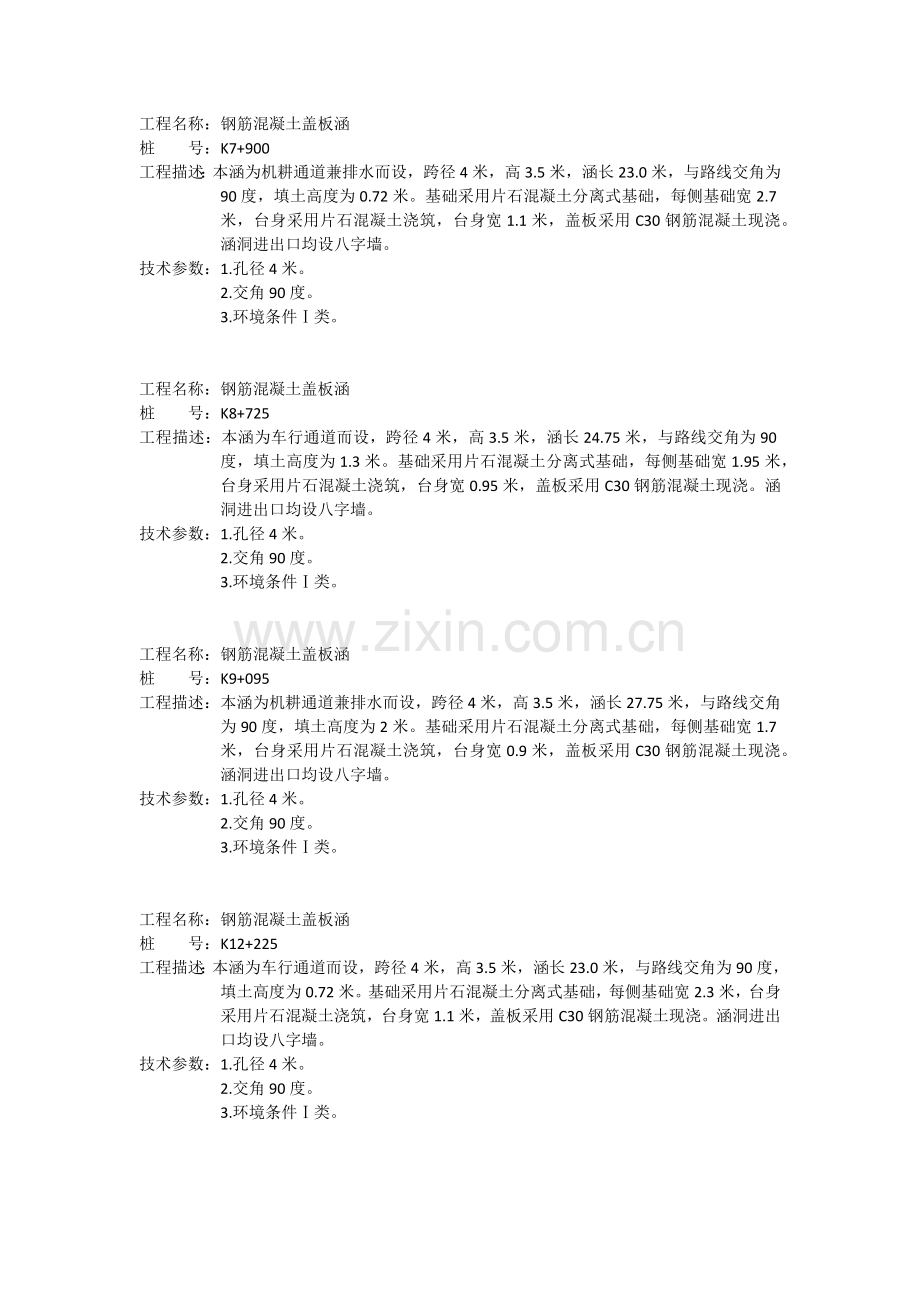

工程名称：钢筋混凝土盖板涵
桩 号：K7+900
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长23.0米，与路线交角为90度，填土高度为0.72米。基础采用片石混凝土分离式基础，每侧基础宽2.7米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K8+725
工程描述：本涵为车行通道而设，跨径4米，高3.5米，涵长24.75米，与路线交角为90度，填土高度为1.3米。基础采用片石混凝土分离式基础，每侧基础宽1.95米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K9+095
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长27.75米，与路线交角为90度，填土高度为2米。基础采用片石混凝土分离式基础，每侧基础宽1.7米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K12+225
工程描述：本涵为车行通道而设，跨径4米，高3.5米，涵长23.0米，与路线交角为90度，填土高度为0.72米。基础采用片石混凝土分离式基础，每侧基础宽2.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

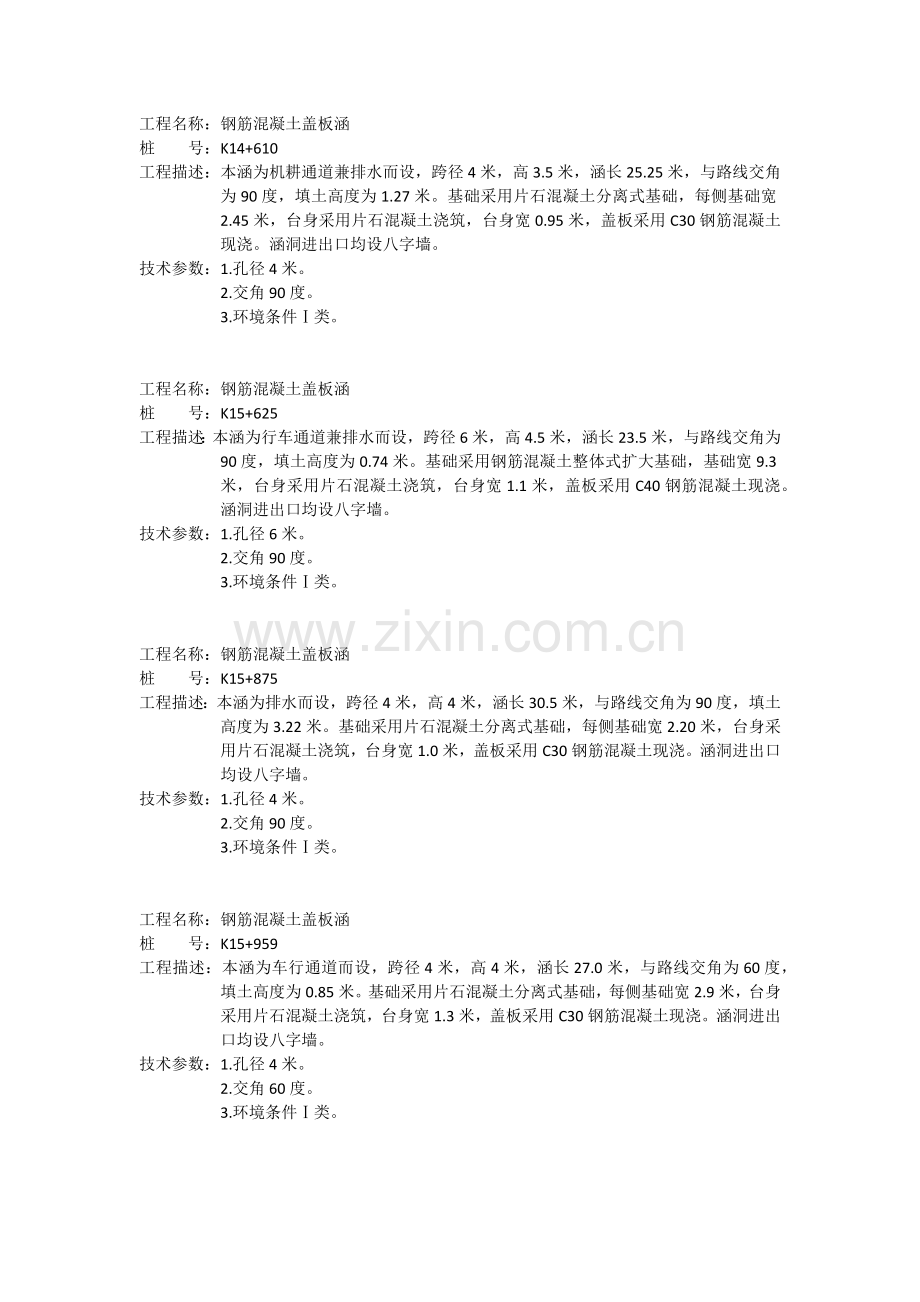

工程名称：钢筋混凝土盖板涵
桩 号：K14+610
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长25.25米，与路线交角为90度，填土高度为1.27米。基础采用片石混凝土分离式基础，每侧基础宽2.45米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K15+625
工程描述：本涵为行车通道兼排水而设，跨径6米，高4.5米，涵长23.5米，与路线交角为90度，填土高度为0.74米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K15+875
工程描述：本涵为排水而设，跨径4米，高4米，涵长30.5米，与路线交角为90度，填土高度为3.22米。基础采用片石混凝土分离式基础，每侧基础宽2.20米，台身采用片石混凝土浇筑，台身宽1.0米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K15+959
工程描述：本涵为车行通道而设，跨径4米，高4米，涵长27.0米，与路线交角为60度，填土高度为0.85米。基础采用片石混凝土分离式基础，每侧基础宽2.9米，台身采用片石混凝土浇筑，台身宽1.3米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角60度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K16+260
工程描述：本涵为行车通道兼排水而设，跨径6米，高4.5米，涵长26.25米，与路线交角为90度，填土高度为1.7米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K16+794
工程描述：本涵为通道兼灌溉而设，跨径4米，高2.7米，涵长23.5米，与路线交角为90度，填土高度为0.88米。基础采用片石混凝土分离式基础，每侧基础宽1.95米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K16+925
工程描述：本涵为通道兼排水兼灌溉而设，跨径4米，高3.0米，涵长23.5米，与路线交角为90度，填土高度为0.88米。基础采用片石混凝土分离式基础，每侧基础宽1.95米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K17+575
工程描述：本涵为通道兼排水而设，跨径4米，高2.5米，涵长24.5米，与路线交角为90度，填土高度为1.2米。基础采用片石混凝土分离式基础，每侧基础宽1.95米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K17+969
工程描述：本涵为通道而设，跨径4米，高3.5米，涵长25.5米，与路线交角为90度，填土高度为1.56米。基础采用片石混凝土分离式基础，每侧基础宽1.95米，台身采用片石混凝土浇筑，台身宽0.95米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K18+268
工程描述：本涵为通道兼排水而设，跨径4米，高3.5米，涵长35.75米，与路线交角为90度，填土高度为4.77米。基础采用片石混凝土分离式基础，每侧基础宽2.05米，台身采用片石混凝土浇筑，台身宽0.85米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K18+452
工程描述：本涵为通道兼排水而设，跨径6米，高4.5米，涵长30.0米，与路线交角为90度，填土高度为2.81米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K18+720
工程描述：本涵为车行通道而设，跨径4米，高3.5米，涵长26.5米，与路线交角为90度，填土高度为1.64米。基础采用片石混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K18+900
工程描述：本涵为机耕通道而设，跨径4米，高3.5米，涵长25.5米，与路线交角为90度，填土高度为1.41米。基础采用片石混凝土分离式基础，每侧基础宽2.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K19+535
工程描述：本涵为车行通道兼排水而设，跨径4米，高3.5米，涵长35.13米，与路线交角为45度，填土高度为1.48米。基础采用片石混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角45度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K19+795
工程描述：本涵为人行通道兼排水而设，跨径4米，高2.2米，涵长24米，与路线交角为90度，填土高度为0.96米。基础采用片石混凝土分离式基础，每侧基础宽2.2米，台身采用片石混凝土浇筑，台身宽1.0米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K20+250
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长27.5米，与路线交角为90度，填土高度为2.13米。基础采用片石混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K20+505
工程描述：本涵为车行通道而设，跨径6米，高4.0米，涵长27.5米，与路线交角为90度，填土高度为2.01米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K20+714
工程描述：本涵为排水而设，跨径4米，高3.5米，涵长29.5米，与路线交角为90度，填土高度为2.73米。基础采用片混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K20+864
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长24.5米，与路线交角为90度，填土高度为1.05米。基础采用片石混凝土分离式基础，每侧基础宽2.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K21+158
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长23.0米，与路线交角为90度，填土高度为0.75米。基础采用片混凝土分离式基础，每侧基础宽2.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K24+715
工程描述：本涵为车行通道而设，跨径6米，高4.5米，涵长23.5米，与路线交角为75度，填土高度为0.82米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角75度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K24+842
工程描述：本涵为机耕通道兼排水而设，跨径4米，高3.5米，涵长28.85米，与路线交角为120度，填土高度为1.26米。基础采用片石混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角120度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K25+075
工程描述：本涵为人行通道兼排水而设，跨径4米，高3.5米，涵长28.25米，与路线交角为90度，填土高度为2.25米。基础采用片混凝土分离式基础，每侧基础宽2.1米，台身采用片石混凝土浇筑，台身宽0.9米，盖板采用C30钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径4米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：钢筋混凝土盖板涵
桩 号：K25+470
工程描述：本涵为车行通道而设，跨径6米，高4.5米，涵长25.25米，与路线交角为90度，填土高度为1.1米。基础采用钢筋混凝土整体式扩大基础，基础宽9.3米，台身采用片石混凝土浇筑，台身宽1.1米，盖板采用C40钢筋混凝土现浇。涵洞进出口均设八字墙。
技术参数：1.孔径6米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K14+825
工程描述：本涵为排水而设，涵管直径2米，涵长36米，与路线交角为90度，填土高度为4.17米。涵管底部依次设10cm砂垫层和30cm砂砾基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径2米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K16+185
工程描述：本涵为排水而设，涵管直径2米，涵长42.5米，与路线交角为90度，填土高度为5.28米。涵管底部依次设10cm砂垫层和30cm砂砾基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径2米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K16+550
工程描述：本涵为排水而设，涵管直径2米，涵长34.5米，与路线交角为90度，填土高度为3.59米。涵管底部设10cm砂垫层基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径2米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K17+678
工程描述：本涵为排水而设，涵管直径2米，涵长26.6米，与路线交角为90度，填土高度为0.91米。涵管底部设10cm砂垫层基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径2米。
2.交角90度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K18+386.5
工程描述：本涵为排水而设，涵管直径1米，涵长50米，与路线交角为60度，填土高度为6.69米。涵管底部设10cm砂垫层基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径1米。
2.交角60度。
3.环境条件Ⅰ类。

工程名称：金属波纹管涵
桩 号：K24+673.4
工程描述：本涵为排水而设，涵管直径2米，涵长33.5米，与路线交角为90度，填土高度为1.11米。涵管底部依次设10cm砂垫层和30cm砂砾基础，涵管两侧为楔形C15混凝土。涵洞进出口均设八字墙。
技术参数：1.孔径2米。
2.交角45度。
3.环境条件Ⅰ类。
