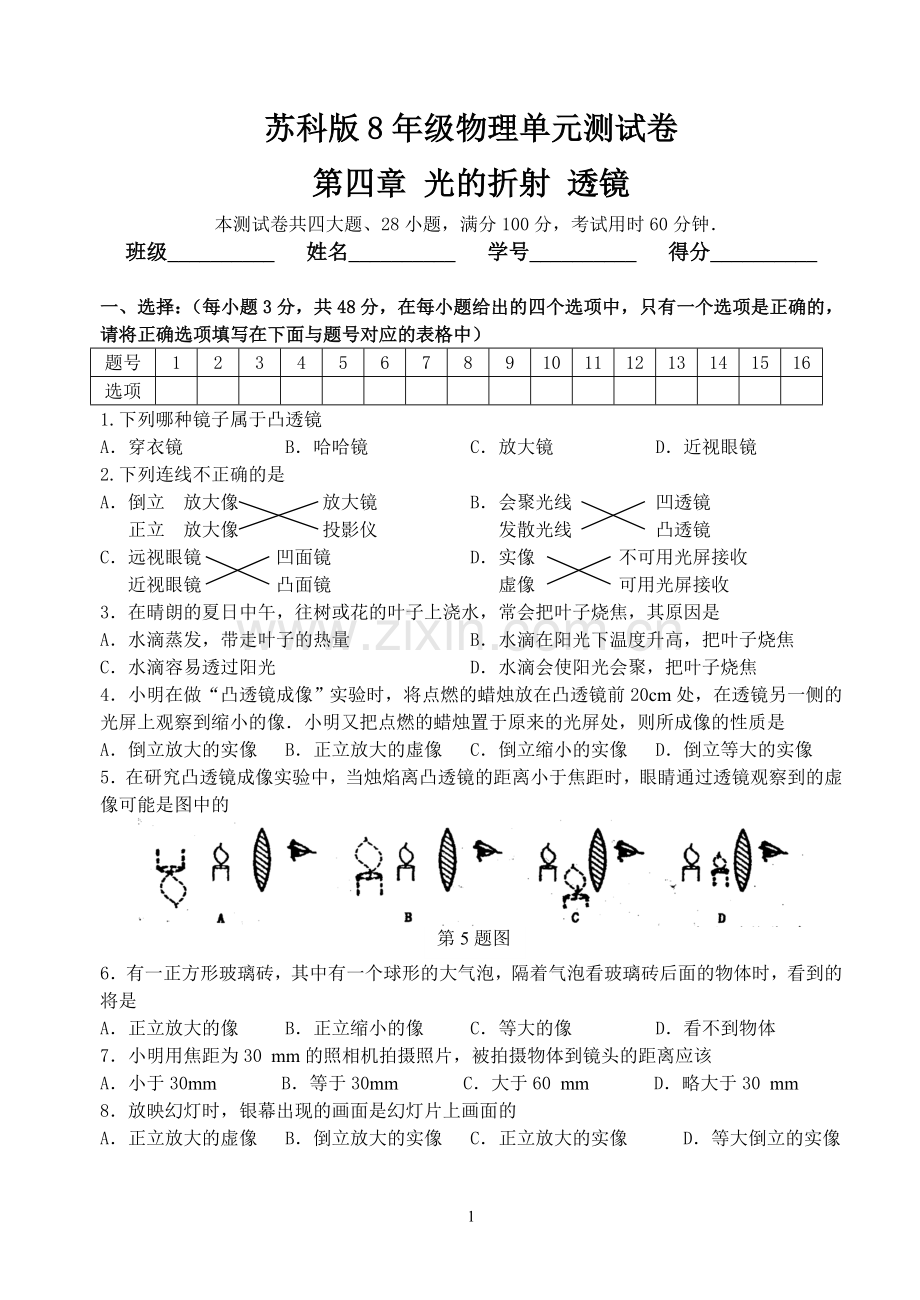

苏科版8年级物理单元测试卷
第四章 光的折射 透镜
本测试卷共四大题、28小题，满分100分，考试用时60分钟．
班级__________ 姓名__________ 学号__________ 得分__________

一、选择：（每小题3分，共48分，在每小题给出的四个选项中，只有一个选项是正确的，请将正确选项填写在下面与题号对应的表格中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
选项

1.下列哪种镜子属于凸透镜
A．穿衣镜 B．哈哈镜 C．放大镜 D．近视眼镜
2.下列连线不正确的是
A．倒立 放大像 　　 放大镜 B．会聚光线 凹透镜
正立 放大像 投影仪 发散光线 凸透镜
C．远视眼镜 凹面镜 D．实像 不可用光屏接收
近视眼镜 凸面镜 虚像 可用光屏接收
3．在晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是
A．水滴蒸发，带走叶子的热量 B．水滴在阳光下温度升高，把叶子烧焦
C．水滴容易透过阳光 D．水滴会使阳光会聚，把叶子烧焦
4．小明在做“凸透镜成像”实验时，将点燃的蜡烛放在凸透镜前20cm处，在透镜另一侧的光屏上观察到缩小的像．小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是
A．倒立放大的实像 B．正立放大的虚像 C．倒立缩小的实像 D．倒立等大的实像
第5题图
5．在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的
6．有一正方形玻璃砖，其中有一个球形的大气泡，隔着气泡看玻璃砖后面的物体时，看到的将是
A．正立放大的像 B．正立缩小的像 C．等大的像 D．看不到物体
7．小明用焦距为30 mm的照相机拍摄照片，被拍摄物体到镜头的距离应该
A．小于30mm B．等于30mm C．大于60 mm D．略大于30 mm
8．放映幻灯时，银幕出现的画面是幻灯片上画面的
A．正立放大的虚像 B．倒立放大的实像 C．正立放大的实像 D．等大倒立的实像

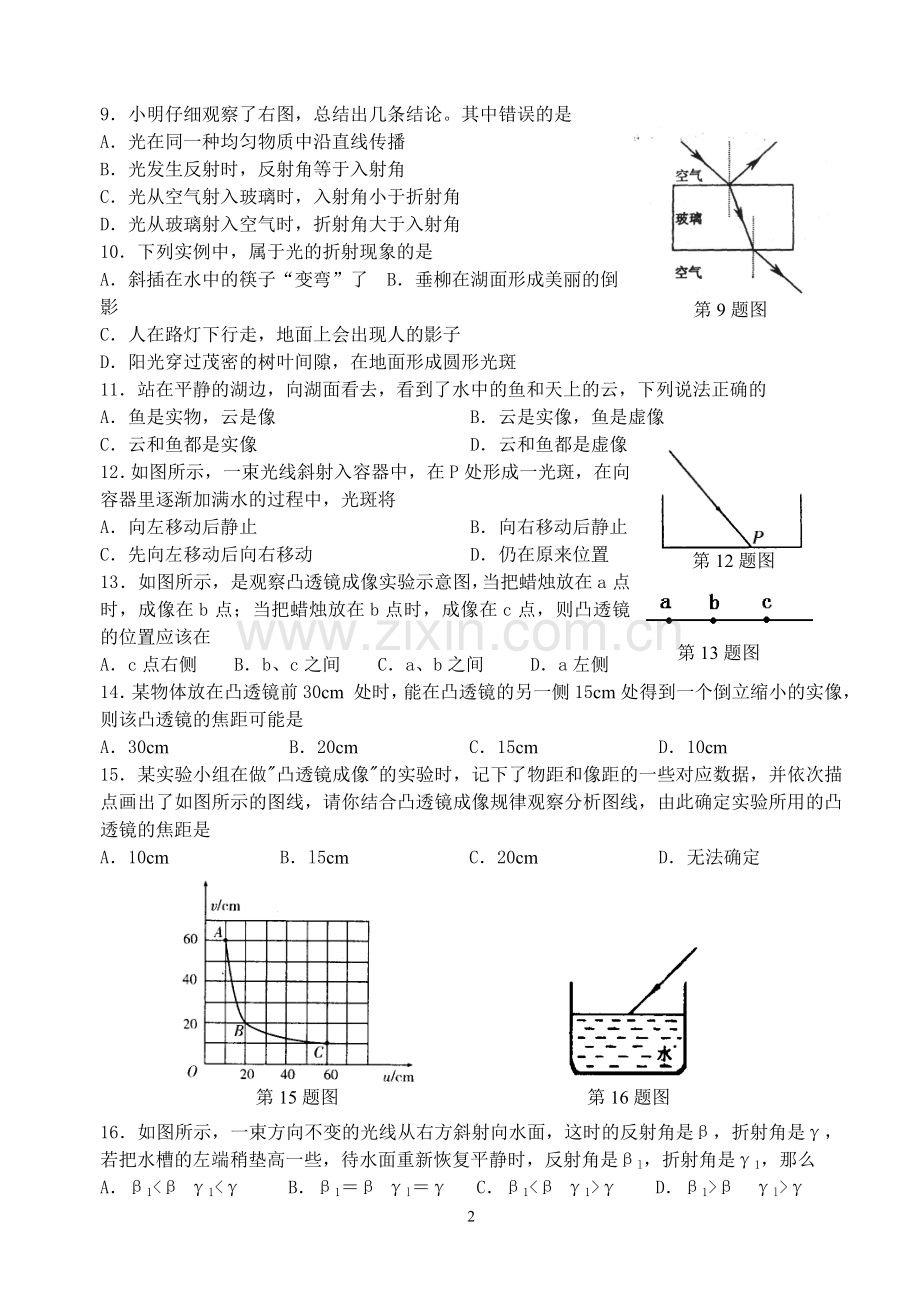

9．小明仔细观察了右图，总结出几条结论。其中错误的是
第9题图
A．光在同一种均匀物质中沿直线传播
B．光发生反射时，反射角等于入射角
C．光从空气射入玻璃时，入射角小于折射角
D．光从玻璃射入空气时，折射角大于入射角
10．下列实例中，属于光的折射现象的是
A．斜插在水中的筷子“变弯”了 B．垂柳在湖面形成美丽的倒影
C．人在路灯下行走，地面上会出现人的影子
D．阳光穿过茂密的树叶间隙，在地面形成圆形光斑
11．站在平静的湖边，向湖面看去，看到了水中的鱼和天上的云，下列说法正确的
第12题图
A．鱼是实物，云是像 B．云是实像，鱼是虚像
C．云和鱼都是实像 D．云和鱼都是虚像
12．如图所示，一束光线斜射入容器中，在P处形成一光斑，在向容器里逐渐加满水的过程中，光斑将
A．向左移动后静止 B．向右移动后静止
C．先向左移动后向右移动 D．仍在原来位置
第13题图
13．如图所示，是观察凸透镜成像实验示意图，当把蜡烛放在a点时，成像在b点；当把蜡烛放在b点时，成像在c点，则凸透镜的位置应该在
A．c点右侧 B．b、c之间 C．a、b之间 D．a左侧
14．某物体放在凸透镜前30cm 处时，能在凸透镜的另一侧15cm处得到一个倒立缩小的实像，则该凸透镜的焦距可能是
A．30cm B．20cm C．15cm D．10cm
第16题图
第15题图
15．某实验小组在做"凸透镜成像"的实验时，记下了物距和像距的一些对应数据，并依次描点画出了如图所示的图线，请你结合凸透镜成像规律观察分析图线，由此确定实验所用的凸透镜的焦距是
A．10cm B．l5cm C．20cm D．无法确定
16．如图所示，一束方向不变的光线从右方斜射向水面，这时的反射角是β，折射角是γ，若把水槽的左端稍垫高一些，待水面重新恢复平静时，反射角是βl，折射角是γ1，那么
A．β1<β γ1<γ B．β1＝β γl＝γ C．β1<β γ1>γ D．β1>β γl>γ

二、填空：（每格1分，共16分）
17．当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时，发现两个眼镜形成的光斑不同。阳光通过眼镜甲形成的光斑中间较四周亮，而阳光通过眼镜乙形成的光斑中间较四周暗，由此可以判断眼镜甲是________透镜，眼镜乙是________透镜。
第18题图
第21题图
18．医用体温计的刻度部分为三棱体，横截面如图所示，其丘面呈圆弧形，这样就可看清体温计内极细的汞柱，以便于读数，这是因为圆弧形玻璃的作用相当于________，我们用它能看到汞柱被放大后正立的________像（选填“实”或“虚”）。
第19题图
19．在示意图中, ________图(选填“甲”或“乙”)表示近视眼成像示意图。矫正近视眼应佩戴的镜片是________透镜(选填“凸”或“凹”)。
20．人坐在游船上，从水面上可以看到天空中的白云，也可以看到水中游动的鱼，前者属于光的________现象，后者属于光的________现象。
21．某同学在用玻璃做光的折射和反射的探究实验时，描绘了一个实际的光路图，但没有标出法线、入射光线、反射光线以及入射角、反射角等，如图所示，图中的各位置表示的物理量分别应该是：界面________，法线________，入射光线________，反射光线________，入射角是________，入射角大小是________，折射角大小是________，界面的_______侧是空气。

三、作图：（每题4分，共20分）
22．如图所示，一束光射向三棱镜，请画出这束光两次折射的大致光路。
第24题图
第23题图
23．请在（甲）、（乙）的虚线框内分别画上适当的光学器件，使它满足图中改变光路的要求。
第22题图
24．请在图中画出人观察鱼时的入射光线和折射光线，并标明入射角。
25．如图所示为光从空气斜射入水中时的光路图，请在图中画出界面和法线的位置。
第26题图
第25题图
26．请根据图中物体P和像P/的位置，试在图中适当的位置画出正确的透镜，并标明该透镜的焦点F。

四、实验与应用：（27题4分，28题12分，共16分）
27．有两只干净的玻璃杯，一只盛满不含气泡、污物、颜料的纯净水，一只是空的，上面都盖了盖子，你怎样用眼睛来判断哪只杯中装有水？（说出主要实验步骤和原理）

28．现在，一些大厦都用许多大块的镀膜玻璃做外墙（俗称“玻璃膜墙”）。这种外墙既能透射光线也能反射光线。
第28题图
（1）外面看玻璃幕墙相当于平面镜，光线照射到光滑的玻璃幕墙上时会发生________反射，物体经玻璃幕墙反射后所成的像是________（填“实”或“虚”）像。
（2）下图中，图________能真实体现太阳光线通过玻璃膜墙进入室内的传播途径。
（3）小明同学路过某大厦楼前，从侧面往玻璃膜墙看去，发现该大厦前的旗杆在玻璃膜墙中的像有错位现象，如图所示。你认为产生这种现象的主要原因应该是________。
A．镀膜玻璃表面不平整 B．镀膜玻璃安装时倾斜了
C．上下两块镀膜玻璃不在同一竖直平面 D．镀膜玻璃之间有空隙，而产生的视觉偏差
（4）玻璃膜墙会给人们带来哪些负面影响？请举一例。
答：______________________________________________________。
