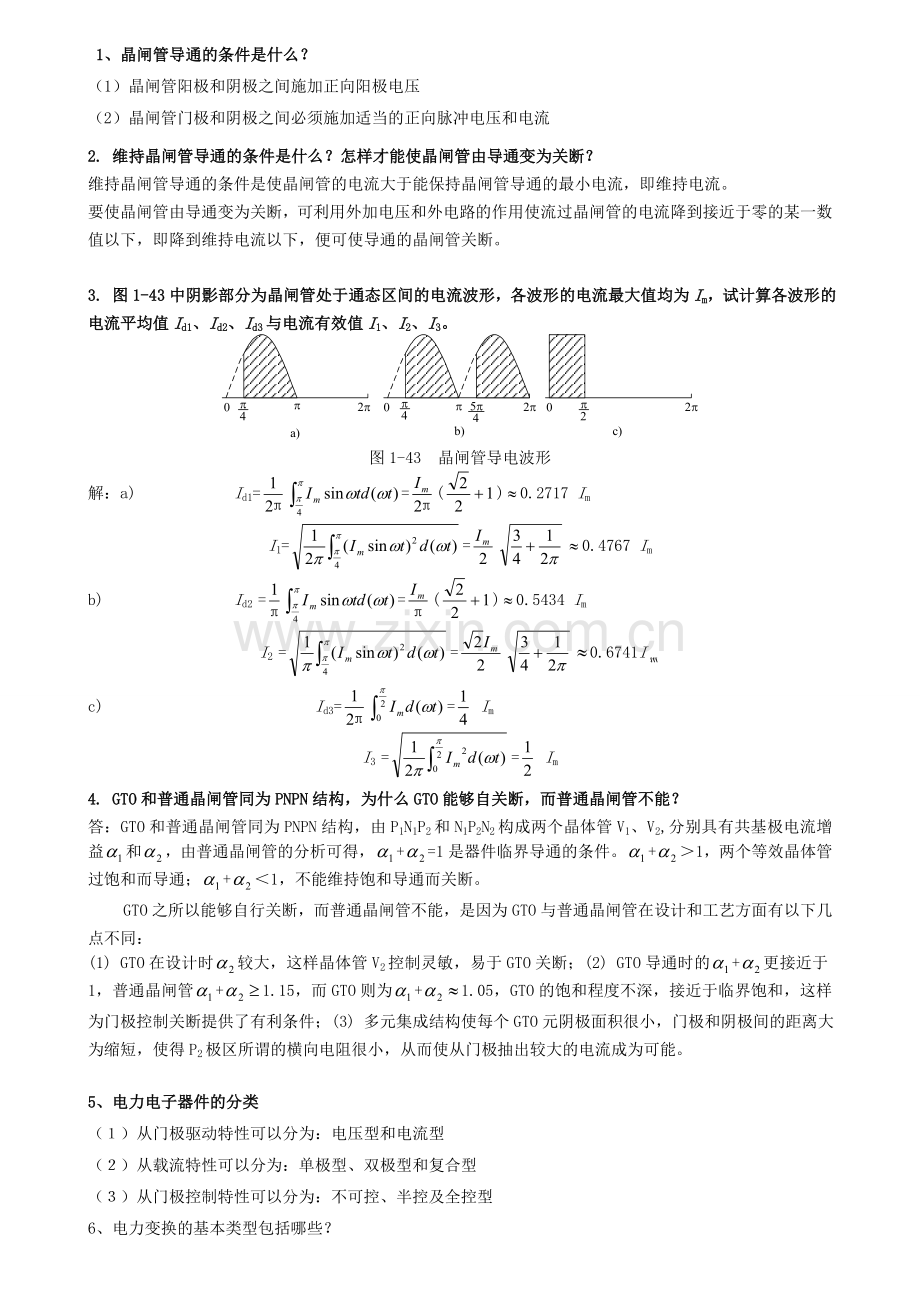

1、 1、晶闸管导通的条件是什么? (1)晶闸管阳极和阴极之间施加正向阳极电压(2)晶闸管门极和阴极之间必须施加适当的正向脉冲电压和电流2. 维持晶闸管导通的条件是什么?怎样才能使晶闸管由导通变为关断?维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流,即维持电流。要使晶闸管由导通变为关断,可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下,即降到维持电流以下,便可使导通的晶闸管关断。3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形,各波形的电流最大值均为Im,试计算各波形的电流平均值Id1、Id2、Id3与电流有效值I1、I2、I3。图1-43 晶闸
2、管导电波形解:a) Id1=()0.2717 ImI1=0.4767 Imb) Id2 =()0.5434 ImI2 =0.6741Ic) Id3= ImI3 = Im4. GTO和普通晶闸管同为PNPN结构,为什么GTO能够自关断,而普通晶闸管不能?答:GTO和普通晶闸管同为PNPN结构,由P1N1P2和N1P2N2构成两个晶体管V1、V2,分别具有共基极电流增益和,由普通晶闸管的分析可得,+=1是器件临界导通的条件。+1,两个等效晶体管过饱和而导通;+1,不能维持饱和导通而关断。GTO之所以能够自行关断,而普通晶闸管不能,是因为GTO与普通晶闸管在设计和工艺方面有以下几点不同:(1) GT

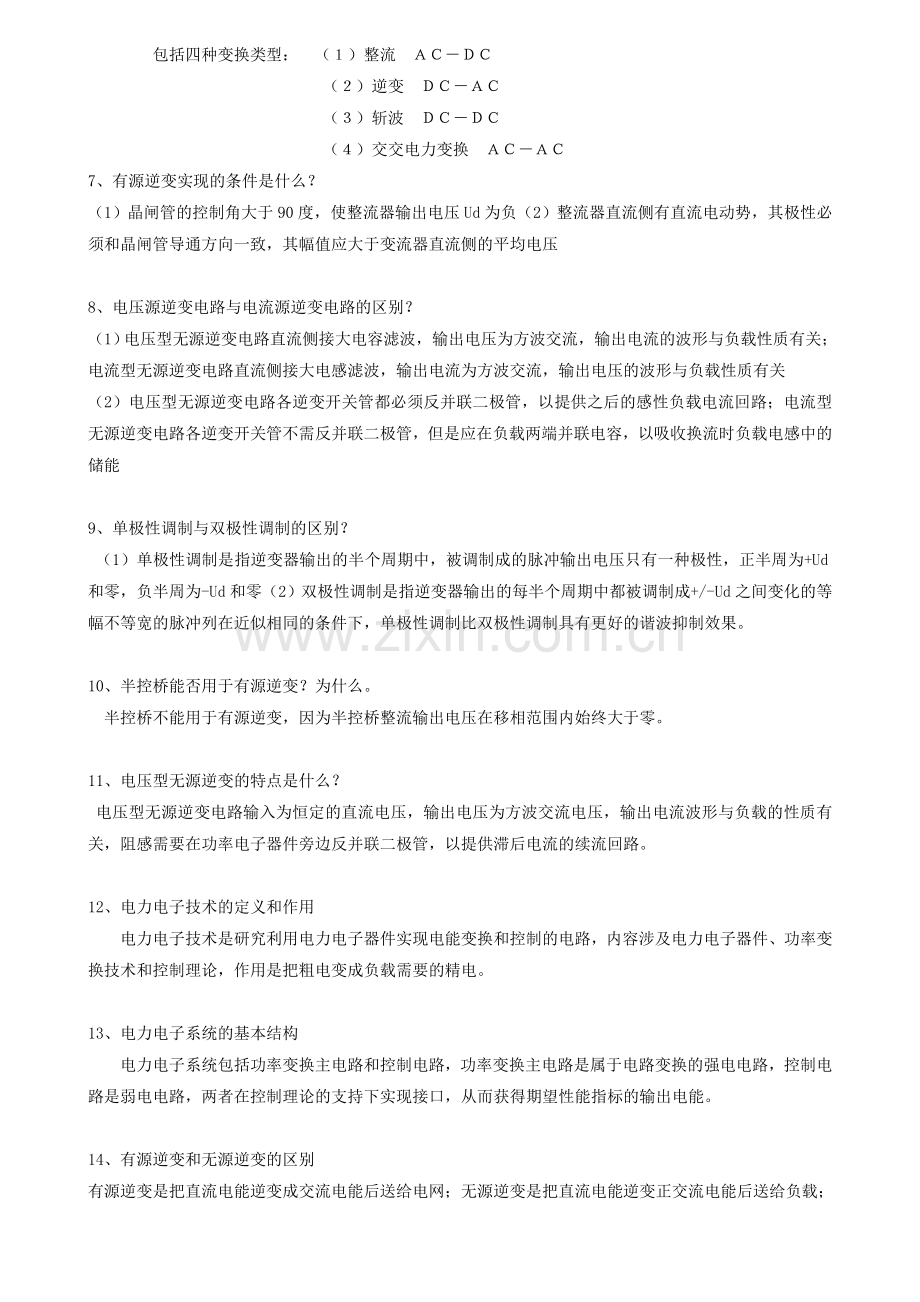

3、O在设计时较大,这样晶体管V2控制灵敏,易于GTO关断;(2) GTO导通时的+更接近于1,普通晶闸管+1.15,而GTO则为+1.05,GTO的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件;(3) 多元集成结构使每个GTO元阴极面积很小,门极和阴极间的距离大为缩短,使得P2极区所谓的横向电阻很小,从而使从门极抽出较大的电流成为可能。5、电力电子器件的分类()从门极驱动特性可以分为:电压型和电流型()从载流特性可以分为:单极型、双极型和复合型()从门极控制特性可以分为:不可控、半控及全控型6、电力变换的基本类型包括哪些? 包括四种变换类型:()整流 ()逆变 ()斩波 ()交
4、交电力变换 7、有源逆变实现的条件是什么?(1) 晶闸管的控制角大于90度,使整流器输出电压Ud为负(2)整流器直流侧有直流电动势,其极性必须和晶闸管导通方向一致,其幅值应大于变流器直流侧的平均电压 8、电压源逆变电路与电流源逆变电路的区别?(1)电压型无源逆变电路直流侧接大电容滤波,输出电压为方波交流,输出电流的波形与负载性质有关;电流型无源逆变电路直流侧接大电感滤波,输出电流为方波交流,输出电压的波形与负载性质有关(2)电压型无源逆变电路各逆变开关管都必须反并联二极管,以提供之后的感性负载电流回路;电流型无源逆变电路各逆变开关管不需反并联二极管,但是应在负载两端并联电容,以吸收换流时负载电
5、感中的储能9、单极性调制与双极性调制的区别? (1)单极性调制是指逆变器输出的半个周期中,被调制成的脉冲输出电压只有一种极性,正半周为+Ud和零,负半周为-Ud和零(2)双极性调制是指逆变器输出的每半个周期中都被调制成+/-Ud之间变化的等幅不等宽的脉冲列在近似相同的条件下,单极性调制比双极性调制具有更好的谐波抑制效果。10、半控桥能否用于有源逆变?为什么。 半控桥不能用于有源逆变,因为半控桥整流输出电压在移相范围内始终大于零。11、电压型无源逆变的特点是什么? 电压型无源逆变电路输入为恒定的直流电压,输出电压为方波交流电压,输出电流波形与负载的性质有关,阻感需要在功率电子器件旁边反并联二极管
6、,以提供滞后电流的续流回路。12、电力电子技术的定义和作用电力电子技术是研究利用电力电子器件实现电能变换和控制的电路,内容涉及电力电子器件、功率变换技术和控制理论,作用是把粗电变成负载需要的精电。13、电力电子系统的基本结构电力电子系统包括功率变换主电路和控制电路,功率变换主电路是属于电路变换的强电电路,控制电路是弱电电路,两者在控制理论的支持下实现接口,从而获得期望性能指标的输出电能。14、有源逆变和无源逆变的区别有源逆变是把直流电能逆变成交流电能后送给电网;无源逆变是把直流电能逆变正交流电能后送给负载;16、晶闸管触发的触发脉冲要满足哪几项基本要求?答:(1)触发信号应有足够的功率;(2)
7、触发脉冲应有一定的宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通;(3)触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求。17、与信息电子电路中的二极管相比,电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力?答:(1)电力二极管大都采用垂直导电结构,使得硅片中通过电流的有效面积增大,显著提高了二极管的通流能力;(2)电力二极管在P区和N区之间多了一层低掺杂N区,也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体,由于掺杂浓度低,低掺杂N区就可以承受很高的电压而不被击穿。 18、什么是可控整流?它是利用
8、晶闸管的哪些特性来实现的? 答:将交流电通过电力电子器件变换成大小可以调节的直流电的过程称为可控整流。可控整流主要利用了晶闸管的单向可控导电特性。19、整流电路多重化的主要目的是什么?答:整流电路多重化的目的主要包括两个方面,一是可以使装置总体的功率容量大,二是能够减少整流装置所产生的谐波和无功功率对电网的干扰。20、什么是逆变失败?如何防止逆变失败?答:逆变运行时,一旦发生换流失败,外接的直流电源就会通过晶闸管电路形成短路,或者使变流器的输出平均电压和直流电动势变为顺向串联,由于逆变电路内阻很小,形成很大的短路电流,称为逆变失败或逆变颠覆。防止逆变失败的方法有:采用精确可靠的触发电路,使用性
9、能良好的晶闸管,保证交流电源的质量,留出充足的换向裕量角等。21、单相桥式全控整流电路、三相桥式全控整流电路中,当负载分别为电阻负载或电感负载时,要求的晶闸管移相范围分别是多少?单相桥式全控整流电路,当负载为电阻负载时,要求的晶闸管移相范围是0 180,当负载为电感负载时,要求的晶闸管移相范围是0 90。三相桥式全控整流电路,当负载为电阻负载时,要求的晶闸管移相范围是0 120,当负载为电感负载时,要求的晶闸管移相范围是0 90。22、试简述三相半控桥式整流电路与三相全控桥式整流电路的特点。答:三相全控桥式整流电路采用6只晶闸管构成,而三相半控桥式整流电路采用三只晶闸管和三只二极管构成;三相全
10、控桥可以工作在有源逆变状态,而三相半控桥只能工作在整流状态;三相半控桥可能会出现失控现象,而全控桥不会。23、如下图,指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。(1) 0t1时间段内,电流的通路为VD;(2) t1t2时间段内,电流的通路为V1;(3) t2t3时间段内,电流的通路为VD2;(4) t3t4时间段内,电流的通路为V2;(5) t4t5时间段内,电流的通路为VD1;24、什么是逆变失败?逆变失败后有什么后果?形成的原因是什么?(1)逆变失败指的是:逆变过程中因某种原因使换流失败,该关断的器件末关断,该导通的器件末导通。从而使逆
11、变桥进入整流状态,造成两电源顺向联接,形成短路。(2)逆变失败后果是严重的,会在逆变桥与逆变电源之间产生强大的环流,损坏开关器件。(3)产生逆变失败的原因:一是逆变角太小;二是出现触发脉冲丢失;三是主电路器件损坏;四是电源缺相等。25、换流方式有那儿种?各有什么特点?答:换流方式有4种: 器件换流:利用全控器件的自关断能力进行换流。全控型器件采用此换流方式。 电网换流:由电网提供换流电压,只要把负的电网电压加在欲换流的器件上即可。 负载换流:由负载提供换流电压,当负载为电容性负载即负载电流超前于负载电压时,可实现负载换流。 强迫换流:设置附加换流电路,给欲关断的晶闸管强追施加反向电压换流称为强
12、迫换流。通常是利用附加电容上的能量实现,也称电容换流。晶闸管电路不能采用器件换流,根据电路形式的不同采用电网换流、负载换流和强迫换流3种方式26、电压型逆变电路中反馈二极管的作用是什么?为什么电流型逆变电路中没有反馈二极管? 答:在电压型逆变电路中,当交流侧为阻感负载时需要提供无功功率,直流侧电容起 缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂都并联了反馈二极管。当输出交流电压和电流的极性相同时,电流经电路中的可控开关器件流通,而当输出电压电流极性相反时,由反馈二极管提供电流通道。27、根据对输出电压平均值进行控制的方法不同,直流斩波电路可有哪三种控制方式?并简述
13、其控制原理。(1)第一种调制方式为:保持开关周期不变,改变开关导通时间ton称为脉宽调制。简称“PWM”调制。(2)第二种调制方式为:保持开关导通时间ton不变,改变开关周期,称为频率调制。简称为“PFM”调制。(3)第三种调制方式为:同时改变周期T与导通时间ton。使占空比改变,称为混合调制。28、交流调压电路和交流调功电路有什么区别?二者各运用于什么样的负载?为什么? 答::交流调压电路和交流调功电路的电路形式完全相同,二者的区别在于控制方式不同。交流调压电路是在交流电源的每个周期对输出电压波形进行控制。而交流调功电路是将负载与交流电源接通几个波,再断开几个周波,通过改变接通周波数与断开周
14、波数的比值来调节负载所消耗的平均功率。交流调压电路广泛用于灯光控制(如调光台灯和舞台灯光控制)及异步电动机的软起动,也用于异步电动机调速。在供用电系统中,还常用于对无功功率的连续调节。此外,在高电压小电流或低电压大电流直流电源中,也常采用交流调压电路调节变压器一次电压。如采用晶闸管相控整流电路,高电压小电流可控直流电源就需要很多晶闸管串联;同样,低电压大电流直流电源需要很多晶闸管并联。这都是十分不合理的。采用交流调压电路在变压器一次侧调压,其电压电流值都不太大也不太小,在变压器二次侧只要用二极管整流就可以了。这样的电路体积小、成本低、易于设计制造。 交流调功电路常用于电炉温度这样时间常数很大的
15、控制对象。由于控制对象的时间常数大,没有必要对交流电源的每个周期进行频繁控制。29、交交变频电路的最高输出频率是多少?制约输出频率提高的因素是什么?答:一般来讲,构成交交变频电路的两组变流电路的脉波数越多,最高输出频率就越高。当交交变频电路中采用常用的6脉波三相桥式整流电路时,最高输出频率不应高于电网频率的1/31/2。当电网频率为50Hz时,交交变频电路输出的上限频率为20Hz左右。当输出频率增高时,输出电压一周期所包含的电网电压段数减少,波形畸变严重,电压波形畸变和由此引起的电流波形畸变以及电动机的转矩脉动是限制输出频率提高的主要因素。 30. 如何防止电力MOSFET因静电感应应起的损坏
16、?答:电力MOSFET的栅极绝缘层很薄弱,容易被击穿而损坏。MOSFET的输入电容是低泄漏电容,当栅极开路时极易受静电干扰而充上超过20的击穿电压,所以为防止MOSFET因静电感应而引起的损坏,应注意以下几点: 一般在不用时将其三个电极短接; 装配时人体、工作台、电烙铁必须接地,测试时所有仪器外壳必须接地; 电路中,栅、源极间常并联齐纳二极管以防止电压过高 漏、源极间也要采取缓冲电路等措施吸收过电压。31. IGBT、GTR、GTO和电力MOSFET的驱动电路各有什么特点?答:IGBT驱动电路的特点是:驱动电路具有较小的输出电阻,IGBT是电压驱动型器件,IGBT的驱动多采用专用的混合集成驱动
17、器。GTR驱动电路的特点是:驱动电路提供的驱动电流有足够陡的前沿,并有一定的过冲,这样可加速开通过程,减小开通损耗,关断时,驱动电路能提供幅值足够大的反向基极驱动电流,并加反偏截止电压,以加速关断速度。GTO驱动电路的特点是:GTO要求其驱动电路提供的驱动电流的前沿应有足够的幅值和陡度,且一般需要在整个导通期间施加正门极电流,关断需施加负门极电流,幅值和陡度要求更高,其驱动电路通常包括开通驱动电路,关断驱动电路和门极反偏电路三部分。电力MOSFET驱动电路的特点:要求驱动电路具有较小的输入电阻,驱动功率小且电路简单。32. 全控型器件的缓冲电路的主要作用是什么?试分析RCD缓冲电路中各元件的作
18、用。答:全控型器件缓冲电路的主要作用是抑制器件的内因过电压,du/dt或过电流和di/dt,减小器件的开关损耗。RCD缓冲电路中,各元件的作用是:开通时,Cs经Rs放电,Rs起到限制放电电流的作用;关断时,负载电流经VDs从Cs分流,使du/dt减小,抑制过电压。33. 试说明IGBT、GTR、GTO和电力MOSFET各自的优缺点。解:对IGBT、GTR、GTO和电力MOSFET的优缺点的比较如下表:器 件优 点缺 点IGBT开关速度高,开关损耗小,具有耐脉冲电流冲击的能力,通态压降较低,输入阻抗高,为电压驱动,驱动功率小开关速度低于电力MOSFET,电压,电流容量不及GTOGTR耐压高,电流
19、大,开关特性好,通流能力强,饱和压降低开关速度低,为电流驱动,所需驱动功率大,驱动电路复杂,存在二次击穿问题GTO电压、电流容量大,适用于大功率场合,具有电导调制效应,其通流能力很强电流关断增益很小,关断时门极负脉冲电流大,开关速度低,驱动功率大,驱动电路复杂,开关频率低电 力MOSFET开关速度快,输入阻抗高,热稳定性好,所需驱动功率小且驱动电路简单,工作频率高,不存在二次击穿问题电流容量小,耐压低,一般只适用于功率不超过10kW的电力电子装置34三相半波整流电路的共阴极接法与共阳极接法,a、b两相的自然换相点是同一点吗?如果不是,它们在相位上差多少度?三相半波整流电路的共阴极接法与共阳极接
20、法,a、b两相之间换相的的自然换相点不是同一点。它们在相位上相差180。35单相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波?其中幅值最大的是哪一次?变压器二次侧电流中含有哪些次数的谐波?其中主要的是哪几次?答:单相桥式全控整流电路,其整流输出电压中含有2k(k=1、2、3)次谐波,其中幅值最大的是2次谐波。变压器二次侧电流中含有2k1(k1、2、3)次即奇次谐波,其中主要的有3次、5次谐波。36三相桥式全控整流电路,其整流输出电压中含有哪些次数的谐波?其中幅值最大的是哪一次?变压器二次侧电流中含有哪些次数的谐波?其中主要的是哪几次?答:三相桥式全控整流电路的整流输出电压中含有6k(k
21、1、2、3)次的谐波,其中幅值最大的是6次谐波。变压器二次侧电流中含有6k1(k=1、2、3)次的谐波,其中主要的是5、7次谐波。37带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有何主要异同?答:带平衡电抗器的双反星形可控整流电路与三相桥式全控整流电路相比有以下异同点:三相桥式电路是两组三相半波电路串联,而双反星形电路是两组三相半波电路并联,且后者需要用平衡电抗器;当变压器二次电压有效值U2相等时,双反星形电路的整流电压平均值Ud是三相桥式电路的1/2,而整流电流平均值Id是三相桥式电路的2倍。在两种电路中,晶闸管的导通及触发脉冲的分配关系是一样的,整流电压ud和整流电流id的
22、波形形状一样。38整流电路多重化的主要目的是什么?答:整流电路多重化的目的主要包括两个方面,一是可以使装置总体的功率容量大,二是能够减少整流装置所产生的谐波和无功功率对电网的干扰。39单相桥式全控整流电路、三相桥式全控整流电路中,当负载分别为电阻负载或电感负载时,要求的晶闸管移相范围分别是多少?答:单相桥式全控整流电路,当负载为电阻负载时,要求的晶闸管移相范围是0 180,当负载为电感负载时,要求的晶闸管移相范围是0 90。 三相桥式全控整流电路,当负载为电阻负载时,要求的晶闸管移相范围是0 120,当负载为电感负载时,要求的晶闸管移相范围是0 90。40.晶闸管两端并联R、C吸收回路的主要作
23、用有哪些?其中电阻R的作用是什么?R、C回路的作用是:吸收晶闸管瞬间过电压,限制电流上升率,动态均压作用。R的作用为:使L、C形成阻尼振荡,不会产生振荡过电压,减小晶闸管的开通电流上升率,降低开通损耗。、41、晶闸管触发的触发脉冲要满足哪几项基本要求?A:触发信号应有足够的功率。B触发脉冲应有一定的宽度,脉冲前沿尽可能陡,使元件在触发导通后,阳极电流能迅速上升超过掣住电流而维持导通。C:触发脉冲必须与晶闸管的阳极电压同步,脉冲移相范围必须满足电路要求。42、为使晶闸管变流装置正常工作,触发电路必须满足什么要求? A、触发电路必须有足够的输出功率;B、触发脉冲必须与主回路电源电压保持同步;C、触
24、发脉冲要有一定的宽度,且脉冲前沿要陡;D、触发脉冲的移相范围应能满足主电路的要求;43.全控型器件的缓冲电路的主要作用是什么?试分析RCD缓冲电路中各元件的作用。答:全控型器件缓冲电路的主要作用是抑制器件的内因过电压,du/dt或过电流和di/dt,减小器件的开关损耗。RCD缓冲电路中,各元件的作用是:开通时,Cs经Rs放电,Rs起到限制放电电流的作用;关断时,负载电流经VDs从Cs分流,使du/dt减小,抑制过电压。44.双反星形可控整流电路与三相桥式全控整流电路相比有何主要不同?答:双反星形可控整流电路与三相桥式全控整流电路相比,在采用相同晶闸管的条件下,双反星形电路的输出电流可大一倍。4
25、5.指出造成逆变失败的几种主要原因?答:(1)触发电路工作不可靠,不能适时、准确地给各晶体管分配脉冲,如脉冲丢失、脉冲延时等,致使晶闸管不能正常换相,使交流电源电压和直流电动势顺向串联,形成短路。(2)晶闸管发生故障,在应该阻断期间,器件失去阻断能力,或在应该导通期间,器件不能导通,造成逆变失败。(3)在逆变工作时,交流电源发生缺相或突然消失,由于直流电动势Em的存在,晶闸管仍可导通,此时交流器的交流侧由于失去了同直流电动势极性相反的交流电压,因此直流电动势将通过晶闸管使电路短路。(4)换相的裕量角不足,引起换相失败,应考虑变压器漏抗引起重叠角对逆变电路换相的影响。46.实现正确触发的同步定相
26、的方法步骤有哪些?答:A:根据不同触发电路与脉冲移相范围的要求,确定同步信号电压us与对应晶闸管阳极电压之间的相位关系。 B:根据整流变压器TS的接法与钟点数,以电网某线电压作参考矢量,画出整流变压器二次侧也就是晶闸管阳极电压的矢量。再根据A确定同步信号US与晶闸管阳极电压的相位关系,画出对应的同步相电压矢量和同步线电压的矢量。 C:根据同步变压器二次线电压矢量位置,定出同步变压器TS的钟点数和接法。只需把同步变压器二次电压Usu、Usv、Usw分别接到VT1,VT3,VT5管的触发电路;Us(-U)、Us(-v)、Us(-w)分别接到VT4、VT6、VT2的触发电路,与主电路的各个符号完全对
27、应,即能保证触发脉冲与主电路同步。47.三相半波整流电路,将整流变压器的二次绕组均分为两段,每段的电动势相同,接成两折接法,其分段布置及矢量图如图所示,问变压器铁心是否被直流磁化,为什么?解:三相半波可控整流电路,当变压器二次绕组分成两组,按本题图示曲折接线,及矢量图所示。变压器二次绕组中,同一相的两个绕阻的电流,方向相反大小相等,因而形成的磁通,方向也相反、磁通量大小也会相等。这样变压器铁心中就不会存在直流磁通,自然就不会被直流磁化了。48.电压型逆变电路中反馈二极管的作用是什么?为什么电流型逆变电路中没有反馈二极管? 电压型逆变器当交流侧为阻感性负载时,需要向电源反馈无功功率。直流侧电容起缓冲无功能量的作用。为了给交流侧向直流侧反馈的无功能量提供通道,逆变桥各臂开关器件都反并联了反馈二极管。而对电流型逆变器来说,当交流侧为阻感负载时,也需要提供无功能量反馈,但直流侧电感起缓冲无功能量的作用,因反馈无功能量时,直流电流并不反向,因此不必象电压型逆变器那样要给开关器件反并联二极管。
