道路改造工程监理细则.doc

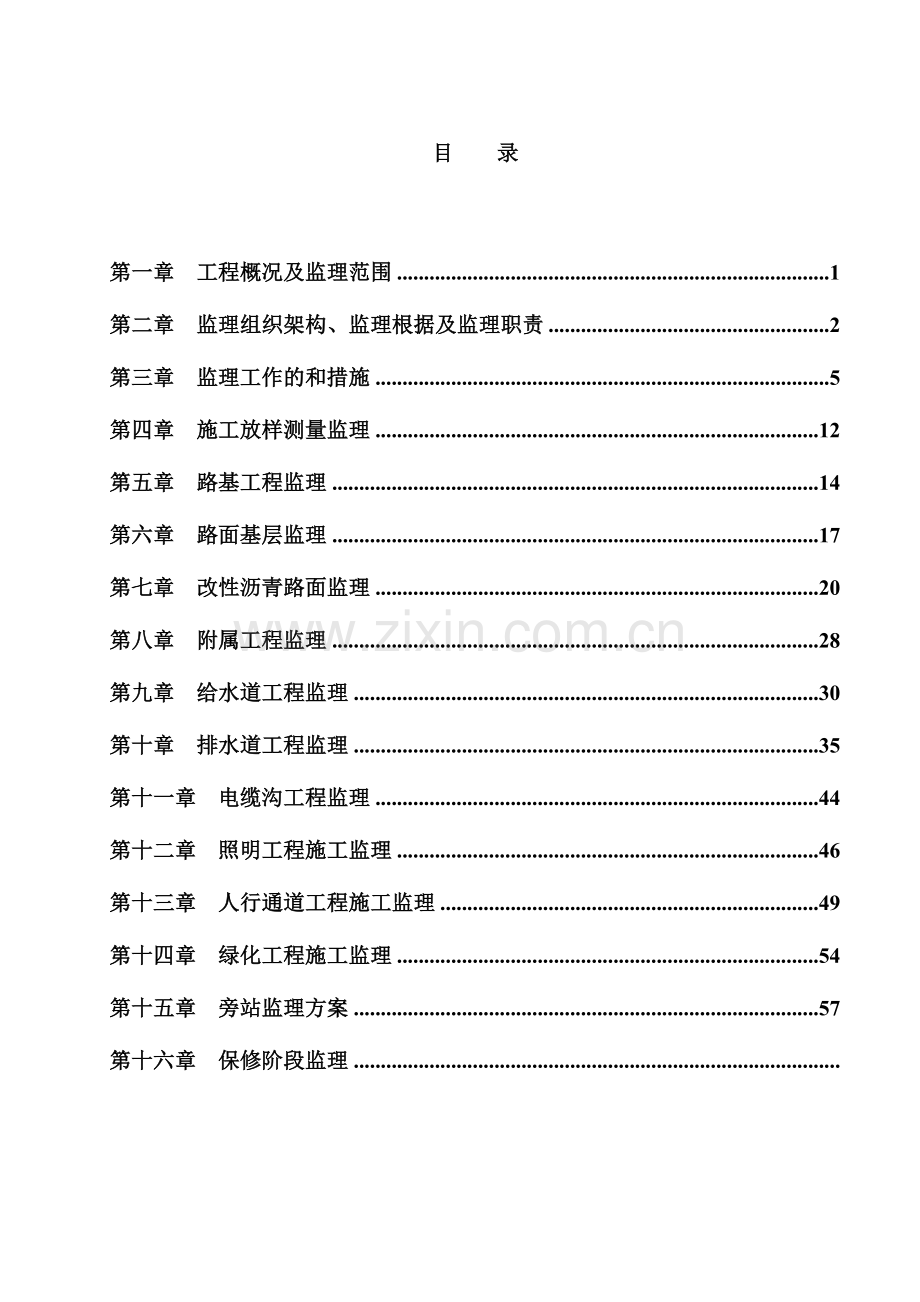

目 录

第一章 工程概况及监理范围 1
第二章 监理组织架构、监理根据及监理职责 2
第三章 监理工作的和措施 5
第四章 施工放样测量监理 12
第五章 路基工程监理 14
第六章 路面基层监理 17
第七章 改性沥青路面监理 20
第八章 附属工程监理 28
第九章 给水道工程监理 30
第十章 排水道工程监理 35
第十一章 电缆沟工程监理 44
第十二章 照明工程施工监理 46
第十三章 人行通道工程施工监理 49
第十四章 绿化工程施工监理 54
第十五章 旁站监理方案 57
第十六章 保修阶段监理

第一章 工程概况及监理范围
一、 工程概况
1、工程名称：人民西路道路改造工程
2、建立地点：珠海香洲
3、建立：珠海根底工程直属理处
4、设计：珠海规划设计研究院
5、监理：广东穗高工程监理
6、施工：广州第二政工程
7、建立工程组成：人民西路道路改造工程第Ⅰ标段位于珠海香州区是承当区内东西交通联络的主干道标段西起明珠路穿插口沿线有3个十字路口东接迎宾北路隧道施工起点桩K1+107终点桩K3+920,道路改造施工总长度2813m。工程内容主要包括：道路、线、人行地道〔2个〕、公共汽车候车亭〔12个〕及景观工程。
8、总：工程总12254万元
9、工程工：2008年1月31日前开工
10、质量等级：合格并获得珠海优良样板工程争创广东优良样板工程及金杯奖工程。
二、 监理范围
本工程监理范围为全过程监理其中最主要的工作是施工阶段的监理：对工程施工阶段进展控制、进度控制、质量控制、平安控制、合同理和组织协调。
第二章 监理组织架构、监理根据及监理职责
一、 监理组织架构图
(1) 施工阶段监理人员一览表
本工程施工阶段的现场监理组方案由7人组成包括：
施工阶段监理人员一览表 表2—1
编

职称
专业
职务
1

工程师
路桥
总监理工程师
2

工程师
路桥
总监代表兼专业监理工程师
3

工程师
给排水
给排水专业监理工程师
4

工程师
电气
电气专业监理工程师
5

工程师
造价
造价工程师
6

助理工程师
路桥
监理员
7

助理工程师
水电
监理员

(2) 施工阶段监理组织机构图

工程工程监理组

项 目 总 监 理 工 程 师

总监代表

道路监理工程师
造价监理工程师
给排水监理工程师
电气监理工程师

平安控制
质量控制
控制
进度控制
组织协调
信息理
合同理

图2—1 施工阶段监理组织机构图

二、 监理的根据
1、 本工程施行阶段的监理合同
2、 建立提供工程完好的施工图及有关资料说明
3、 建立提供施工图阶段的工程地质勘察
4、 建立和施工签订的承包合同复印本
5、 本工程有关的施工、和规定
三、 监理的职责
1、 会审施工组织设计并催促贯彻执行
2、 参加图纸会审和设计交底
3、 催促承包商施工理制度和质量保证体系的建立及施行监视文明施工和平安保护措施。
4、 审核施工方提出的原材料、半成品、成品和设备质量。
5、 根据技术、设计图的要求催促和检查工程施工质量,对分项和隐蔽工程进展复验、签证。
6、 检查、催促工程施工总进度的施行对已完成的工程形象进度和施工质量签证认可。
7、 组织有关〔建立方、设计方、施工方、质检站〕处理工程质量事故监视事故技术处理方案的施行并对事故处理质量验收签证。
8、 认定工程质量和进度、签署〔或会签〕付款凭证报建立审定。
9、 审查工程价款及工程开工结算。
10、 参加建立方组织工程开工验收并对施工质量提出评估。
11、 催促施工方完成开工资料整理必须保存的文档移交建立。

第三章 监理工作的和措施
一.监理工作的一般
1、 监理人员实行跟踪监理到现场当每道工序完工后施工先进展质量自检自检合格后再行验收签证的。
2、 现场测试每道施工工序的现场测试。
3、 材料、成品、半成品的试验数据监理。
4、 监理与分包无直接关系凡分包提出的施工方案、隐蔽工程验收签证等一律通过总承包与监理联络。
5、 整改：监理在阶段验收中发现不合格之处以书面形式〔一式三份、施工方一份、建立方一份、监理方一份〕施工方进展整改施工方整改后再监理验收。

二.施工监理的一般措施
1、 建立工程监理机构并应进驻工地现场；
2、 熟悉设计、施工图纸及有关资料；
3、 编制监理规划及监理施行细那么；
4、 进展施工现场调查参加设计交底和图纸会审；
5、 工程监理机构将监理人员、总监理工程师权限、监理程序、监理报表等书面承包；
6、 审查承包的施工组织设计；
7、 审查分包资质并提出；
8、 参加由业主组织召开的第一次工地会议；
9、 审批承包提出的开工；
10、 签发?工程开工报审表?；
11、 工程监理机构对工程建立实行质量、造价、进度三项控制；催促工作合同各方履行合同；协调业主与工程合同其他各方的关系；
12、 组织开工初验；
13、 整理合同、技术资料编写施工验收评估；
14、 参与业主组织的开工验收；
15、 签发?工程移交证书?；
16、 做好施工阶段监理总结。

三.监理程序图〔图3-1〕
工程监理组织进驻现场

熟悉图纸及有关资料编制监理规划及施行细那么

使用报表
监理程序
监理工程师权限
监理人员

送承包

分包资审
图纸会审
施工组织设计审批
施工现场调查

第一次工地会议

控制
审核工程量
审批开工
审核
签发开工指
审核签发工程付款单
上岗人员资格审核
·施行监视与理
·催促承包商严格按、图纸及工艺施工按规定及要求报算
原材料预控
检查施工现场的平安防护、卫生设施
质量控制
构配件预控
设备预控
组织开工初验
分项分部及工程质量控制及验收
参加质量施工分析
整理合同、技术资料、写开工
监视施工处理方案执行
进度控制
审核总进度方案
分析查明原因施行返修返工
不合格 审核年、季、月施工进度
协助建立组织开工验收
方案
合格 实际进度与方案进度
参与质检部门核定质量等级
比照分析
签发开工移交证书施工阶段监理总结

图3-1 施工阶段工程监理程序图
四.监理工作的详细措施
1、 掌握工程方案
（1） 要求施工根据合同要求提出工程进度方案监理组对总方案是否满足规定的开工日进展审查提出；
（2） 在总的进度方案前提下要求施工做出季度、月份工程各工种详细方案与安排并审查其可行性如发现执行过程中不能完成工程方案时应检查分析原因催促施工及时调整方案和采取补救措施以保证工程进度的实现。
2、 控制施工进度
(1) 现场监理组应建立工程监理日志制度详细记录工程进度、质量、设计修改、工地洽商等问题和有关工程施工过程中必须记录的问题；
(2) 参加施工〔或建立〕定召开的有关工程进度的协调会听取工程施工问题的汇报对其中有关质量和进度问题提出监理；
(3) 催促施工按阶段提出施工进度报表交监理组由各专业监理工程师审查认定最后应由工程总监理工程师写出监理阶段报送抄送建立。
3、 审查施工组织设计和施工方案
(1) 要求施工于正式开工前将经过施工主上级批准的本工程施工组织设计和施工前将分项工程的施工方案报我以便审议。
(2) 接到报送的施工组织设施 施工方案总工程师或工程总监理工程师应及时组织有关专业监理工程师共同进展审议将审查结果以书面形式答复施工；
(3) 监理组对工程的重大或关键部份施工应要求施工提出详细施工方案经有关专业监理工程师审查认定前方可施工。
4、 控制工程量
(1) 各专业监理工程师应认真消化熟悉施工及有关设计说明资料理解设计要求明确土建与设备、安装相关部位及工序之间的关系审查图纸有无过失和表达不清楚的地方对工程关键部位和施工难点做到心中有数并做好设计会审工作；
(2) 催促施工严格按照施工安装、验收、设计图纸进展施工并经常深化现场检查施工质量和保证质量技术措施的落实情况；
(3) 招待有关施工安装的质量检验报表制度严格要求施工按照施工质量检验程序的规定认真填报各专业监理工程师对施工交验的有关施工质量报表应进展核查或认定对于隐蔽工程未经监理工程师核查签字不能继续施工。
5、 审查技术变更和会签设计变更
(1) 对设计修改〔包括施工、建立和监理组对设计的修改〕应通过现场设计代表请设计研究确定后提出修改并须经监理工程师会签后交施工进展施工。
(2) 对工地洽商的有关设计变更经获得监理工程师同意签字后由施工向设计洽商；
(3) 监理工程师会签有关各种设计变更应侧重审查对工程质量、进度、是否有不利影响如发现有不利影响时应明确提出监理必要时提出向建立反映。
6、 监视检查施工平安防护措施
(1) 审核施工安装提出的平安防护措施方案并监视其实现。但施工平安防护的责任仍由施工承当；
(2) 施工过程的平安防护措施应由施工负责定检查监理组配合监视。如发现施工中存在重大不平安问题可直接向施工负责人提出停顿施工并写出书面监理向建立直至主部门反映。
7、 审查主要建筑材料、主要设备核定其性能。
(1) 对用于工程的主要材料进场时必须具备正式的出厂合格证和材料化验单。如不具备或对检验证明有疑问时应向施工说明原因并要求施工补作检验。所有材料检验合格证均须经监理工程师验证否那么一律不准用于工程上；
(2) 工程中所用各种构件必须具有厂家、批和出厂合格证；
(3) 监理工程师应检查工程是所采用的主要设备是否符合设计规定的型规格和。
8、 认定工程数量签发〔或会签〕付款凭证报建立审定。
(1) 对施工工程进度所反映完成工程数量监理工程师应进展认真核实；
(2) 按照建立与施工签定的承包合同规定的工程付款根据核实的完成工程数量签发〔或会签〕付款凭证报建立审定；
(3) 对超承包合同之外的设计个性工地洽商由施工做出监理组可根据建立委托审查和工程。
9、 工程验收
(1) 现场监理组根据施工有关阶段的、分部工程的以及工程的开工验收申请只负责组织初验。工程的各阶段、各分部和工程的正式验收仍由建立组织完成。
(2) 监理组接到施工有关开工验收申请后工程总监理工程师负责组织有关专业监理工程师进展初验并将初验书面答复施工对工程存在的质量问题和漏项工程限定处理限和再次复验日。
(3) 经初验全部合格后由工程总监理工程师在相应的工程开工验收单上认可的正式开工日然后向建立提出开工并要求建立组织有关部门和人员参加进展相应阶段的正式验收工作。
10、 整理工程有关及归档工作
(1) 催促检查施工安装完成各阶段的开工图和最后全套开工图的工作。
(2) 整理施工过程中的各种设计修改工地洽商和监理等交建立存档。
11、 组织工程质量事故的处理
(1) 监理工程师对工程质量事故负责组织有关方面进展事故原因分析并责成事故责任方及时写出事故和提出处理方案。
(2) 责任方提出的质量事故处理方案应征得监理工程师后由责任方提出事故并对处理技术负责监理工程师监视检查施行情况。

第四章 施工放样测量监理
1．工作流程：
(1) 一般施工放样工作流程
填写测量放样报验单
承包商
审核、复测施工测量放样成果
测量监理工程师
审查结果
合格签发监理复核单
测量监理工程师
进展下一道工序
根据要求自检合格向监理报送测量放样详细资料
主要检测中线曲线控制点位置、水准点高程横断面尺寸、网中心桩高程、接口、穿插口高程
不合格重测

图4—1 一般施工放样工作流程
2．监理要点：
(1) 道路工程
1) 测量仪器的校正；
2) 及时对现场交接导线桩道路控制点的交接并指承包商有效保护；
3) 对承包商的测量放样及时复核计算水准闭合差；
4) 对道路中线、高程、横坡、纵坡等进展复核确保质量。

(2) 给排水道工程及电缆沟工程
1) 专业监理工程师应要求承建商测量人员熟悉图纸掌握测量需用的有关数据和做好专业等有关准备工作后经专业监理工程师审查同意前方可进场测量放样。
2) 专业监理人员主要进展复核性检测临时水准点闭合差和导线方位角是否分别在允许范围之内；检查道中线及附属构筑物位置与沟槽长度是否吻合检查坡度板设置位置和高程是否准确是否与另一水准点闭合。开槽铺的沿线临时水准点每20米不宜少一个。
3) 检测道中线的控制点、中心桩、中心钉高程；要求承建商标示与线上下有冲突构筑物位置；检查道接头处高程；检查挖槽边线、堆土界限和交通、排水等措施是否妥善。

3．质量控制：
(1) 一般放线测量质量控制(表4—1)
一般放线测量质量控制 表4—1
序
工程名称
质 量 标 准
检验频率
检验
1
水准点
闭合差
水准点之间的附和道路联侧闭合差为6L1/2〔mm〕；水准点与临时水准点之间的往返闭合差为12L1/2〔mm〕。
前者每年一次后者每季
用经过检定并不低于DS3等级的水准仪器进展测量
2
控制点
里程方向的纵坐标标差≯10cm；
垂直中线的横向坐标差≯5cm。
道路构造层每道工序进展检测一次
用全站仪或DS6等级经纬仪配以钢尺测量
3
道路中心线桩恢复
桩距在直线段宜为20米曲线段宜为10米竖曲线起、止点必须加桩。量距允许误差：＜200m为1/5000；200-500m为1/10000；＞500m为1/20000。
构造层每道工序一次
用光电测距仪或钢尺丈量
4
中线桩高程测量
40L1/2〔mm〕
构造层每道工序一次
用水准仪测量视距≯100m
第五章 路基工程监理
1.专业特点：
本工程加宽车行道部位需对路基进展处理使其到达设计要求。
2．监理工作流程

图5—1 路基工程监理监理工作流程
填写单项工程开工报验单
承包商
审核有关报验资料及现场情况
专业监理工程师
审查结果
合格签发开工
专业监理工程师
监理旁站、巡视、平行检测
根据要求自检合格向监理报送施工组织设计、机械、人员资质等资料
不合格重报
合格下一道工序
发现问题及时处理
监理员、专业、总监理工程师
3．监理要点
(1) 熟悉施工图掌握设计要点如全道路纵坡、弯道、超高、加宽路段及沿线地质情况、料场和取土坑、弃土区位置等。
(2) 检查复核测量桩位：包括承建商的放样资料、中线桩位和高程、增补水准点与控制桩位。检查确认放样边线与地界限是否一致。假设有误差应及时查明原因并尺可能在开工前解决。
(3) 料场土工试验：监理应会同承建商对料场土样作见证取样〔比照〕试验核实设计提供的土料性质假设不符合设计时应及时调查更换土料场。对土料场应见证取土样重型土工试验以获得土料的干度、最优含水量等压实参数。总监理工程师〔或其代表〕应据此批准土料的控制压实度指标。
(4) 开工准备条件检查确认：包括承包方人员到位、质保体系、机械、材料、试验设备进场与调试等。当监理确认所有准备已就绪满足施工条件由总监理工程师批准下达开工。
(5) 压实填方的试验路段：由监理指定50-100M长的填方压实试验路段承建商按监理已批准的施工参数进展以确保填方压实的施工工艺参数〔机具组合与最正确碾压遍数以及土基压实的分层厚度〕。
(6) 严格路基施工过程中的监理旁站与检测：
a．检查承建商的道路范围内的场地及表土清理：含垃圾、杂物、草皮、树木及不适宜土料、洞穴的处理与回填夯实情况。
b．挖、填方路段的基底压实处理：根据本工程施工图设计要求填方路槽下0~80cm以内压实度不低于9580cm以下应到达93；挖方及零填方路槽下0~30cm以内压实度应到达95；人行道路槽压实度〔轻型击实〕应到达90。
c．路基填方土料质量和压实工艺参数确认：经试验确定的土料不得含有杂质不得两种〔或以上〕土料混合土料的含水量控制范围符合要求松铺厚度经过试验确定且不得超过规定50CM。
d．逐层逐段填方碾压后的干度指标检测：承建商组织检测监理旁站确认每层检验指标合格监理签认后方可填筑上一层。
(7) 道路中心线、高程、纵坡、横坡、平整度检查验收：在路基到达路槽底面标高时应及时组织进展并经监理旁站确认验收。
(8) 边坡整修应挂线边坡土必须夯实路基边缘线要齐直、回顺。
(9) 在填土高度较大的路段建议设置反压护道。
(10) 边坡坡面保护建议结合道路两侧用地的开发情况确定假如土地开发滞后一年以上建议采用植草护坡。
(11) 注意防治在施工过程中出现松散、弹簧、翻浆及外表不平整等通病假如存在应及时处理。
(12) 认真及时作好旁站监理记录。

4．质量控制
路基质量控制 表5—1
序
工程名称
压实度〔〕及
允许偏向
检查频率
检验
土路床
石路床
范围
点 数
1
压实度〔
深度
0-30
cm〕
快速路和主干道
轻型击实
98

1000
M2
3
用环法或核子法检验
重型击实
95
次干道
轻型击实
95
重型击实
93
支路
轻型击实
92
重型击实
90
2
中线高程
±20mm
±20
mm
20m
1
用水准仪具测量
3
平整度
20mm
30mm
20m
宽度m
＜9
1
用3米直尺量取值
9-15
2
＞15
3
4
宽度
±200mm
±100
mm
40m
1
用尺量
5
横坡
±20mm且不大于0.3
±0.5
20m
宽度
m
＜9
1
用水准仪具测量
9-15
2
＞15
3
第六章 路面基层监理
1.专业特点：
本工程路面基层自下而上采用4水泥石粉层和6水泥石粉层。
2．监理工作流程

填报单项工程开工报验单
承包商
根据要求承包商在自检合格的情况下提供包括施工组织设计、机械、人员资质等详细材料报监理

审核有关资料及现场情况
专业监理工程师

重报
审核结果
不合格

合格
签发开工
专业监理工程师

.检查测量放样成果
.验收模板工程
.检查混合料的质量、摊铺、整平等施工操作的性
.检查松铺厚度、碾压效果、实度、横坡、纵坡、高程等
.检查洒水养生

监控各工序的施工质量
监理员、专业监理工程师、总监通过旁站、平行检查、巡视全程监控

发现问题及时处理

进展下一道工序施工

图6—1 路面基层监理工作流程

3．监理要点
(1) 审阅承建商申报的施工工艺流程、各种混合料配合比并做平行比照试验；检查承建商进场的人员、机具和试验设备状况、各种计量工具的标志。
(2) 配合承建商对路槽或其他下承层进展复验检查验收放样资料和桩志检查标高、平面位置、横坡度、平整度等。目测检验路槽外表存在坑槽、“弹簧〞薄层粘贴等缺陷后指承建商整修合格。
(3) 会同承建商对各层材料取样试验检测材料的合格率；假设对进场材料有疑应要求承建商重新取样试验。对已检查出的不合格材料应及时要求承建商改变料源。
(4) 在定的工地会议上对承建商的施工工艺作出评价、提出修改建议后确认其施工工艺；向承建商交代基层施工的报验与审批程序、检测项、检测频率与、质量、应遵循的等事宜。
(5) 施工工艺批准后承建商做50-100M长的试验路段以验证承建商采用的施工工艺和配合比的正确性。其检测工程应包括：混合料压实度、厚度、高程、强度和各部位几何尺寸等。
(6) 路面基层施工间监理应加强巡视安排旁站随时掌握各层次施工的实际质量程度。在每层次由承建商自检合格根底上经监理复核方可在承建商呈交的工序报验单中签认单项工程完工后监理签署中间交工证书。
(7) 水泥石粉稳定层监理旁站控制要点：
a．下承层验收：基层、底基层填筑前的下承层必须经监理检查确认。凡下承层有低洼、路拱不符、高程超规或任何外表有松散、软弹起皮、波浪、积水现象压实度小于施工验收或设计要求的均应由承建商重新处理整修合格。
b．铺筑前的道路放样监控：催促检查承建商在直线段每20米设一桩平曲段每10米或15米设一桩用以控制线路中线、高程及横坡度。
c．基层底面的土基回弹量大于20Mpa〔或按设计要求〕。
d．水泥稳定石粉应通过配合比试验确定水泥掺量其压实度要求符合设计值。
e．水泥稳定石粉要求用搅拌机搅拌均匀,摊铺后应用10吨以上压路机进展压实其轮迹深度不得大于5毫米并不得有松散现象。
f．水泥石粉除应满足强度和压实度要求外还应注意养护以减少裂缝。
g．检测分层碾压效果及现场进展实度检测。
h．监视承包商现场取样制作试块并在养护满后及时送检测试强度。

4．质量控制：
路面基层质量控制 表6—1
序
工程
压实度〔〕
及允许偏向〔mm〕
检验频率
检验
范围
点数
1
△压实度
重型击实 95
轻型击实 98
1000m2
1
灌砂法
2
平整度
10
20m
1
用3m直尺量取值
3
厚度
±10
50m
1
用尺量
4
宽度
不小于设计规定
40m
1
用尺量
5
中线高程
±20
20m
1
用水准仪具测量
6
横坡
±20且不大于±0.3
20m
1
用水准仪具测量

第七章 改性沥青路面监理
1.专业特点：
本工程路面采用彩色改性沥青路面自上而下依次是：

2．监理工作流程
施工工艺 监理程序
原材料试验检查

配合比试验、审批

沥青混合料试拌

清扫、修正基层
沥青混合料正式拌和

施 工 放 样
原材料试验检查

洒透层沥青或作下封层

检查摊铺温度、取
混合料作抽提试验
摊铺机摊铺沥青
混合料〔底面层〕

1．现场马歇尔稳定度试验
2．检查压实温度
3．检测压实度及厚度
压路机碾压成型
初压 复压 终压

清洁底面层外表

1．现场马歇尔稳定度试验
2．检查压实温度
3．检测压实度及厚度
压路机碾压成型
初压 复压 终压
检查摊铺温度、取
混合料作抽提试验
摊铺外表层沥青混合料
洒粘层沥青
1．承包人报请分项工程验收
2．监理抽检与签认
3．监理评定分项工程质量等级
填“完工质量交验单〞交验
交通

图7-1 沥青混凝土施工质量监理流程图
3．监理要点
〔1〕现状路面的病害整治
1〕为保证新建沥青路面的质量需对现状旧路面破损严重的部分进展必要的处理整治对道路现状水泥砼路面接缝进展详细检查；对现有缩缝、纵缝、胀缝进展清洗处理凡无填缝料或填缝料老化等病害须重新灌注橡胶沥青(4％橡胶沥青与石粉按7：3比例配制)。
2〕现有水泥砼路面缩缝、纵缝、胀缝处理：对道路油墨线现状水泥砼路面接缝进展详细检查对现有缩缝、纵缝、胀缝用高压水进展清洗凡无填缝料或填缝料老化等病害需以SBS改性沥青重新填缝。
3〕水泥砼板块断裂处理：要求在断裂缝位置两侧各宽出25cm范围内凿除该范围水泥砼〔厚度>10cm〕重新砌筑C35水泥砼。
4〕水泥砼板块破碎部位处理：要求对水泥砼板块破碎部位两侧各宽出10cm范围进展切除重新浇筑C35水泥砼板块切除范围要求整齐。
5〕水泥砼板块接缝啃边、边断角处理：现状水泥砼路面啃边、断角损坏较深、较宽的板块应先凿除损坏部位〔厚度>10cm〕重新浇筑C35水泥砼。破损面较浅、较窄的板块可先凿除破损路面〔厚5cm〕然后用4橡胶沥青填平。
6〕水泥砼板麻面、严重脱皮处理：将水泥砼路面部分麻面、严重脱皮部位杂质去除全路面以高压水清洗晾干后洒4橡胶沥青〔用量为0.6~0.8kg/m3〕最后用SBS改性沥青砂补平〔厚度<5cm〕。
7〕现状机动车道砼路面改、打部位撤除要求：现状机动车道砼路面改、打部位〔含渠化导疏岛、预留沟〕的撤除不得使用挖掘机加装的涂压破碎器〔俗称炮机〕施工以免振坏相邻的路面构造宜采用风钻施工。
8〕原有机非绿化带及渠化岛位置处理：由于道路断面改造和大型穿插口渠化设计须撤除原有机非绿化带和部分渠化岛并新建C35水泥砼路面。新建水泥砼路面板块要求在纵向和横向缩缝位置设拉杆、在胀缝位置设传力杆以防止路面不均匀沉降。
9〕原有雨水口、检查井位置补强处理：由于道路拓宽和大型穿插口渠化设计原部分雨水口、检查井须废除回填并新建C35水泥砼路面。新建水泥砼路面板块采用钢筋补强并要求与周边现状水泥砼路面间设置搭接缝钢筋以防止路面部分开裂及不均匀沉降。
10〕预留沟盖板加固处理：现状道路沿线预留沟盖板为预制盖板板厚较薄破损严重不能满足道路荷载要求。本次改造中要求撤除现状预制盖板并凿除预留沟位置两侧1m范围内现状水泥砼面板后采用整板现并浇并在与两侧现状砼路面相接处设置胀缝。
11〕现状非机动车道处理：现状非机动车道位置砼路面厚度较薄不能满足道路荷载要求。本次改造中要求对其全部撤除并与机非绿化带撤除后新建C35水泥砼路面整板浇筑再加铺沥青砼面。新建水泥砼路面板块要求在纵向和横向缩缝位置设拉杆在胀缝位置设传力杆以防止路面不均匀沉降。
二、沥青混凝土路面
(一) 加铺沥青路面施工根本工艺流程
高压水清洗和加固处理原有水泥砼路面 晾干 喷洒粘层热沥青 摊铺聚酯长丝无纺土工布〔满铺〕 中粒式普通沥青砼调平层
喷洒粘层热沥青 铺筑5.5cm中粒式普通沥青砼 喷洒粘层热沥青 铺筑4.5cm SBS细粒式改性沥青砼。
(二) 喷洒粘层热沥青、摊铺聚酯长丝无纺土工布、标高调平层施工、沥青砼面层施工的监理控制要点：
1．喷洒粘层热沥青：
水泥砼路面清洗加固并晾干后喷洒粘层热沥青其中沥青砼各面层之间每平方米用量为0.3~0.5升沥青砼下面层与水泥砼之间每平方米用量为1.1~1.3升。粘层油宜采用沥青洒布车喷洒当气温低于10℃或路面潮湿时不得喷洒。
2．摊铺聚酯长丝无纺土工布：
水泥砼路面清洗和加固并晾干后摊铺摊铺聚酯长丝无纺土工布为保证聚酯长丝无纺土工布与水泥砼路面有较好的粘结性能摊铺前应喷洒粘层热沥青。聚酯长丝无纺土工布要求加铺沥青路段全部满铺纵横向搭接长度20cm土工布摊铺要求采用机械摊铺烧毛面向上大的褶应剪开铺平。聚酯长丝无纺土工布应选用国内应用较广、并能提供机械摊铺土工布的产家以保证工程质量。
3．标高调平层施工：
现状道路、穿插口等部分沉降较大路段需进展标高调平处理。调平层根据沥青砼加铺层与现状砼路面之间高差采用不同材料；当高差≤7cm时调平层采用中粒式沥青砼〔AC-20C〕；当高差>7cm时采用级配沥青碎石〔ATB-25〕。
4．沥青砼面层施工：
(1) 沥青混合料质量要求
①施工选定的沥青、集料、填料等材料须报监理审核批准前方可使用。
②粗、细集料应干净、枯燥、无风化、无有害杂质且具有一定硬度和强度。粗集料应采用较大颗粒的砾石破碎并至少应有两个以上破碎面。
③细集料根据设计要求选用机制砂、天然砂、石屑细集料与沥青应有良好的粘附性。
④沥青混合料的填料必须采用石灰岩或岩浆岩中强基性岩石等憎水性石料经磨细得到的矿粉。假设采用花岗岩、石英岩等酸性石料作为粗集料须采用水泥或消石灰粉代替部分矿粉其用量不得超过矿料总量的2。假设采用沥青混合料拌和厂的回收粉尘做填料粉尘必须干净、无杂质塑性指数应大于4其用量不得超过填料总量的50。
⑤施工前要求施工完成混合料配合比试验并报监理工程师审核。
⑥沥青混和料消费及施工要求根据所选用添加剂特性详细针对各添加含量对油石比、搅拌要求、温度控制及摊铺施工等进展调整。
(2) 沥青混合料摊铺施工：
①沥青混合料摊铺前应形成一个不问断的供料车流保持路面摊铺连续、均匀、不问断的进展沥青混合料压实应在摊铺以后紧接着进展不得等混合料冷却以后碾压。
②沥青砼面层宜采用履带式摊铺机一台摊铺机摊铺宽度不宜超过7.5m。当采用两台摊铺机同时摊铺时前后应错开10~20m呈梯队方式同步摊铺现款幅之间应有30~60mm宽度的搭接上面层与下面层的搭接位置宜错开200mm 以上。普通沥青砼摊铺机摊铺速度应控制在2~6m/min之内改性沥青砼上面层摊铺机摊速度应控制在1~3m/min。
③外形不规那么的路面、街坊路口等路段沥青砼可采用小型摊铺机或人工摊铺。
④沥青砼路面不得在气温低于10℃以及雨天或路面潮湿情况下施工。
(3) 沥青混合料压实：
压路机类型
初压
复压
终压
钢筒式压路机
2~3
3~5
3~6
轮胎式压路机
2~3
3~5
4~6
振动式压路机
2~3〔静压或振动〕
3~4.5〔振动〕
3~6〔静压〕
沥青混合料压实按初压、复压、终压〔包括成型〕三个阶段进展压路机的碾压速度应满足下表要求：
(4) 沥青混合料接缝处理：
①纵向缝处理——上下层的纵缝应错开150mm〔热接缝〕或300~400mm〔冷接缝〕以上假设采用两台摊铺机梯队作业时纵向接缝应采用热接缝将已铺部分留下100~200mm宽暂不碾压作为后续部分的基准面然后做跨缝碾压以消除缝迹。当必须采用冷接缝时宜采用平接缝和自然缝。纵向接缝应设置在通行车辆轮辙之外与横坡变坡线重合应控制在15cm以内与下卧层接缝错出至少15cm。
②横向缝处理——沥青混合料路面铺筑施工间需要暂停施工时中、下层采用平接或斜接缝面层应采用平接缝。横向缝接缝施工前应涂刷粘层油并用熨平板预热。
(5) 沥青混合料施工温度控制要求：
沥青混合料施工各阶段温度控制要符合设计要求在施工各个环节中要安排专人对沥青混合料的温度进展跟踪检测对不符合要求的沥青混合料予以废弃。

集料加热
沥青加热
出料
运输到现场
摊铺
初碾
终碾
废弃
普通 沥青
165~180
160~170
150~170
≥150
≥140
≥135
≥80
≥200
改性 沥青
190~220
≤175
170~185
≥170
≥160
≥150
≥90
≥195
注：为确保沥青混合料的摊铺温度建议拌和厂至施工现场≤1小时运输时间。
(6) 铺设沥青路面试验段：
沥青路面施工前要求各施工标段铺设50~100m的试验段以检验沥青混合料的稳定性以及拌和、摊铺和压实等机械设备的效率检查施工施工组织的适应性验证改性沥青混合料适宜的拌和、摊铺温度和碾压温度并确定松铺系数对可能出现的问题及时进展调整和处理。

第八章 附属工程监理
1．专业工程特点
道路附属工程包括人行道砖、路缘石、路测石、交通标志、标线等工程

2.工作流程
根据要求承包商在自检合格的情况下提供包括施工组织设计、机械、人员资质等详细材料报监理
填报单项工程开工报验单
承包商

审核有关资料及现场情况
专业监理工程师

审核结果
重报
不合格

合格
签发开工
专业监理工程师

.检查测量放样成果
.验收模板工程
. 进场原材料的验收
.工程施工工艺监控

监控各工序的施工质量
监理员、专业监理工程师、总监通过旁站、平行检查、巡视全程监控

发现问题及时处理

进展下一道工序施工

图8—1 附属工程监理工作流程
2．监理要点
(1) 道路附属工程一般包括路面排水设施、人行道、交通标志、标线及通用线工程等。
(2) 消费厂家资质审查：无是分包人或指定分承建商应报送有关工程经历和以往消费的质量资料供监理审查。对该厂的消费设备和工艺流程监理应组织考察并应注意其消费才能是否能满足合同工的要求。监理考察后假设有疑点应及时向建立方或承建商提出质疑必要时应更换承建商。
(3) 材料品质及进货渠道监理：监理应对消费厂材料进货的渠道能否满足加工要求和材料的品质进展严格考察确认假设有疑问应提出改良或更换分包人。
(4) 消费厂〔商〕工艺监控：监理应对消费厂〔商〕进展定、不定的检查主要针对消费厂工艺〔如护栏的热镀或热镀锌工艺等能否保证要求以及除锈、涂料厚度等指标〕。
(5) 进场检查监控：进场的承建商应自检有无缺件、掉角、扭曲、擦伤等质量缺陷后呈报监理。监理及时旁站检查或抽样20~30进展复查。当监理认定查出的缺陷超过误差允
