共相母线的技术要求.docx

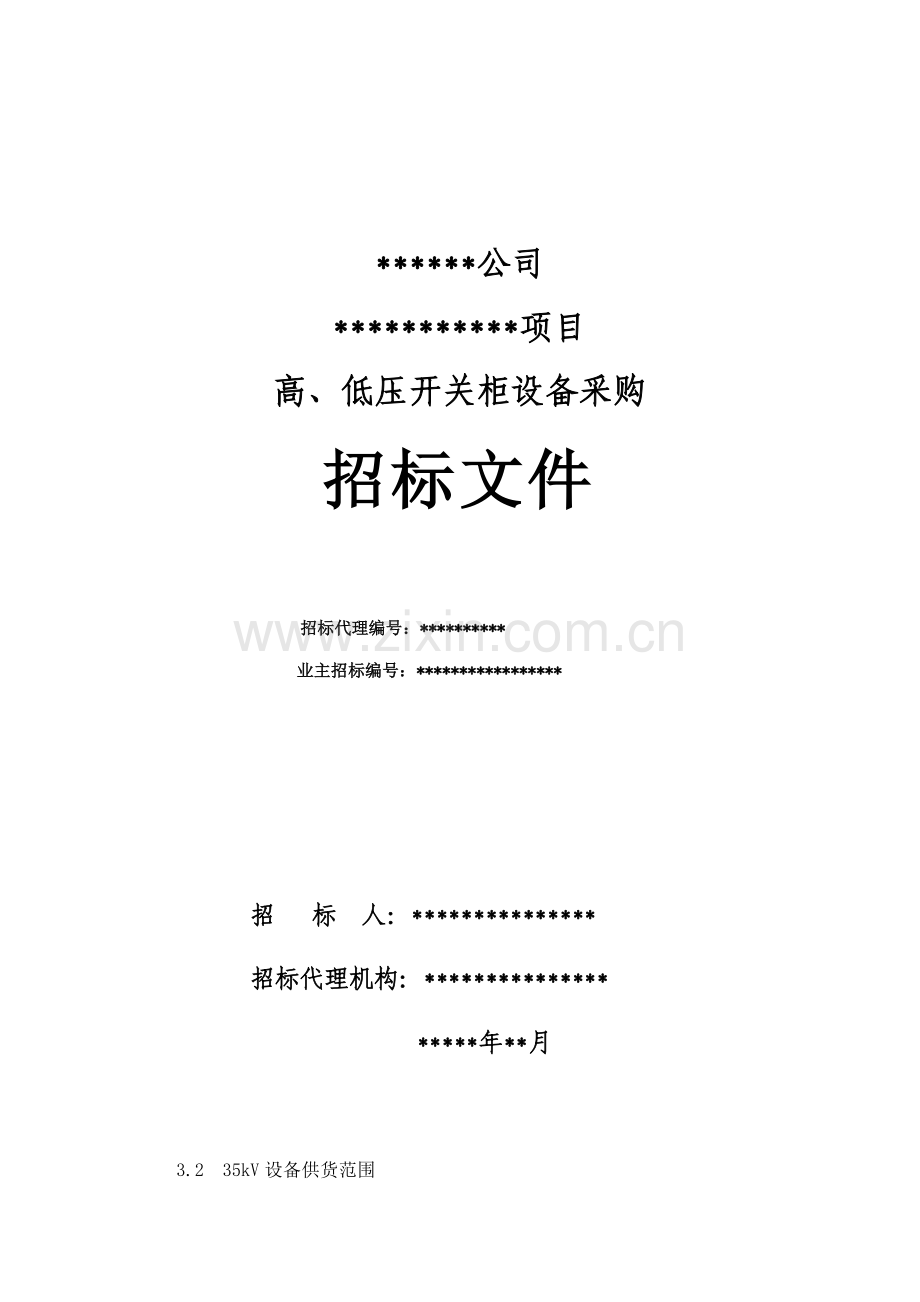

******公司
***********项目
高、低压开关柜设备采购
招标文件

招标代理编号：**********
业主招标编号：*****************

招 标 人：***************
招标代理机构：***************
*****年**月

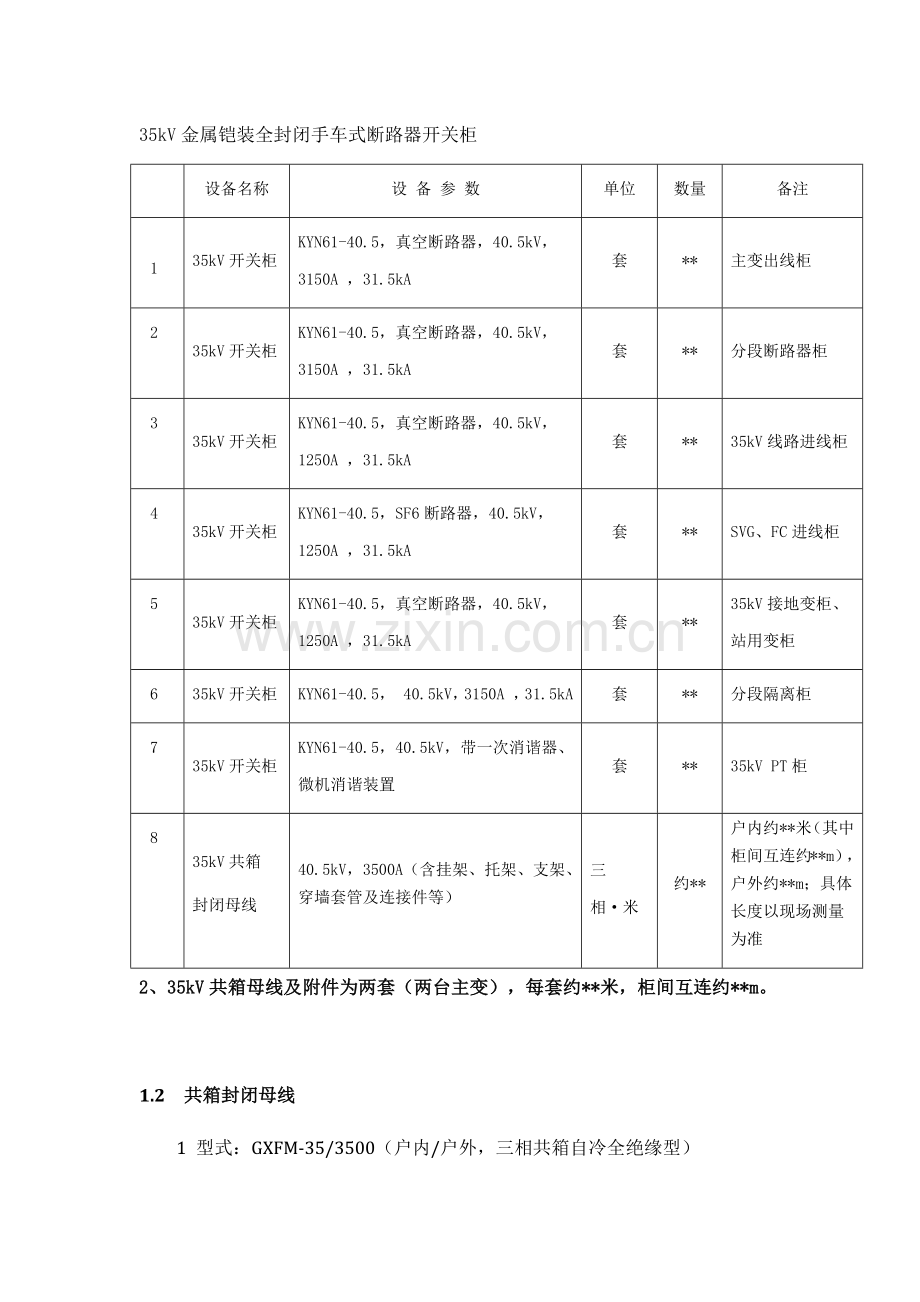

3.2 35kV设备供货范围
35kV金属铠装全封闭手车式断路器开关柜

设备名称
设 备 参 数
单位
数量
备注
1
35kV开关柜
KYN61-40.5，真空断路器，40.5kV，3150A ，31.5kA
套
**
主变出线柜
2
35kV开关柜
KYN61-40.5，真空断路器，40.5kV，3150A ，31.5kA
套
**
分段断路器柜
3
35kV开关柜
KYN61-40.5，真空断路器，40.5kV，1250A ，31.5kA
套
**
35kV线路进线柜
4
35kV开关柜
KYN61-40.5，SF6断路器，40.5kV，1250A ，31.5kA
套
**
SVG、FC进线柜
5
35kV开关柜
KYN61-40.5，真空断路器，40.5kV，1250A ，31.5kA
套
**
35kV接地变柜、站用变柜
6
35kV开关柜
KYN61-40.5， 40.5kV，3150A ，31.5kA
套
**
分段隔离柜
7
35kV开关柜
KYN61-40.5，40.5kV，带一次消谐器、微机消谐装置
套
**
35kV PT柜
8
35kV共箱
封闭母线
40.5kV，3500A（含挂架、托架、支架、穿墙套管及连接件等）
三相·米
约**
户内约**米（其中柜间互连约**m），户外约**m；具体长度以现场测量为准
2、35kV共箱母线及附件为两套（两台主变），每套约**米，柜间互连约**m。

1.2 共箱封闭母线
1 型式：GXFM-35/3500（户内/户外，三相共箱自冷全绝缘型）
2 基本技术参数
系统标称电压： 35kV
额定电压： 37kV
最高电压： 40.5kV
额定频率： 50Hz
相数 3相
额定电流： 3500A
额定热稳定电流(有效值，4s)： 31.5kA
额定动稳定电流(峰值)： 80kA
1分钟工频耐压(kV，有效值)100kV（未修正）
额定雷电冲击耐受电压(峰值) 185kV（未修正）
泄漏比距: ≥31mm/kV(按40.5kV计算)
导体材料 铜
导体排列方式 水平
相间是否设绝缘隔板 设
导体形状及尺寸 矩型
母线冷却方式 自冷
3允许温度和允许温升
共箱封闭母线在正常使用条件下运行时,各部位的温度和温升应符合下表的要求
封闭母线最热点的温度（未修正）和温升的允许值（未修正）
封闭母线的部件
最高允许温度(℃)
最高允许温升(K)
母线导体
90
50
螺栓紧固的
导体接触面
镀银
105
65
不镀
70
30
铝合金外壳
70
30
外壳支持结构
70
30
导体外包绝缘层
(或相间绝缘隔板)
105

在表中要求热稳定电流的作用下,共箱封闭母线的短时发热温度不应超过下列数值:
铜导体:不超过300℃（未修正）
铝合金外壳:无要求
4 母线外壳外表面涂银灰色漆，满足当地特殊环境的要求,内表面和导体涂无光黑色漆。在导体适当位置设黄、绿、红相标记，外壳的接地端子处设接地标记。
5 每套共箱母线（主变至开关柜部分）分为两段：a、220kV主变低压侧至35kV配电室墙部分（户外）。b、35kV户内连接部分。
6共箱封闭母线需带挂架、托架、支架、穿墙套管（含固定装置）及连接件（含与主变低压侧连接头、与35kV开关柜连接件）、穿墙封堵等全套安装附件，并提供安装图纸。
7共箱封闭母线采用软连接方式与220kV主变压器低压侧连接，供货方需配合主变厂家完成连接工作。
8 两段35kV母线间通过柜顶母线桥连接，母线桥安装、连接等所有附件（含支、吊、挂、托架）均由投标方提供。
9 共箱母线应有防凝露措施，投标方需提供完整的防凝露方案。
10户外母线桥桥箱防护等级：IP54。
