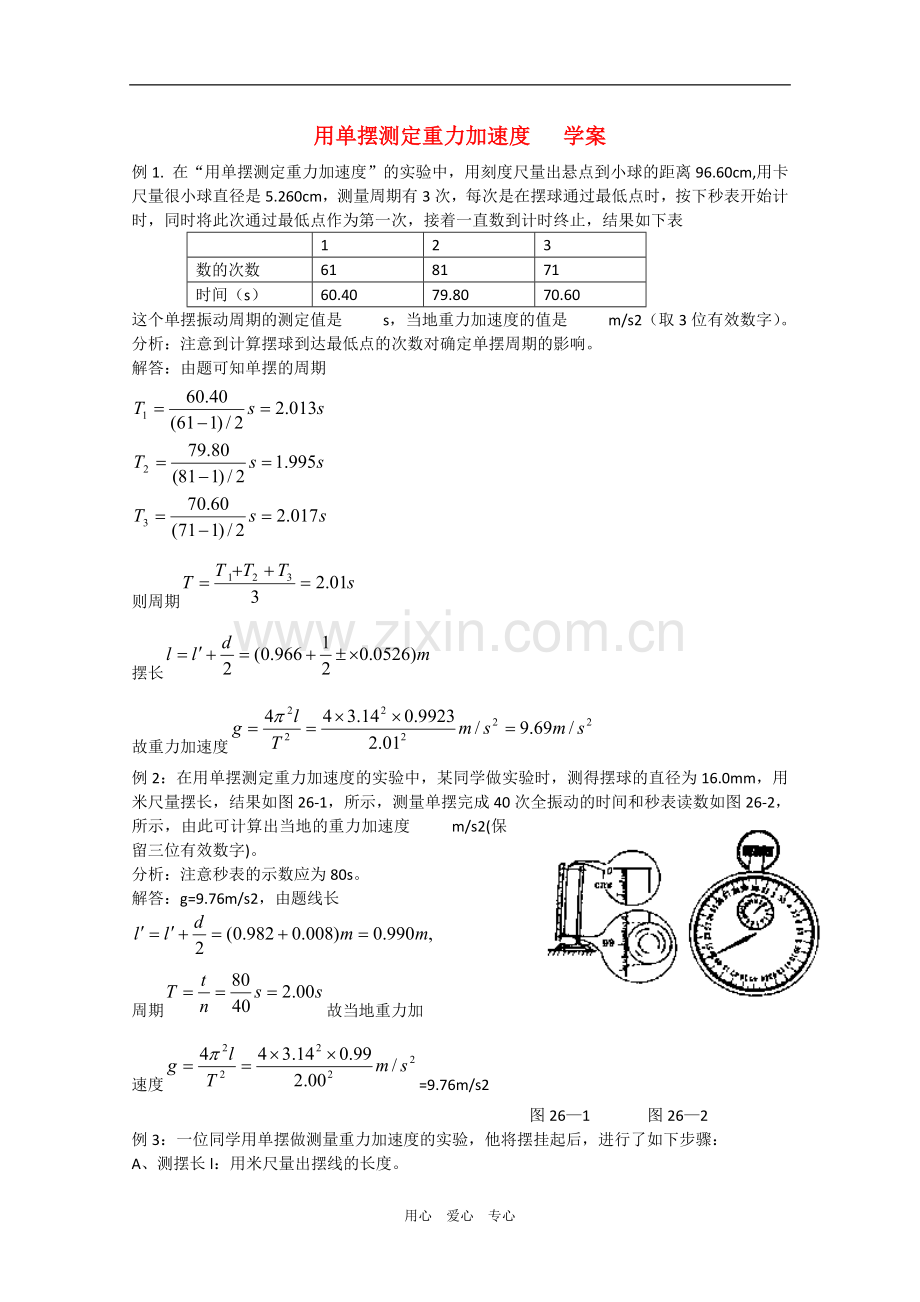

1、用单摆测定重力加速度 学案例1. 在“用单摆测定重力加速度”的实验中,用刻度尺量出悬点到小球的距离96.60cm,用卡尺量很小球直径是5.260cm,测量周期有3次,每次是在摆球通过最低点时,按下秒表开始计时,同时将此次通过最低点作为第一次,接着一直数到计时终止,结果如下表123数的次数618171时间(s)60.4079.8070.60这个单摆振动周期的测定值是 s,当地重力加速度的值是 m/s2(取3位有效数字)。分析:注意到计算摆球到达最低点的次数对确定单摆周期的影响。解答:由题可知单摆的周期则周期摆长故重力加速度例2:在用单摆测定重力加速度的实验中,某同学做实验时,测得摆球的直径为16
2、.0mm,用米尺量摆长,结果如图26-1,所示,测量单摆完成40次全振动的时间和秒表读数如图26-2,所示,由此可计算出当地的重力加速度 m/s2(保留三位有效数字)。分析:注意秒表的示数应为80s。解答:g=9.76m/s2,由题线长周期故当地重力加速度=9.76m/s2 图261 图262例3:一位同学用单摆做测量重力加速度的实验,他将摆挂起后,进行了如下步骤:A、测摆长l:用米尺量出摆线的长度。B、测周期T:将摆球拉起,然后放开。在摆球某次通过最低点时,按下秒表开始计时,同时将此次通过最低点作为第一次,接着一直数到摆球第60次通过最低点时,按秒表停止计时,读出这段时间t,算出单摆的周期T

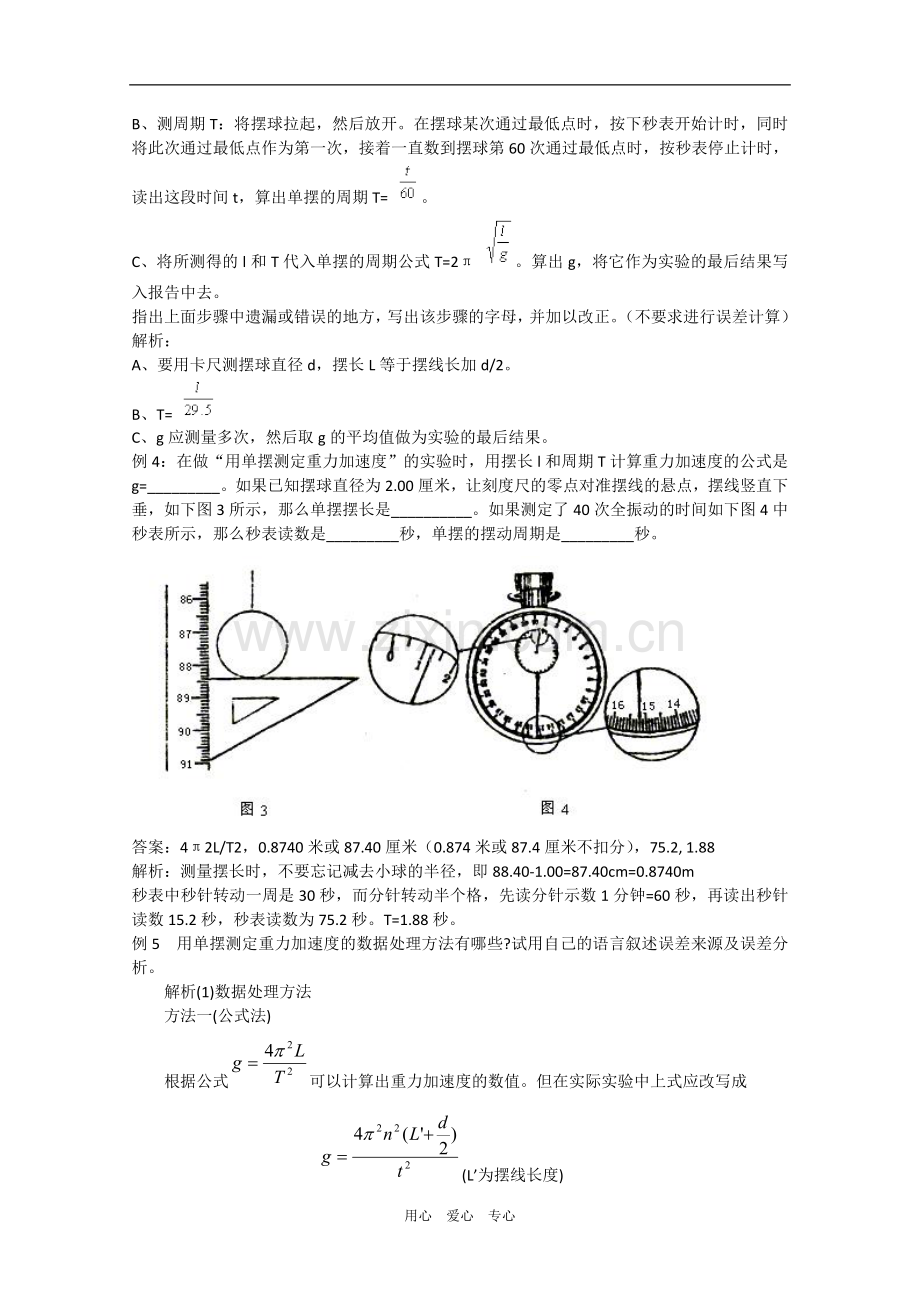

3、= 。C、将所测得的l和T代入单摆的周期公式T=2 。算出g,将它作为实验的最后结果写入报告中去。指出上面步骤中遗漏或错误的地方,写出该步骤的字母,并加以改正。(不要求进行误差计算)解析:A、要用卡尺测摆球直径d,摆长L等于摆线长加d/2。B、T= C、g应测量多次,然后取g的平均值做为实验的最后结果。例4:在做“用单摆测定重力加速度”的实验时,用摆长l和周期T计算重力加速度的公式是g=_。如果已知摆球直径为2.00厘米,让刻度尺的零点对准摆线的悬点,摆线竖直下垂,如下图3所示,那么单摆摆长是_。如果测定了40次全振动的时间如下图4中秒表所示,那么秒表读数是_秒,单摆的摆动周期是_秒。 答案:
4、42L/T2,0.8740米或87.40厘米(0.874米或87.4厘米不扣分),75.2, 1.88解析:测量摆长时,不要忘记减去小球的半径,即88.40-1.00=87.40cm=0.8740m秒表中秒针转动一周是30秒,而分针转动半个格,先读分针示数1分钟=60秒,再读出秒针读数15.2秒,秒表读数为75.2秒。T=1.88秒。 例5 用单摆测定重力加速度的数据处理方法有哪些?试用自己的语言叙述误差来源及误差分析。 解析(1)数据处理方法 方法一(公式法) 根据公式可以计算出重力加速度的数值。但在实际实验中上式应改写成 (L为摆线长度) gl=_=_,g2=_=_,g3=_=_,取平均值
5、=_。 方法二(图象法) 作T2-L图象。由可以知道T2-L图象应是一条过原点的直线,其斜率k的物理意义是。所以作出T2-L图象后求斜率k(),然后可求出重力加速度。例6 在用单摆测定重力加速度实验中:(1)为了比较准确地测量出当地的重力加速度值,应选用下列所给器材中的哪些?将你所选用的器材前的字母填在题后的横线上。 A长1m左右的细绳; B. 长30era左右的细绳; C直径2cm的铅球; D直径2cm的铁球; E秒表; F时钟; G最小刻度是厘米的直尺; H最小刻度是毫米的直尺; 所选器材是_.(2)实验时对摆线偏离竖直线的要求是_;理由是 _. 解析 (1)所选器材为A、C、E、H。(2
6、)偏角要求小于50。 根据本实验的原理:振动的单摆,当摆角小于50时,其振动周期与摆长的平力根成正比,与重力加速度的平方根成反比,而与偏角的大小(振幅)、摆球的质量无关,周期公式为:。经变换得。因此,在实验中只要测出单摆的摆长L和振动周期T,就可以求出当地的重力加速度g的值,本实验的目的是测出g的值,而不是验证单摆的振动规律。如果在实验中选用较短的摆线,既会增大摆长的测量误差,又不易于保证偏角9小于50。摆线较长,摆角满足小于50的要求,单摆的振动缓慢,方便记数和记时。所以应选A。摆球应尽量选重的,所以选C。 因为单摆振动周期丁的测量误差对重力加速度g的影响较大,所以计时工具应选精确度高一些的
7、秒表。摆长的测量误差同样对g的影响较大,也应选精确度较高的最小刻度为毫米的直尺。 (2)因为当摆球振动时,球所受的回复力F=mgsin,只有当50时,sin此摆才称为单摆,其振动才是简谐振动,周期的关系式才成立。 例7 在做“用单摆测定重力加速度”的实验时,用摆长L和周期丁计算重力加速度的公式是g=_。如果已知摆球直径为2.OOcm,让刻度尺的零点对准摆线的悬点,摆线竖直下垂,如图3-13示,那么单摆摆长是_。如果测定了40次全振动的时间如图3-14中秒表所示,那么秒表读数是_s。单摆的摆动周期是_s。 解析这是一道考查考生观察能力和刻度尺及秒表的读数方法的考题。关于秒表的读数问题,上海市的高
8、考题中不只一次出现过,但是学生仍不会读,主要原因是不清楚分钟(短针)和秒钟(长针)之间的关糸。凼此此题仍具有较强的考查功能。 本题答案为:,0.8740m或87.40cm,75.2s,1.88s。单摆的摆长应等于测量值88.40cm减去摆球的半径lcm,得到87.40cm。 例8 某同学在用单摆测定重力加速度的实验中,测量5种不同摆长情况下单摆的振动周期,记录表格如下: 以L为横坐标,T2为纵坐标,作出T2-L图线:并利用此图线求重力加速度。 解析 由单摆周期公式可得,所以T2-L图线是过坐标原点的一条直线,直线斜率是k=。因此,g=,作出图象如图315所示,求得直线斜率为k=4.00,即g=
9、9.86(ms2)【能力跟踪训练】 1某同学在做利用单摆测定重力加速度实验中,如果测得的g值偏小,可能原因是 ( ) A测摆线长时摆线拉得过紧 B摆线上端悬点未固定j振动中出现松动使摆线长度增加了 C开始记时时,秒表按下时刻滞后于单摆振动的记数 D实验中误将49次全振动记为50次全振动 2一位同学用单摆做测量重力加速度实验,他将摆挂起后,进行了如下步骤: A测摆长L:用米尺量出摆线的长度; B测周期丁:将摆球拉起,然后放开,在摆球某次通过最低点时,按下秒表开始记时,同时将此次通过最低点作为第1次,接着一直数到摆球第60次通过最低点时,按下秒表停止记时,读出这段时间t,算出单摆的周期T=t/60
10、; C. 将所测得的L和T代人单摆的周期公式,算出g,将它作为实验的最后结果写入实验报告中去。(不要求进行误差计算)。 上述步骤中错误或遗漏的步骤有_,应改正为_. 3用单摆测定重力加速度实验中,得到如下一组有关数据: (1)利用上述数据在图316中描出图线 (2)利用图线,取42=39.5,则重力加速度大小为_。 (3)在实验中,若测得g值偏小,可能是下 列原因中的 ( ) A计算摆长时,只考虑悬线长度,而未 加小球半径 B测量周期时,将九次全振动误记为 n+1次全振动 C计算摆长时,将悬线长加小球直径 D. 单摆振动时,振幅偏小 4在用单摆测重力加速度实验中,操作时,必须注意下面的问题。请
11、在横线上填上题设中的关键问题。 A摆球要选用密度较_而直径较_的小球。摆线要选取较_。且线径较_和不易伸长的线。 B. 在固定摆线上端时应用铁夹夹紧,不要缠绕,悬点要固定不变,以免在摆动过程中_发生变化。 C摆长是从_到_的距离,测量时要尽量准确。 D实验时必须控制摆角在_以内, 并且要让单摆在_内摆动。 E测量单摆周期时,等单摆自由振动几次 之后,从摆球经过_位置开始记 时,因为这时摆球的速度_,容易 观察,可以减小误差。 5图31 7是一只秒表,这只秒表最小分度是 _,最大计时是_。此表所记录的时 间示数为_。 6。在做“用单摆测定重力加速度”的实验时,用摆长L和周期T计算重力加速度的公式
12、是g=_。某同学做此实验时,测得摆球直径为16.0mm,用米尺测量摆长,结果如图3-l 8所示。测量单摆完成38次全振动的时间的秒表读数如图319所示,则摆长L=_cm,秒表读数为_s,当地重力加速度为g=_ms2(保留三位有效数字)。【答案与提示】 1B(根据知,g偏小可能原来是L的测量值偏小或T的测量值偏大。选项A中摆线拉得过紧,使L变大,因此测得g偏大;选项B中,在摆长已测定情况下,由于悬点松动使摆长增加,实际振动的摆长大于测量值,所以测量譬值也偏小。选项C和D均为测得的周期偏小,故g值偏大。) 2A、B、C三处均有遗漏和错误的地方。A改正为:要用游标卡尺测摆球的直径d,摆长L=摆线长(
13、l)+摆球半径(d/2)(或用米尺测量摆长时应取悬点至球心的距离)。B改正为:T=t/29.5c改正为:应多次测量,然后取平均值,将平均值的g作为实验的最后结果。这里所要考查的是学生是否会正确测量摆长和周期,尤其是要理解多次测量、取平均值的实际意义。 3(1)如图320(2)9.875ms2(由图可知,只有第1次测量数据偏离直线较远,也说明摆长太短,测量误差较大。从第2次至第5次的结果均在图线上。T2=(4.82.4)s2=2.4s2,L=(1.20.6)m=0.6m,k=,根据例3知,在T2-L图象中,g=,k为图线的斜率,且k=,此处k=,k=1/k,所以g=39.5ms2=9.875ms
14、2 (3)A(根据知,只有选项A的情况使g值偏小,其余都偏大。) 4A(大、小、长、细;B。摆长发生变化;C。摆线悬点,摆球球心;D。5。,竖直平面(防止摆球做圆锥摆运动);E。平衡位置,最大。A项操作的目的是尽量使摆球的运动接近理想中的单摆B项操作的目的是尽量保证摆长在振动中保持不变。C项强调测量摆长时不要将摆球的半径漏掉。D项操作的目的是防止摆球做圆锥摆运动,要求释放摆球时既不得使摆球旋转,又不能给它以水平方向的初速。E项操作的目的是保证测单摆振动周期时既方便观察、方便记录全振动次数,又能减小计时误差。) 50.1 s,15min,3422 6,0.990,75.2,9.95用心 爱心 专心
