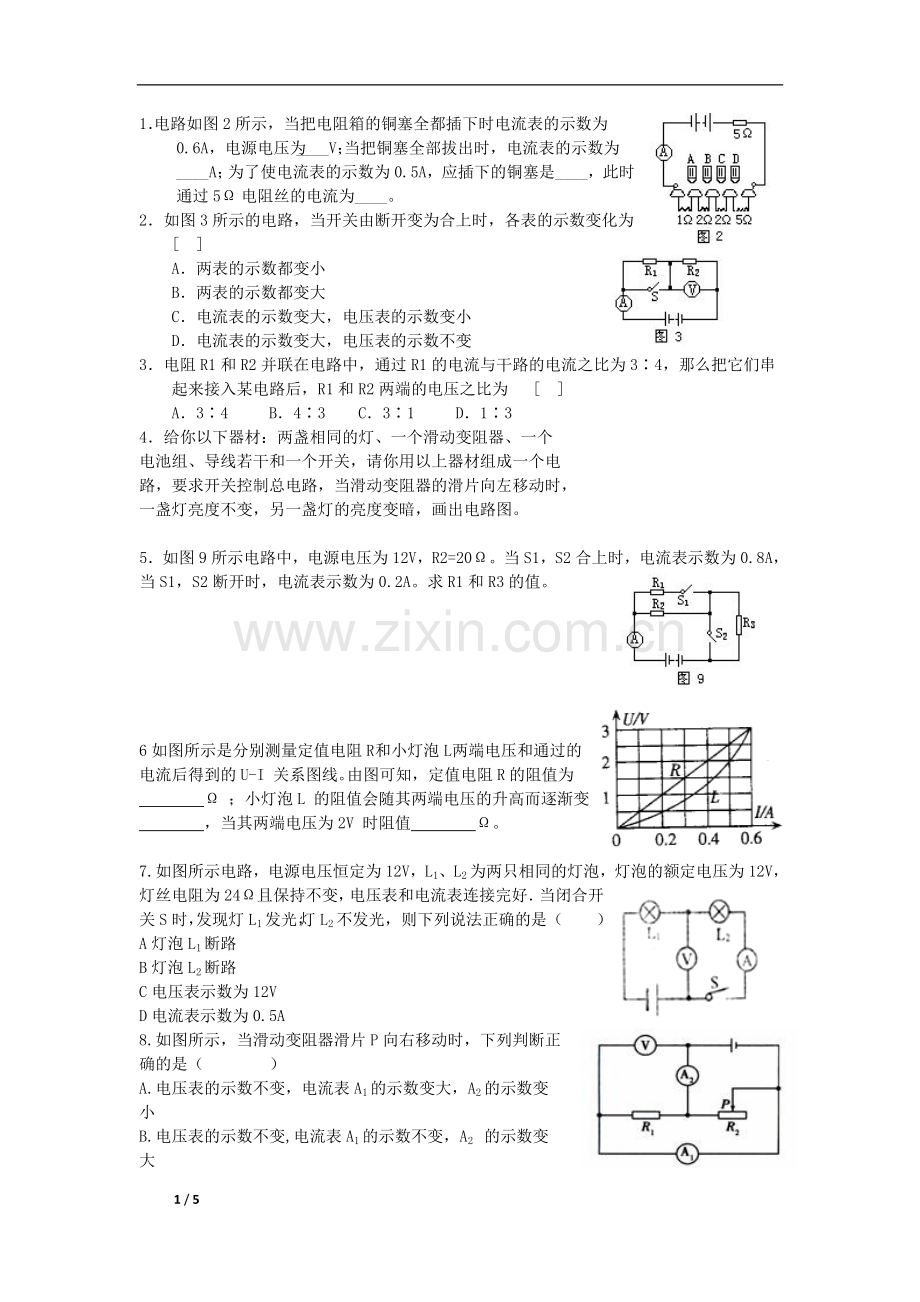

1．电路如图2所示，当把电阻箱的铜塞全都插下时电流表的示数为0.6A，电源电压为____V；当把铜塞全部拔出时，电流表的示数为____A；为了使电流表的示数为0.5A，应插下的铜塞是____，此时通过5Ω电阻丝的电流为____。
2．如图3所示的电路，当开关由断开变为合上时，各表的示数变化为 [ ]
A．两表的示数都变小
B．两表的示数都变大
C．电流表的示数变大，电压表的示数变小
D．电流表的示数变大，电压表的示数不变
3．电阻R1和R2并联在电路中，通过R1的电流与干路的电流之比为3∶4，那么把它们串起来接入某电路后，R1和R2两端的电压之比为 [ ]
A．3∶4 B．4∶3 C．3∶1 D．1∶3
4．给你以下器材：两盏相同的灯、一个滑动变阻器、一个
电池组、导线若干和一个开关，请你用以上器材组成一个电
路，要求开关控制总电路，当滑动变阻器的滑片向左移动时，
一盏灯亮度不变，另一盏灯的亮度变暗，画出电路图。
5．如图9所示电路中，电源电压为12V，R2=20Ω。当S1，S2合上时，电流表示数为0.8A，当S1，S2断开时，电流表示数为0.2A。求R1和R3的值。
6如图所示是分别测量定值电阻R 和小灯泡L 两端电压和通过的电流后得到的U-I 关系图线。由图可知，定值电阻R的阻值为 Ω ；小灯泡L 的阻值会随其两端电压的升高而逐渐变 ，当其两端电压为2V 时阻值 Ω。
7.如图所示电路，电源电压恒定为12V，L1、L2为两只相同的灯泡，灯泡的额定电压为12V，灯丝电阻为24Ω且保持不变，电压表和电流表连接完好．当闭合开关S时，发现灯L1发光，灯L2不发光，则下列说法正确的是（ ）
A灯泡L1断路
B灯泡L2断路
C电压表示数为12V
D电流表示数为0.5A
8.如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A.电压表的示数不变，电流表A1的示数变大，A2的示数变小
B.电压表的示数不变,电流表A1的示数不变，A2 的示数变大
C.电压表的示数与A1的示数的比值变大，A2的示数变小
D.电压表的示数与A1的示数的比值不变，A2 的示数变小

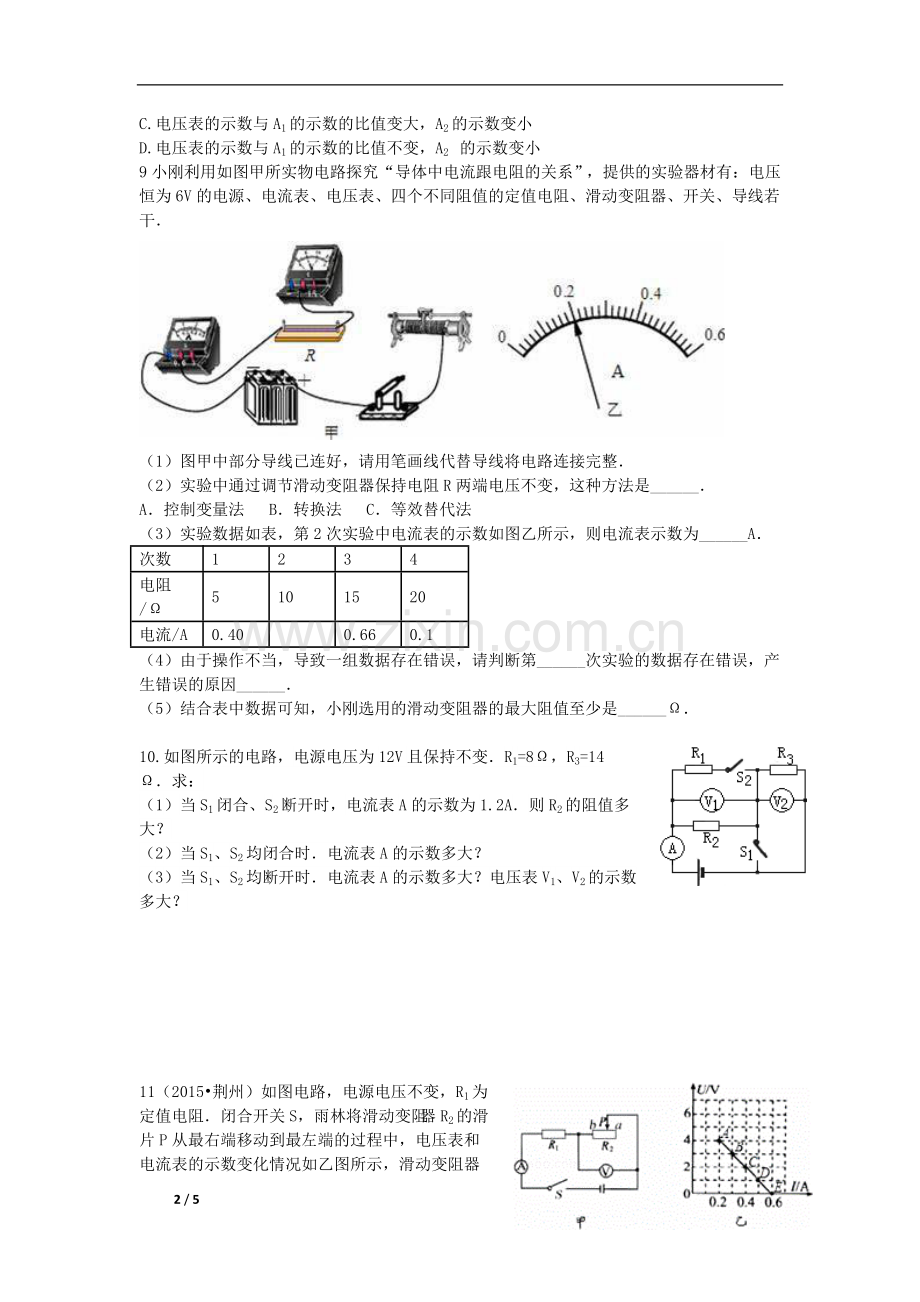

9小刚利用如图甲所实物电路探究“导体中电流跟电阻的关系”，提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干．
（1）图甲中部分导线已连好，请用笔画线代替导线将电路连接完整．
（2）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是______．
A．控制变量法 B．转换法 C．等效替代法
（3）实验数据如表，第2次实验中电流表的示数如图乙所示，则电流表示数为______A．
次数
1
2
3
4
电阻/Ω
5
10
15
20
电流/A
0.40
0.66
0.1
（4）由于操作不当，导致一组数据存在错误，请判断第______次实验的数据存在错误，产生错误的原因______．
（5）结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是______Ω．
10.如图所示的电路，电源电压为12V且保持不变．R1=8Ω，R3=14Ω．求：
（1）当S1闭合、S2断开时，电流表A的示数为1.2A．则R2的阻值多大？
（2）当S1、S2均闭合时．电流表A的示数多大？
（3）当S1、S2均断开时．电流表A的示数多大？电压表V1、V2的示数多大？
11（2015•荆州）如图电路，电源电压不变，R1为定值电阻．闭合开关S，雨林将滑动变阻器R2的滑片P从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如乙图所示，滑动变阻器R2的最大阻值是 Ω；滑动变阻器的滑片P在中点时，电流表的示数为 A．
12如图，电源电压恒定，电阻R1=10 Ω，R2=15 Ω，R阻值一定但未知，当单刀双掷开关S掷向a（同时与b断开），电压表示数为2.0 V.若掷向b（同时与a断开），电压表示数可能为 （ ）
A. 3.0 V B. 2.5 V C. 2.0 V D. 1.5 V
13小明同学要测量某未知电阻的阻值（整个实验过程中电源电压保持不变）
（1）按照图甲电路图正确连接电路后，闭合开关，小明发现电流表无示数，但电压表示数很大．电路中出现的故障原因是______．
（2）排除故障后，电流表和电压表的示数如图乙所示，则R0=______Ω．接下来小明调整变阻器的滑片继续测量，这样做的目的是______．
（3）小明想利用这些器材测量另一个未知电阻Rx的阻值，但发现电流表已经损坏．小华帮他设计另一个实验方案：利用图丙所示的电路，先闭合开关S、S1，记下电压表的示数U1，再______，记下电压表示数U2．则Rx=____________
（4）小明看了一下滑动变阻器的铭牌标有“20Ω 2A”，他认为在电流表损坏的情况下，利用原电路（图甲）也能测量出Rx的阻值，其实验方案是__________________________________
_________________________________________________________________________。
（5）第（4）问中小明的实验方案中最大不足之处是________________________________，应该如何改进__________________________________。
14如图所示的电路中，电源电压不变，闭合开关S1、S2，电压表示数为U1；接着只断开开关S2，此时电压表示数为U2，若已知U1：U2=5：3，则电阻R1和R2的阻值之比是（ ）
A．1：2 B．2：3 C．3：2 D．5：3
15. 如图是灯L和电阻R的电流随电压变化图像，电阻R的阻值为 Ω，若将他们串联接在电压为2.5V的电源两端，则电路中灯此时的电阻为 Ω．若将它们并联接在电压为4V的电源两端，电路中的总电流为_____A。
16如图所示电路，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为 ，乙电表的示数为 ．
17如图所示电路，电阻R1=3Ω，R2=2Ω．闭合开关S，电流表A的示数 ，电流表A1的示数 （以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于 Ω．
18要测量一个阻值约为几百欧的电阻Rx．实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0～0. 6A、0～3A）、学生用电压表（量程为0～3V、0～15V）、滑动变阻器R1和电阻箱R2(0～9999Ω 5A)各一个，开关、导线若干．
(1)小明用伏安法测量该电阻，右图是小明连接的电路．连接电路时，小明注意到了开关应 ；接通电路前，小明还应将滑动变阻器的滑片滑至最 （左／右）端．接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V．请你判断：
①电路中哪一个元件有故障？答： ；
②该元件发生了什么故障？答： ．
(2)在排除故障换用新元件后，经检查电路完好．闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是 ．所以按小明所选的器材不能用伏安法测出该电阻的值．
(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值．
(a)在虚线方框中画出实验电路图；
(b)简述实验步骤：
；（用相应的字母表示各个测出的物理量）
(c)写出待测电阻Rx的表达式： ．
19在如图甲的电路中，电源电压为9V且保持不变，电流表的规格为“0～0.6A”，电压表的规格为“0～15V”，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图乙所示，求：
（1）灯泡正常发光时的电流．
（2）当电流表示数为0.4A时，电压表的示数．
（3）为了保证电路安全，滑动变阻器接人电路中的最小阻值及此时电路消耗的总功率．
