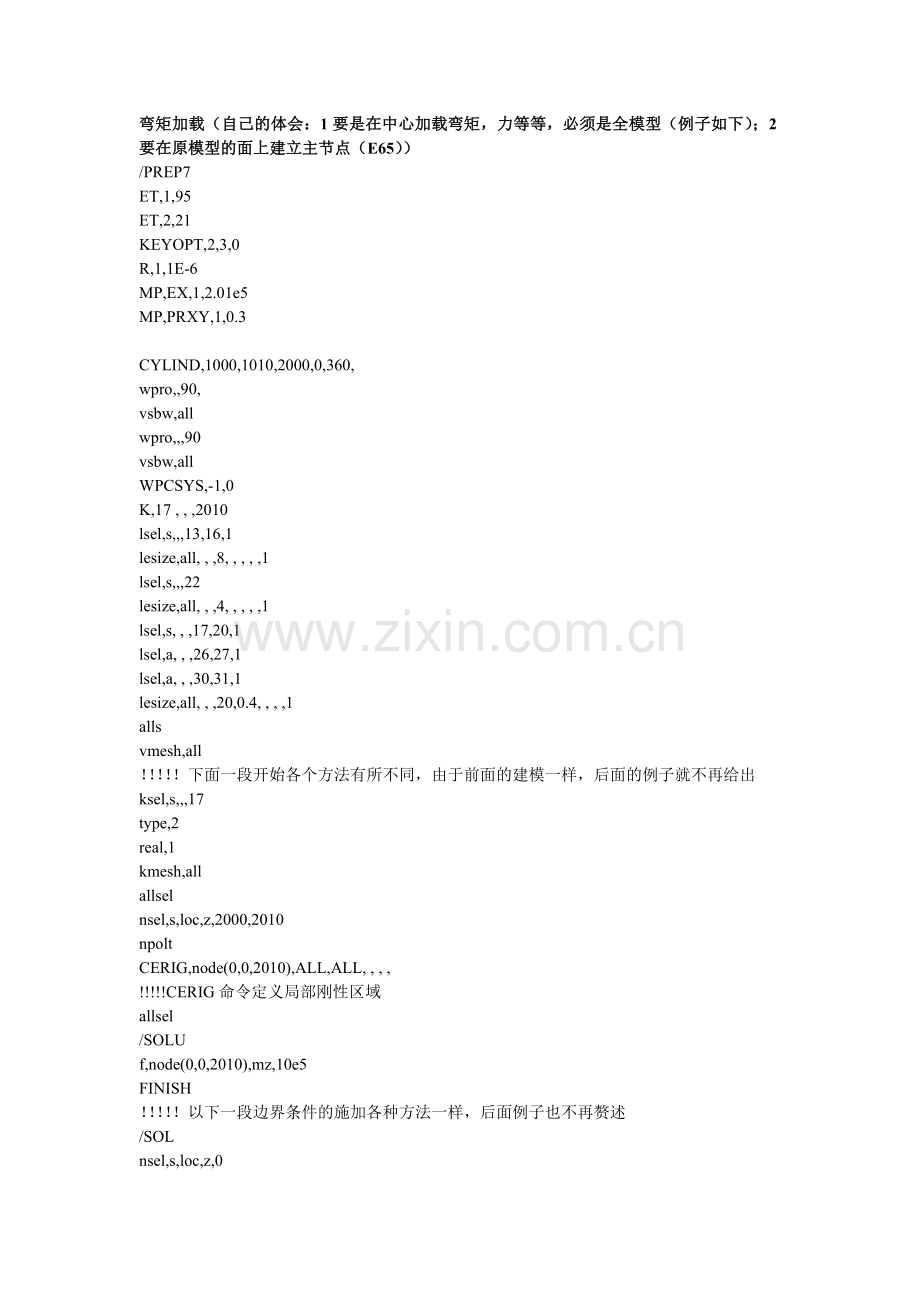

弯矩加载（自己的体会：1要是在中心加载弯矩，力等等，必须是全模型（例子如下）；2要在原模型的面上建立主节点（E65））
/PREP7
ET,1,95
ET,2,21
KEYOPT,2,3,0
R,1,1E-6
MP,EX,1,2.01e5
MP,PRXY,1,0.3

CYLIND,1000,1010,2000,0,360,
wpro,,90,
vsbw,all
wpro,,,90
vsbw,all
WPCSYS,-1,0
K,17 , , ,2010
lsel,s,,,13,16,1
lesize,all, , ,8, , , , ,1
lsel,s,,,22
lesize,all, , ,4, , , , ,1
lsel,s, , ,17,20,1
lsel,a, , ,26,27,1
lsel,a, , ,30,31,1
lesize,all, , ,20,0.4, , , ,1
alls
vmesh,all
！！！！！下面一段开始各个方法有所不同，由于前面的建模一样，后面的例子就不再给出
ksel,s,,,17
type,2
real,1
kmesh,all
allsel
nsel,s,loc,z,2000,2010
npolt
CERIG,node(0,0,2010),ALL,ALL, , , ,
!!!!!CERIG命令定义局部刚性区域
allsel
/SOLU
f,node(0,0,2010),mz,10e5
FINISH
！！！！！以下一段边界条件的施加各种方法一样，后面例子也不再赘述
/SOL
nsel,s,loc,z,0
d,all,all
allsel
solve

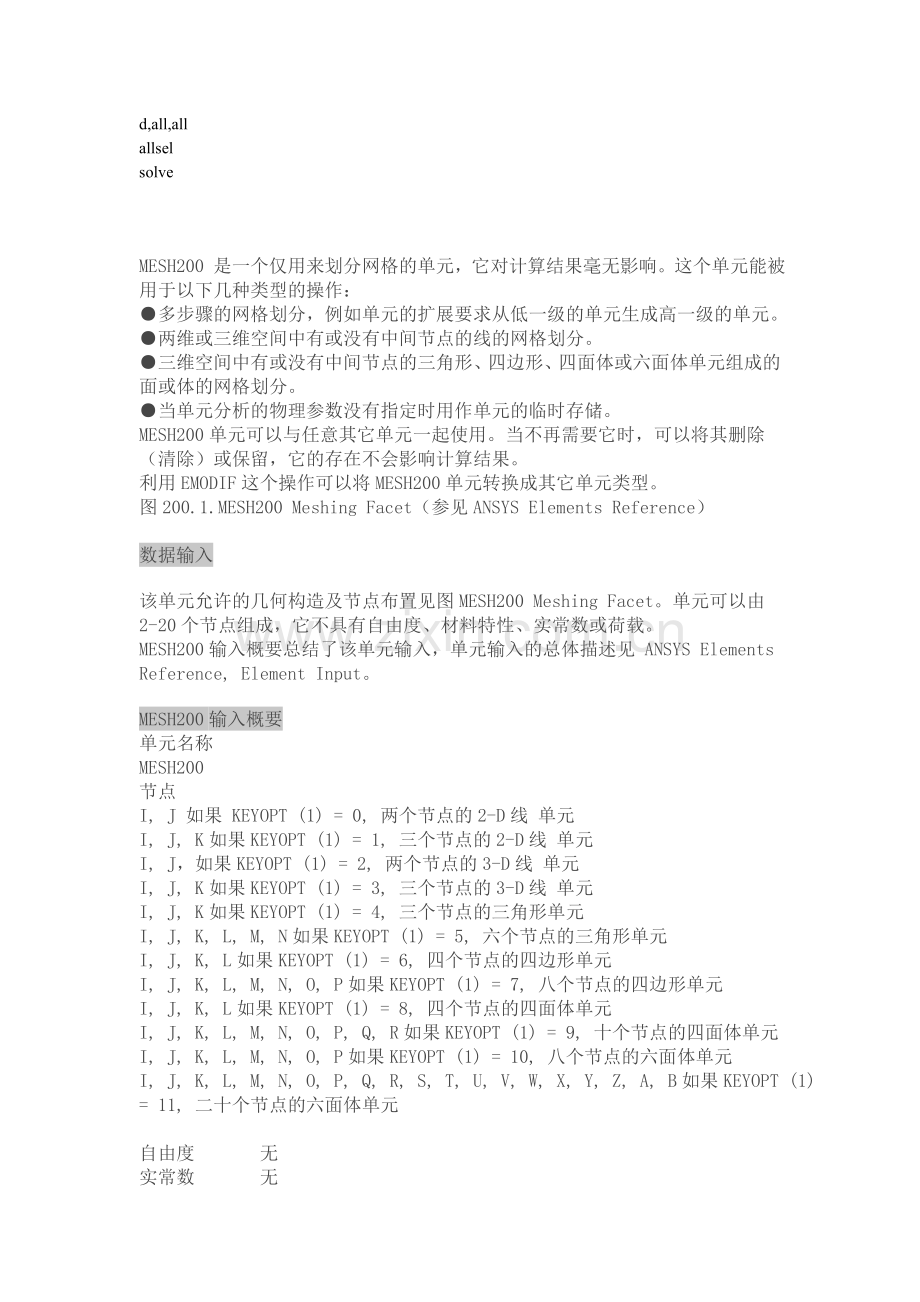

MESH200 是一个仅用来划分网格的单元，它对计算结果毫无影响。这个单元能被用于以下几种类型的操作：
●多步骤的网格划分，例如单元的扩展要求从低一级的单元生成高一级的单元。
●两维或三维空间中有或没有中间节点的线的网格划分。
●三维空间中有或没有中间节点的三角形、四边形、四面体或六面体单元组成的面或体的网格划分。
●当单元分析的物理参数没有指定时用作单元的临时存储。
MESH200单元可以与任意其它单元一起使用。当不再需要它时，可以将其删除（清除）或保留，它的存在不会影响计算结果。
利用EMODIF这个操作可以将MESH200单元转换成其它单元类型。
图200.1.MESH200 Meshing Facet（参见ANSYS Elements Reference）

数据输入
该单元允许的几何构造及节点布置见图MESH200 Meshing Facet。单元可以由2-20个节点组成，它不具有自由度、材料特性、实常数或荷载。
MESH200输入概要总结了该单元输入，单元输入的总体描述见 ANSYS Elements Reference, Element Input。
MESH200输入概要
单元名称
MESH200
节点
I, J 如果 KEYOPT (1) = 0, 两个节点的2-D线 单元
I, J, K如果KEYOPT (1) = 1, 三个节点的2-D线 单元
I, J，如果KEYOPT (1) = 2, 两个节点的3-D线 单元
I, J, K如果KEYOPT (1) = 3, 三个节点的3-D线 单元
I, J, K如果KEYOPT (1) = 4, 三个节点的三角形单元
I, J, K, L, M, N如果KEYOPT (1) = 5, 六个节点的三角形单元
I, J, K, L如果KEYOPT (1) = 6, 四个节点的四边形单元
I, J, K, L, M, N, O, P如果KEYOPT (1) = 7, 八个节点的四边形单元
I, J, K, L如果KEYOPT (1) = 8, 四个节点的四面体单元
I, J, K, L, M, N, O, P, Q, R如果KEYOPT (1) = 9, 十个节点的四面体单元
I, J, K, L, M, N, O, P如果KEYOPT (1) = 10, 八个节点的六面体单元
I, J, K, L, M, N, O, P, Q, R, S, T, U, V, W, X, Y, Z, A, B如果KEYOPT (1) = 11, 二十个节点的六面体单元

自由度    无
实常数    无
材料特性  无
面荷载    无
体荷载    无
特殊特征  无
KEYOPT(1)
0 --  两个节点的2-D线 单元
1 --  三个节点的2-D线 单元
2 --  两个节点的3-D线 单元
3 --  三个节点的3-D线单元
4--  三个节点的三角形单元
5 --  六个节点的三角形单元
6--  四个节点的四边形单元
7 --  八个节点的四边形单元
8 --  四个节点的四面体单元
9 --  十个节点的四面体单元
10 --  八个节点的六面体单元
11 --  二十个节点的六面体单元
KEYOPT(2)
0 --  需进行形状校核(默认)
1 --  单元无需进行形状校核
数据输出
这个单元没有数据输出
假定与约束
当这个单元是三角形单元或四边形单元时，它的形状校核如同‘非结构壳’；当这个单元是四面体单元或六面体单元时，它的形状校核如同SOLID92,、SOLID45或 SOLID95，通过形状校核后的网格划分将产生比较均匀的单元。如果KEYOPT(2) = 1，单元无需进行形状校核。
产品限制
这个单元没有明确的产品限制。
例：
FINISH
/CLEAR
/PREP7
  ET, 1, MESH200    !定义单元
  KEYOPT, 1, 1, 6   !4节点的四边形单元
  ET, 2, SOLID45    !四面体三维单元
  MP, EX, 2000000
  MP, NUXY, 0.3

  BLC4, 0, 0, 10, 6
  ESIZE, , 3
  TYPE, 1
  AMESH, ALL

  TYPE, 2
  VEXT, 1,,, ,,5
  FINISH
