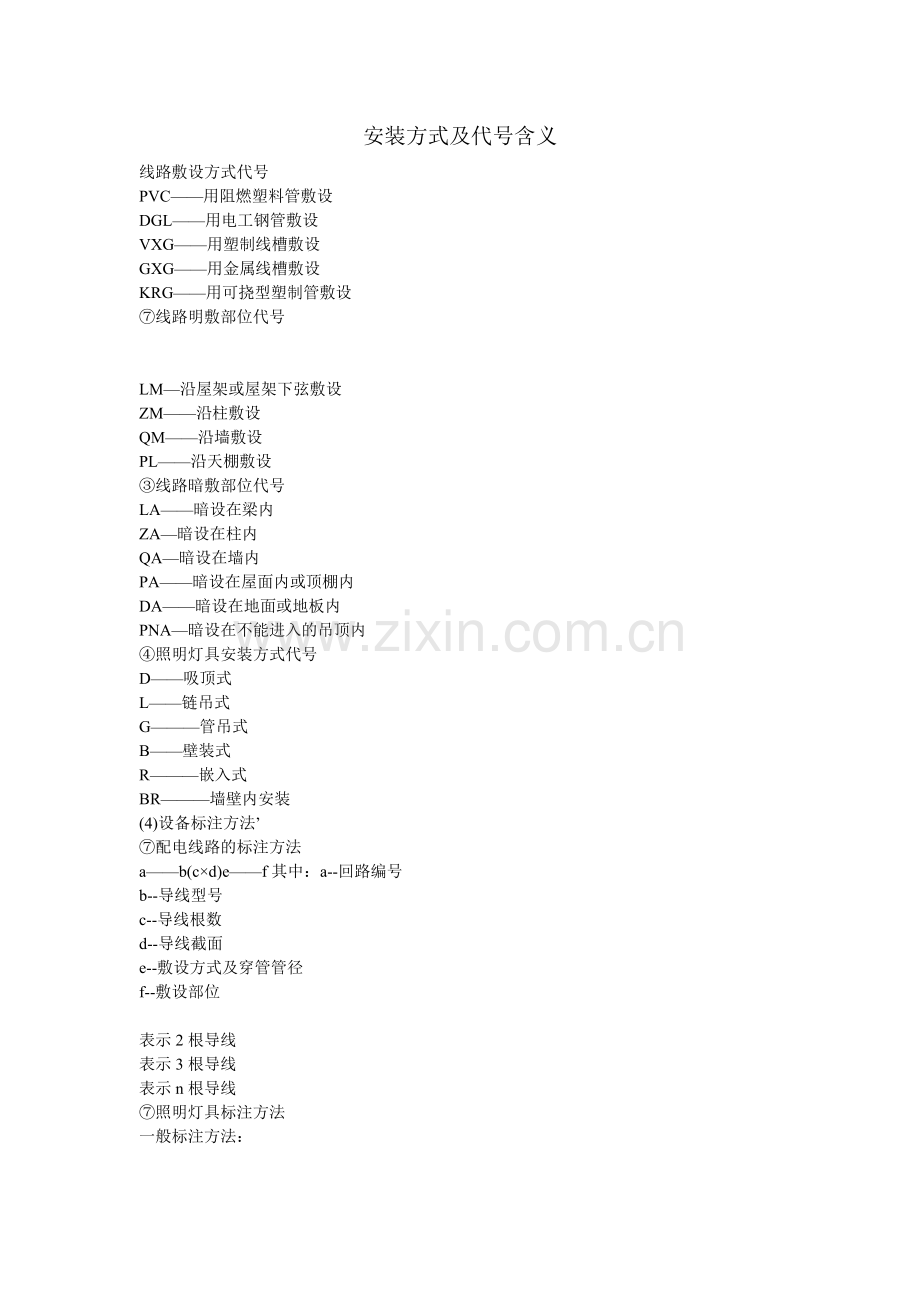

安装方式及代号含义
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位

表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：

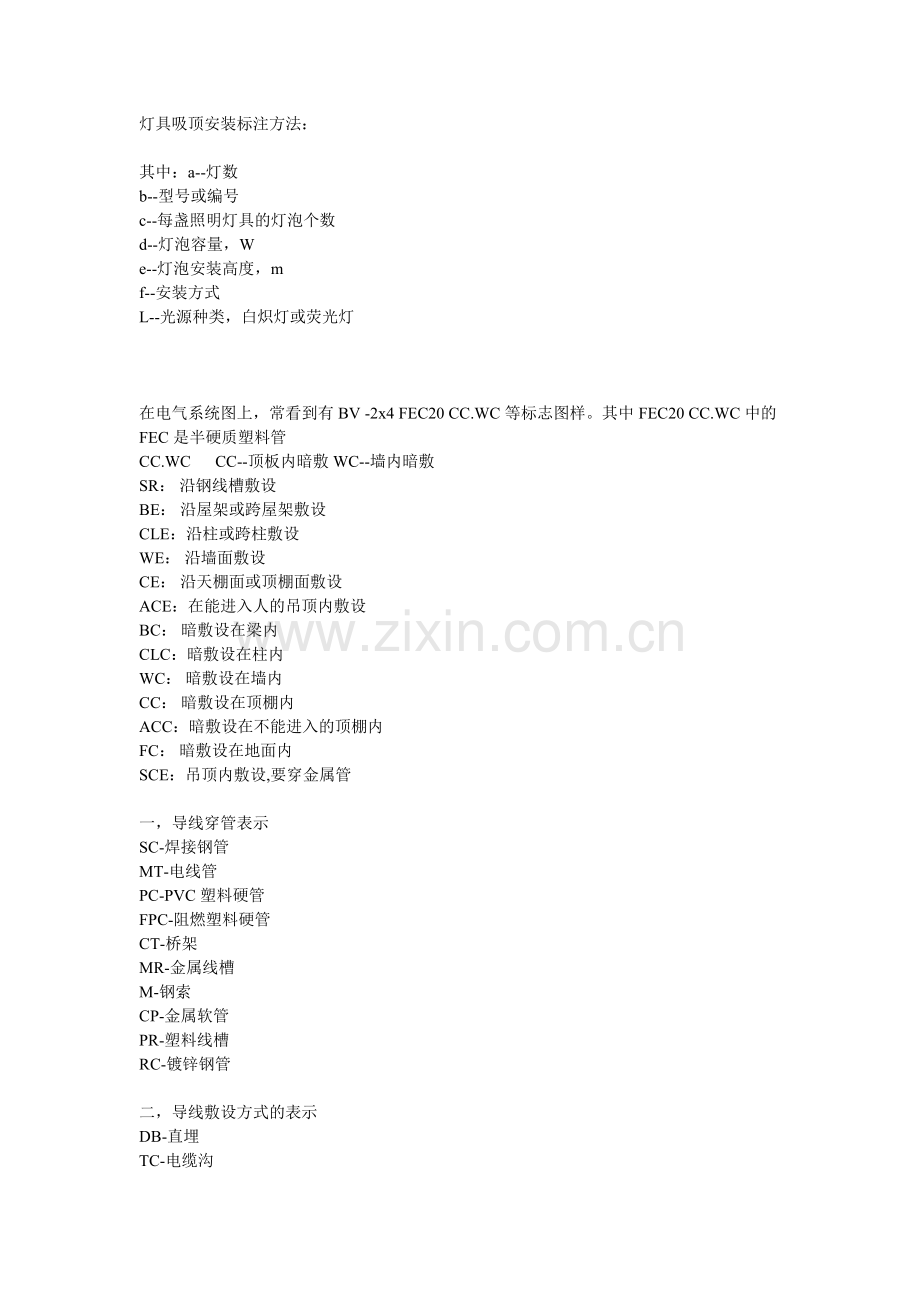

灯具吸顶安装标注方法：

其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯

在电气系统图上，常看到有BV -2x4 FEC20 CC.WC等标志图样。其中FEC20 CC.WC中的FEC是半硬质塑料管
CC.WC      CC--顶板内暗敷 WC--墙内暗敷
SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管

一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管

二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷

三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上

沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC

导线敷设部位的标注

沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
FC--地板内暗敷
WC--墙内暗敷
CC--顶板内暗敷
.. ACC--吊顶内敷设
CE--沿顶板明敷

GGD/M/J①②③
G－交流低压配电柜
G－电器元件固定安装，固定接线
D/M/J－D：电力用柜 M：面板操作 J：静电电容器
①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA
②－主电路方案代号
③－辅助电路方案代号

PGL □—□
P－低压开启式配电柜
G－电器元件固定安装，固定接线
L－动力用
前面□－设计序号
后面□－主电路方案号
PGL1型为15KA（有效值），PGL2型为30KA（有效值）；

现在PGL已基本不用了，动力大部分采用GGD了。

电气符号大全
SR： 沿钢线槽敷设
BE： 沿屋架或跨屋架敷设
CLE：沿柱或跨柱敷设
WE： 沿墙面敷设
CE： 沿天棚面或顶棚面敷设
ACE：在能进入人的吊顶内敷设
BC： 暗敷设在梁内
CLC：暗敷设在柱内
WC： 暗敷设在墙内
CC： 暗敷设在顶棚内
ACC：暗敷设在不能进入的顶棚内
FC： 暗敷设在地面内
SCE：吊顶内敷设,要穿金属管
一，导线穿管表示
SC-焊接钢管
MT-电线管
PC-PVC塑料硬管
FPC-阻燃塑料硬管
CT-桥架
MR-金属线槽
M-钢索
CP-金属软管
PR-塑料线槽
RC-镀锌钢管
二，导线敷设方式的表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架，梁
WE-沿墙明敷
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
HSM8-63C/3P
DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，
HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）
DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关
其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下
矿用铠装控制电缆；MKVV22,MKVV32   2*0.5,3*0.75,4*4,------37*1.5mm
铠装控制电缆；KVV22,KVV32,KVVR22   2*0.5,3*0.75,4*4,------37*1.5mm
铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装阻燃屏蔽控制电缆;
ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22
2*0.5,3*0.75,4*4,------37*1.5mm
铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23   5对,10对------2400
对,0.4-0.5-0.6-0.7-0.8-0.9线径
铠装充油通信电缆;HYAT22,HYAT23,NYAT53   5对,10对------800对
0.4-0.5-0.6-0.7-0.8-0.9线径
铠装阻燃通信电缆;
ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53
5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径
矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32
5对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径
铠装计算机电缆；
DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22
DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22
1*2*0.75   2*2*1.0   3*2*1.5   ------30*2*1.5mm
铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23
PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY32
4芯-6芯-8芯-9芯------6
型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘    V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽    P2－铜带屏蔽  P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5MM 1：代表单芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
2、规格表示法的含义
    规格采用芯数、标称截面和电压等级表示
    ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，
     如：4*(1*185)+1*95 0.6/1KV
    ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，
     如：4**185+1*95 0.6/1KV
    ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T
举例，从电源引入端开始向配出端顺序看：
1、SCB10-2000 10/0.4 D/Yn11
干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；
2、TMY-3[2*(125*10)]+1*(125*10)
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；
3、MT40H1/3P  MIC5.0  I=3200A
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；
4、4000/5A
进线侧电流互感器变比，4000/5
5、NS100H/3P  I=100A  GPU3-60II
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；
6、D1:MNS 1000*1000*2200
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；
7、D2、D3:无功功率补偿
电容补偿柜
8、GLR-1250/3P,ZWK ARC-12/J
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；
9、FYS-0.22
浪涌吸收保护（避雷器）；
10、NT100-100A
熔断器，100A；
11、LC1-DPK12M7C
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；
12、FK-Dr30/440/7
电容器组回路串接电抗器，防止瞬间切换过电流；
13、10*MKPg0.44-30-3
10组电容器，MKPg0.44型号，30KVar、三相；
14、D7，含4套NS系列断路器
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；
15、112KW WDZA-YJY-4*185+E95
该出线回路为112KW负荷，出线电缆为无卤低烟*阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；
16、ACR220E、300/5
安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；
17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A
低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
18、标注：3-7-N3之类
不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）；
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。
