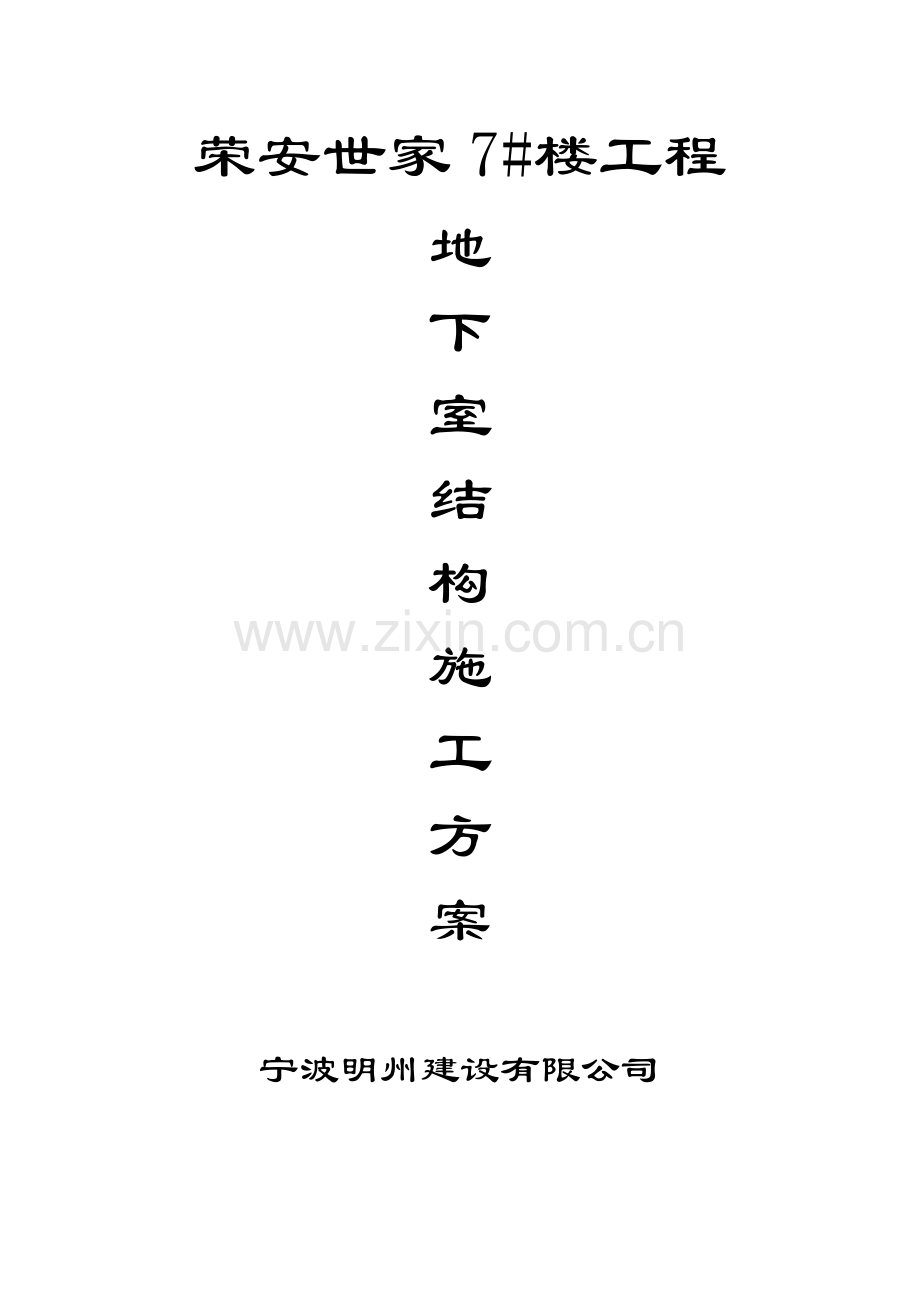

荣安世家7#楼工程
地
下
室
结
构
施
工
方
案

宁波明州建设有限公司

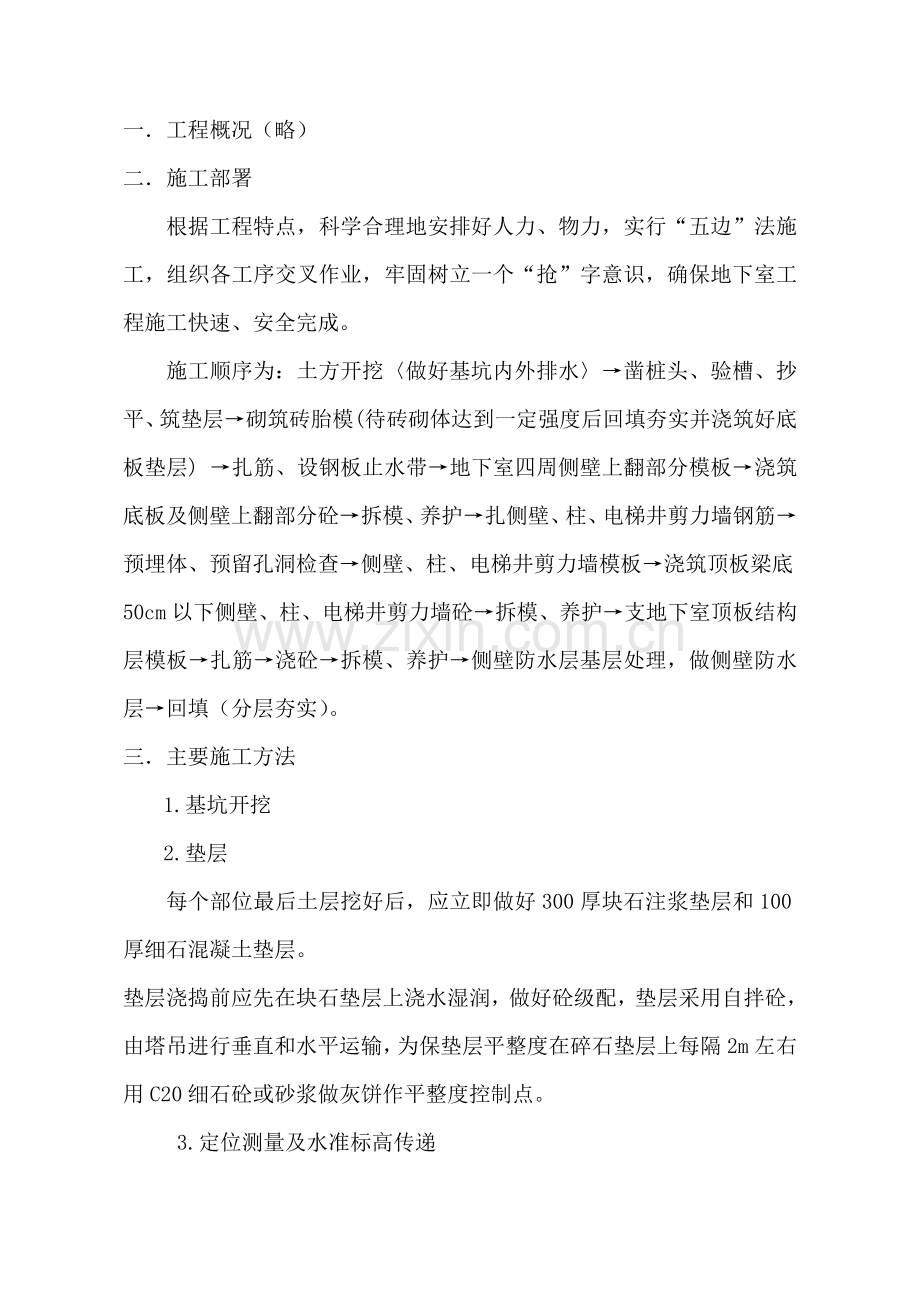

一．工程概况（略）
二．施工部署
根据工程特点，科学合理地安排好人力、物力，实行“五边”法施工，组织各工序交叉作业，牢固树立一个“抢”字意识，确保地下室工程施工快速、安全完成。
施工顺序为：土方开挖〈做好基坑内外排水〉→凿桩头、验槽、抄平、筑垫层→砌筑砖胎模(待砖砌体达到一定强度后回填夯实并浇筑好底板垫层) →扎筋、设钢板止水带→地下室四周侧壁上翻部分模板→浇筑底板及侧壁上翻部分砼→拆模、养护→扎侧壁、柱、电梯井剪力墙钢筋→预埋体、预留孔洞检查→侧壁、柱、电梯井剪力墙模板→浇筑顶板梁底50cm以下侧壁、柱、电梯井剪力墙砼→拆模、养护→支地下室顶板结构层模板→扎筋→浇砼→拆模、养护→侧壁防水层基层处理，做侧壁防水层→回填（分层夯实）。
三．主要施工方法
1.基坑开挖
2.垫层
每个部位最后土层挖好后，应立即做好300厚块石注浆垫层和100厚细石混凝土垫层。
垫层浇捣前应先在块石垫层上浇水湿润，做好砼级配，垫层采用自拌砼，由塔吊进行垂直和水平运输，为保垫层平整度在碎石垫层上每隔2m左右用C20细石砼或砂浆做灰饼作平整度控制点。
3.定位测量及水准标高传递
用经纬仪及长钢尺按图纸设计及定位控制桩定出各轴线，作出红
漆标记，用水准仪精确地将原始水准标高逐点传递到控制点上，并应定期与原始基准点作校核。
4.模板工程
承台、基础梁、电梯井、集水井等底板以下部分均采用砖胎模，以上用九夹板木模，砖胎模采用MU10标准砖，M10水泥砂浆砌筑。深度小于0.7米用半砖砌，深度0.7∽1.2米用一砖，1.2米以上用一砖砌并每隔2米左右设370×640砖垛一只，300厚块石注浆垫层和100厚细石砼垫层宽度为砖垛外侧100。砖胎模用1:3水泥砂浆将内侧抹光，接槎处留斜槎，无法留斜槎时设2Ф6.5@500,长度为1000，待砌体达到一定强度后用塘碴回填并分层夯实后再浇筑底板垫层，底板垫层底标高应在砖砌体顶面上，以防止受荷后砖模倒塌。侧壁、分隔墙、电梯井剪力墙全部使用九夹板木模，施工时为保证结构各部分形状尺寸和相互位置准确，支撑应牢固，具有足够刚度、强度和稳定性，接缝严密不漏浆，具体措施：
a.地下室四周侧壁内外模板用Ф12对销螺栓在中间满焊50×50×4止水片，并在迎水面焊Ф6.5短筋，外设30×30×20木垫块，待侧壁拆模后，凿去木垫块用气焊将螺栓割除，然后再用1:2防水砂浆抹平。壁板木模除对销螺栓外用200×50木夹档和Ф48×3.5钢管纵横夹紧成稳定整体。
b.深梁和剪力墙中穿入对销螺栓均应双螺母，间距纵横50cm。
c.模板应设钢管支撑架，立杆间距为800×800，步距为1800，每隔5.6米设纵横剪刀撑确保支撑牢固，稳定，不变形。固定模板用的铁丝和螺栓不得穿过防水砼结构。
5.钢筋工程
a.钢筋应有质保书，进场后应抽样做好各项力学指标及焊接测试，合格后方可使用。
b.部分钢筋在施工现场制作安装，部分钢筋在钢筋制作场所制作。吊运入施工现场进行安装，绑扎顺序为承台→地梁→底板→侧壁钢板止水带→柱、侧壁插筋，-500×3钢板止水带应对迎水面作上下左右全面封闭，固定牢固，焊缝应满焊。
c.加工好的钢筋必须按料单挂牌、分类堆放，发出时由专人负责发放。
d.竖向钢筋大于Ф18采用竖向压力焊，水平钢筋采用对焊，安装钢筋采用电弧焊接，焊接长度及接头位置均应符合设计及有关规范要求。
e.因承台深度较大，个别面积特大，上下层钢筋应设Ф25马镫筋，每平方米一只（底板设Ф14马镫筋），侧板设置“∽”拉结筋每平方米一只，以上均按梅花状布置，底部加高标号水泥砂浆垫块垫实。
f.钢筋绑扎完毕后必须与水电配合复验预留孔、管及各预埋体，严禁事后开凿。结构内部设置的各种钢筋以及绑扎铁丝，均不得接确模板。
6.砼工程
a.地下室工程砼采用C40/S8自防水砼，浇筑前根据工程特点（大体积）、环境条件事先厂方研商好配合比及供应，泵送设施安放位置，浇筑由专业人员进行。
b.底板砼浇筑顺序由低到高，大承台应采用斜面自然流淌分层推进，上下各布置二台插入式振动器配合泵送，确保砼密实，侧壁砼应均匀、对称分层浇筑，各层高度40-50cm，严格控制前层砼初凝前应将后层砼振捣完毕。
c.底板砼的泌水处理：当砼大坡面接近尽端模板时，应改变浇捣方向，即从尽端往回，
与原斜坡汇成一集水坑，同时又加强两边模板砼的浇捣强度，这样集水坑逐步在中间缩少成水潭，用软管泵把水排除，使砼中最后泌水排净，从而保证砼的质量。
d.底板砼的表面处理：基础砼表面经过浇捣后表面水泥浆较厚，如不进行处理易造成表面裂缝。具体做法：首先按设计标高用长刮尺刮平，然后再用钢棍筒碾压几遍，再用木蟹二次打磨压实，以闭合收水裂缝并使砼表面平整一致。待达到一定强度后用薄膜覆盖，上面再盖塑料薄膜、棉被、草包或麻袋，专人浇水养护（降温处理），不少于10天。
e.整个地下室分三次浇筑：第一次浇承台、地梁、底板及上翻25cm侧壁，为防止防水作用，在侧壁中设钢板止水带。第二次浇柱、电梯井剪力墙、侧壁在顶板结构梁下50cm处，第三次浇筑地下室顶板。
四．大体积砼施工及抗渗措施
a.根据设计要求砼为C40，抗渗等级S8，为确保砼自防水作用，其原材料选用严格按规范要求，采用选材、试验，最后定点的方法。该底板面积大，承台砼浇捣厚，在承台中部的水化热不易散发等，引起砼温度升高，然后再降温，在升温阶段可能产生表面裂缝，在降温阶段可能产生收缩裂缝。预防裂缝的措施除改进砼配合比设计外，主要从改善砼性能、施工操作工艺、砼养护方面着手。
b.采用商品砼。商砼中含有粉煤灰及减水剂，再加入12%水泥用量的UEA混凝土膨胀剂，具有减水，降低水化热，补偿收缩、提高抗裂的作用。水泥采用水化热比较低的矿渣硅酸盐42.5水泥。砼中石子含泥量不应大于1%，石子粒径5-40，选粒径较大，减少用水量及水泥用量，即可减少温差。砂含泥量不应大于3%，砼含砂率以35%-40%为宜，选粒径较大的中粗砂，可减少用水量，降温升，减少砼收缩。
c.改进商品砼振捣工艺，建议商品砼厂商采用二次投料的砂浆裹石或净浆裹石搅拌新工艺。这样可有效防止水分向石子与水泥沙浆结合面集中，防止形成水膜而界面过渡层疏松多孔。二次投料使硬化后的界面过渡层的结构结实，黏结加强，从而可使砼强度提高10%左右，可减少7%水泥用量。
d.做好砼的泌水处理和表面处理。砼必须进行二次抹面，减少表面收缩裂缝。
e.电梯井承台体积较大，为防止内外温差过大产生温度裂缝，设三个测温点（预埋铁管）用测温仪进行测量，以此调节外部覆盖层厚度，确保内外温差不超过25℃。
f.做好砼的保温保湿养护工作。砼浇筑好后经二次抹面，初凝后采用保温保湿措施，以达到减少温降温升速度，控制砼内外温度关差，确保水泥充分水化，砼强度正常增长的目的。保湿可用满铺塑料薄膜，防止水分蒸发，保温可在塑料薄膜上再铺满二层以上草袋并专人浇水养护不少于10d。
g.做好外墙防水：砼设计为SBS改性沥青卷材，外包封闭式防水，侧壁加1/2砖墙保护，根据本工程特点此做法无法实施，根据有关资料和我公司地下室防水经验建议外墙采用自防水砼加JS复合防水涂料（聚合物—水泥基复合防水涂料）或氰凝103防水涂料，侧壁20厚1∶3砂浆保护层、加1/2砖墙保护，可在潮湿环境下施工，达到最佳防水效果。
hhHh h.地下室外墙侧板经验收合格后，排除积水即使进行四周土方回填工作，回填土应选择质量较好黏土划黄土，含水率应控制在最佳实度、最优含水率范围内，并分层夯实，每层厚约30CM左右，夯实的干密度容重不小于16.5KN/m。
五、施工质量及安全措施
a.施工员要认真熟悉图纸,领会设计意图。施工前要做好技术交底,并做好定位放样工作。浇筑砼时预埋的测温管及保温所需的塑料薄膜、岩棉被、草袋、麻袋，夜间施工手续应提前准备好。管理人员、测量人员、施工人员、后勤人员、测温人员、保温人员、基坑排水等昼夜排班，坚守岗位，各负其责，保证混凝土连续浇筑的顺利进行。柱墙扦筋部位是保温难点，要特别注意盖严。
b.钢筋工程质量保证措施：钢筋是砼结构中的骨架，加强钢筋制作和安装质量管理是钢筋混凝土工程的主要关键。钢筋焊接要有上岗证书，柱筋焊接采用电渣压力焊，梁筋焊接采用闪光对焊方法。严把焊接质量关，确保梁筋、柱筋焊接接头上下垂直，轴线一致符合规范要求。钢筋绑扎完毕要进行全面检查、核对、清理，砼浇捣有专人值班、整修。
c.模板工程的质量保证措施：模板工程是保证结构优质工程的重要因素，保证整体模板的稳定、严密、垂直、平整、轴线准确，标高一致，并用经纬和水平仪控制轴线和标高，做到道道把关，层层落实，事先检查和核对，砼浇捣实要有专人值班，确保模板的良好制度，保证整体工程的顺利进行。
d.砼工程质量保证措施：地下室结构采用商品砼，留好试块，浇筑混凝土前基槽内杂物清理干净，配备专业砼工进行操作，保证砼的密实性，底板标高，表面平整度，确保砼的质量。施工现场对商品砼要逐车进行检查，测定混凝土的坍落度和温度，检查混凝土量是否相符，混凝土温度应控制在10-12℃之间，严禁混凝土施工现场临时加水，不合格的要退回。
e.墙体、柱、梁、筒体轴线、标高、预留洞、预埋件位置要进行检查、复核，做到位置准确，不遗留，避免今后打洞凿眼而影响工程质量。将基础底板标高抄测在柱、墙钢筋上，并作里显标记，供浇砼时找平用。
f.严格遵守安全生产制度，新工人进场时，必须进行安全教育，认真贯彻有关安全文件精神，认真执行有关各专业安全操作规程。
g.由工地专职安全员进行日常性安全检查，并做好记录，发现问题提出整改措施。
h.各作业班组织结合上岗安全交底，每天开展安全上岗检查，保证操作用机具及作业环境的安全。
i.基坑四周应设防护栏杆，施工人员上下应设牢固的带扶手暂时爬梯。

主要劳动力安排及机械设备配置，计划安排。
1、劳动力配备六、
工种名称
人 数
工作内容
专业施工员
2
放样、弹线、施工管理
砼木工
30
砼浇捣、砌砖、粉刷
木工班
40
翻样、制作、支模
钢筋工班
30
翻样、制作、绑扎
塔吊工
2
施工垂直运输
机械班
2
机具操作
电工
2

2、设备配置
机械设备名称
规模型号
数量（台）
总功率（KW）
塔吊

砼输送泵

输送车

插入式振动器

电焊机

平板振动器

对焊机

切断机

弯曲机

平刨机

压刨机

离心水泵

水型潜水泵

搅拌机
