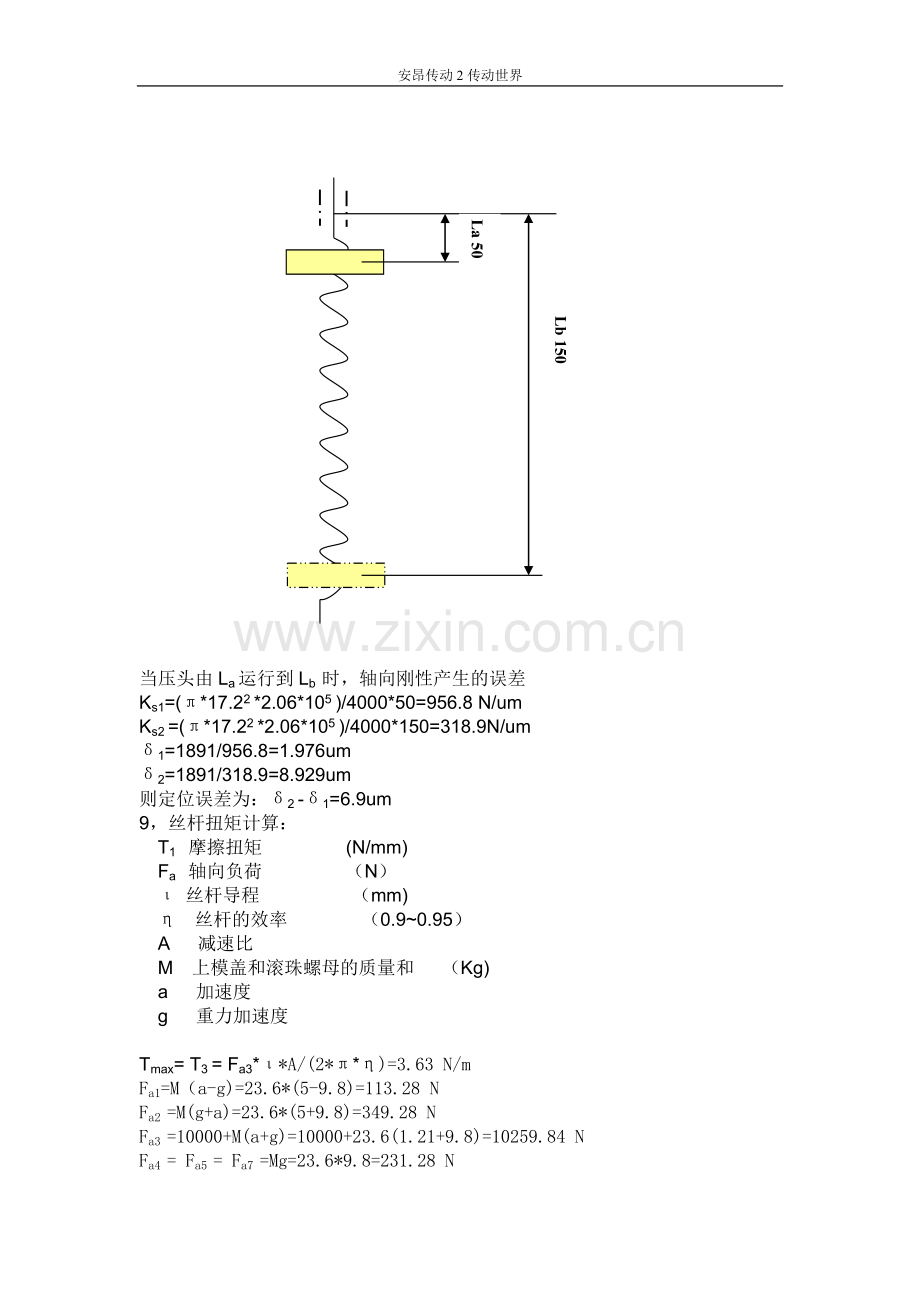

深圳PMI滚珠丝杆选型—计算.doc_第2页
第2页 / 共5页
深圳PMI滚珠丝杆选型—计算.doc_第3页
第3页 / 共5页
深圳PMI滚珠丝杆选型—计算.doc_第4页
第4页 / 共5页
深圳PMI滚珠丝杆选型—计算.doc_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

1、安昂传动5传动世界深圳PMI滚珠丝杆选型计算1, 马达额定转速 3000 最高速度 250 mm/s =5mmm 则 丝杆导程 0.25 *60 *1000 3000 2, 根据行程长度 100mm 则确定丝杆长度150mm 3,轴向容许负荷的计算: C0a : 基本额定静负荷 (kN) Famax : 容许轴向最大负荷 (kN) fs : 静的安全系数Famax= COa C0a= 10*3.0= 30KN fs4,选者滚珠丝杆轴径 20mm 5,其支撑方法为 固定-自由 型6,滚珠丝杆的临界转速计算 N1 : 临界转速 (min-1) Lb 安装间距 E :杨氏模量 (2.06*105N/

2、mm2) I : 螺杆轴的最小断面二次矩 ( mm4) I=d41 /64 (d1螺杆轴沟槽直径) r : 密度 (7.85*106kg/mm3) A: d: 丝杆轴沟槽直径 (mm) :安装方式系数 D : 滚珠中心径 N1 =*(d/ L2b)*107=3.4*(17.2/1502)* 107=51078.6 rpm N2 =7000/D=7000/20.75=3373.5 rpm 由于N21/5J=0.856*10-4 Kg/m211,联轴器选型: K1 负载系数 K2 运转时间系数 K3 起停频率系数 T联轴器 T电机 * K1 * K2* K3 =15.76 N/m V(mm/s) 250mm/s L4 35mm/s L3 L2 L1 L5 t(s) L8 L6 -250mm/s0.2790.1930.250.4870.4370.3290.050.15 L7更多详情咨询:150安1532昂1940(宋r), 安昂传动 传动世界
