电机绝缘规范.doc

作业规程体系文件
文件编号：
第 1 页 共 4页
标题
绝 缘 规 范
版 次： 版
第 次 修 改
1：适用范围：
本文件规定了电机绝缘（绝缘材料）的使用规范，适用于电机嵌线、浸渍各工序绝缘处理的作业和检验依据。
2：引用标准：
GB/T6109.1—2008 《漆包圆绕组线一般规定》
GB/T6109.5—2008《漆包圆绕组线第五部分：温度指数180的聚酯亚胺漆包圆铜线》
GB/T6109.7—2008《漆包圆绕组线第七部分：130级聚酯漆包圆铜线》
GB/T5591.1—2002《电气柔软绝缘复合材料技术要求》
GB/T5591.2—2002《电气柔软绝缘复合材料实验方法》
GB/T13950—1992《电气绝缘用聚酯薄膜实验方法》
ANSI/UL94—1985《阻燃性标准第5章的有关条文》
GB/T11027—1999《有溶剂绝缘漆规范》
ASTMD5637—2000《电绝缘漆耐湿性能的标准实验方法》
HG/T3371—2003《氨基烘干绝缘漆》
JB883—75《电工绝缘漆管》
BSEN60684—3—217—1998《绝缘软套管规范》
IEC60364—5—523—1995《铜芯电线电缆载流量标准》
GB12970.2—2000《电工软铜绞线第2部分 软铜绞线》
三相异步电动机的绝缘等级,按其使用的绝缘材料,可划分为“E级””B级”、“F级”等。本公司一般采用B级和F级绝缘，其绝缘规范如下：
（1）电磁线
特殊客户要求特制产品，按照客户要求，采用型号为QZY—2/180的聚酯亚胺漆包铜圆线（GB6109.5）。正常批量性生产的产品，机座号为H63~H355 E级绝缘电动机允许采用型号为QZ—2/130L的聚酯漆包铜圆线（GB6109.7）；F级绝缘必须选用QZY—2/180型的聚酯亚胺漆包铜圆线（GB6109.5）或者国际认可的同类产品。漆膜厚度按（GB6109.1）取最大厚度和最小厚度的平均值。
（2）槽绝缘
采用以F级粘合剂和优质薄膜复合的6641的聚酯薄膜聚酯纤维非织布柔软复合材料。亦可用聚芳酰胺、聚芳砜、聚口恶二唑耐热纤维与聚酯薄膜复合的柔软复合材料，型号分别为6642、6643、6644。复合材料中聚酯薄膜厚度不小于0.075mm.
不同机座号对应的槽绝缘尺寸见表—1规定。
表—1槽绝缘尺寸
机座号
对应功率等级
对应功率极数
槽绝缘厚度/ mm.
槽绝缘伸出铁心每端最小长度/ mm.
63~71
0.12~0.55
2、4、6、极
0.20 mm.
5 mm.
80~112
0.75~4.0
2、4、6、8极
0.25 mm.
7 mm.
132~160
5.5~18.5
2、4、6、8极
0.30 mm.
10 mm.
180~280
22~90
2、4、6、8极
0.35 mm.
12 mm.
315~355
110~315
2、4、6、8、10极
0.40 mm.
15 mm.
（3）相间绝缘
在绕组端部相间垫入一层与槽绝缘相同的柔软复合材料。
（4）层间绝缘
当采用双层绕组时，在同一槽的上、下层线圈之间垫入一层与槽绝缘相同的柔软复合材料。
编制： 审核： 批准： 年 月 日
浙江铁宝电机有限公司

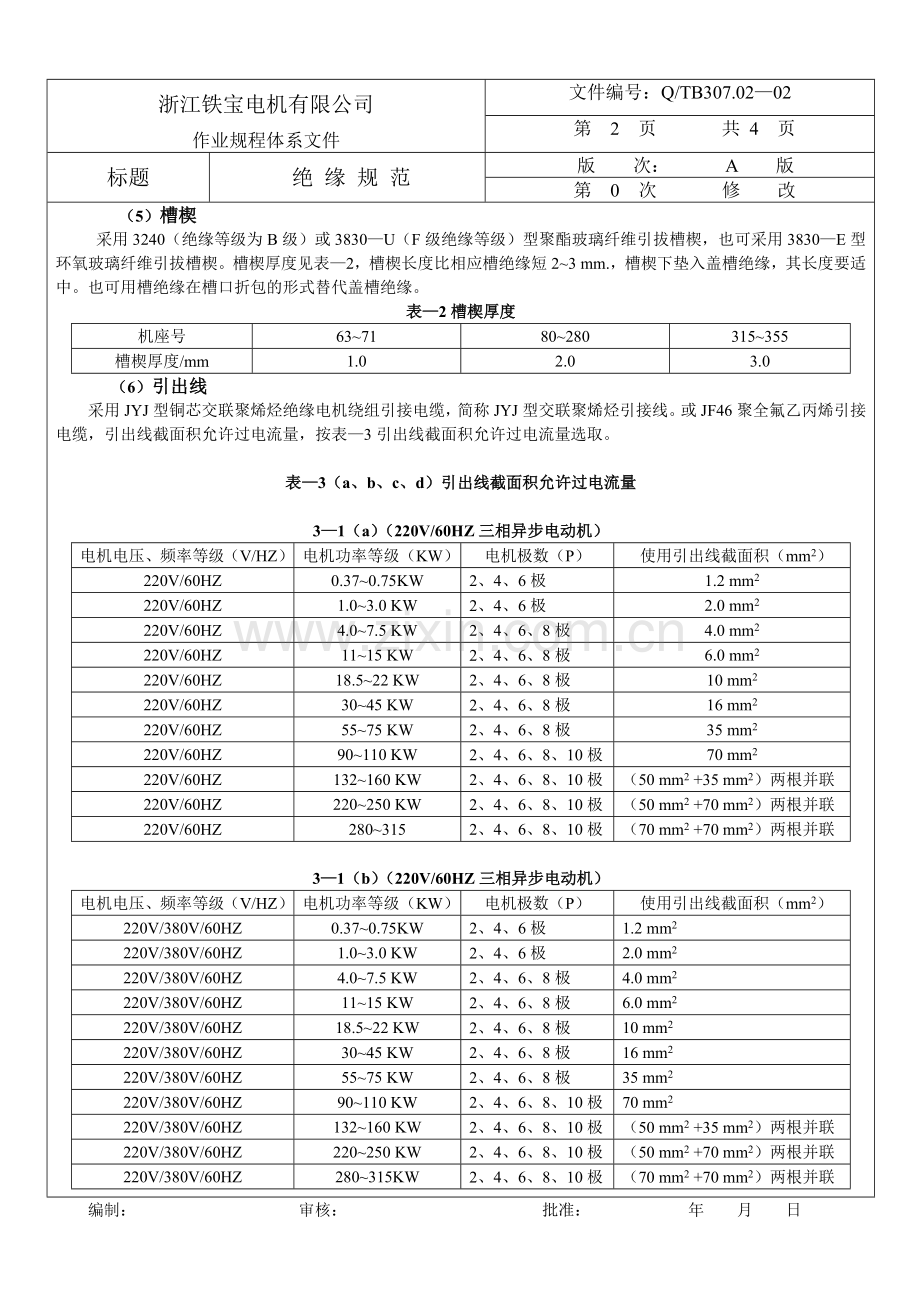

作业规程体系文件
文件编号：Q/TB307.02—02
第 2 页 共 4 页
标题
绝 缘 规 范
版 次： A 版
第 0 次 修 改
（5）槽楔
采用3240（绝缘等级为B级）或3830—U（F级绝缘等级）型聚酯玻璃纤维引拔槽楔，也可采用3830—E型环氧玻璃纤维引拔槽楔。槽楔厚度见表—2，槽楔长度比相应槽绝缘短2~3 mm.，槽楔下垫入盖槽绝缘，其长度要适中。也可用槽绝缘在槽口折包的形式替代盖槽绝缘。
表—2槽楔厚度
机座号
63~71
80~280
315~355
槽楔厚度/mm
1.0
2.0
3.0
（6）引出线
采用JYJ型铜芯交联聚烯烃绝缘电机绕组引接电缆，简称JYJ型交联聚烯烃引接线。或JF46聚全氟乙丙烯引接电缆，引出线截面积允许过电流量，按表—3引出线截面积允许过电流量选取。

表—3（a、b、c、d）引出线截面积允许过电流量

3—1（a）（220V/60HZ三相异步电动机）
电机电压、频率等级（V/HZ）
电机功率等级（KW）
电机极数（P）
使用引出线截面积（mm2）
220V/60HZ
0.37~0.75KW
2、4、6极
1.2 mm2
220V/60HZ
1.0~3.0 KW
2、4、6极
2.0 mm2
220V/60HZ
4.0~7.5 KW
2、4、6、8极
4.0 mm2
220V/60HZ
11~15 KW
2、4、6、8极
6.0 mm2
220V/60HZ
18.5~22 KW
2、4、6、8极
10 mm2
220V/60HZ
30~45 KW
2、4、6、8极
16 mm2
220V/60HZ
55~75 KW
2、4、6、8极
35 mm2
220V/60HZ
90~110 KW
2、4、6、8、10极
70 mm2
220V/60HZ
132~160 KW
2、4、6、8、10极
（50 mm2 +35 mm2）两根并联
220V/60HZ
220~250 KW
2、4、6、8、10极
（50 mm2 +70 mm2）两根并联
220V/60HZ
280~315
2、4、6、8、10极
（70 mm2 +70 mm2）两根并联

3—1（b）（220V/60HZ三相异步电动机）
电机电压、频率等级（V/HZ）
电机功率等级（KW）
电机极数（P）
使用引出线截面积（mm2）
220V/380V/60HZ
0.37~0.75KW
2、4、6极
1.2 mm2
220V/380V/60HZ
1.0~3.0 KW
2、4、6极
2.0 mm2
220V/380V/60HZ
4.0~7.5 KW
2、4、6、8极
4.0 mm2
220V/380V/60HZ
11~15 KW
2、4、6、8极
6.0 mm2
220V/380V/60HZ
18.5~22 KW
2、4、6、8极
10 mm2
220V/380V/60HZ
30~45 KW
2、4、6、8极
16 mm2
220V/380V/60HZ
55~75 KW
2、4、6、8极
35 mm2
220V/380V/60HZ
90~110 KW
2、4、6、8、10极
70 mm2
220V/380V/60HZ
132~160 KW
2、4、6、8、10极
（50 mm2 +35 mm2）两根并联
220V/380V/60HZ
220~250 KW
2、4、6、8、10极
（50 mm2 +70 mm2）两根并联
220V/380V/60HZ
280~315KW
2、4、6、8、10极
（70 mm2 +70 mm2）两根并联

编制： 审核： 批准： 年 月 日

浙江铁宝电机有限公司
作业规程体系文件
文件编号：Q/TB307.02—02
第 3 页 共 4 页
标题
绝 缘 规 范
版 次： A 版
第 0 次 修 改
3—1（c）（380V/50HZ三相异步电动机）
电机电压、频率等级（V/HZ）
电机功率等级（KW）
电机极数（P）
使用引出线截面积（mm2）
380V/50HZ
0.37~0.75KW
2、4、6极
0.75 mm2
380V/50HZ
1.0~3.0 KW
2、4、6极
1.2 mm2
380V/50HZ
4.0~7.5 KW
2、4、6、8极
2.0 mm2
380V/50HZ
11~15 KW
2、4、6、8极
4.0 mm2
380V/50HZ
18.5~22 KW
2、4、6、8极
6.0 mm2
380V/50HZ
30~45 KW
2、4、6、8极
10 mm2
380V/50HZ
55~75 KW
2、4、6、8极
16 mm2
380V/50HZ
90~110 KW
2、4、6、8、10极
35 mm2
380V/50HZ
132~160 KW
2、4、6、8、10极
50mm2
380V/50HZ
220~250 KW
2、4、6、8、10极
70 mm2
380V/50HZ
280~315KW
2、4、6、8、10极
（50 mm2 +35 mm2）两根并联

3—1（c）（380V/50HZ三相异步电动机）

电机电压、频率等级（V/HZ）
电机功率等级（KW）
电机极数（P）
使用引出线截面积（mm2）
220V/380V/50HZ
0.37~0.75KW
2、4、6极
0.75 mm2
220V/380V/50HZ
1.0~3.0 KW
2、4、6极
1.2 mm2
220V/380V/50HZ
4.0~7.5 KW
2、4、6、8极
2.0 mm2
220V/380V/50HZ
11~15 KW
2、4、6、8极
4.0 mm2
220V/380V/50HZ
18.5~22 KW
2、4、6、8极
10 mm2
220V/380V/50HZ
30~45 KW
2、4、6、8极
16 mm2
220V/380V/50HZ
55~75 KW
2、4、6、8极
35 mm2
220V/380V/50HZ
90~110 KW
2、4、6、8、10极
50 mm2
220V/380V/50HZ
132~160 KW
2、4、6、8、10极
70mm2
220V/380V/50HZ
220~250 KW
2、4、6、8、10极
（50 mm2 +35 mm2）两根并联
220V/380V/50HZ
280~315KW
2、4、6、8、10极
（50 mm2 +50 mm2）两根并联

（7）：绝缘漆
采用快固化浸渍树脂，牌号为R1140，绝缘等级为B级和F级的绝缘漆。绝缘漆的粘度要求见表—4

表4绝缘漆的粘度

温度（℃）
粘度（S）
温度（℃）
粘度（S）
温度（℃）
粘度（S）
0～10
32～34
21～24
27～28
32～35
24～23
11～15
29～30
25～28
27～26
35～38
23～22
16～20
28～29
28～31
26～25

编制： 审核： 批准： 年 月 日

浙江铁宝电机有限公司
作业规程体系文件
文件编号：Q/TB307.02—02
第 4 页 共 4 页
标题
绝 缘 规 范
版 次： A 版
第 0 次 修 改

（8）：聚酯薄膜粘带
引接线与绕组毗连处采用宽度为8 mm、10 mm、12 mm，厚度为0.06 mm的6230聚酯薄膜粘带（JB5658）。 （9）：热缩套管和聚氨酯玻璃纤维漆管
采用合适直径的热缩套管加热封套。外面再套2741聚氨酯玻璃纤维漆管（GB7117）。
编制： 审核： 批准： 年 月 日
