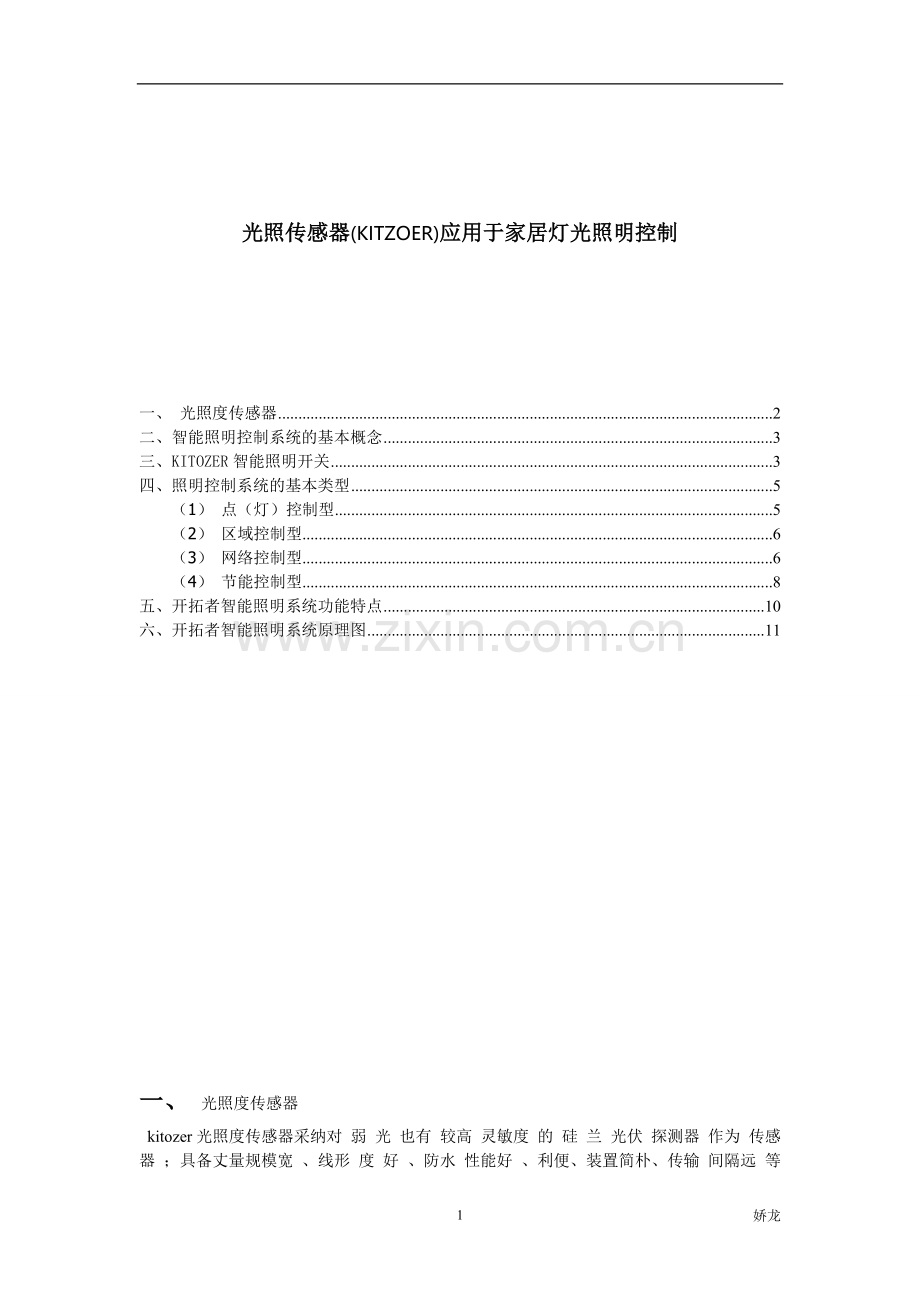

光照传感器(KITZOER)应用于家居灯光照明控制

一、 光照度传感器 2
二、智能照明控制系统的基本概念 3
三、KITOZER智能照明开关 3
四、照明控制系统的基本类型 5
（1） 点（灯）控制型 5
（2） 区域控制型 6
（3） 网络控制型 6
（4） 节能控制型 8
五、开拓者智能照明系统功能特点 10
六、开拓者智能照明系统原理图 11

一、 光照度传感器
kitozer光照度传感器采纳对 弱 光 也有 较高 灵敏度 的 硅 兰 光伏 探测器 作为 传感器 ；具备丈量规模宽 、线形 度 好 、防水 性能好 、利便、装置简朴、传输 间隔远 等 特征。可广泛 应用于 情况、温室 、实验室 、养殖 、修建、高级楼宇 、产业厂房 等 的 光芒开关 节制。

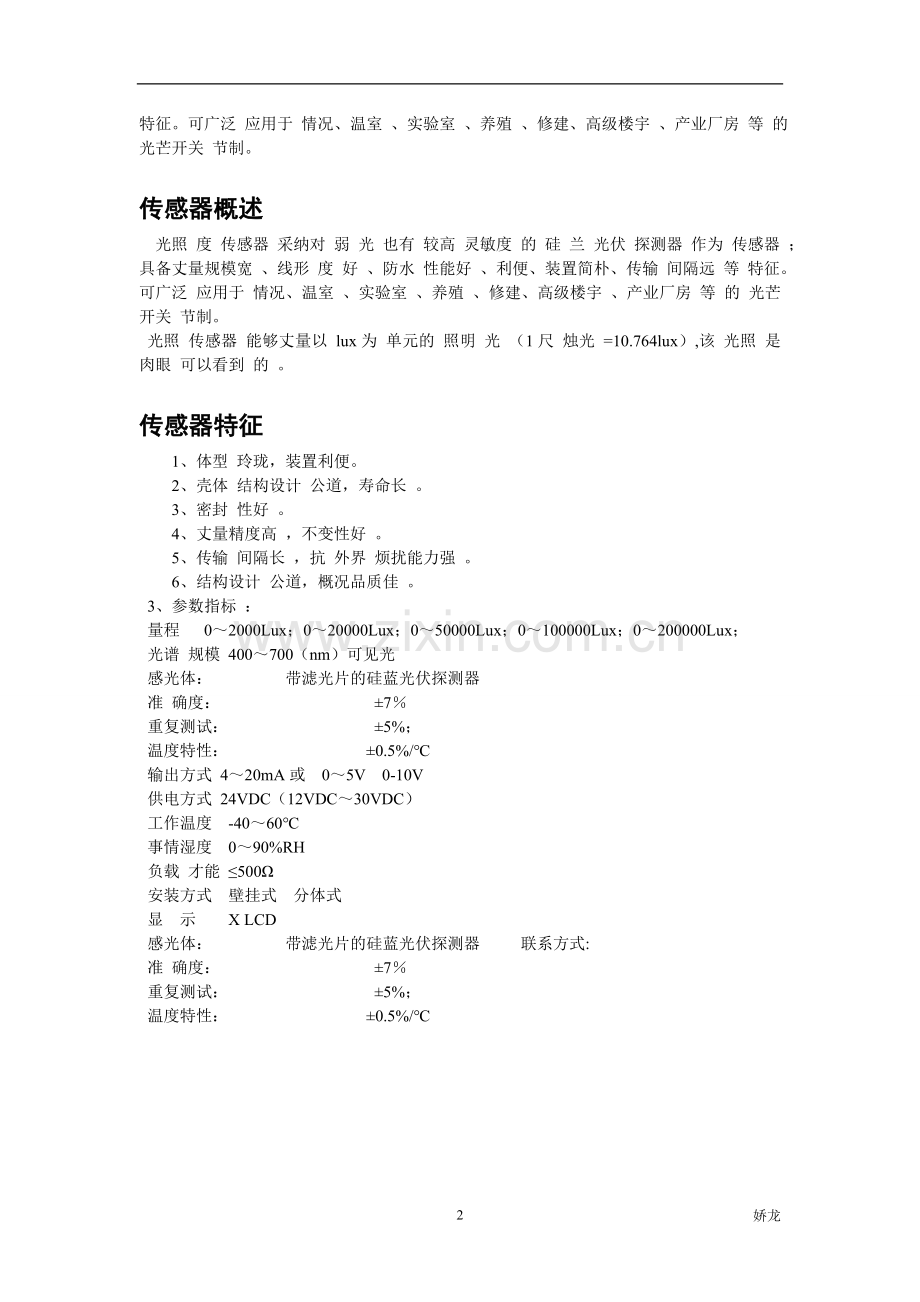

传感器概述
光照 度 传感器 采纳对 弱 光 也有 较高 灵敏度 的 硅 兰 光伏 探测器 作为 传感器 ；具备丈量规模宽 、线形 度 好 、防水 性能好 、利便、装置简朴、传输 间隔远 等 特征。可广泛 应用于 情况、温室 、实验室 、养殖 、修建、高级楼宇 、产业厂房 等 的 光芒开关 节制。
光照 传感器 能够丈量以 lux为 单元的 照明 光 （1尺 烛光 =10.764lux）,该 光照 是 肉眼 可以看到 的 。

传感器特征
1、体型 玲珑，装置利便。
2、壳体 结构设计 公道，寿命长 。
3、密封 性好 。
4、丈量精度高 ，不变性好 。
5、传输 间隔长 ，抗 外界 烦扰能力强 。
6、结构设计 公道，概况品质佳 。
3、参数指标 ：
量程 0～2000Lux；0～20000Lux；0～50000Lux；0～100000Lux；0～200000Lux；
光谱 规模 400～700（nm）可见光
感光体： 带滤光片的硅蓝光伏探测器
准 确度： ±7％
重复测试： ±5%；
温度特性： ±0.5%/℃
输出方式 4～20mA或 0～5V 0-10V
供电方式 24VDC（12VDC～30VDC）
工作温度 -40～60℃
事情湿度 0～90%RH
负载 才能 ≤500Ω
安装方式 壁挂式 分体式
显 示 X LCD
感光体： 带滤光片的硅蓝光伏探测器 联系方式:
准 确度： ±7％
重复测试： ±5%；
温度特性： ±0.5%/℃

二、智能照明控制系统的基本概念
　　随着照明系统应用场合的不断变化，应用情况也逐步复杂和丰富多彩，仅靠简单的开关控制已不能完成所需要的控制，所以要求照明控制也应随之发展和变化，以满足实际应用的需要。尤其是计算机技术、计算机网络技术、各种新型总线技术和自动化技术的发展，使得照明控制技术有了很大的改观。
　　利用照明智能化控制可以根据环境变化、客观要求、用户预定需求等条件而自动采集照明系统中的各种信息，并对所采集的信息进行相应的逻辑分析、推理、判断、并对分析结果按要求的形式存储、显示、传输，进行相应的工作状态信息反馈控制，以达到预期的控制效果。
三、KITOZER智能照明开关
智能开关是开关的革命，
1、 智能开关具有强大的家庭网络化控制功能，同时可控制不同的灯光场景，比普通开关只能控制一盏灯强大多了。
2、它的布线、安装、使用比传统开关更简单。
3、它是强弱电分离的，十分安全，直接用手触碰弱电线无任何伤害，它是通过弱电线传输按键操作的执行指令。
4、开关、电器、电话、遥控器等都是网络中的节点，它是通过由综合布线和2.4G无线通迅信号组成的一个稳定快速的网络。
　　2.4G无线网络可以在全家任何的位置控制某一个灯和电器;用一个智能遥控器，可以全方位遥控家中所有的灯和电器，智能开关可以让您任意定义它的每一个键设置成场景，您可以用一个键开关所有的灯、一组灯、一个灯或电器。例如原来这个键控制某一个灯，现在您可以让她控制某一个窗帘，当然您可以让它同时控制灯和窗帘。同时通过智能控制系统，你也可以直接将普通开关升级为智能开关，用无线智能遥控器就可以控制这个普通开关了。智能家居从开关开始，智能开关将改善人们的生活。是高科技与家的完美结合。
四、智能化照明控制系统功能特点
① 系统集成性。是集计算机技术、计算机网络通信技术、自动控制技术、微电子技术、数据库技术和系统集成技术于一体的现代控制系统。
② 智能化。具有信息采集、传输、逻辑分析、智能分析推理及反馈控制等智能特征的控制系统。
③ 网络化。传统的照明控制系统大都是独立的、本地的、局部的系统，不需要利用专门的网络进行连接，而智能照明控制系统可以是大范围的控制系统，需要包括硬件技术和软件技术的计算机网络通信技术支持，以进行必要的控制信息交换和通信。
。
四、照明控制系统的基本类型

（1） 点（灯）控制型
　　点（灯）控制就是指可以直接对某盏灯进行控制的系统或设备，早期的照明控制系统和家庭照明控制系统及普通的室内照明控制系统基本上都采用点（灯）控制方式，这种控制方式具有简单，仅使用一些电器开关、导线及组合就可以完成灯的控制功能，是目前使用最为广泛和最基本的照明控制系统，是照明控制系统的基本单元。
（2） 区域控制型
　　区域控制型照明控制系统，是指能在某个区域范围内完成照明控制的照明控制系统，特点是可以对整个控制区域范围内的所有灯具按不同的功能要求进行直接或间接的控制。由于照明控制系统在设计时基本上是按回路容量进行的，即按照每回路进行分别控制的，所以又叫做路（线）控型照明控制系统。{{分页}}
　　一般而言，路（线）控型照明控制系统由控制主机、控制信号输入单元、控制信号输出单元和通信控制单元等组成。主要用于道理照明控制、广场及公共场所照明、大型建筑物、城市标志性建筑物、公共活动场所和桥梁照明控制等应用场合。
（3） 网络控制型
　　网络控制型照明控制系统通过计算机网络技术将许多局部小区域内的照明设备进行联网，从而由一个控制中心进行统一控制的照明控制系统，在照明控制中心内，由计算机控制系统对控制区域内的照明设备进行统一的控制管理，网络控制型照明系统一般由以下几部分组成。
1） 控制系统中心
　　一般由服务器、计算机工作站、网络控制交换设备等组成的计算机硬件控制系统和由数据库、控制应用软件等组成的照明控制软件等两大部分组成，采用网络型照明控制系统主要有以下优点。
① 便于系统管理，提高系统管理效率。
② 提高系统控制水平。
③ 提高系统维护效率。
④ 减少系统运营、维护成本。
⑤ 可以进行照明设备的编程控制，产生各种所需要的照明效果。
⑥ 便于采用各种节能措施，实现照明系统的节能控制。
2） 控制信号人民传输系统
　　通过控制信号传输系统完成照明网络控制系统中有关控制信号和反馈信号的传输，从而完成对控制区域内的照明设备进行控制。
3） 区域照明控制
　　网络照明控制系统实际上是对一定控制区域的若干小区域的照明控制系统（设备）进行联网控制，区域照明控制系统（设备）是整个联网控制系统的一个子系统，它既可以作为一个独立的控制系统使用，也可以作为联网控制系统的终端设备使用。
4） 灯控设备
　　通过整个照明控制系统要完成对每盏灯的控制，灯控设备安装在每盏灯上，并可以通过远程控制信号传输单元与照明控制中心通信，从而完成对每盏灯的有关控制（如开/关、调光控制），并可以通过照明控制中心对每盏灯的工作状态进行有关监控，从而完成对每盏灯的控制。{{分页}}

六、开拓者智能照明系统原理图
