焊缝标示方法及外观质量验收标准

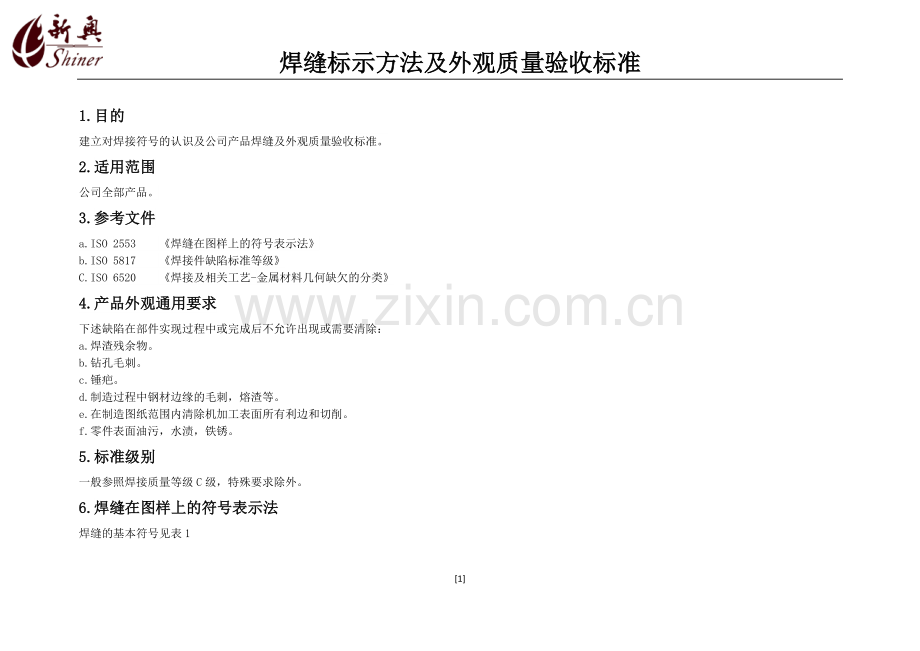

1.目的
建立对焊接符号的认识及公司产品焊缝及外观质量验收标准。
2.适用范围
公司全部产品。
3.参考文件
a.ISO 2553 《焊缝在图样上的符号表示法》
b.ISO 5817 《焊接件缺陷标准等级》
C.ISO 6520 《焊接及相关工艺-金属材料几何缺欠的分类》
4.产品外观通用要求
下述缺陷在部件实现过程中或完成后不允许出现或需要清除：
a.焊渣残余物。
b.钻孔毛刺。
c.锤疤。
d.制造过程中钢材边缘的毛刺，熔渣等。
e.在制造图纸范围内清除机加工表面所有利边和切削。
f.零件表面油污，水渍，铁锈。
5.标准级别
一般参照焊接质量等级C级，特殊要求除外。
6.焊缝在图样上的符号表示法
焊缝的基本符号见表1

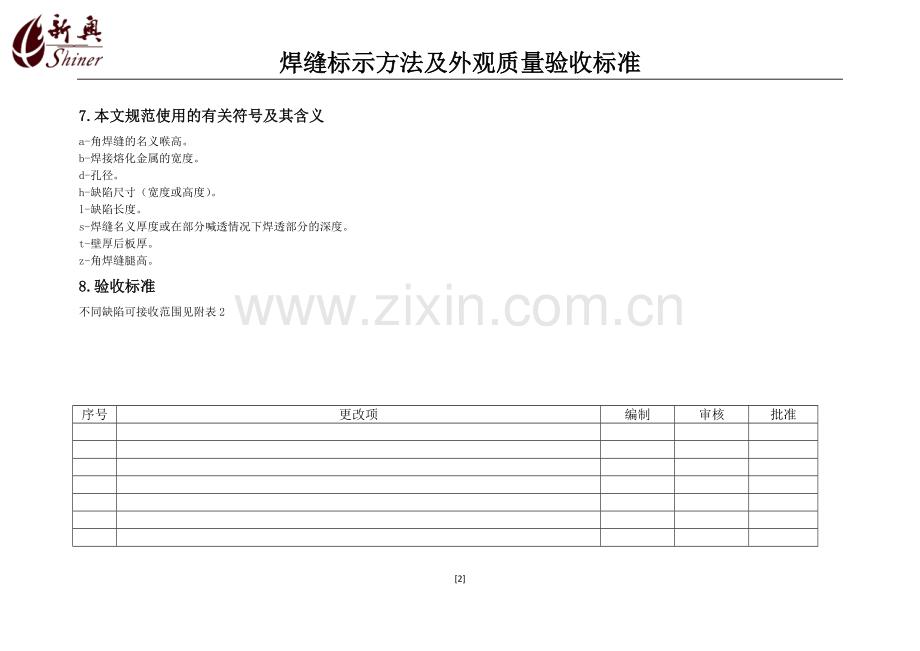

7.本文规范使用的有关符号及其含义
a-角焊缝的名义喉高。
b-焊接熔化金属的宽度。
d-孔径。
h-缺陷尺寸（宽度或高度）。
l-缺陷长度。
s-焊缝名义厚度或在部分喊透情况下焊透部分的深度。
t-壁厚后板厚。
z-角焊缝腿高。
8.验收标准
不同缺陷可接收范围见附表2

序号
更改项
编制
审核
批准

序号
名称
符号
序号
名称
符号
1
有抬高边缘板的对接焊缝；边缘工字焊/USA（抬高的边缘应全部融掉）

2
方对焊接

3
对V接焊

4
单斜面对焊接

5
带阔根面的单V对焊接

6
带阔根面的单斜面对焊接

7
单U对焊接（平行或斜边）

8
单J 对接焊缝

9
反转底焊/USA/

10
角焊

11
塞焊塞焊/USA/

12
点焊

序号
名称
符号
序号
名称
符号
13
滚焊

14
表面焊缝

15
陡侧面单V 对接焊

16
陡侧面单斜面对接焊

17
边缘焊接

18
表面

19
斜接合焊缝

20
折角焊缝

表1-焊接基本符号
详细符号资料查询附件1 ISO 2553《焊缝在图样上的符号表示法》
编号
No.
ISO
6520-1
参照
缺陷分类
Imperfection designation
注释
Remrks
t
mm
质量等级的缺陷限定值
D
C
B
1 表面缺陷
1.1
100
裂纹
Cracks

≥0.5
不允许
Not permitted
不允许
Not permitted
不允许
Not permitted
1.2
104
火口裂纹
Crater crack

≥0.5
不允许
Not permitted
不允许
Not permitted
不允许
Not permitted
1.3
2017
表面孔隙
Surface pore
单个气孔最大尺寸针对
Maximum dimension of a single pore for
--对焊 butt welds
--角焊fillet welds
0.5to3

d≤0.3s
d≤0.3a
不允许
Not permitted
不允许
Not permitted
单个气孔最大尺寸针对
Maximum dimension of a single pore for
--对焊 butt welds
--角焊fillet welds
＞3
d≤0.3s 最大3mm max 3mm
d≤0.3a 最大3mm max 3mm
d≤0.3s 最大2mm max 2mm
d≤0.3a 最大2mm max 2mm
不允许
Not permitted
1.4
2025
末端焊口
End crater pipe

0.5to3
h≤0.2t
不允许
Not permitted
不允许
Not permitted
＞3
h≤0.2t 最大2mm max 2mm
h≤0.1t 最大1mm max 1mm
不允许
Not permitted
1.5

1.6

401

4021
未熔合（未完全融合）
Lack of fusion

≥0.5

不允许
Not permitted
不允许
Not permitted
不允许
Not permitted

微观未熔合
Micro lack of fusion
根部未熔合
Incomplete root penetration
只在微观检验时可以检验到
Only detectable by micro examination

只适用于单面焊接
Only for single butte welds
允许
Permitted

允许
Permitted

不允许
Not permitted
