隧道工程检查验收资料.docx

隧道工程检查验收资料的收集及填写

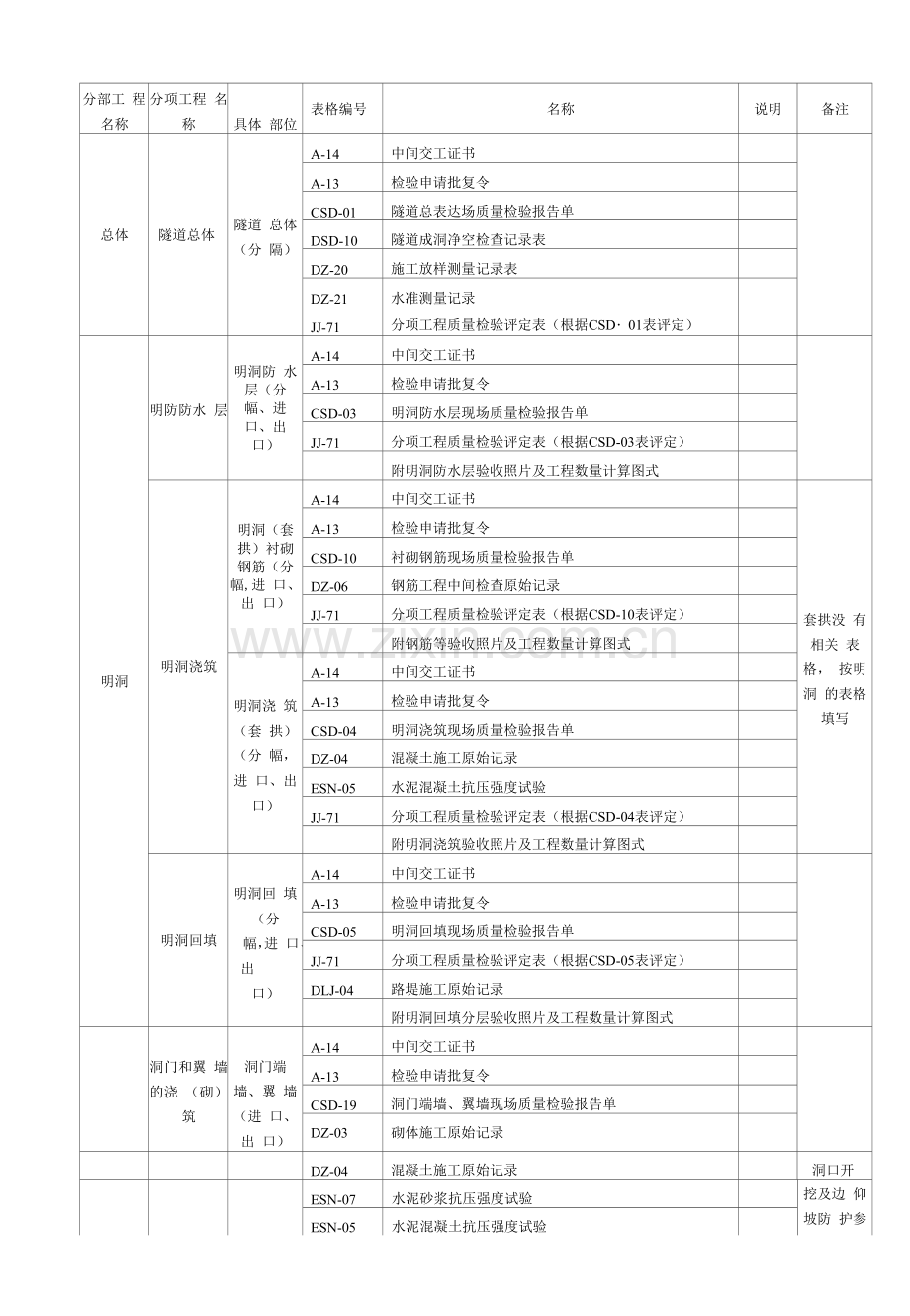

分部工 程名称
分项工程 名称
具体 部位
表格编号
名称
说明
备注
总体
隧道总体
隧道 总体（分 隔）
A-14
中间交工证书

A-13
检验申请批复令

CSD-01
隧道总表达场质量检验报告单

DSD-10
隧道成洞净空检查记录表

DZ-20
施工放样测量记录表

DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CSD・01表评定）

明洞
明防防水 层
明洞防 水层（分 幅、进 口、出 口）
A-14
中间交工证书

A-13
检验申请批复令

CSD-03
明洞防水层现场质量检验报告单

JJ-71
分项工程质量检验评定表（根据CSD-03表评定）

附明洞防水层验收照片及工程数量计算图式

明洞浇筑
明洞（套 拱）衬砌 钢筋（分 幅,进 口、出 口）
A-14
中间交工证书

套拱没 有相关 表格， 按明洞 的表格 填写
A-13
检验申请批复令

CSD-10
衬砌钢筋现场质量检验报告单

DZ-06
钢筋工程中间检查原始记录

JJ-71
分项工程质量检验评定表（根据CSD-10表评定）

附钢筋等验收照片及工程数量计算图式

明洞浇 筑（套 拱）（分 幅，进 口、出 口）
A-14
中间交工证书

A-13
检验申请批复令

CSD-04
明洞浇筑现场质量检验报告单

DZ-04
混凝土施工原始记录

ESN-05
水泥混凝土抗压强度试验

JJ-71
分项工程质量检验评定表（根据CSD-04表评定）

附明洞浇筑验收照片及工程数量计算图式

明洞回填
明洞回 填（分
幅，进 口、出
口）
A-14
中间交工证书

A-13
检验申请批复令

CSD-05
明洞回填现场质量检验报告单

JJ-71
分项工程质量检验评定表（根据CSD-05表评定）

DLJ-04
路堤施工原始记录

附明洞回填分层验收照片及工程数量计算图式

洞门和翼 墙的浇 （砌）筑
洞门端 墙、翼 墙（进 口、出 口）
A-14
中间交工证书

A-13
检验申请批复令

CSD-19
洞门端墙、翼墙现场质量检验报告单

DZ-03
砌体施工原始记录

DZ-04
混凝土施工原始记录

洞口开

ESN-07
水泥砂浆抗压强度试验

挖及边 仰坡防 护参照 路基
ESN-05
水泥混凝土抗压强度试验

JJ-71
分项工程质量检验评定表（根据CSD/9表评定）

附洞门端墙、翼墙验收照片及工程数量计算图式

截水沟
洞顶截 水沟
A-14
中间交工证书
参照 路基 排水 工程 作资 料
A-13
检验申请批复令
CP-04
浆砌排水沟、截水沟、边沟现场质量检验报告单
DZ-03
砌体施工原始记录
ESN-07
水泥砂浆抗压强度试验
JJ-71
分项工程质量检验评定表（根据CP-04表评定）

附洞顶截水沟验收
洞口排水 沟
洞口截 水沟
A-14
中间交工证书
同上
A-13
检验申请批复令
CP-04
浆砌排水沟、截水沟、边沟现场质量检验报告单
DZ-03
砌体施工原始记录
ESN-07
水泥砂浆抗压强度试验
JJ-71
分项工程质量检验评定表（根据CP-04表评定）

附洞口截水沟验收照片及工程数量计算图式
洞身 开挖
洞身开挖
隧道洞 身开挖 （分
段）
A-14
中间交工证书

A-13
检验申请批复令

CSD-02
洞身开挖现场质量检验报告单

DSD-07
隧道施工观测原始记录

DSD-02
隧道开挖断面检查原始记录

DSD-03-1
隧道现场监控量测施工原始记录（一）

DSD-03-2
隧道现场监控量测施工原始记录（二）

DSD-08
隧道洞身开挖测量原始记录

DSD-09
隧道洞身开挖情况原始记录

DZ-20
施工放样测量记录表

DZ-21
水准测量记录（开挖前后）

JJ-71
分项工程质量检验评定表（根据CSD-02表评定）

附隧道洞身开挖验收照片及工程数量计算图式

洞身 衬砌
钢筋网 支护
钢筋网 支护 （分
段）
A-14
中间交工证书

A-13
检验申请批复令

CSD-07
钢筋网支护现场质量检验报告单

DZ-06
钢筋工程中间检查原始记录

JJ-71
分项工程质量检验评定表（根据CSD-07表评定）

附钢筋网劫掠验收照片及工程数量计算图式

A-14
中间交工证书

A-13
检验申请批复令

CSD-06
锚杆/锚喷支护现场质量检验报告单

DZ-11
锚杆（或小导管）钻孔原始记录

如为自

DZ-12
锚杆（或小导管）灌浆施工原始记录

进式锚

EZJ-03
锚杆抗拔力试验

杆，那么

JJ-71
分项工程质量检验评定表（CSD-06表评定）

不需要

附锚杆支护验收照片及工程数量计算图式

D-10 表

A-14
中间交工证书

钢支撑
A-13
检验申请批复令

钢支撑
支护
CSD-12
钢支撑支护拱架现场质量检验报告单

劫掠
（分

增加施工原始记录

段）
JJ-71
分项工程质量检验评定表（根据CSD-12表评定）

附钢支撑支护验收照片及工程数量计算图式

A-14
中间交工证书

A-13
检验申请批复令

喷射混
CSD-08
（钢纤维）喷射硅支护现场质量检验报告单

喷射混凝
凝土劫
DSD-04-1
隧道锚喷劫掠施工原始记录（一）

土劫掠
掠（分
DSD-04-2
隧道锚喷劫掠施工原始记录（二）

段）
ESN-12
喷射混凝土抗压强度试验

JJ-71
分项工程质量检验评定表（根据CSD-08表评定）

附喷射混凝土支护验收照片及工程数量计算图式

A-14
中间交工证书

衬砌钢 筋（分 段）
A-13
检验申请批复令

衬砌钢筋
CSD-10
衬砌钢筋现场质量检验报告单

DZ-06
钢筋工程中间检查原始记录

JJ-71
分项工程质量检验评定表（根据CSD-10表评定）

附钢筋验收照片及工程数量计算图式

A-14
中间交工证书

A-13
检验申请批复令

混凝土 衬砌
混凝土 衬砌 （分
段）
CSD-11
混凝土衬砌现场质量检验报告单

DZ-04
混凝土施工原始记录

ESN-05
水泥混凝土抗压强度试验

JJ-71
分项工程质量检验评定表（根据CSD-11表评定）

附混凝土衬砌验收照片及工程数量计算图式

A-14
中间交工证书

1-13
检验申请批复令

混凝土
CSD-09
仰拱现场质量检验报告单

混凝土
仰拱
DZ-04
混凝土施工原始记录

仰拱
（分
ESN-05
水泥混凝土抗压强度试验

段）
DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CSD-09表评定）

附混凝土拱验收照片及工程数量计算图式

A-14
中间交工证书

防排水
防水层
防水层
A-13
检验申请批复令

（按施 工分 段）
CSD-03
明洞防水层现场质量检验报告单

JJ-71
分项工程质量检验评定表（根据CSD・03表评定）

附防水层验收照片及工程数量计算图式

止水带
止水带 （按具 体位置 填写）
A-14
中间交工证书

A-13
检验申请批复令

CSD-14
止水带现场质量检验报告单

JJ-71
分项工程质量检验评定表（根据CSD-14表评定）

附止水带验收照片及工程数量计算图式

排水沟
边沟、 电缆沟 盖板预
制
A-14
中间交工证书

A-13
检验申请批复令

CZ-11
混凝土小型构件现场质量检验报告单

CZ-07
钢筋网现场质量检验报告单

DZ-06
钢筋工程中间检查原始记录

DZ-04
混凝土施工原始记录

DZ-07
混凝土预制构件成品检查原始记录

DZ-08
混凝土构件（产品）检验原始记录

ESN-05
水泥混凝土抗压强度试验

附边沟、电缆沟盖板钢筋、硅验收照片及工程数量计 算图式

边沟、 电缆沟
（按施 工分 段）
A-14
中间交工证书

A-13
检验申请批复令

CSD-16
边沟、电缆沟现场质量检验报告

DZ-04
混凝土施工原始记录

ESN-05
水泥混凝土抗压强度试验

DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CSD-16表评定）

附边沟、电费沟验收照片及工程数量计算图式

纵向、横 向、环向 排（透） 水管
A-14
中间交工证书

A-13
检验申请批复令

CSD-17
纵向、横向、环向排（透）水管现场质量检验报告单

增加原始记录

JJ-71
分项工程质量检验评定表（根据CSD-18表评定）

附纵向、横向、环向排（透）水管验收照片及工程数 量计算图式

检查井 （客
井、手 孔井 等）
A-14
中间交工证书

根据实 际选用 浆砌或 混凝土 相应表 格
A-13
检验申请批复令

CSD-18
检查井（窖井、手孔井等）现场质量检验报告单

DZ-03
砌体施工原始记录

DZ-04
混凝土施工原始记录

ESN-05
水泥混凝土抗压强度试验

ESN-07
水泥砂浆抗压强度试验

DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CSD/8表评定）

附检查井（窖井、手孔井等）验收照片及工程数量计 算图式

基层
洞内级 配碎（砾） 石基层 和底基 层
A-14
中间交工证书

A-13
检验申请批复令

CLM-11
级配碎（砾）石基层和底基层现场质量检验报告单

压实度试验表

DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CLM/1表评定）

附洞内级配碎（砾）石验收照片及工程数量计算图式

面层
水泥混 凝土面 层
A-14
中间交工证书

如水泥混 凝土上加 铺沥青面 层时,水 泥混凝土 不检查抗 滑构造深 度
A-13
检验申请批复令

CLM-01
水泥混凝土面层现场质量检验报告单

DLM-02
水泥混凝土路面施工原始记录

EXC-12
路面构造深度检测（电动铺砂法）

EPD-10
路面结构层厚度汇总表

ESN-06
水泥混凝土抗折（抗弯拉）强度试验

水泥混凝土路面弯拉强度试验汇总表

DZ-21
水准测量记录

JJ-71
分项工程质量检验评定表（根据CLM-01表评定）

附水泥混凝土面层验收照片及工程数量计算图式

沥青混 凝土面 层
参照路面工程
装饰 工程
防火涂料
防火涂 料（分 左右 洞）
A-14
中间交工证书

按装饰 评定标 准评定
A-13
检验申请批复令

CSD-21
防火涂料涂装现场质量检验报告单

JJ-71
分项工程质量检验评定表（根据CSD-21表评定）

防火涂料出厂质量报告单

附防火涂料（分左右洞）验收照片及工程数量计算图式

辅助施 工措施
超前锚 杆、钢管
钢筋锚 杆或中 空锚 杆、超 前小导 管（按段 落）超臆 大管棚 （按段 落X根据 实际情 况填写）
A-14
中间交工证书

如为自 进式锚 杆，那么不 需要D-
10表
A-13
检验申请批复令

CSD-15
隧道超前锚杆/钢管现场质量检验报告单

DZ-11
锚杆（或小导管）钻孔原始记录

DZ-12
锚杆（或小导管）灌浆施工原始记录

EZJ-03
锚杆抗拔力试验

ESN-13
水泥净浆抗压强度试验

JJ-71
分项工程质量检验评定表（根据CSD-15表评定）

附近钢筋锚杆或控锚杆

验收照片及工程数量计算图式
