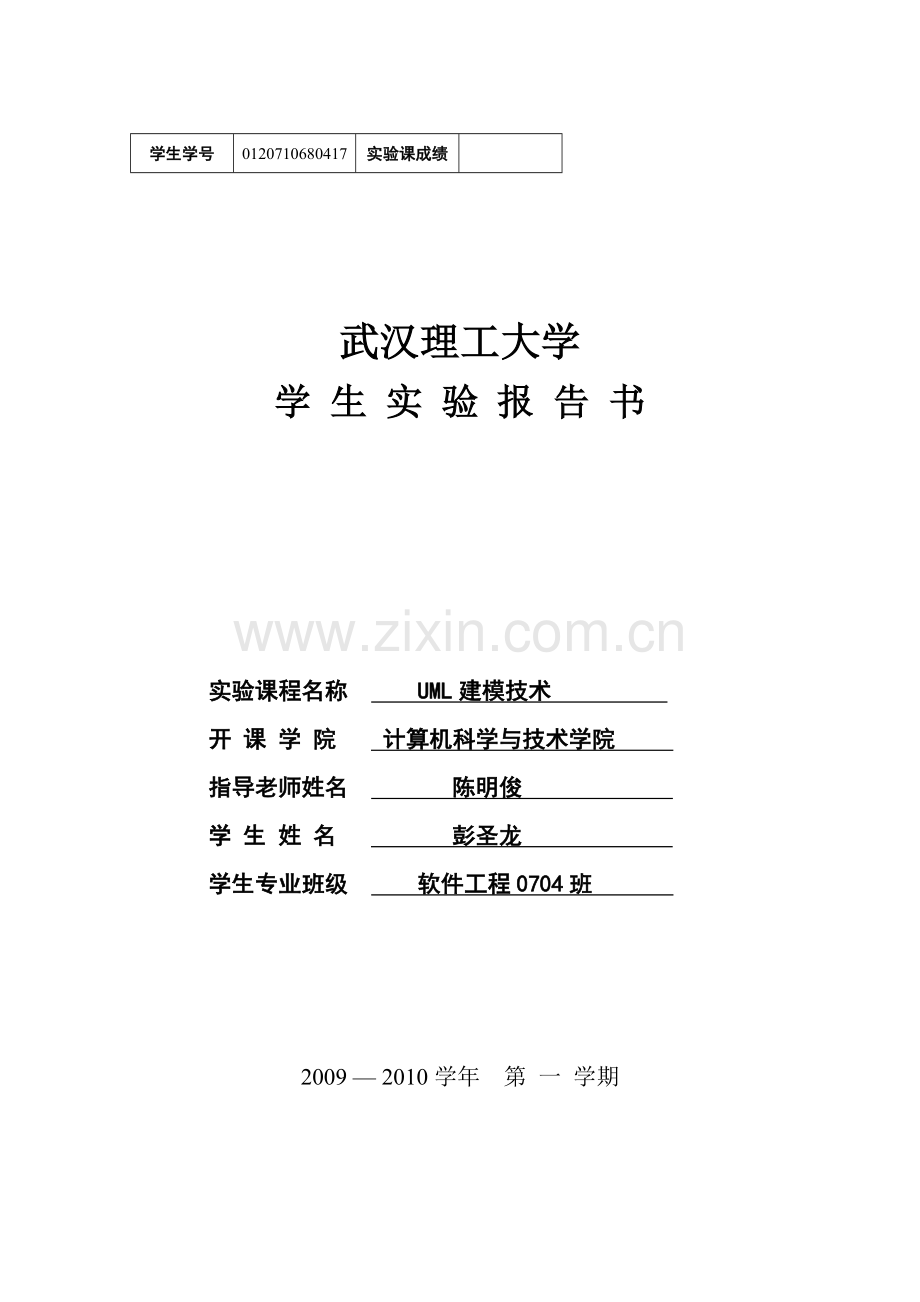

UML实验p.doc

学生学号
0120710680417
实验课成绩

武汉理工大学
学 生 实 验 报 告 书

实验课程名称 UML建模技术
开 课 学 院 计算机科学与技术学院
指导老师姓名 陈明俊
学 生 姓 名 彭圣龙
学生专业班级 软件工程0704班

2009 — 2010学年 第 一 学期

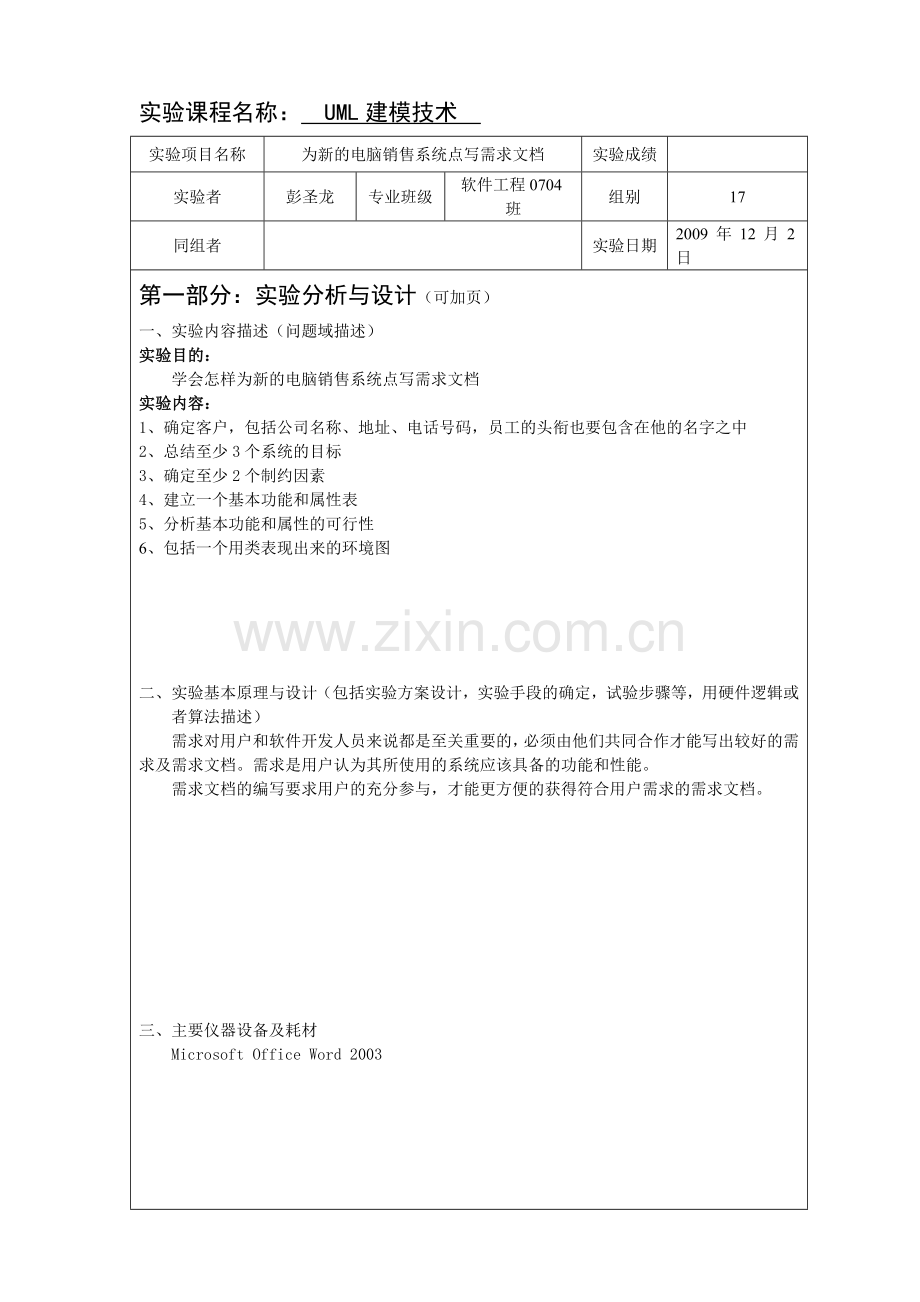

实验课程名称： UML建模技术
实验项目名称
为新的电脑销售系统点写需求文档
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
17
同组者

实验日期
2009年12月2日
第一部分：实验分析与设计（可加页）
一、 实验内容描述（问题域描述）
实验目的：
学会怎样为新的电脑销售系统点写需求文档
实验内容：
1、确定客户，包括公司名称、地址、电话号码，员工的头衔也要包含在他的名字之中
2、总结至少3个系统的目标
3、确定至少2个制约因素
4、建立一个基本功能和属性表
5、分析基本功能和属性的可行性
6、包括一个用类表现出来的环境图

二、 实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
需求对用户和软件开发人员来说都是至关重要的，必须由他们共同合作才能写出较好的需求及需求文档。需求是用户认为其所使用的系统应该具备的功能和性能。
需求文档的编写要求用户的充分参与，才能更方便的获得符合用户需求的需求文档。

三、主要仪器设备及耗材
Microsoft Office Word 2003

第二部分：实验调试与结果分析（可加页）
一、 调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
1、 概况陈述：
客户选择租出某样商品或某几种影碟，该销售/租赁终端系统能够确定影碟信息并实现顾客归还影碟、顾客租赁影碟、收银员重新购置影碟和对于被租借的影碟的超期处理，其中需要记录客户的交易信息及影碟信息并更新数据库存。最后顾客离开。
2、 客户：华尔街8号地下室的“老鼠嫁给猫”音像商店的老板奥巴马（兼收银员），电话：87295561
3、 系统目标：
a、 对于初次租借的顾客进行账户登记，这样便于后续的交易
对影碟租借、影碟归还、超期未还的影碟等行为进行记录，统计租借时间，并能够对超期未还影碟的顾客信息及时更新记录，以便收银员做出对应处理
b、 能够将收入打入影碟持有者的账号中。
c、 便于操作
d、 能够进行营业额统计。
4、 制约因素：
a、人手操作系统熟悉程度
b、音像店老板（收银员）对该系统的要求不明确或者不完整以及某些不确定性。
C．顾客对系统的信任程度。
D.资金的制约，缺少资金，可能部分功能无法实现。
5、基本功能属性表见实验结果
6、基本功能和属性的可行性分析
上述六个功能是基本功能，实现上述的任何一个功能都不会导致整个系统性能下降，而且也可以满足整个系统的安全需求，对系统的安全性没有任何负面影响。实现这些功能所需要的技术有C++，数据库用MySQL就可以实现。而且这些功能都很稳定、基本，不需要改变。
7、环境图

二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
基本功能属性表：
编号
基本功能
属性
1
账户登记
顾客姓名、身份证号、电话号码、居住地址
2
影碟销售
日期、影碟名、价格、影碟类型、编号
3
影碟租借
日期、影碟名、租金、到期日、影碟类型、编号
4
影碟归还
日期、影碟名、影碟类型、编号
5
重购影碟
日期、影碟名、成本、类型、编号
6
迟还扣款
租借日期、应到日期、影碟名、类型、超期时间、应罚款额

三、 实验小结、建议及体会
通过这次实验，我了解了一个音像店电脑销售系统的基本功能有新客户的登记、影碟销售、影碟租赁等，并且需求文档的内容少不了该系统要实现的功能、该系统的目标、性能、对该系统的可行性分析及实现该系统时的制约因素等。对音像店的租借和进购影碟的等业务有了一个比较客观的认识，了解了相关业务的运作流程。

实验课程名称： UML建模技术
实验项目名称
为类中描述的事件写一个基本用例
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
17
同组者

实验日期
2009年12月2日
第一部分：实验分析与设计（可加页）
一、 实验内容描述（问题域描述）
实验目的：
该项目的目的是要学会如何为类中描述的事件写一个基本用例。在编写的时候营业员应予以忽略。在Microsoft Word或其他文字处理软件上写用例图。不要花太多精力在怎样描绘和展示一个用例图表上。最重要的部分是事件的主流程。
实验内容：
1、仿照教科书来描述每个用例。事件的主流程（成功场景）是用例的最重要的部分。确保它准确地描述这个过程，同时还有少量一些替代流程即扩展。
2、对于这个项目假设所有客户用现金或信用卡支付租金，不允许用支票支付！
3、有一些隐藏的要求：基本上租借出去的影碟信息必须有序地保存起来以跟踪物料，同样的归还的物品数据也应该保存起来，以备最后会计都会知道这些。
4、用例是：租赁项目，归还项目，迟交费项目，重新购置项目。没有购买。
5、每天晚上待商店关门后，所有晚交的租金记入帐户持有人的信用卡。
6、每个夜晚商店关门后，所有超过10天迟了的租金记入帐户持有人信用卡的项目费用。
7、客户有一个帐号。电话号码是首选，当客户第一次来时被分配。如果客户不是在租赁的成员，成员的记录会临时创建。他们的姓名，电话号码，信用卡号码和到期日被记录在其成员的记录里。

二、 实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
1、 根据系统的功能确定四个基本用例：租赁项目，归还项目，超期项目，重新购置项目
2、 根据用例绘出用例图，分析参与者与用例之间的关系，消息传递。

三、主要仪器设备及耗材
Microsoft Office Visio 2007

第二部分：实验调试与结果分析（可加页）
一、 调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
用例1：租赁项目
参与者：顾客、收银员
目的：实现一次租赁交易并收取押金
前置条件：假设所有顾客用现金或信用卡付款，不用支票付款
后置条件：存储租赁信息，更新账务和库存信息
概述：一个顾客携带所要租借的影碟到收银台，收银员收取押金，系统记录租赁交易的相关信息，顾客拿着影碟离开了。

主成功场景（或基本流程）：
1. 顾客携带所要出租的影碟到收银台进行租赁交易
2. 收银员开始一次新的租赁交易
3. 顾客告知收银员其会员号，收银员将该顾客会员号输入系统中，并输入影碟条形码
4. 系统逐条记录租赁的影碟，并显示影碟的描述、应缴押金额和累计额。应缴押金额通过一组价格规则来计算
收银员重复3-4步，直到输入结束。
5. 系统显示顾客所租借的影碟总数及应缴的押金总额
6. 收银员告知顾客总额，并请顾客付款
7. 顾客付款，系统处理支付
8. 系统记录完整的租赁信息，并将租赁和支付信息发送到外部的账务系统和库存系统（更新库存）
9. 系统打印票据
10. 客户携带商品和票据离开

扩展（或替代流程）
3a.顾客不是在租赁会员
1、 为新顾客建立一个会员账户，其中电话号码为首选项
2、 在该系统中为该顾客保存信息：顾客姓名、电话号码、信用卡号码以及会员到期日
7.信用卡支付
1、 顾客输入信用卡账户信息
2、 系统显示其支付信息以备验证
3、 收银员确认
4、 系统记录信用卡支付信息，其中包括支付批准。
5、 收银员请求顾客签署信用卡支付。

用例2：归还项目
参与者：顾客、收银员
目的：实现一次归还交易
前置条件：假设顾客所租赁的影碟没有超期
后置条件：存储租赁信息，更新账务和库存信息
概述：一个顾客携带已租借的影碟到收银台，收银员输入顾客归还的影碟信息以及顾客信息，系统记录归还交易的相关信息，顾客离开或继续进行下一次的租赁交易。

主成功场景（或基本流程）：
1.顾客携带所要归还的影碟到收银台进行归还交易
2.收银员开始一次新的归还交易
3.收银员输入影碟条形码
4.系统逐条记录顾客归还的影碟，并显示影碟的描述、累计额。
收银员重复3-4步，直到输入结束。
5.系统显示顾客所归还的影碟总数及影碟名
6.收银员告知顾客归还手续成功
7.系统记录完整的租赁信息，并将归还信息发送到外部库存系统（更新库存）
8.顾客离开或者进行下一次的租赁交易

用例3：超期项目
参与者：收银员
目的：实现对持有租赁影碟超期的顾客进行罚款交易并记录应罚金额
前置条件：假设顾客租赁的影碟已超过持有期限
后置条件：存储超期信息，更新账务和库存信息
概述：每天晚上待商店关门后，所有晚交的租金记入帐户持有人的信用卡，所有超过10天迟了的租金记入帐户持有人信用卡的项目费用。

主成功场景（或基本流程）：
1.每天晚上待商店关门后，系统自动扫描，并统计所有晚交的租金，并将其记入相应帐户持有人的信用卡中
2.每天晚上待商店关门后，系统自动扫描，并将所有超过10天期限的租赁交易记入相应帐户持有人信用卡的项目费用中
系统自动重复1-2步，直到扫描结束。
3．等超过租赁期限的用户归还影碟时，收银员对顾客进行相应罚款，并将所罚的记录输入系统中，更新系统有关该客户的信息及库存信息。

用例4：重新购置项目
参与者：收银员
目的：实现重新购置影碟
前置条件：假设影碟丢失或者损坏，导致库存不够；假设需要购进新出版的影碟
后置条件：存储影碟信息，更新账务和库存信息
概述：对于库存不够的影碟，系统会自动提醒收银员。收银员购进新的影碟，并将该影碟的相关信息输入系统，系统自动更新库存信息。

主成功场景（或基本流程）：
1. 影碟库存不够时，系统自动提醒收银员
2. 收银员根据系统所提供的信息购进一定数量的影碟，并将所购进影碟的相关信息输入系统中
3. 系统根据收银员所输入的影碟信息更新数据库

二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
音像交易系统用例图如下所示：

三、 实验小结、建议及体会
通过本次试验，我对用例图的用途有了进一步的了解，知道了用例图的作用，通过在Visio中绘制用例图，我对Visio环境也熟悉了，有利于我有效的在该环境下建模。
通过这次实验我了解了用例是文本形式的情节描述，用来说明系统实现的用户的目标是什么。用例其实是文本文档，其中主成功场景就是基本流程，而扩展就是替代流程。用例图应充分体现参与者月用例之间的关系对每一个用例都可由场景描述，重视前置条件和后置条件。

实验课程名称： UML建模技术
实验项目名称
学习绘制概念模型
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
17
同组者

实验日期
2009年12月9日
第一部分：实验分析与设计（可加页）
一、实验内容描述（问题域描述）
实验目的：
学习用Rational Rose绘制概念模型。它必须包括所有有着适当多重性的属性和关联。
实验内容：
1．为那个假设的音像店画一个概念模型。
2．确保包括的概念展现了四种交易的每一个：租借项目、归还项目、进货项目、迟交费项目。
3．假设付款将会在租借进行的时间。

二、基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
1、根据实验二——为类中描述的事件写一个基本用例中的4个用例，用确定名词短语的方法来寻找概念类（语言分析，即在对领域的文本性描述中识别名词和名词短语，将其作为候选的概念类或属性），可得：
综上4个用例，可确定最后的概念类：影碟描述、影碟目录、顾客、收银员、租赁行为、租赁记录、付款行为Visio画出概念模型。领域模型并不是类图

三、主要仪器设备及耗材
Microsoft Office Visio 2007

第二部分：实验调试与结果分析（可加页）
一、 调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
1、 尝试建立自上而下的图，始终把包含者放在被包含的项目之上。
2、 下一步加入关联（详见二、实验结果及分析），但是此页丢失了一个关联。这是'扩展'或'‘是一个’关联。例如现金付款扩展了付款。信用卡付款也扩展了付款。确保这些命名是斜体。
3、 下一步添加多重价值（详见二、实验结果及分析），要确保最小值和最大值是正确的。
4、 下一步添加属性（详见二、实验结果及分析）。坚持纯数据值或值对象。
5、 不要再领域模型中加入方法，这一过程不涉及实现阶段

二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
音像店的概念模型如下：

三、实验小结、建议及体会
通过这次实验我清楚了概念模型就是领域模型，要建立概念模型必须先弄清楚概念类。概念模型被描述为一组没有定义操作的类图。领域模型是建立概念类之间的关系，我们在这里不应该考虑其实现的问题，因此，不应该在概念类中添加方法。

实验课程名称： UML建模技术
实验项目名称
学习绘制附有契约制度的系统顺序图
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
0120710680417
同组者

实验日期
2009年12月16日
第一部分：实验分析与设计（可加页）
一、实验内容描述（问题域描述）
实验目的：
学习如何绘制附有契约制度的系统顺序图。为每个用例创建一个集（一个系统顺序图和一组契约）。这些用例是租赁项目，归还项目，迟交费项目，重新购置项目。
实验内容：
使用Rational Rose的工具为每个用例开发系统序列图。按照教科书为指导。使用教科书上的模式是不可能的。

其次，为每个用例写合同。按照教科书上的例子。该合同的最重要的部分是后置条件。非常密切地关注这些 因为这是将要分级审议的区域。我们建议您使用Microsoft Word写合同。 Rational Rose中没有为这个目的的体面的设施。

合同：
要确保和使用概念模型的实例，属性和关联。
1.用Rational Rose完成的4个系统顺序图
2.用文字处理程序完成的4个契约

二、实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
1、系统顺序图（SSD）是为阐述与所讨论系统相关的输入和输出事件而快速、简单地创建的制品。他们是操作契约和（最重要的）对象设计的输入。
2、系统顺序图表示的是对于用例的一个特定场景，外部参与者产生的事件，其顺序和系统之内的事件。所有系统被视为黑盒，该图强调的是从参与者到系统的跨越系统边界的事件
3、应为每个用例的主成功场景以及频繁发生的或者复杂的替代场景绘制SSD。
4、操作契约使用前置和后置条件的形式，描述领域模型里对象的详细变化，并作为系统操作的结果。它对用例指出的系统操作的效用提供了更详细的分析，包括4个部分：操作、交叉引用、前置条件、后置条件

三、主要仪器设备及耗材
Microsoft Office Word 2003
Microsoft Office Visio 2007

第二部分：实验调试与结果分析（可加页）
一、 调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
1、 在visio环境下“文件”——“新建”——“软件和数据库”——“uml模型图”
2、 在打开的页面下拖动图标，绘制序列图。

二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
1、4个系统顺序图：
RentItem用例的系统顺序图如下：
: Cashier
System
1 : makeNewRent()
2 : enterItem()
3 : description,total()
4 : endRent()
5 : total()
6 : make Payment()
7 : change due,receipt()

ReturnItem用例的系统顺序图如下：

RestockItem用例的系统顺序图如下：

OverdueChargesItem用例的系统顺序图如下：
: Cashier
System
1 : makeChargeLate()
2 : informationChargeLate()
3 : total()
4 : makeOverduePay()
5 : endChargeLate()

2、4个操作契约：
用例RentItem操作契约：

操作：makeNewRent()
交叉引用：用例RentItem
前置条件：顾客是该音像店的会员
后置条件： ·         创建了Rent的实例rent（创建实例）
·         rent被关联到RentLineItem(形成关联)
·         rent的属性被初始化（修改属性）

操作：enterItem(itemID:itemID,quantity:integer)
职责：输入影碟租赁并把它添加到租赁。显示影碟的名称和价格。
交叉引用：用例RentItem
前置条件：正在进行中的租赁
 后置条件：·   创建了RentLineItem的实例rentli(创建实例)
·      rentli被关联到当前rent（形成关联）
·      rentli.quantity赋值为quantity(修改属性)
·       基于itemID的匹配，rentli被关联到VideoDescription（形成关联）

操作：endRent()
职责：记录租赁输入的结束，并显示租赁总金额
交叉引用：用例RentItem
前置条件：正在进行中的租赁
后置条件：·       Rent.isCompleted被置为真（修改属性）

操作：makePayment(amount:Money)
职责：输入租赁金额并把它加入到租赁行为上，显示所有改变
交叉引用：用例RentItem
前置条件：正在进行中的租赁
后置条件：·       创建了Payment的实例p（创建实例）
·       p.amountTendered被赋值为amount(修改属性)
·       p被关联到当前的Rent(形成关联)
·       当前的Rent被关联到Ledger（形成关联）（将其加入到完成租赁的历史日志中）

用例ReturnItem操作契约：

操作：makeReturn()
交叉引用：用例ReturnItem
前置条件：顾客是该音像店的会员，并且租借了影碟
后置条件： ·         创建了Return的实例return（创建实例）
·         return被关联到RentLineItem(形成关联)
·         return的属性被初始化（修改属性）

操作：enterItem(itemID:itemID,quantity:integer)
职责：输入要归还的影碟，显示影碟的名称和相关信息
交叉引用：用例ReturnItem
前置条件：正在进行中的归还
 后置条件：·   创建了RentLineItem的实例rentli(创建实例)
·      rentli被关联到当前return（形成关联）
·      rentli.quantity赋值为quantity(修改属性)
·       基于itemID的匹配，rentli被关联到VideoDescription（形成关联）

操作：endReturn()
职责：记录归还输入的结束
交叉引用：用例ReturnItem
前置条件：正在进行中的归还
后置条件：·       Return.isCompleted被置为真（修改属性）

用例ChargeLateItem操作契约：

操作：makeChargeLate()
交叉引用：用例ChargeLateItem
前置条件：顾客是该音像店的会员，并且租借的影碟超过期限了
后置条件： ·         创建了ChargeLate的实例c（创建实例）
·         c被关联到Payment(形成关联)
·         c的属性被初始化（修改属性）

操作：makeOverduePay(amountTendered:Money)
职责：输入超期金额并把它加入到租赁行为上，显示所有改变
交叉引用：用例ChargeLateItem
前置条件：正在进行中的罚款
后置条件：·       创建了Payment的实例p（创建实例）
·       p.amountTendered被赋值为amount(修改属性)
·       p被关联到当前的ChargeLate(形成关联)

操作：endChargeLate()
职责：记录所欠罚款已缴
交叉引用：用例ChargeLateItem
前置条件：正在进行中的罚款
后置条件：·       ChargeLate.isCompleted被置为真（修改属性）

用例RestockItem操作契约：

操作：makeRestock()
交叉引用：用例RestockItem
前置条件：影碟库存不够
后置条件： ·         创建了Restock的实例restock（创建实例）
·         restock被关联到Stock System(形成关联)
·         restock被关联到VideoCatalog（形成关联）
·         restock的属性被初始化（修改属性）

操作：enterItem(itemID:itemID,quantity:integer)
职责：输入购置的新的影碟信息，显示影碟的名称和相关信息
交叉引用：用例RestockItem
前置条件：已购置了新的影碟
 后置条件：·   创建了VideoCatalog的实例vc(创建实例)
·      vc被关联到当前restock（形成关联）
·      vc.quantity赋值为quantity(修改属性)
·       基于itemID的匹配，rentli被关联到VideoDescription（形成关联）

操作：endStock()
职责：记录输入购置新的影碟的结束
交叉引用：用例RestockItem
前置条件：已购置了新的影碟
后置条件：·       Restock.isCompleted被置为真（修改属性）

三、 实验小结、建议及体会
通过这次实验我学会了如何绘制系统顺序图和建立操作契约文档。系统顺序图直接展示了与系统交互的外部参与者（收银员）、系统（作为黑盒）以及由参与者发起的系统事件。要根据时间顺序自上而下绘制系统顺序图。
操作契约中的后置条件很重要，是关键元素，大致可以分为创建/删除实例、属性值的变化、形成/消除关联。

实验课程名称： UML建模技术
实验项目名称
学习绘制交互图
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
0120710680417
同组者

实验日期
2009年12月23日
第一部分：实验分析与设计（可加页）
一、实验内容描述（问题域描述）
实验目的：
学习如何用Rational Rose绘制交互图。每个用例将包括一个序列图和一个协作图。
实验内容：
使用Rational Rose工具去开发一个顺序图，一旦完成顺序图你可以通过菜单里的工具来生成协作图。
假设该系统遵循这个被用例、概念图、系统顺序图和你的老师提供的操作契约所描述的模型。
你不必为Charge Late Items 画顺序图。
假设只在租赁项目用例中使用现金支付。
交付：
1、用Rational Rose完成的3个顺序图，对于每一个操作包含没有数据类型或类的参数。
2、三个生成过程中产生的协作图，确保安排是容易执行。

二、实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
1、UML使用交互图（interaction diagram）来描述对象间通过消息的交互。交互图可以用于动态对象建模，有两种类型：顺序图和通信图。
2、顺序图的优势是能够清晰表示消息的顺序和时间排序，是大量详细表示法选项，劣势是强制在右侧增加新对象，消耗水平空间。它以一种栅栏格式描述交互，其中在右侧添加新创建的对象。
3、协作图（Collaboration Diagram）主要表现对象之间如何协作，同时也用于表现那些以顺序图进行建模的情形。序列图处理序列关系和简单的选择关系（带有保护），而协作图处理迭代。

三、主要仪器设备及耗材
Microsoft Office Word 2003
Microsoft Office Visio2007

第二部分：实验调试与结果分析（可加页）
一、 调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
3、 在visio环境下“文件”——“新建”——“软件和数据库”——“uml模型图”
4、 在打开的页面下拖动图标，绘制序列图。
二、实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
用StarUML完成的3个序列图以及生成过程中产生的3个协作图

Rent_sequence Diagram序列图及生成过程中产生的协作图如下：

三、 实验小结、建议及体会
通过这次实验我明白了序列图与系统顺序图之间的差异，系统顺序图是将系统视为一个黑盒子，而序列图方便地表示了各个类之间的调用的顺序。
通过这个实验我也学会了如何绘制序列图，以及序列图与协作图的关系。各个类之间的关联是调用与被调用的。
序列图用以对对象之间的相互作用进行探究并将序列以可视化的形式进行表达。序列图描述了一系列对象之间消息序列，其中对消息的次序和时间限制都有清晰的表述。

实验课程名称： UML建模技术
实验项目名称
学习绘制类图
实验成绩

实验者
彭圣龙
专业班级
软件工程0704班
组别
0120710680417
同组者

实验日期
2009年12月23日
第一部分：实验分析与设计（可加页）
一、实验内容描述（问题域描述）
实验目的：
学习绘制类图
实验内容：
首先清理掉你的序列图和协作图，再用Rational Rose工具来画类图。对于每个属性，要包括它的数据类型或者类。对于每一个操作要包括不带数据类型或类的参数，如若需要，一定要包含返回值的数据类型或者类。
交付：
用Rational Rose画单一类图

二、实验基本原理与设计（包括实验方案设计，实验手段的确定，试验步骤等，用硬件逻辑或者算法描述）
1、类是一系列拥有相同特性的对象的集合。将对象进行分类并组合成类降低了复杂性，减少了建模中的元素数量，并有助于描述更复杂的系统。
2、在一个类图中，类被模型化并且相互联系，这些类通过名称、属性、和操作加以描述。类之间的关系以名称、角色、和多重性进行表达。类图用于描述一个系统中的对象和关联。
3、UML用类图表示类、接口及其关联。类图用于静态对象建模。

三、主要仪器设备及耗材
Microsoft Office Word 2003
Microsoft Office Visio 2007

第二部分：实验调试与结果分析（可加页）
一、调试过程（包括调试方法描述、实验数据记录，实验现象记录，实验过程发现的问题等）
1. 根据概念模型以及3个序列图的关联与操作画出相应类图。
2. 在Visio环境下绘制类图。

二、 实验结果及分析（包括结果描述、实验现象分析、影响因素讨论、综合分析和结论等）
单一类图如下：

三、实验小结、建议及体会
通过本次实验，我学会了利用uml建模语言会之类图，在绘制类图之前，要求我们认真分析类与类之间的关系，分析每一给类的属性和操作，与领域模型不同，类图要求我们分析类中已有的操作，UML用类图表示类、接口及其关联。类图用于静态对象建模。我们要认真分析类中方法的实现。
