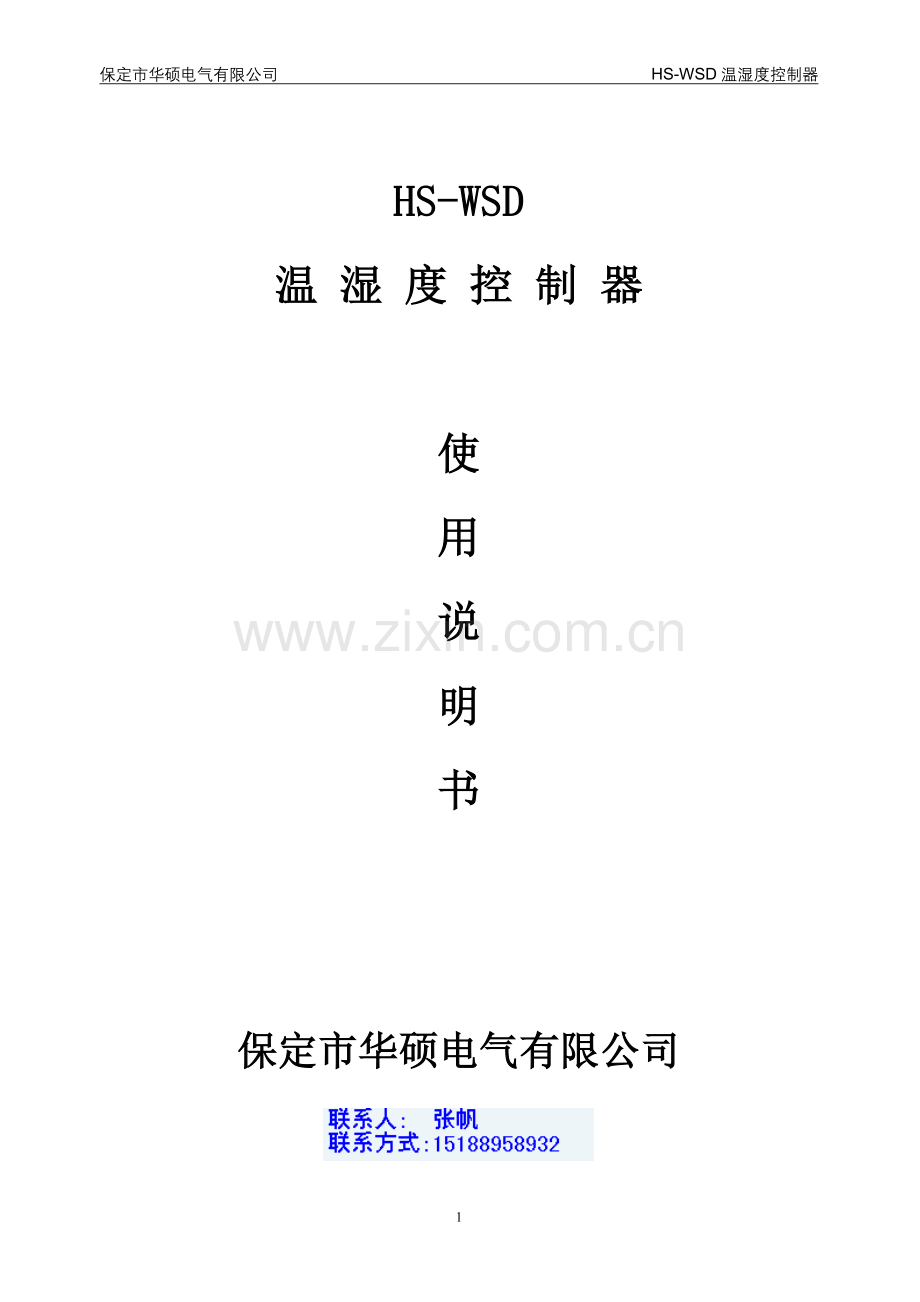

保定市华硕电气有限公司 HS-WSD温湿度控制器

HS-WSD
温 湿 度 控 制 器

使
用
说
明
书

保定市华硕电气有限公司

目 录
一、概述………………………………………………………………………3
二、技术参数…………………………………………………………………3
三、装置介绍…………………………………………………………………3
四、工作原理…………………………………………………………………3
五、操作说明…………………………………………………………………4
六、外型尺寸…………………………………………………………………5
七、原理接线图………………………………………………………………5

HS-WSD温湿度控制器说明书
一、概述
该装置以单片机为核心，使用数字传感器。对一路温度一路湿度进行实时测量控制，并以数字方式显示。可以根据实际温湿度测控的需要，分别对温湿度上下限和回差分别进行设置，实现对被测环境的温湿度自动调节。该装置精度高，工作稳定。适用于各种需要对温湿度进行检测控制的场合。特别是电力系统各种高低压开关柜箱市式变电站的防凝路保护。
二、技术参数
1、测量范围
温度：-40℃至+123.8℃
湿度：0%RH至100%RH
2、测量精度及分辨率
温度：精度 ±0.5℃ 分辨率 0.1℃
湿度：精度 ±4.5%RH 分辨率 1RH%
3、参数设置范围
温度下限设置范围：0℃至25℃，环境温度低于该值启动加热。
温度回差设置范围：1℃至10℃，温度下限与温度回差之和，为停止加热的温度值。
湿度上限设置范围：60%RH至95%RH，环境湿度高于该值，启动加热。
湿度回差设置范围：1%RH至30%RH，湿度上限减湿度回差的值，为停止加热的湿度值。
4、加热触点容量：3A/220V AC
5、适用电源：AC/DC220V或AC/DC110V
6、装置最大功耗：<5W
7、外形尺寸：96mm×96mm×75mm
8、安装尺寸：91.5mm×91.5mm
9、使用环境：温度： -10℃至+50℃
相对湿度：≤95%RH
周围无导电尘埃或导致绝缘损坏的腐蚀性气体霉菌等。
三、装置介绍
1、一路温度与一路湿度测控，循环数字显示。
2、参数可根据实际温湿度测控需要调整。
3、RTU方式MODBUS通讯规约，485接口。
4、传感器接线错误或断线报警。
5、嵌入式安装。
四、工作原理

传感器 单片机 加热器
温湿度 参数保存， 加热
采集 计算分析

参数设置 温湿度及
参数显示
按键 数码管
五、操作说明

1、设置键：按下“设置”键，装置退出温湿度显示模式进入参数设置选择状态，显示窗口显示当前参数设置值，同时对应的参数指示灯点亮。按“设置”键可从“温度下限”参数项开始依次在不同参数间切换，选定需设置的参数。在参数选择至“波特率”项后，再次按下“设置”键，显示窗口出现“QUIT”字样，此时如果按下“确认”键，就会退出参数选择模式进入温湿度显示模式。否则继续按下“设置”键则重复从“温度下限”项开始依次选择参数项。
2、 确认键：（1）在使用“设置”键选定需设置的参数后，按下“确认”键后，相应的参数指示灯
开始闪 烁，此时进入参数修改状态。修改完参数后按下确认键，保存参数，此时参
数指示灯恢复常亮停止闪烁。
（2）在温湿度循环显示方式下，按下“确认”键可将温度或湿度显示锁定10秒，方
便连续观察，10秒后恢复到温湿度循环显示模式。在修改完参数后，必须按下“确认”键保存修改后的参数数据，否则参数不予保存，仍为修改前值。
3、 “ △ ”键：在进入参数修改状态后，可将参数值上加，其他状态下不响应。
4、 “ ▽ ”键：在进入参数修改状态后，可将参数值下减，其他状态下不响应。

注： 在参数设置和修改状态下，10秒无任何操作，则LED显示退出到温湿度循环显示状态下，不保存新参数。
说明：环境温度低于等于温度下限值时，启动加热。高于（温度下限+温度回差）时停止加热。
环境湿度高于等于湿度上限值时，启动加热。低于（湿度上限–湿度回差）时停止加热。
当装置显示“E0“时，说明传感器与装置无法通讯，可能是由于传感器接线错误或短线。
六、外形尺寸

6

1． 主机尺寸：96mm×96mm×75mm
开孔尺寸：91.5mm×91.5mm
面板嵌入式安装
2． 传感器尺寸如右图
(1)35mm导轨安装
(2)螺钉紧固安装孔径4mm孔距37mm

HS-WSD温湿度传感器外形图
七、原理接线图
