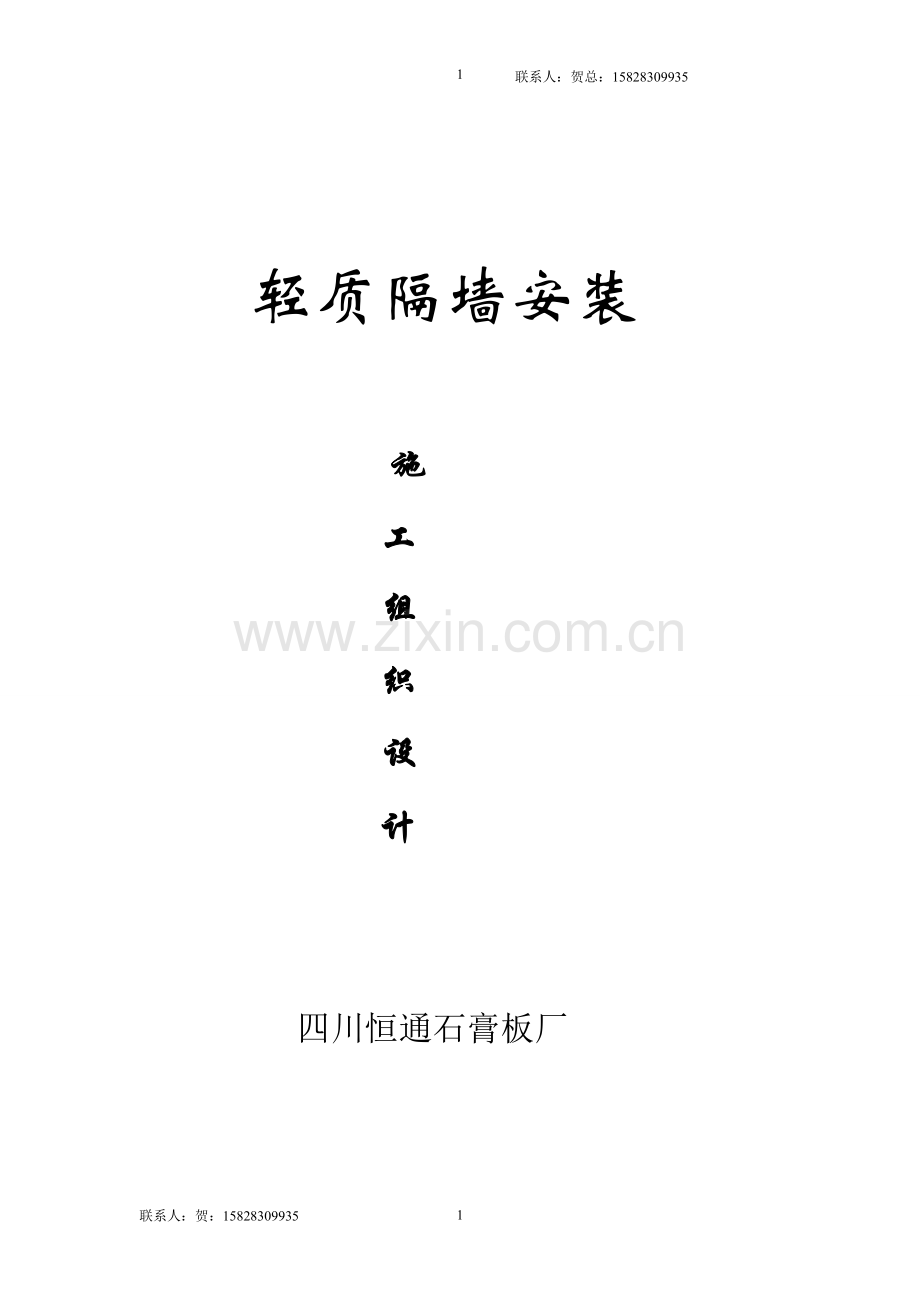

轻质隔墙安装

施
工
组
织
设
计

四川恒通石膏板厂

1
联系人：贺：15828309935

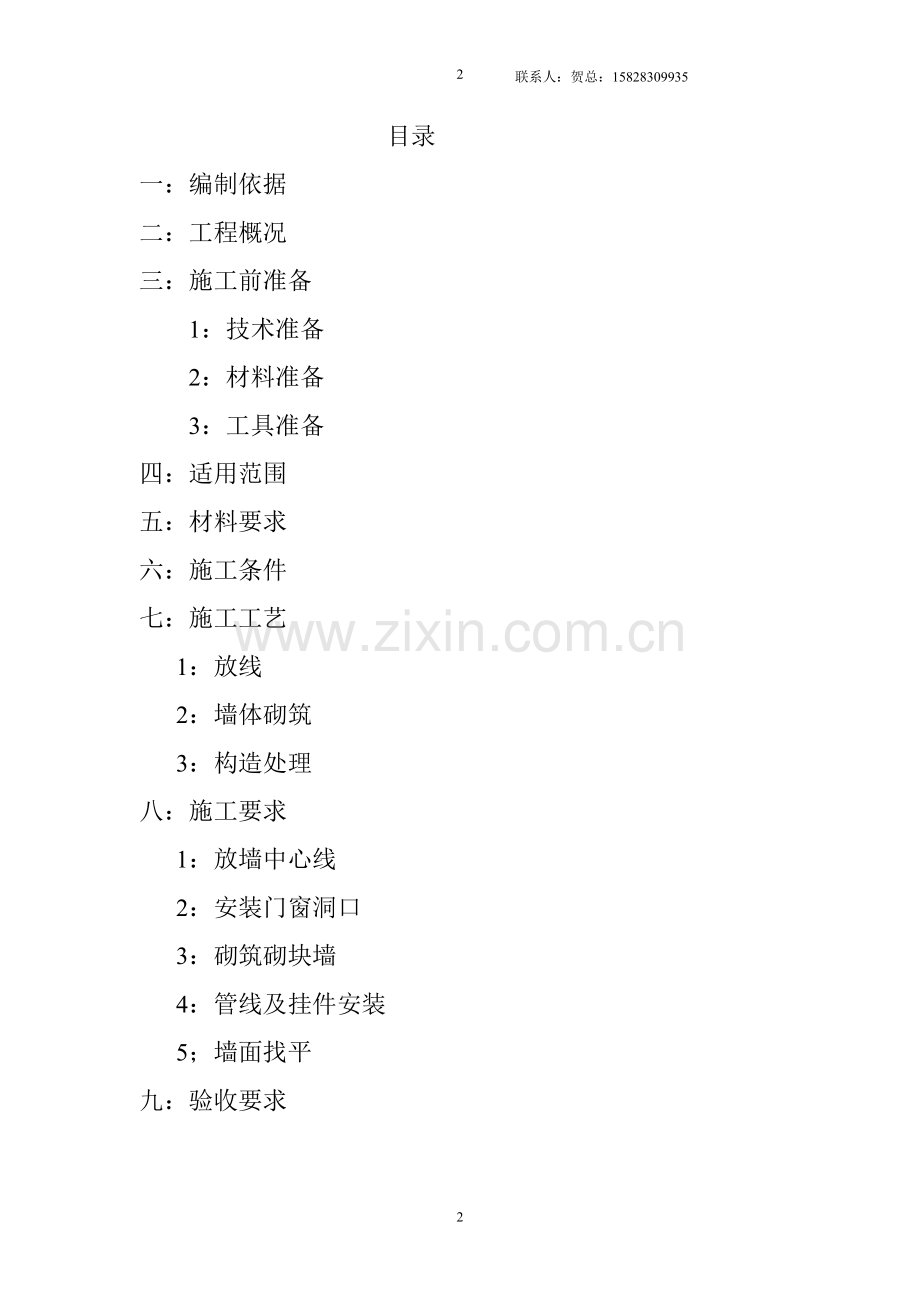

目录
一：编制依据
二：工程概况
三：施工前准备
1：技术准备
2：材料准备
3：工具准备
四：适用范围
五：材料要求
六：施工条件
七：施工工艺
1：放线
2：墙体砌筑
3：构造处理
八：施工要求
1：放墙中心线
2：安装门窗洞口
3：砌筑砌块墙
4：管线及挂件安装
5；墙面找平
九：验收要求

2

一：编制依据

《石膏砌块内隔墙》 04J114-2

《石膏砌块》 JC/T 698-1998

二：工程概况

本工程为成都市二环路西二段41号美丽云天酒店装修工程，工程的总共面积大约为：14800平米，其中石膏砌块隔墙约为：5000平米。工程为改造工程（内容有：石膏砌块轻质隔墙，外墙改造，水电改造等）轻质隔墙施工工期：40天。计划开工时间：2013年7月10日,竣工时间：2013年8月10日。

三：施工前的准备

1：技术准备

3
第 页
第 1页

砌块砌筑施工前，结合砌体和砌块的特点，设计图纸要求及现场具体条件，编制施工方案，准备好施工机具，做好施工平面布置，划分施工段，安排好施工流水，工序交叉衔接施工。

2：材料准备

根据设计工程工程量及部位准备好石膏砌块，辅料及配件，其它材料。
（1） 石膏砌块：666*500*100
666*375*150
（2） 砌筑用浆：建筑石膏粉，水，胶粉配制的石膏胶浆。（其中，辅料包括粘结石膏粉，胶粉，水，用量为石膏粉：胶粉：水的配方比例为：100：1：40，为重量比）
（3） 门过梁：木方

3：工具准备

准备好砌筑工具：手锯，大铲，靠尺，小桶，活动脚手架，平抹子，橡皮，线坠，水平尺，木刨，云石机，砖刀。

四： 适用范围：

非承重内隔墙（管道井、承重墙除外）

五：材料要求

1. 砌块堆放，应避免受雨受潮，宜室内堆放。
　　2. 搬运或安装时轻拿轻放，堆放时保持垂直方向，连垒不超过九层。
　　3. 墙体粘结材料和饰面层材料必须符合规定的质量标准和使用要求。

六：施工条件

1. 完成结构工程及屋面防水层后施工并经验收。
2. 完成墙面、地面及顶棚抹灰。
3. 设计安布墙垫时，应完成墙垫带的施工并达到设计强度后，方可进行隔墙的安装。
4. 水、电、气管线穿墙时的位置应予标明。
5. 根据设计施工所提出的材料和施工工具，做好全部准备，使其配套齐全。
6： 按砌筑操作需要，找好标高，立好杆尺杆，搭设好操作和脚手架。

七：施工工艺

隔墙放线→砌块排块（合理错缝）→砌块墙砌筑（铺石膏胶浆）→砌块就位→校正→砌块砌筑（勒缝）→安装门窗洞口木框→管线及挂件安装→墙面找平→饰面层施工

1： 放线

清除石膏砌块墙定位处墙、地、顶、梁、柱等处表面的浮灰及多余灰浆，平整表面，按设计图要求放墙中心线及控制线。

2： 墙体砌筑

（1） 砌筑前应按图纸要求放线，必要时应挂立线。
（2） 按实地尺寸排块，不合模数者用刀锯将砌块锯成需要的规格。
（3） 用抹子拌合粘结石膏胶浆，应该按配比要求拌匀，随拌随用，已凝固的粘结胶浆不能掺水再用。
（4） 在石膏砌块的接触部位铺上拌制好的胶浆，找准找正，就位轻压后再震实，水平、竖向粘结缝应横平竖直，厚薄均匀，密实饱满，随手将挤出来的粘结石膏刮平，把墙面坑洞补平。保持墙面整洁。砌筑上下层的间隔时间不少于20分钟，砌筑时首先检查轴线距离、调整墙面的平整度和先垂直度。严禁在粘结石膏失水，凝固后敲打校正，砌块间应粘结牢固，不允许开裂及松动现象出现，墙上砌块应无缺损、破碎、断裂现象。

3：构造处理

（1） 砌筑时上下块错缝长度一般为砌块的1/2，不得小于砌块的1/3，也不应该小于150mm,具体构造按设计规定和现场而定。
（2） 砌筑时，丁字、十字、转角部位墙体砌块须咬砌搭接，搭接长度不小于8cm,必要时按设计要求采取其它的构造措施（加构造筋），砌体墙隔666MM植筋一道，植筋或构造筋面市应符合规范要求，砌体垂直缝与门窗洞口边线应避开同缝。门窗洞口上方要规范要求设置过梁。
（3） 砌块墙顶部与楼板或梁底相交处，可采用如下方案，砌块上口应锯成坡口再砌，再用粘结石膏粉材料嵌入墙顶缝内并刮平。
（4） 管线布置：墙内竖直管线应设在砌块孔内，本例管线为后做的，可用云石机在墙面上开槽，然后用粘结剂补实刨平（水泥河沙），开槽宽度小于25mm时分两次补实，刮平。开槽宽度大于25mm时补实，刮平后经实际应用检测并不影响墙体刚性即可，墙面横向开槽不得超过8cm.

八：施工要求

1.放墙中心线

清除石膏砌块墙定位处墙、地、顶、梁、柱等处表面的浮灰及多余灰浆，平整表面，按设计图要求放墙中心线。

2.安装门窗洞口木框

按设计要求，先将隔墙的门洞口框安装完毕；若隔墙有窗，则待隔墙砌筑到窗底框的高度时，再进行窗洞口框的安装。

　　3.砌筑砌块墙

（1） 砌筑前，先按隔墙长度方向摆块，最后的位置不足一块时，可将砌块锯切成需要的规格。
　　 （2） 石膏砌块采取自下而上阶梯形式的砌筑方法，周围的企口吻接精确，错缝砌筑。砌筑时，砌块的长度方向与墙平行，榫槽向下。
　　 （3） 石膏砌块墙的水平和竖向粘结缝应横平、竖直，厚薄均匀，密实饱满。砌筑时，随时用手力向横、竖接缝处挤压，或用专用的带榫头的垫板对准榫槽压紧，用橡胶锤敲击垫板使缝挤实，并随手将从缝中挤出粘结剂刮去。
　　 （4） 石膏砌块墙的转角及纵横墙交接处，砌块应相互搭接。
　　 （5） 为保证石膏砌块墙体的刚度，防止裂缝，要做好石膏砌块隔墙与主墙体、顶棚、地面（或墙垫）、梁、柱之间的连接。可在这些连接处设一道玻纤布，宽度≥400 mm。必要时也可在满铺玻纤布一道。
　　 （6） 墙的高度超过3m时应设圈梁一道；墙的高度超过4m或6m时，应按《砌体结构设计规范》GBJ3─88的规定，在墙长7m处设置增强柱。
　　 （7） 石膏砌块砌筑用石膏粘结粉，调制量从加水时算起，40~60分钟硬化后不再使用。
　　（8） 在石膏砌块墙砌筑过程中，应随时检查、调整墙面的平整度和立面的垂直度。严禁在石膏粘结剂凝固后敲打校正。
　　（9） 石膏砌块墙体砌筑完毕后，应用石膏腻子将缺损和空洞补平。
（10） 为保证砌块墙体的刚度，防火裂缝，要做好砌块墙与其他材质的墙体、板（梁）底、地面或导墙、柱之间的边接处刮腻子时需要加防裂带。

　　4.管线及挂件安装

　　（1） 暗埋管线应先开管槽。水平管槽长度不得大于400mm；竖向管槽宽度不得大于100mm；深度不得 布管大于50mm。管线安装后，需用石膏粘接粉填实。如管槽必须大于上述规定时，则应在构造做法上采取增加墙体整体性的措施。
　　（2） 管槽切割或盆架穿墙时，应用粗齿锯或电动开槽机或电钻，不得用金属錾子或铁锤凿槽开洞。如在孔洞上开槽钻洞，则应先用石膏粘接粉将孔洞填满。管槽穿过圈梁时，不得切断钢筋，混凝土破坏部分，用微膨胀水泥填补。
　　（3） 石膏砌块墙体挂装卫生洁具、吊柜、家用电器时，可在墙面上安装三角架固接。
　　（4） 需要安装大型挂件时，可用穿墙螺栓固接。具体做法应根据设计要求单独设计施工。

　5.墙面找平

国外采用半自动和全自动立模成型、液压顶升石膏砌块生产设备生产的砌块，由于模箱尺寸的精确度高，在砌筑时，注意控制粘结剂的厚度，并及时清除从缝中挤出的多余粘结剂，一般只需局部找平即可。如墙面的平整度不够，则需满刮腻子找平，对于防潮要求的墙面，需用防潮腻子找平。

九：验收规定

项目
允许偏差
检验方法
表面平整
5
用2m直尺
竖面平整
5
用2m直尺或托线板
阴阳角垂直度
5
用2m直尺或托线板
