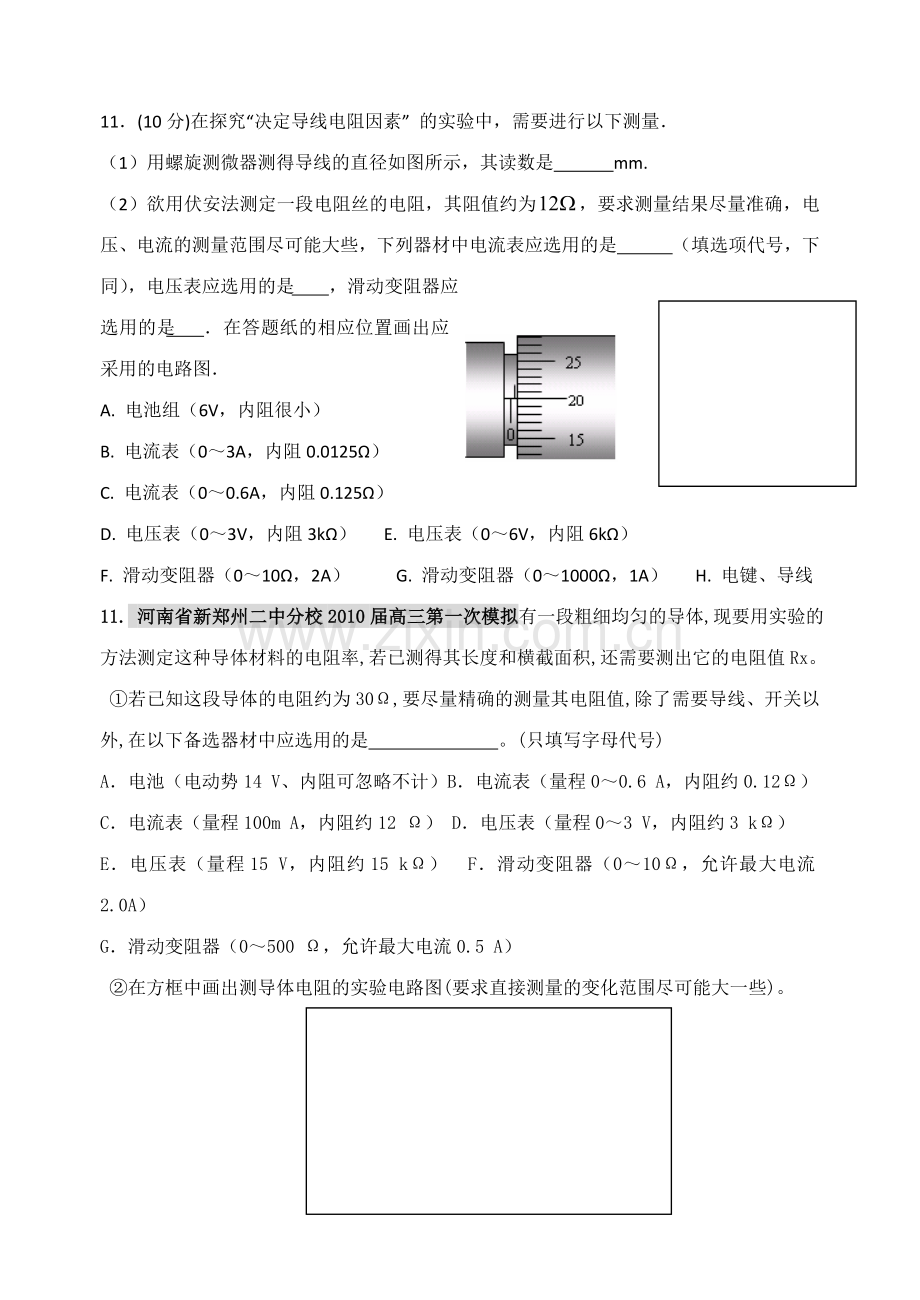

11．(10分)在探究“决定导线电阻因素” 的实验中，需要进行以下测量．
（1）用螺旋测微器测得导线的直径如图所示，其读数是　 　　mm.

（2）欲用伏安法测定一段电阻丝的电阻，其阻值约为，要求测量结果尽量准确，电压、电流的测量范围尽可能大些，下列器材中电流表应选用的是　　　（填选项代号，下同），电压表应选用的是　　，滑动变阻器应选用的是　　．在答题纸的相应位置画出应采用的电路图．
A. 电池组（6V，内阻很小）
B. 电流表（0～3A，内阻0.0125Ω）
C. 电流表（0～0.6A，内阻0.125Ω）
D. 电压表（0～3V，内阻3kΩ） E. 电压表（0～6V，内阻6kΩ）
F. 滑动变阻器（0～10Ω，2A） G. 滑动变阻器（0～1000Ω，1A） H. 电键、导线
11. 河南省新郑州二中分校2010届高三第一次模拟有一段粗细均匀的导体,现要用实验的方法测定这种导体材料的电阻率,若已测得其长度和横截面积,还需要测出它的电阻值Rx。
①若已知这段导体的电阻约为30Ω,要尽量精确的测量其电阻值,除了需要导线、开关以外,在以下备选器材中应选用的是 。(只填写字母代号)
A．电池（电动势14 V、内阻可忽略不计）B．电流表（量程0～0.6 A，内阻约0.12Ω）
C．电流表（量程100m A，内阻约12 Ω） D．电压表（量程0～3 V，内阻约3 kΩ）
E．电压表（量程15 V，内阻约15 kΩ） F．滑动变阻器（0～10Ω，允许最大电流2.0A）
G．滑动变阻器（0～500 Ω，允许最大电流0.5 A）
②在方框中画出测导体电阻的实验电路图(要求直接测量的变化范围尽可能大一些)。

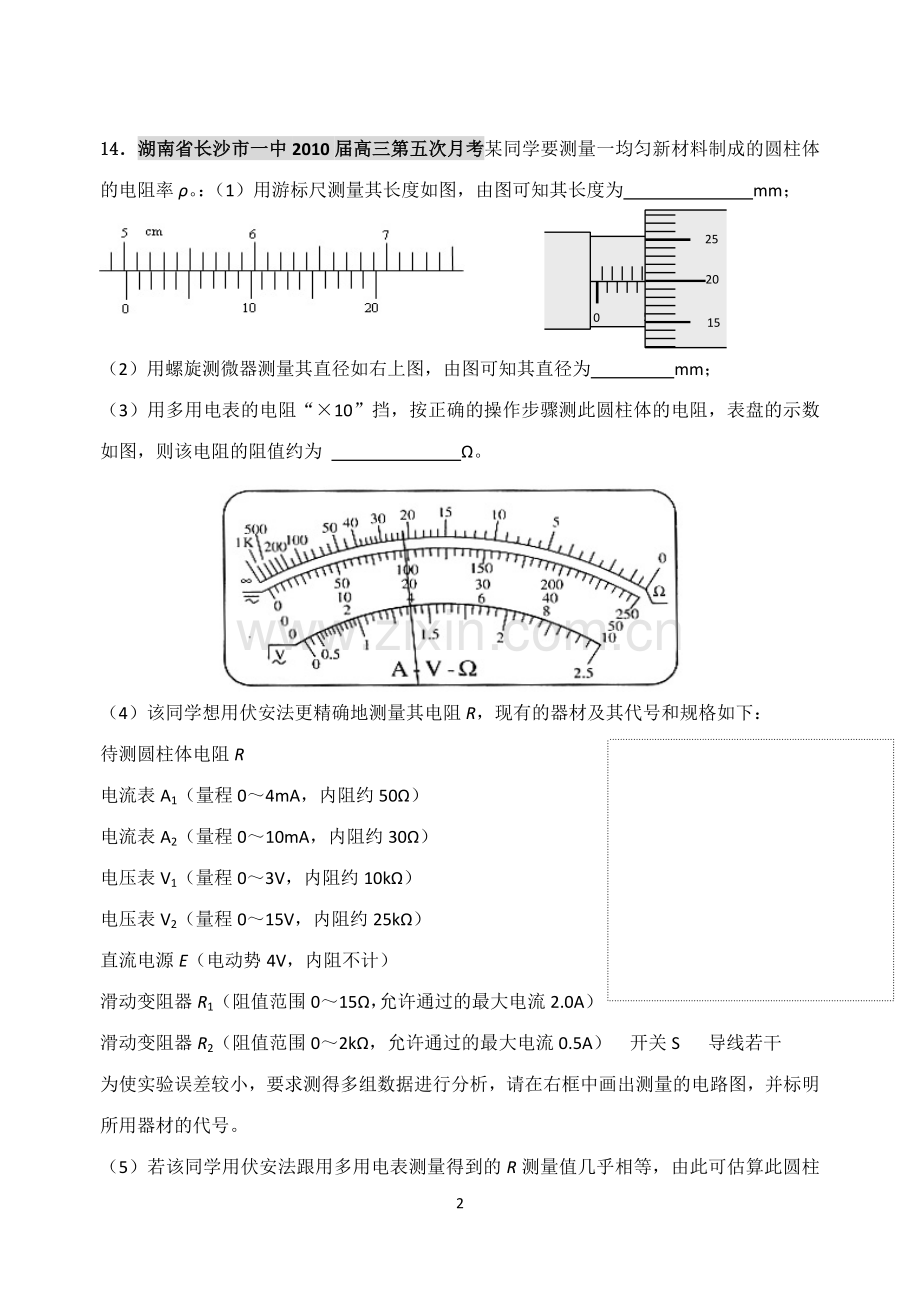

14．湖南省长沙市一中2010届高三第五次月考某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。：（1）用游标尺测量其长度如图，由图可知其长度为 mm；
5
0
20
25
15

（2）用螺旋测微器测量其直径如右上图，由图可知其直径为 mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为 Ω。
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表A1（量程0～4mA，内阻约50Ω）
电流表A2（量程0～10mA，内阻约30Ω）
电压表V1（量程0～3V，内阻约10kΩ）
电压表V2（量程0～15V，内阻约25kΩ）
直流电源E（电动势4V，内阻不计）
滑动变阻器R1（阻值范围0～15Ω，允许通过的最大电流2.0A）
滑动变阻器R2（阻值范围0～2kΩ，允许通过的最大电流0.5A） 开关S 导线若干
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号。
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ＝ 。（保留2位有效数字）
5．福建省龙岩二中2010届高三摸底考试现有一只额定电压为2.5V额定功率为0.50W的小灯泡，欲通过实验较准确地描绘小灯泡的伏安特性曲线，要求小灯泡两端电压在0~2.5V内可调，提供如下器材：
A．2.5V，0.50W小灯泡 B．电压表0-3V，内阻10kΩ C．电流表0-0.3A，内阻2Ω
D．电流表0-10mA，内阻50Ω E．滑动变阻器2000Ω，0.1A F．滑动变阻器10Ω，1.0A
G．蓄电池4V H．电键S，导线若干
（1）选出实验所需要的器材________（用序号表示）
（2）在方框中画出实验电路图.

20．山东省潍坊市2010届高三上学期阶段性测试有一个小灯泡上标有“4 V 2 W”的字样，现在要用伏安法描绘这个灯泡的U-I图线，有下列器材供选用：
A.电压表（0～5 V，内阻10 kΩ） B.电压表（0～10 V，内阻20 kΩ）
C.电流表（0～0.3 A，内阻1 Ω） D.电流表（0～0.6 A，内阻0.4 Ω）
E.滑动变阻器（5 Ω，1 A） F.滑动变阻器（500 Ω，0.2 A）
（1）实验中电压表应选用______，电流表应选用______.为使实验误差尽量减小，要求电压表从零开始变化且多取几组数据，滑动变阻器应选用__________（用序号字母表示）。
（2）请在方框内画出满足实验要求的电路图，并把图中所示的实验器材用实线连接成相应的实物电路图。

29．福建省湖雷中学2010届高三上学期第四次月考小灯泡灯丝的电阻会随温度的升高而变化，为研究这一问题，实验室备有的器材是：电压表（3V，3kΩ)、电流表（0～0.6A，0.1Ω)、电池、开关、滑动变阻器、待测小灯泡、导线若干。实验时，要求小灯泡两端电压从零逐渐增大到额定电压以上。（1）他们应选用图14中所示的 电路进行实验；
（2）根据实验测得数据描绘出如图15所示U-I图象，由图分析可知，小灯泡电阻随温度T变化的关系是 。

图14 图15
（3）已知实验中使用的小灯泡标有1.5V字样，请你根据上述实验结果求出小灯泡在1.5V电压下的实际功率是 W。
10.用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内电阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：

A．电压表 （量程3V）；B．电流表 （量程0.6A）；C．电流表（量程3A）
D．定值电阻R0（阻值4Ω，额定功率4W）
E．滑动变阻器R（阻值范围0—20Ω，额定电流1A）
（1）电流表应选 ；（填器材前的字母代号）。
（2）根据实验数据作出U—I图像（如图乙所示），则电动势E＝ V，内阻r= Ω；
22．在测定一节干电池的电动势和内电阻的实验中，备有下列器材：
A．干电池E（电动势约为1.5V、内电阻大约为1.0）B．电压表V（0~15V）
C．电流表A（0~0.6A、内阻0.1） D．电流表G（满偏电流3mA、内阻Rg=10）
E．滑动变阻器R1（0~10、10A）F．滑动变阻器R2（0~100、1A）
G．定值电阻R3=990 H．开关、导线若干　
（1）为了方便且能较准确地进行测量其中应选用的滑动变阻器是_____（填写“R1”或“R2”）；
（2）请在线框内画出你所设计的实验电路图，并在图中标上所选用器材的符号；

（3）图示为某一同学根据他设计的实验，绘出的I1—I2图线（I1为电流表G的示数， I2为电流表A的示数），由图线可求得被测电池的电动势E =_____V，内电阻r =_____．
13．在“测定电池的电动势和内阻”的实验中，有下列器材：
A干电池：电动势约为1.5V B电压表：量程3Ｖ，内阻约为３ｋΩ，
C电流表1：量程0.6A，内阻约为1Ω D电流表2：量程1mA，内阻约为50Ω
E滑动变阻器：最大阻值为20Ω，符号 F单刀单掷开关一个，符号 G导线若干

请选择合适的器材，在下列虚线框内用元件符号画出实验电路图。
（2）某同学根据实验数据，画出U—I图象如图所示，则干电池的电动势为 V，内阻为 Ω。（小数点后保留两位数字）
