平面图标准

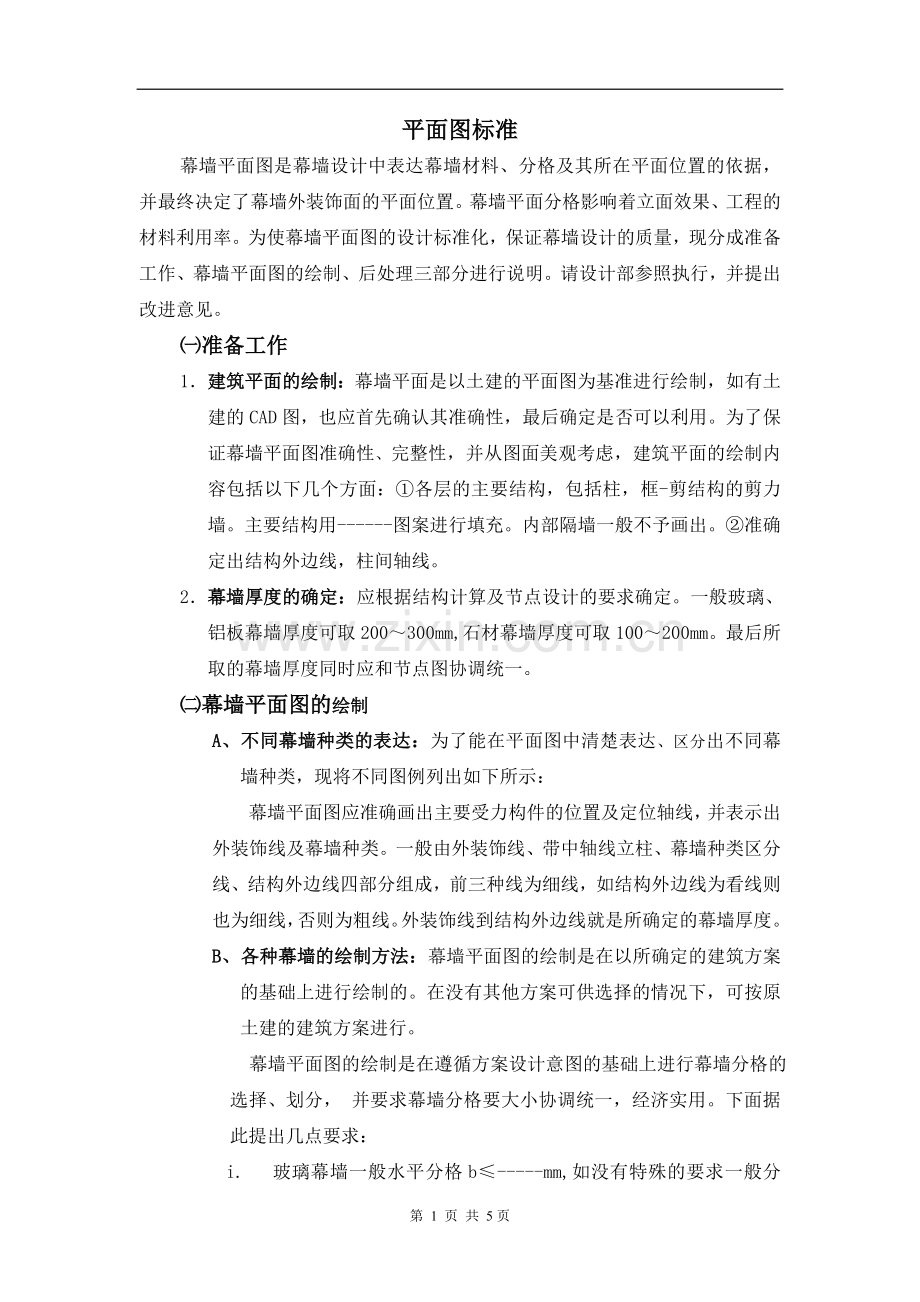

幕墙平面图是幕墙设计中表达幕墙材料、分格及其所在平面位置的依据，并最终决定了幕墙外装饰面的平面位置。幕墙平面分格影响着立面效果、工程的材料利用率。为使幕墙平面图的设计标准化，保证幕墙设计的质量，现分成准备工作、幕墙平面图的绘制、后处理三部分进行说明。请设计部参照执行，并提出改进意见。
㈠准备工作
1． 建筑平面的绘制：幕墙平面是以土建的平面图为基准进行绘制，如有土建的CAD图，也应首先确认其准确性，最后确定是否可以利用。为了保证幕墙平面图准确性、完整性，并从图面美观考虑，建筑平面的绘制内容包括以下几个方面：①各层的主要结构，包括柱，框-剪结构的剪力墙。主要结构用------图案进行填充。内部隔墙一般不予画出。②准确定出结构外边线，柱间轴线。
2． 幕墙厚度的确定：应根据结构计算及节点设计的要求确定。一般玻璃、铝板幕墙厚度可取200～300mm,石材幕墙厚度可取100～200mm。最后所取的幕墙厚度同时应和节点图协调统一。
㈡幕墙平面图的绘制
A、 不同幕墙种类的表达：为了能在平面图中清楚表达、区分出不同幕墙种类，现将不同图例列出如下所示：
幕墙平面图应准确画出主要受力构件的位置及定位轴线，并表示出外装饰线及幕墙种类。一般由外装饰线、带中轴线立柱、幕墙种类区分线、结构外边线四部分组成，前三种线为细线，如结构外边线为看线则也为细线，否则为粗线。外装饰线到结构外边线就是所确定的幕墙厚度。
B、 各种幕墙的绘制方法：幕墙平面图的绘制是在以所确定的建筑方案的基础上进行绘制的。在没有其他方案可供选择的情况下，可按原土建的建筑方案进行。
幕墙平面图的绘制是在遵循方案设计意图的基础上进行幕墙分格的选择、划分， 并要求幕墙分格要大小协调统一，经济实用。下面据此提出几点要求：

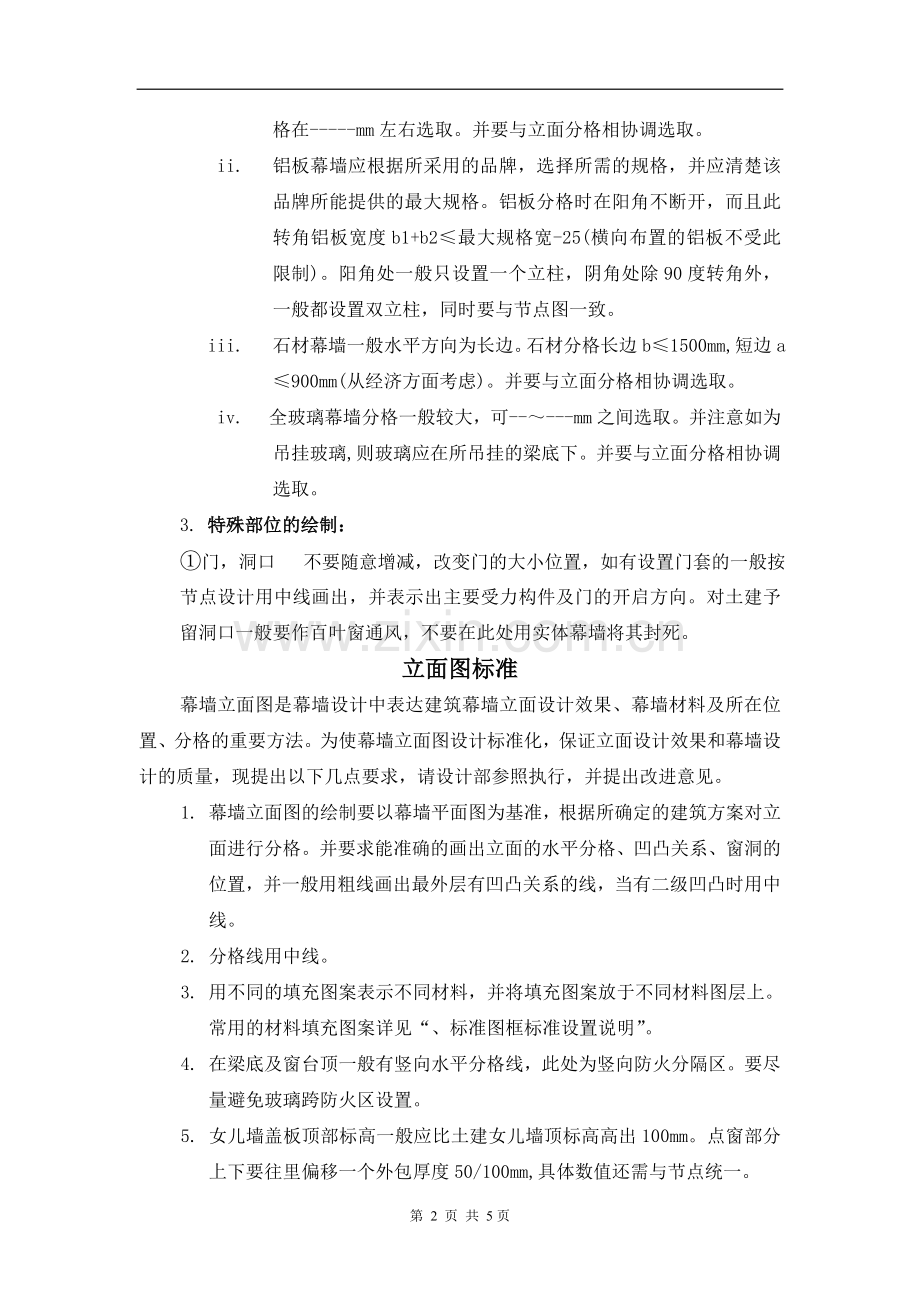

i. 玻璃幕墙一般水平分格b≤-----mm,如没有特殊的要求一般分格在-----mm左右选取。并要与立面分格相协调选取。
ii. 铝板幕墙应根据所采用的品牌，选择所需的规格，并应清楚该品牌所能提供的最大规格。铝板分格时在阳角不断开，而且此转角铝板宽度b1+b2≤最大规格宽-25(横向布置的铝板不受此限制)。阳角处一般只设置一个立柱，阴角处除90度转角外，一般都设置双立柱，同时要与节点图一致。
iii. 石材幕墙一般水平方向为长边。石材分格长边b≤1500mm,短边a≤900mm(从经济方面考虑)。并要与立面分格相协调选取。
iv. 全玻璃幕墙分格一般较大，可--～---mm之间选取。并注意如为吊挂玻璃,则玻璃应在所吊挂的梁底下。并要与立面分格相协调选取。
3. 特殊部位的绘制：
①门，洞口 不要随意增减，改变门的大小位置，如有设置门套的一般按节点设计用中线画出，并表示出主要受力构件及门的开启方向。对土建予留洞口一般要作百叶窗通风，不要在此处用实体幕墙将其封死。
立面图标准
幕墙立面图是幕墙设计中表达建筑幕墙立面设计效果、幕墙材料及所在位置、分格的重要方法。为使幕墙立面图设计标准化，保证立面设计效果和幕墙设计的质量，现提出以下几点要求，请设计部参照执行，并提出改进意见。
1. 幕墙立面图的绘制要以幕墙平面图为基准，根据所确定的建筑方案对立面进行分格。并要求能准确的画出立面的水平分格、凹凸关系、窗洞的位置，并一般用粗线画出最外层有凹凸关系的线，当有二级凹凸时用中线。
2. 分格线用中线。
3. 用不同的填充图案表示不同材料，并将填充图案放于不同材料图层上。常用的材料填充图案详见“、标准图框标准设置说明”。
4. 在梁底及窗台顶一般有竖向水平分格线，此处为竖向防火分隔区。要尽量避免玻璃跨防火区设置。
5. 女儿墙盖板顶部标高一般应比土建女儿墙顶标高高出100mm。点窗部分上下要往里偏移一个外包厚度50/100mm,具体数值还需与节点统一。
6. 立面图的竖向标注应包括楼层标高引出线、标注线、标高、楼层号四部分组成。下边分别说出各自的作法：
层标高引出线：用点画线伸进幕墙外边线-----mm,到标高符号交线外伸
-----mm止。
标注线：至少有三道，竖向板块分格尺寸标注（同时应有到楼层标高处的定位标注）、层高标注、建筑总高标注。
标高：在标注线的外侧，标高符号高---- mm,字高---mm,两根斜线成45°相交于被注的高度。标高应以米单位，注写到小数点后3位。正数标高不注“+”，负数标高应注“-”，零点标高应注写成“±0.000”。
楼层号：楼层号用“n层”表示，并放在标高字体的水平外侧。字体的高度为---mm高。
7. 立面图的外轮廓线用0.4mm粗实线外包，用0.6mm粗复合线作地面线。
8. 立面图中应标注层高及重要部位局部标高。
大样图标准
为使幕墙大样图的设计标准化，保证大样图的质量和完整性，大样图的设计应遵守下列标准。设计部参照执行，并提出改进意见。
3． 设计顺序：大样图的设计应首先遵循一定的设计顺序。主要大样应首先设计，编号在前，特殊大样靠后设计，编号靠后。
4． 基本内容：大样图的设计的内容应至少包括：
A、 大样图应至少包括立面大样图，平面大样图及剖面大样图三个部分，立面变化比较复杂时，还要求有二个或二个以上的立面大样图，平面大样图及剖面大样图。
B、 大样图应标注详细的节点索引号。
C、 立面大样图除----mm宽的胶缝可以用单线条简单表示外，其余设计应按节点设计的实际情况表达清楚。
D、 立面大样图应用实物填充的方式区分不同的材料。填充图例详见“红革标设计标准设置说明”。
E、 平面大样图应对面材的平面分格，横梁及立柱的位置及连接等有清楚的表达，并注意与节点设计保持一致。
F、 剖面大样图应对面材的立面分格，横梁及立柱的位置及连接，防火保温措施等有清楚的表达，并注意与节点设计保持一致。
埋件图标准
幕墙埋件图是幕墙设计中表达埋件在平面及立面位置的依据，并最终决定了埋件在建筑物主体结构上的位置。幕墙埋件图应包括幕墙埋件平面布置图或幕墙埋件立面布置图﹑幕墙埋件剖面图﹑埋件零件加工图,为使幕墙埋件图的设计标准化，保证幕墙设计的质量。现提出以下几点要求，请设计部参照执行,并提出改进意见。
9. 幕墙埋件平面布置图绘制要以幕墙平面布置图为基准，根据节点设计及结构计算，将幕墙埋件的实际平面表示出来，并标注埋件的施工定位尺寸，其定位尺寸一般应包括中心线间距和与相邻轴线的距离，另避免填充图案遮盖埋件。
10. 幕墙埋件剖面图的绘制应根据土建结构图提供的边梁﹑结构柱等结构构件，在其剖面图上放置埋件。其次，应有施工定位尺寸﹑楼层标高﹑楼层名称﹑相关的轴线及其编号，另应有埋件相关的技术要求，剖面图太多时，可以索引单列。
11. 埋件零件加工图应标注详细。另应有埋件零件的相关技术要求。
12. 所有的楼层都必须有相应的埋件平面图，以体现埋件的总体平面布置。如果平面图的比例太小，应采用平面分区的方式表达，尽量使平面布置图的比例为1：100。
13. 当主体结构立面有斜梁，且斜梁上设计有埋件时，应绘制埋件立面图，比例应采用1：100。
14. 埋件加工图后应有关于埋件补偏的方法详图。
节点图标准
为使节点图的设计标准化，保证节点图的质量和完整性，节点图的设计应遵守下列标准。请设计部参照执行，并提出改进意见。
5． 设计顺序：节点图的设计应首先遵循一定的设计顺序。主要节点应首先设计，编号在前，辅助节点及收边节点靠后设计，编号也靠后。同时，设计主要节点时，应考虑与辅助节点及收边节点的配合，尽量减少对辅助节点及收边节点的特殊处理。
6． 基本原则：节点图设计的基本原则是表达清楚，标注详细。
A、 对设计节点的表达应完整，特别是连接部分。
B、 根据幕墙结构及性能的要求，对幕墙的主要部分进行详细设计，设计过程中应始终贯彻经济的原则。
C、 应对节点图的施工定位，与立面图及平面图的对应关系进行详细表述，使节点图具有较高的施工可行性。
D、 应根据幕墙规范及三视图的原理，对节点设计中的参考投影线及投影面进行合理表达，增强图面的可读性。
E、 将文字标注及引出线摆放整齐，合理选用制图比例，使图面表达整洁美观。
F、 节点应首先从幕墙大样图中索引，也可从立面图、其它的节点图中索引。
G、 节点图中应有索引出处的图号。
H、 节点图应明确标写该节点的具体名称，避免一律用“节点”代之。
7． 基本内容：节点图的设计的内容应至少包括：
A、 标准节点部分：标准横纵剖节点，标准横纵剖开启节点。
B、 纵剖节点部分：窗间墙纵剖节点，封顶纵剖节点，封底纵剖节点。
C、 横剖节点部分：封边横剖节点，转角横剖节点。
D、 立柱与结构连接节点部分。
E、 横梁与立柱的组装节点部分。
F、 保温、防火、防雷节点部分。
