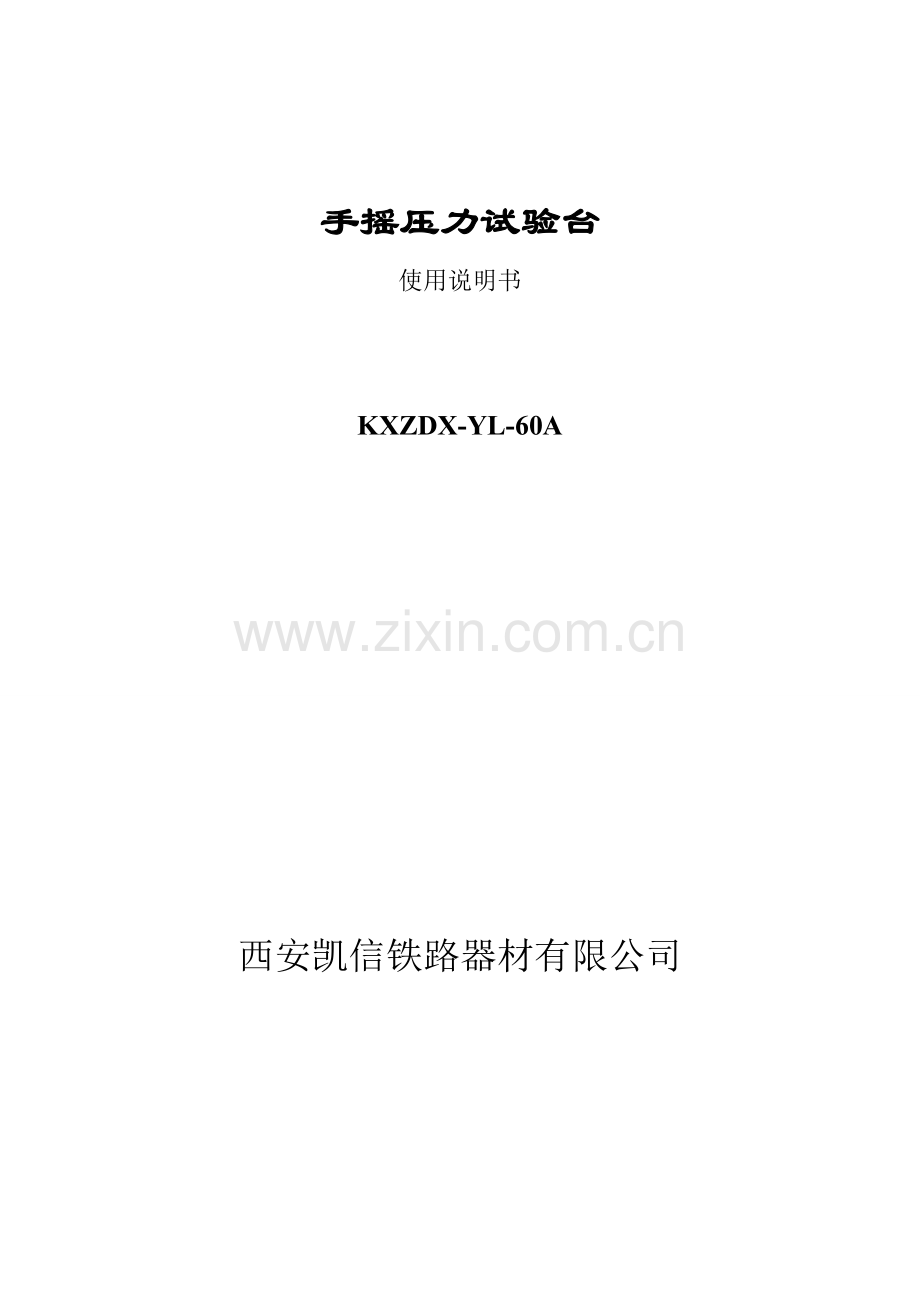

手摇压力试验台使用说明书KXZDX-YL-60A西安凯信铁路器材有限公司一、用途：该试验台用于各种型号液压压力表校验，其检验压力可达60MPa,检验真空度达-0.08MPa。二、 基本结构与工作原理 手摇压力试验台由于摇泵（1)、油杯（2）和两个单向阀门（3）组成，彼此用连接管（4）相连，都固定在底座（5）上，阀（3）上装有两端锁母M20*1.5用以连接精密压力表和被检验的压力表。关闭油杯阀门，旋转手轮使活塞移动，由此而产生之压力（或真空）即可传至两个压力表；根据精密压力表的示值对被检验压力表进行检验。 1、手摇泵2、油杯3、单向阀门4、连接管5、底座三、 技术参数： 1.校验压力范围：-0.08-60MPa 2.校验真空范围：-0.08-0MPa 3.两端螺母：M20X1.5 4.工作液体：变压器油 5.工作台尺寸：长*宽*高（900*600*800）mm四、 组成 主要由工作台、标准压力表、快速连接头、双针压力表接头、转换接头等部分组成。五、验收与保管1、用户收到装箱校验器时，应先检查箱子是否完整；如有损伤，应即查明原因。2、开箱后拆除衬垫物，检查校验器外观是否完好，说明书，出厂合格证是否齐全，并核对产品及附件（橡胶垫块5个），如有短缺，应立即通知我厂。3、校验器应储藏在室内，其环境温度为+5+35，相对温度不大于80%，周围空气不应含有腐蚀检验器的有害物质。六、安装与使用1、压力表检验器应放在便于操作的工作台上，并须保持水平。2、检验器的工作环境温度为2010，相对温度不大于80%，且周围空气不得含有腐蚀性气体。3、检验器不得受到震动；工作台上需铺上橡皮垫，用螺钉紧固。4、使用前，首先用汽油清洗检验各部分，然后将工作液体注满油杯。旋转手摇泵的手轮，检查油路是否通畅；若无问题，即可装上精密压力表被检验压力表。5、操作步骤：检验压力表时：1）打开油杯阀门，左旋手轮，使手摇泵的气缸充满工作液体。2）关闭油杯阀门，左旋手轮，压缩工作液体，使油压作用于被检验压力表和精密压力表上，根据两只压力表的指示值可进行检验。检验真空表时1）清除检验器内工作液体。2）关闭阀（3），打开油杯阀门，并将手摇泵螺杆全部旋入气缸。3）关闭油杯阀门，打开阀（3），旋出手摇泵螺杆，形成真空；如果旋出一次尚未达到所需要的真空度时，则可反复旋进和旋出数次，直至达到所需真空度为止。七、维护与修理1、定期清洗仪器各部分清洗后，装成原状。2、油液里不应混有杂质或脏物；使用一定时期后，使用一定时期后，必须更新油。3、不用时必须盖上布罩，以免尘埃进入校验器。七、配件： 标准压力表1个（含第三方鉴定报告） 校验压力表转换接头1套 参考图片
