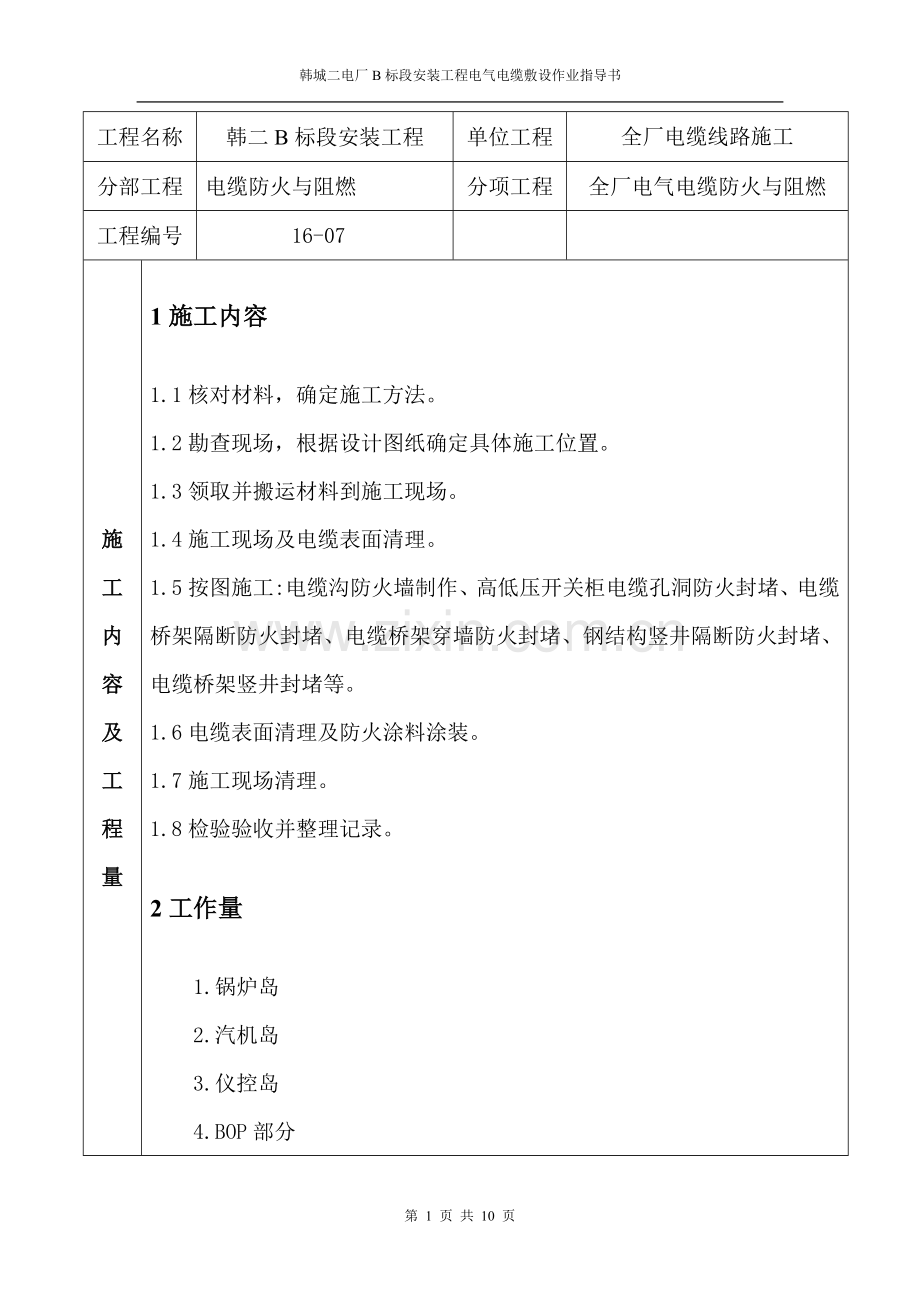

韩城二电厂B标段安装工程电气电缆敷设作业指导书

工程名称
韩二B标段安装工程
单位工程
全厂电缆线路施工
分部工程
电缆防火与阻燃
分项工程
全厂电气电缆防火与阻燃
工程编号
16-07

施工内容及工程量
1施工内容
1.1核对材料，确定施工方法。
1.2勘查现场，根据设计图纸确定具体施工位置。
1.3领取并搬运材料到施工现场。
1.4施工现场及电缆表面清理。
1.5按图施工:电缆沟防火墙制作、高低压开关柜电缆孔洞防火封堵、电缆桥架隔断防火封堵、电缆桥架穿墙防火封堵、钢结构竖井隔断防火封堵、电缆桥架竖井封堵等。
1.6电缆表面清理及防火涂料涂装。
1.7施工现场清理。
1.8检验验收并整理记录。
2工作量
1.锅炉岛
2.汽机岛
3.仪控岛
4.BOP部分

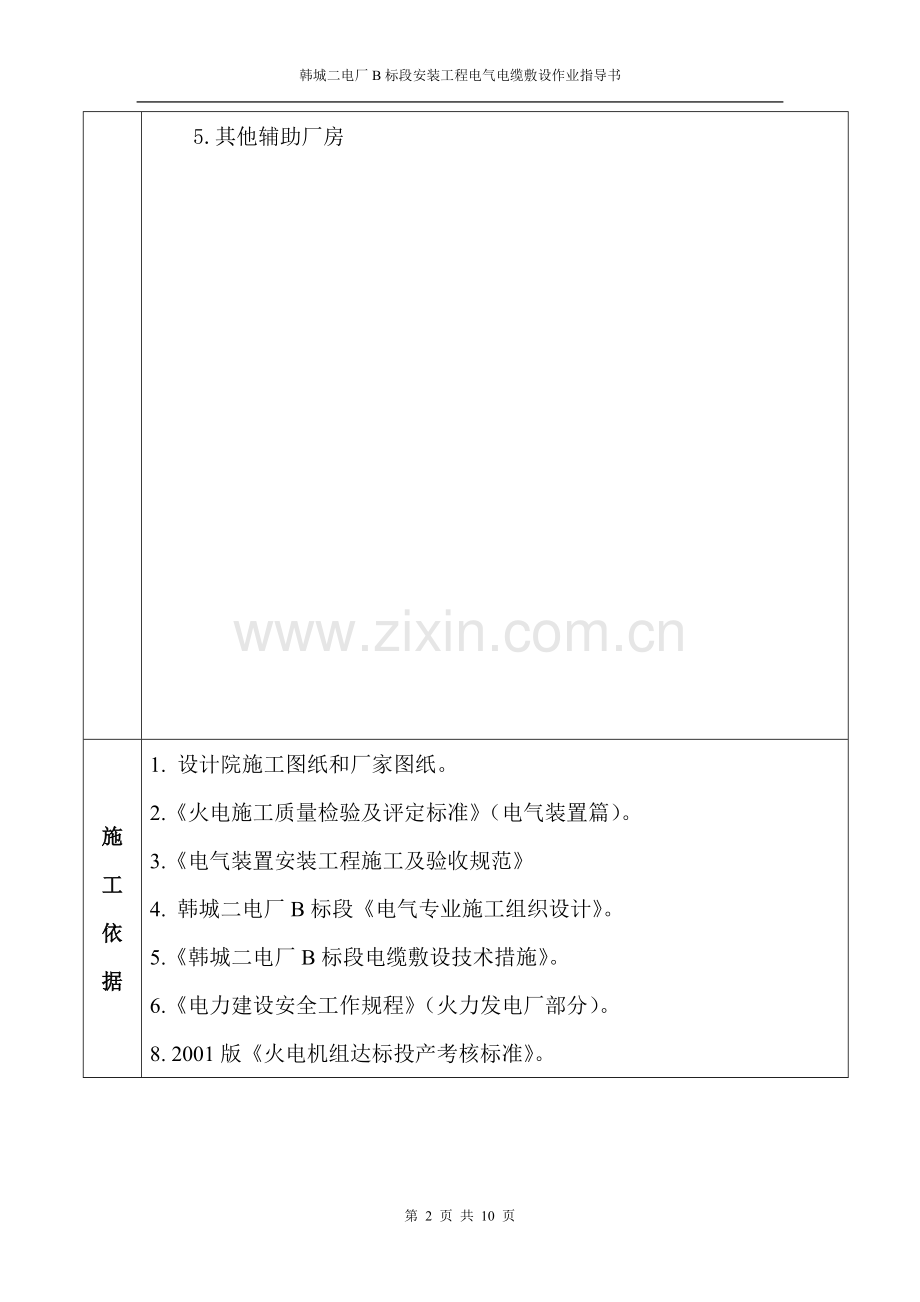

5.其他辅助厂房

施工依据
1. 设计院施工图纸和厂家图纸。
2.《火电施工质量检验及评定标准》（电气装置篇）。
3.《电气装置安装工程施工及验收规范》
4. 韩城二电厂B标段《电气专业施工组织设计》。
5.《韩城二电厂B标段电缆敷设技术措施》。
6.《电力建设安全工作规程》（火力发电厂部分）。
8. 2001版《火电机组达标投产考核标准》。
施

工

准

备
1. 根据设计图纸认真核对封堵位置及确定封堵方法。
2. 施工人员到现场确定材料尺寸及所需材料数量。
3. 准备所需工机具。
4. 办理相关封堵区域工作票。
5. 准备施工区域充足的照明、良好的通风条件；确认整个施工路径畅通无阻；高空作业区搭设脚手架并验收合格。
6. 清理电缆沟、夹层等施工点的积水、杂物；清理电缆表面污物。
7. 组织施工人员认真学习有关规范、规程、施工图纸及有关文件、资料，并进行安全和技术交底。
8. 领取施工用具及材料。
中间交接要求
1.要求与电缆线路安装有关的建筑工程符合设计,土建及安装工作结束；施工临时、废料、模板清理干净;道路通畅。
2.电缆桥架、支架、保护管施工完毕，清理干净，验收合格。
3.电缆接线完毕并经验收合格。
施 工 工 序 方 框 图
施工记录
验收
清理现场
工艺自查
封堵施工
材料搬运
核对图纸
材料准备
清洁施工区
办理工作票
材料配制
施工准备
技术交底
安全交底
工机具准备
人员组织
脚手架搭设

施 工 技 术 要 领
1施工准备
1.1技术员对施工人员进行技术交底，施工人员熟悉施工图纸，掌握现场施工状况及施工环境。
1.2施工人员根据图纸及现场实际情况核对材料的型号、规格，检验材料质量是否符合技术要求。
1.3再带点区域工作时，提前办理相关区域工作票。
1.4对施工区域进行清理，彻底清理电缆表面。
2施工技术要领
2.1防火设施的设置原则
2.1.1封堵电缆孔洞
2.1.1.1通向控制室电缆夹层的所有穿墙孔和竖井口。
2.1.1.2电缆穿越不同车间隔墙及楼板处的孔洞。
2.1.1.3所有屏、柜、箱体上的电缆孔洞。
2.1.2设置阻火墙及阻火段
2.1.2.1不同厂房或车间交界处。
2.1.2.2建（构）物室外进入室内处。
2.1.2.3公用电缆通道分支及沟道与沟道、沟道与电缆桥架连接处。
2.1.2.4汽机房与锅炉房电缆通道连接处。
2.1.2.5长距离电缆通道每隔100米处。
2.1.3电缆桥架按设计分段使用阻燃槽盒
2.2电缆防火封堵措施
2.2.1在电缆穿过竖井、墙壁、楼板或进入电气盘、柜的孔洞处、用防火堵料密实封堵。
2.2.2在主厂房及重要的电缆沟和电缆通道中，按要求分段用软质耐火材料设置阻火墙。
2.2.3电力电缆接头两侧及相邻电缆2～3m长的区段施加防火涂料。
2.2.4在封堵电缆孔洞时，空洞较大者应加耐火隔板后再用有机或无机堵料封堵。
2.2.5在盘柜下1～2m处、阻火墙1～2米处、电缆桥架阻火包两侧、重要防火段涂装防火涂料。
2.2.6在阻火墙两侧的电缆孔洞用有机堵料严密封堵，并在两侧电缆表面按技术要求涂以防火堵料。
2.2.7具体封堵方法可参照有关设计图纸及本作业指导书附图。
2.3电缆防火封堵注意事项
2.3.1防火阻燃材料必须经过技术或产品鉴定。在使用时，应按设计要求的材料使用工艺制定具体措施（根据所用材料施工时指定）。
2.3.2防火涂料应按一定浓度稀释，搅拌均匀，稀释可以用#200溶剂汽油或松香水，涂刷时应顺电缆长度方向进行，涂刷次数、厚度、间隔时间应符合材料使用及设计要求。
2.3.3电缆防火风度的范围主要包括低压开关柜、控制保护屏、电缆桥架的防火封堵及电缆构筑物的防火阻燃措施。

工 技 术 要 领
2.3.4施工中耐火隔板的切割可借助钢锯条切割，应注意避免用力敲打和拉扯，以防止受冲击力而影响板材强度；被切割成条状孔后的板块，其承受荷重能力将随开孔宽窄程度有所降低，应充分估计，注意受力条件及受力能力。
2.3.5防火涂料涂装前应彻底清理电缆表面锈蚀及赃物。
2.3.6涂刷涂料时，必须要等前道涂层干燥后方可进行下道涂刷，以保证达到预期的防火阻燃效果。
2.3.7设计所要求的涂料涂刷厚度指涂层干燥后的厚度。
2.3.8施工时应保护好设备、建筑物，防止对其二次污染，对不小心造成污染的部位应在施工过程中及时清除。
2.3.9在盘柜进出线、电缆沟、电缆桥架、电缆竖井等风度隔断处的电缆周围必须留出10cm左右的空隙用有机堵料风度，以便更换或增加电缆，绝对不可用无机堵料封死。
2.3.10施工完毕后注意彻底清理施工现场。
2.3.11具体有关事项参见相关设计施工图。
2.3.12电缆防火封堵的施工有防火封堵材料供应商组织施工队伍进行施工，工地派专人负责技术及质量检验、监督，严把质量关。
2.4 其他要求
2.4.1防火封堵材料的存放应注意防潮、防雨，受潮后变质的材料严禁使用。
2.4.2施工中材料的配制应严格控制数量、比例，随配随用，禁止随意配制造成浪费。
2.4.3材料应分类存放，禁止混放影响材料质量。
2.4.4雨天室外禁止施工。
2.4.5冬季施工，气温在5℃以下时应采取加热和保温措施。
主 要 设 备 材 料 检 验 要 求
1.各种材料型号、规格、数量符合要求，质量合格、资料齐全。
2.材料检验项目齐全，各项检验指标符合国家有关标准。

安 全 及 文 明 施 工 措 施
1. 工作场所必须有充足的照明。沟道通风良好。
2. 电缆敷设时，不应损坏电缆沟、电缆竖井和人井的防水层。
3. 脚手架必须由持证的专业人员施工，搭设必须牢固、可靠安全，经
安监部门验收合格后才能使用。
4. 在高空施工电缆应扎好安全带，衣着应灵便，衣袖裤脚应扎紧，应
穿软底鞋。
5. 不得从架子上向下抛物。
6. 在沟道竖井及夹层应注意不要被支架碰伤。
7. 临时打开的隧道、沟道入口应设遮拦或标志，收工时应封闭。
8. 有交叉作业的地方，要防止高空坠物。
9. 当天施工完毕，及时收回杂物余料，做到工完料尽场地清。
劳动力组织
1．班长一名，技术员一名，高级工2名以上，中级工3名以上，辅助工若干。
2．按网络计划，结合现场情况尽早完成。

审 批 意 见
工地

年 月 日
施工科

年 月 日
质管科

年 月 日
安全科

年 月 日
总工程师

年 月 日
备注
