各种类型临时钢梁主要尺寸和适用行车条件

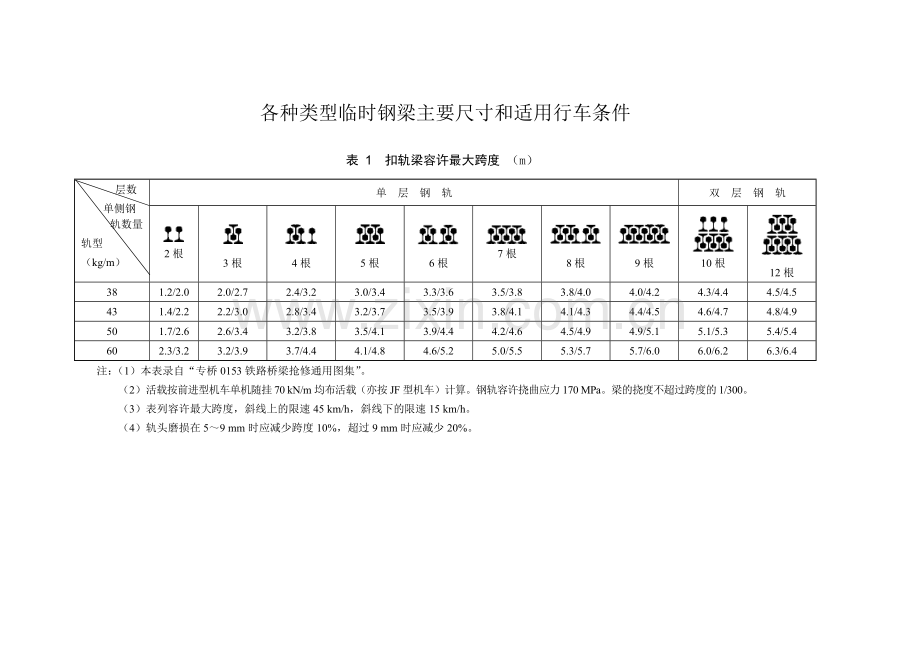

表 1 扣轨梁容许最大跨度 （m）
层数
单侧钢
轨数量
轨型
（kg/m）
单 层 钢 轨
双 层 钢 轨

2根

3根

4根

5根

6根

7根

8根

9根

10根

12根
38
1.2/2.0
2.0/2.7
2.4/3.2
3.0/3.4
3.3/3.6
3.5/3.8
3.8/4.0
4.0/4.2
4.3/4.4
4.5/4.5
43
1.4/2.2
2.2/3.0
2.8/3.4
3.2/3.7
3.5/3.9
3.8/4.1
4.1/4.3
4.4/4.5
4.6/4.7
4.8/4.9
50
1.7/2.6
2.6/3.4
3.2/3.8
3.5/4.1
3.9/4.4
4.2/4.6
4.5/4.9
4.9/5.1
5.1/5.3
5.4/5.4
60
2.3/3.2
3.2/3.9
3.7/4.4
4.1/4.8
4.6/5.2
5.0/5.5
5.3/5.7
5.7/6.0
6.0/6.2
6.3/6.4
注：（1）本表录自“专桥0153铁路桥梁抢修通用图集”。
（2）活载按前进型机车单机随挂70 kN/m均布活载（亦按JF型机车）计算。钢轨容许挠曲应力170 MPa。梁的挠度不超过跨度的1/300。
（3）表列容许最大跨度，斜线上的限速45 km/h，斜线下的限速15 km/h。
（4）轨头磨损在5～9 mm时应减少跨度10%，超过9 mm时应减少20%。

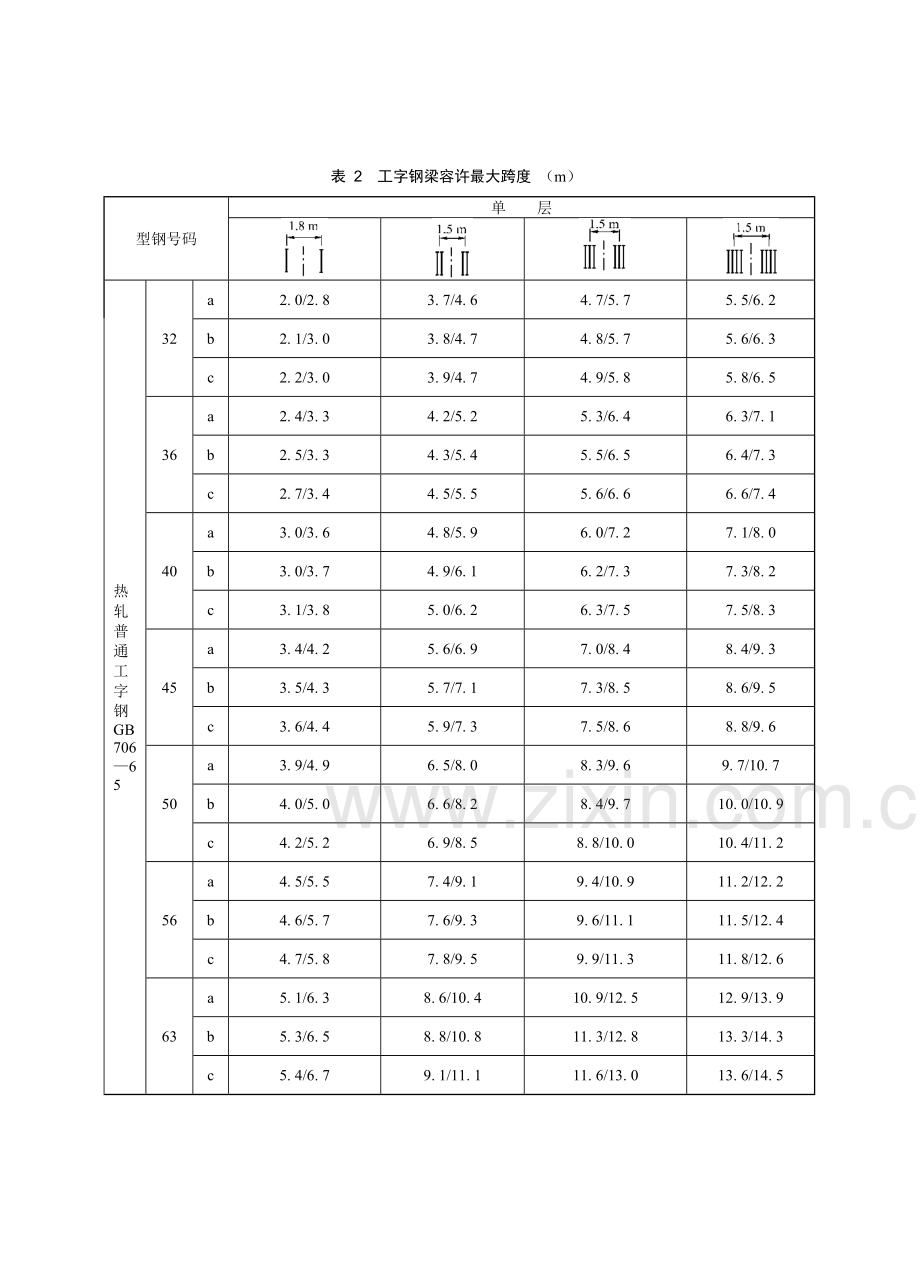

表 2 工字钢梁容许最大跨度 （m）
型钢号码
单 层

热轧普通工字钢GB706—65
32
a
2. 0/2. 8
3. 7/4. 6
4. 7/5. 7
5. 5/6. 2
b
2. 1/3. 0
3. 8/4. 7
4. 8/5. 7
5. 6/6. 3
c
2. 2/3. 0
3. 9/4. 7
4. 9/5. 8
5. 8/6. 5
36
a
2. 4/3. 3
4. 2/5. 2
5. 3/6. 4
6. 3/7. 1
b
2. 5/3. 3
4. 3/5. 4
5. 5/6. 5
6. 4/7. 3
c
2. 7/3. 4
4. 5/5. 5
5. 6/6. 6
6. 6/7. 4
40
a
3. 0/3. 6
4. 8/5. 9
6. 0/7. 2
7. 1/8. 0
b
3. 0/3. 7
4. 9/6. 1
6. 2/7. 3
7. 3/8. 2
c
3. 1/3. 8
5. 0/6. 2
6. 3/7. 5
7. 5/8. 3
45
a
3. 4/4. 2
5. 6/6. 9
7. 0/8. 4
8. 4/9. 3
b
3. 5/4. 3
5. 7/7. 1
7. 3/8. 5
8. 6/9. 5
c
3. 6/4. 4
5. 9/7. 3
7. 5/8. 6
8. 8/9. 6
50
a
3. 9/4. 9
6. 5/8. 0
8. 3/9. 6
9. 7/10. 7
b
4. 0/5. 0
6. 6/8. 2
8. 4/9. 7
10. 0/10. 9
c
4. 2/5. 2
6. 9/8. 5
8. 8/10. 0
10. 4/11. 2
56
a
4. 5/5. 5
7. 4/9. 1
9. 4/10. 9
11. 2/12. 2
b
4. 6/5. 7
7. 6/9. 3
9. 6/11. 1
11. 5/12. 4
c
4. 7/5. 8
7. 8/9. 5
9. 9/11. 3
11. 8/12. 6
63
a
5. 1/6. 3
8. 6/10. 4
10. 9/12. 5
12. 9/13. 9
b
5. 3/6. 5
8. 8/10. 8
11. 3/12. 8
13. 3/14. 3
c
5. 4/6. 7
9. 1/11. 1
11. 6/13. 0
13. 6/14. 5

续上表
型钢号码
双 层

热轧普通工字钢GB706—65
32
a
3. 9/4. 8
6. 4/7. 9
8. 2/9. 9
9. 6/11. 7
b
4. 0/5. 0
6. 7/8. 3
8. 5/10. 4
10. 1/12. 1
c
4. 2/5. 2
7. 0/8. 6
8. 8/10. 8
10. 5/12. 4
36
a
4. 4/5. 5
7. 4/9. 0
9. 3/11. 4
11. 1/13. 2
b
4. 6/5. 7
7. 7/9. 4
9. 8/11. 8
11. 6/13. 8
c
4. 8/5. 9
8. 1/9. 8
10. 2/12. 3
12. 1/14. 2
40
a
5. 0/6. 2
8. 4/10. 2
10. 7/12. 8
12. 6/14. 8
b
5. 2/6. 4
8. 7/10. 7
11. 2/13. 3
13. 1/15. 4
c
5. 4/6. 7
9. 1/11. 1
11. 6/13. 8
13. 7/16. 0
45
a
5. 9/7. 2
9. 9/11. 9
12. 5/14. 7
14. 7/17. 3
b
6. 1/7. 6
10. 3/12. 4
13. 1/15. 3
15. 3/18. 0
c
6. 3/7. 9
10. 7/12. 8
13. 5/15. 9
15. 9/18. 7
50
a
6. 8/8. 4
11. 5/13. 7
14. 5/17. 0
17. 1/20. 0
b
7. 1/8. 7
12. 0/14. 1
15. 0/17. 6
17. 8/20. 6
c
7. 4/9. 0
12. 4/14. 6
15. 6/18. 3
18. 6/21. 2
56
a
7. 9/9. 6
13. 2/15. 5
16. 6/19. 4
19. 8/22. 4
b
8. 1/9. 9
13. 6/16. 0
17. 2/20. 0
20. 4/23. 0
c
8. 5/10. 3
14. 2/16. 6
18. 0/20. 8
21. 2/24. 2
63
a
9. 0/11. 1
15. 1/17. 8
19. 3/22. 1
22. 5/25. 8
b
9. 4/11. 4
15. 7/18. 4
20. 1/22. 7
23. 4/26. 7
c
9. 8/11. 8
16. 3/19. 1
20. 7/23. 4
24. 4/27. 6

续上表
型钢号码
单    层

旧规格

33
a
2.1/3.0
3.8/4.7
4.8/5.8
5.6/6.4
b
2.2/3.0
3.9/4.8
4.9/5.8
5.8/6.5
c
2.3/3.1
4.0/5.0
5.0/6.0
5.9/6.7

36
a
2.4/3.3
4.2/5.2
5.3/6.4
6.3/7.1
b
2.5/3.3
4.3/5.4
5.5/6.5
6.4/7.3
c
2.7/3.4
4.5/5.5
5.6/6.6
6.6/7.4

40
a
3.0/3.6
4.8/5.9
6.0/7.2
7.1/8.0
b
3.0/3.7
4.9/6.1
6.2/7.3
7.3/8.2
c
3.1/3.8
5.0/6.2
6.3/7.5
7.5/8.3

45
a
3.4/4.2
5.6/6.9
7.0/8.4
8.4/9.3
b
3.5/4.3
5.7/7.1
7.3/8.5
8.6/9.5
c
3.6/4.4
5.9/7.3
7.5/8.6
8.8/9.6

50
a
3.9/4.9
6.5/8.0
8.3/9.6
9.7/10.7
b
4.0/5.0
6.6/8.2
8.4/9.7
10.0/10.9
c
4.2/5.2
6.9/8.5
8.8/10.0
10.4/11.2

55
a
4.4/5.5
7.3/9.0
9.3/10.7
11.1/12.0
b
4.5/5.6
7.5/9.2
9.5/11.0
11.3/12.2
c
4.6/5.7
7.7/9.4
9.8/11.1
11.6/12.4

63
a
5.0/6.1
8.3/10.0
10.5/12.0
12.4/13.4
b
5.1/6.2
8.5/10.3
10.8/12.2
12.7/13.6
c
5.2/6.4
8.7/10.6
11.0/12.4
13.0/13.8

续上表
型钢号码
双    层

旧规格

33
a
4.0/4.9
6.6/8.1
8.4/10.2
9.9/11.9
b
4.1/5.2
6.9/8.5
8.7/10.6
10.3/12.4
c
4.3/5.4
7.2/8.8
9.1/11.1
10.8/12.8

36
a
4.4/5.5
7.4/9.0
9.3/11.4
11.1/13.2
b
4.6/5.7
7.7/9.4
9.8/11.8
11.6/13.8
c
4.8/5.9
8.1/9.8
10.2/12.3
12.1/14.2

40
a
5.0/6.2
8.4/10.2
10.7/12.8
12.6/14.8
b
5.2/6.4

8.7/10.7
11.2/13.3
13.1/15.4
c
5.4/6.7

9.1/11.1
11.6/13.8
13.7/16.0

45
a
5.9/7.2

9.9/11.9
12.5/14.7
14.7/17.3
b
6.1/7.6

10.3/12.4
13.1/15.3
15.3/18.0
c
6.3/7.9

10.7/12.8
13.5/15.9
15.9/18.7

50
a
6.8/8.4

11.5/13.7
14.5/17.0
17.1/20.0
b
7.1/8.7

12.0/14.1
15.0/17.6
17.8/20.6
c
7.4/9.0

12.4/14.6
15.6/18.3
18.6/21.2

55
a
7.8/9.4
13.0/15.3
16.4/19.2
19.5/22.1
b
8.1/9.8
13.5/15.8
7.0/19.8
20.2/22.8
c
8.3/10.1

13.9/16.3
17.6/20.4
20.8/23.6

63
a
8.7/10.6

14.5/17.1
18.5/21.2
21.7/24.8
b
9.0/11.0

15.0/17.7
19.2/21.9
22.4/25.6
c
9.3/11.4

15.6/18.3

19.9/22.5
23.2/26.5
注： （1）本表录自“专桥0153铁路桥梁抢修通用图集”。
（2）活载按前进型机车单机随挂70 kN/m均布活载（含MK1及JF型机车）计算。材质A3，容许挠曲应力170 MPa。梁的挠度不超过跨度的1/400。
（3）表列容许最大跨度，斜线上的限速45 km/h，斜线下的限速15 km/h。

表 3 D型施工便梁主要尺寸和适用条件
型号
跨度（m）
全长（m）
纵梁
位置
轨底至
梁底H
（mm）
轨顶至梁顶H（mm）
纵 梁
适 用 条 件
中心距（mm）
高度（mm）
宽度（mm）
直 线
曲 线
单线
双 线
单线
双 线
D12
12.06
12.40
高位
245
335
4 400

720

420

—
a≥4.4
R≥400
R≥400
a≥4.7
低位
395
185
—
4.0≤a＜4.4
—
4.21≤a＜4.7
D16甲
16.08
16.40
高位
425
335
4 400
900
420
—
a≥4.4
R≥400
a≥4.7
低位
575
185
—
4.0≤a＜4.4
—
4.21≤a＜4.7
D20
20.10
20.48
高位
275
785
4 460
1 200
480
—
a≥4.81
R≥800
a≥5.04
中位
425
635
—
a≥5.03
低位
575
485
—
a≥5.02
最低位
725
335
—
4.51≤a＜4.81
R≥400
a≥4.88
D24
24.12
24.50
高位
375
785
4 460
1 300
480
—
a≥4.81
R≥900
a≥5.04
中位
525
635
—
a≥5.03
低位
675
485
—
a≥5.02
最低位
825
335
—
4.51≤a＜4.81
R≥400
a≥4.94
注：（1）表列R为曲线半径（m），a为双线间距（m），格内短横线表示：无条件。
（2）本梁按“中—活载”设计，行车速度45 km/h。主要部件采用16 Mnq钢，基本容许应力为240 MPa。梁的挠度不超过跨度的1/400。
（3）本梁为单线半穿式钢梁，纵梁箱形，梁高为H+140+h（mm）；横梁兼作轨枕，中心间距670 mm。曲线平分中矢布置，可利用墩台横坡设置外轨超高，不大于100 mm。支座采用板式橡胶加钢垫板总厚度为50～70 mm。
（4）本梁净空符合“建限—1”标准。当用于曲线或双线（线路中心线偏离便梁中心线）时，纵梁应按表列适用条件确定位置，以满足建筑限界规定。
