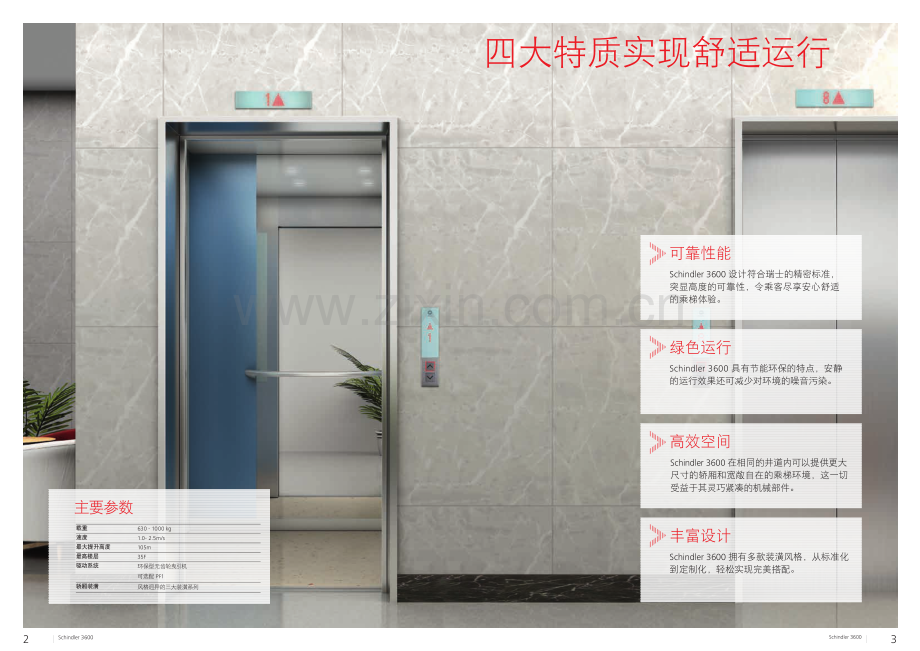

3600.CN.01.14 Schindler 3600设计多样，性能精良外观与功能完美结合的小机房客梯迅达乘客电梯Schindler 36002主要参数载重630-1000 kg速度1.0-2.5m/s最大提升高度105m最高楼层35F驱动系统环保型无齿轮曳引机可选配 PF1 轿厢装潢风格迥异的三大装潢系列Schindler 3600四大特质实现舒适运行3可靠性能Schindler 3600 设计符合瑞士的精密标准，突显高度的可靠性，令乘客尽享安心舒适的乘梯体验。绿色运行Schindler 3600 具有节能环保的特点，安静的运行效果还可减少对环境的噪音污染。高效空间Schindler 3600 在相同的井道内可以提供更大尺寸的轿厢和宽敞自在的乘梯环境，这一切受益于其灵巧紧凑的机械部件。丰富设计Schindler 3600 拥有多款装潢风格，从标准化到定制化，轻松实现完美搭配。可靠性能打造安静舒畅的乘梯体验。Schindler 3600 拥有经过全球数十万次实例验证的先进技术，满足高标准化和灵活便捷的安装方式，是应对小机房需求的最优方案。安全的质量经过认证的安装团队业内独有的质量和安全检验标准可靠的性能瑞士精密的设计成熟先进的技术顺畅的运行静音运行 变频电压的驱动和门机系统便捷的服务停电自动疏散装置 门光幕技术 自动平层功能4Schindler 36005Schindler 3600最高 30%最高 40%最高 30%绿色运行轻型系统相对前一代产品，整部电梯轻 30%。-轻盈的轿壁结构可显著降低轿厢重量并提升其稳 定性。-迅达曳引媒介相比传统钢丝绳轻 70%，无需加油 润滑，并因极高的柔韧性缩小了马达的尺寸。实现可持续性发展。Schindler 3600 是一款轻型电梯，采用无害材料和低能耗设计，在整个生命周期可保持稳定出色的运行效率。电梯材料几乎 100%可循环再利用。ABCDEFGSchindler 3600节能运行Schindler 3600 实现卓越性能的同时却消耗更少的能源。它凭借轻型的系统、精密的工艺和出色的节能表现，在 VDI 4707 能效评估中获得 A 级绿色认证。清洁驱动技术相比传统技术，运行能耗最高节省 30%，得益于：-高效的无齿轮曳引机。-PF1 能量反馈系统能够再生清洁的能源。智能控制待机时，能耗最高节省 40%。-智能化的控制系统使变频器、控制和照明具备待机 模式。-LED 照明是传统灯泡寿命的 20 倍，并且可以明显减 少能耗。6Schindler 3600高效空间缩小的部件，扩大的轿厢：乘客拥有更加宽敞舒适的乘梯空间。担架轿厢成为标准配置。紧凑的设计，出色的表现：小机房方案优化了空间利用率。灵活的系统设计实现各种轿厢尺寸和井道布局。Schindler 3600 凭借先进的曳引媒介而采用更小的驱动系统，在大楼内充分优化空间的利用效果；并使担架轿厢成为标准方案。先进的技术，精巧的构造：曳引媒介(STM)可达到 85 毫米的曳引轮直径，从而匹配更小的马达。7Schindler 3600设计与功能的完美结合。Schindler 3600 能够营造舒适安逸的电梯氛围。三大装潢系列通过对材料、色彩和配置的巧妙搭配，与建筑风格融为一体；精心选用的材质进一步强化了外观效果和乘梯体验。丰富设计时尚系列 Times Square典雅系列 Park Avenue经典系列 Navona功能齐全、经久耐用属于基本功能化的设计，具有简洁、舒适的特点，多彩的侧壁反衬后壁带来全新感受。新颖时尚、灵活适用拥有多个欢快动人的色彩，从明亮轻快到温暖迎人，以及亮光和亚光色彩的丰富选择带来独特、时尚的气息。精致典雅、卓越表现秋天的色调和自然的木质效果传递着和谐与深邃的气氛。发纹和镀钛金色等六种不锈钢的选择，与现代化且持久性的设计背景完美相融。8Schindler 3600经典系列 Navona 侧壁 圣马力诺蓝9Schindler 3600抛光铝合金圆形扶手抛光铝合金直扶手灰色铝合金圆形扶手灰色铝合金直扶手发纹铝合金圆形扶手发纹铝合金直扶手10Schindler 3600厅站呼梯面板机械式按钮65 290 mm轿内操作面板机械式按钮 197 1040 mm厅站外呼显示器65 290 mm操作面板两款操作面板可供选择并适用于所有三个装潢系列：一款是时尚现代感的玻璃配以触摸式按钮；另一款是亮光耐磨的不锈钢与玻璃相结合，配以机械式按钮。厅站呼梯面板和厅站外呼显示器也具有相同设计风格。钥匙开关197 135 mm11Schindler 3600轿内操作面板 触摸式按钮210 1040 mm厅站呼梯面板触摸式按钮可选带层站显示65 290 mm厅站外呼显示器65 290 mm按钮玻璃操作面板有两款按钮：一款是有 10 个数字的操作界面，乘客直接输入目的楼层的数字（类似智能手机）；另一款是罗列所有楼层的传统方案（最适用于低层建筑），按钮将根据楼层数量来进行排版设计。可提供盲文选项。12Schindler 3600操作 Schindler 3600 拥有无限可能，其配置和选项可助您实现个性化定制，以达到特殊的电梯要求，如盲人按钮、大楼出入控制等。性能 Schindler 3600 具备广泛的功能选项，在保障大楼每天正常的运作外，还可满足许多特别的需求。设计 Schindler 3600 能够轻松提升大楼现有的外观和感觉，兼顾视觉效果的同时，凭借技术设计的灵活性成为理想的电梯方案。人机界面 迅达相信所有人都可以使用电梯。Schindler 3600 关注实用性和便捷性，将辅助功能完美融合到整体方案中。安全电梯的私密性和安全性在商业、高级公寓等建筑环境下尤为重要。Schindler 3600 可以通过相关选项与大楼整体安保理念有效结合。绿色 Schindler 3600 拥有出色的节能技术和环保特性，能够帮助您轻松降低日常的能源消耗，做到真正的绿色清洁运行。为您打造精彩细节配置和选项敬请垂询迅达分支机构，带您体验更多产品功能和配置选项。标配 选配性能 单梯控制 最大群控台数 3 台 单入口 提前开门 开门延时 中分门 满载直驶 超载报警 误指令取消 开门时间自适应 自动再平层 手动盘车 自动疏散装置 无线通讯网关 远程监控及诊断 自动不停层操作 手动轿厢通风控制 自动轿厢通风控制 层站照明控制 独立运行(不带锁梯)标配 选配独立运行(带锁梯)楼宇接口 楼宇监控接口(干接点)错层并联 设计中心灯吊顶 LED 灯吊顶（四种风格）经典装潢系列 Navona 时尚装潢系列 Times Square 典雅装潢系列 Park Avenue 轿底预留 吊顶预留 轿厢预留 全高镜 半高镜 FIGS100 呼梯面板 FIGL 呼梯面板 圆形扶手 直扶手 喷漆钢板轿门 配置选项13Schindler 3600 标配 选配发纹不锈钢轿门 喷漆钢板厅门 不锈钢厅门人机界面控制选项：下集选 全集选 轿内操作面板：机械式按钮 触摸式按钮 副 COP 盲文按钮 开门按钮钮 关门按钮钮 报警按钮钮 轿厢位置显示钮 目的层站显示(仅全集选)运行方向箭头 目的层站显示(仅全集选)楼层通过铃音 轿厢到站钟 层站到站钟 语音报站 简化版司机盒 全配版司机盒 指定楼层锁梯开关 轿厢应急照明 残障功能 层站呼梯面板：机械式按钮 触摸式按钮 可视呼梯确认 语音呼梯确认 可视方向箭头 可视轿厢位置显示 钥匙开关 门套安装 挂壁式安装 光幕保护 层站显示器：标准分辨率显示 高分辨率显示 暂停服务显示 安全手动救援操作 自动疏散装置 自动紧急电源功能 通讯系统接口 监控中心警报 机房通讯 轿厢通讯 底坑通讯 井道安全出口 独立运行 轿内读卡器接口 自动返基站 井道温度监控 消防返回功能 消防员操作功能 标配 选配轿厢及井道内警报 上行超速保护 底坑双重行程开关保护 机房行程开关保护 轿厢行程开关保护 运行时间超出保护 关门监控接点 开门监控接点 曳引媒介松紧监测触点 安全钳释放规程 CCTV电缆接口 机房主电源开关 轿顶检修控制 自动行程测试控制 辅助验收测试 回召服务控制 运行计数器 运行计时器 机房检修照明 控制柜内门开保护开关 电源错相保护 安全钳触点 限速器 限速器涨紧装置安全触点 绿色免润滑曳引媒介 无铅对重块 轻质复合材料轿厢结构 能量反馈系统 PF1 永磁同步主机 待机模式 自动轿厢照明控制 节能 LED 照明 无挥发性有机化合物 免润滑无齿轮驱动 电磁兼容 环保产品 配置选项14Schindler 3600Schindler 3600 小机房（MMR）设计参数GQ kg VKN m/s HQ m ZEZKEBKTKHKDoorBTHTBS minBS maxTSHSKHSG63081,0 40131140011002350C28002100175020001650375011001,5 65241140011002350C28002100175020001650390013001,75 75291140011002350C28002100175020001650395013002,00 100351140011002350C2800210017502000165043001350/17502,50 105351140011002350C2800210017502000165045001650/1900800101,0 40131140013502350/2500C280021001750220019003750/390011009001950135014002350/2500C280021001750215019503750/39001100110017002350/2500C280021001900215020503750/390011009001,5 65241140013502350/2500C280021001750220019003900/405013009001950135014002350/2500C280021001750215019503900/40501300110017002350/2500C280021001900215020503900/405013009001,75 75291140013502350/2500C280021001750220019003950/410013009001950135014002350/2500C280021001750215019503950/41001300110017002350/2500C280021001900215020503950/410013009002,00 100351140013502350/2500C280021001750220019004300/44501350/17509001950135014002350/2500C280021001750215019504300/44501350/1750110017002350/2500C280021001900215020504300/44501350/17509002,50 105351140013502350/2500C280021001750220019004500/46501650/19009001950135014002350/2500C280021001750215019504500/46501650/1900110017002350/2500C280021001900215020504500/46501650/1900900入口数井道速度载重最大乘客数门最大层站数提升高度轿厢GQ 载重VKN 速度HQ 提升高度ZE 层站ZKE 入口BK 轿厢宽度TK 轿厢深度HK 轿厢高度C2 中分门BT 门宽HT 门高BS min 最小井道宽度BS max 最大井道宽度TS 井道深度HSK 顶层高度 HSG 底坑深度 15Schindler 3600GQ kg VKN m/sHQ m ZEZKEBKTKHKDoorBTHTBS minBS maxTSHSKHSG1000131,0 40131160015002350/2500C290021001950220020503750/39001100150016002350/2500C290021001950220021503750/39001100140016002350/2500C280021001750220021503750/390011009001950160014002350/2500C290021001950220019503750/3900110010002100110021002350/2500C280021001900215024503750/390011009001,5 65241160015002350/2500C290021001950220020503900/40501300150016002350/2500C290021001950220021503900/40501300140016002350/2500C280021001750220021503900/405013009001950160014002350/2500C290021001950220019503900/4050130010002100110021002350/2500C280021001900215024503900/405013009001,75 75291160015002350/2500C290021001950220020503950/41001300150016002350/2500C290021001950220021503950/41001300140016002350/2500C280021001750220021503950/410013009001950160014002350/2500C290021001950220019503950/4100130010002100110021002350/2500C280021001900215024503950/410013009002,00 100351160015002350/2500C290021001950220020504300/44501350/1750150016002350/2500C290021001950220021504300/44501350/1750140016002350/2500C280021001750220021504300/44501350/17509001950160014002350/2500C290021001950220019504300/44501350/175010002100110021002350/2500C280021001900215024504300/44501350/17509002,50 105351160015002350/2500C290021001950220020504500/46501650/1900150016002350/2500C290021001950220021504500/46501650/1900140016002350/2500C280021001750220021504500/46501650/19009001950160014002350/2500C290021001950220019504500/46501650/190010002100110021002350/2500C280021001900215024504500/46501650/1900900入口数井道速度载重最大乘客数门最大层站数提升高度轿厢GQ 载重VKN 速度HQ 提升高度ZE 层站ZKE 入口BK 轿厢宽度TK 轿厢深度HK 轿厢高度C2 中分门BT 门宽HT 门高BS min 最小井道宽度BS max 最大井道宽度TS 井道深度HSK 顶层高度 HSG 底坑深度 16Schindler 3600Schindler 3600 小机房（MMR）土建布置图注：-温度：产品设计适用范围为 5-40。为维修人员考虑，机房和井道的温度应该保持在 5-35。-湿度：机房月平均湿度不应该超过 90%，日平均湿度不超过 95%，且不允许冷凝现象。-井道的宽度和深度在净尺寸基础上，允许垂直方向 25mm 偏差；井道高度大于 80 米，允许垂直方向 40mm 偏差。-我公司保留更新产品和技术规格的权利。如需了解技术细节，请与当地迅达分支机构联系。立面图HTHKHSKHQHSGHEF.F.L.F.F.L.HTHKHSKHQHSGHEBSBSTSBKTSTKBTF.F.L.F.F.L.17Schindler 3600注：最小层间距：2600 mm 最大层间距：11000 mm HTHKHSKHQHSGHEBSBSTSBKTSTKBTF.F.L.F.F.L.井道布置机房布置HTHKHSKHQHSGHEBSBSTSTSTKBTF.F.L.F.F.L.HTHKHSKHQHSGHEBSBKTSTKBTHTHKHSKHQHSGHEBSBKTSTKBTF.F.L.F.F.L.厅门布置18Schindler 3600迅达，都市楼宇交通的领航者发展和变化是我们对工作、生活环境的根本期望，而迅达一直推动着都市楼宇交通的发展，被公认为是品质和安全的标志。每天，迅达产品运载着全球 10 亿乘客。迅达电梯、自动扶梯及其服务始终秉承高效和可持续性的设计理念，从规划建造到运营维护，与都市建筑的发展一路相伴。完美交付 凭借完善的电梯和自动扶梯产品，迅达能够为各种类型建筑提供出众的交通方案。其可靠的前沿技术、出色的项目管理和雄厚的安装实力深受客户青睐。为项目提供最佳的电梯方案。适用于所有建筑和交通需求：住宅和办公大楼 商业大厦和购物中心 医院和公共设施 乘客流量大的环境 高层建筑 邮轮精心设计 分析楼宇需求并计算未来乘客流量是保证电梯方案合理性的前提，也是迅达为客户规划高效、便捷的交通动线的核心。全球化的经验和技术是每一个项目的重要依托。设计服务：资深专家的前期咨询 交通流量的分析和计算 客户定制化方案的专业工程中心 井道规划、楼宇布置和产品配置的设计指导和工具19Schindler 3600高效运行 迅达专业化的维保和改造业务不仅实现了电梯的平稳运行、便捷操作和灵活适用，其方案的绿色环保和高效运行更为客户带来了增值。可靠性和可持续性得到长期保障。维护、修理和改造业务：遍布全球的服务网络 经过认证的技术和服务人员 针对各类建筑和需求的服务解决方案 充足且快捷的配件供应 快速响应的客服中心 电子监控诊断工具 产品替换和逐步升级的解决方案 持续提升 迅达一直关注新产品和新技术的研发，不断提高产品标准和效率，各项重大技术成果推动着城市交通更加便捷、安全和环保。发展和进步离不开持续创新。前沿技术：PORT 技术：以非接触的人机交互方式兼顾各类乘客需求，提供最快捷的乘梯路线和节能运行。PF1 清洁能源反馈技术 空间和重量的优化设计 灵活的升级改造理念兼顾局部更新到整体替换 丰富的节能方案选择
