成都10kV电缆线路迁改施设说明书.docx

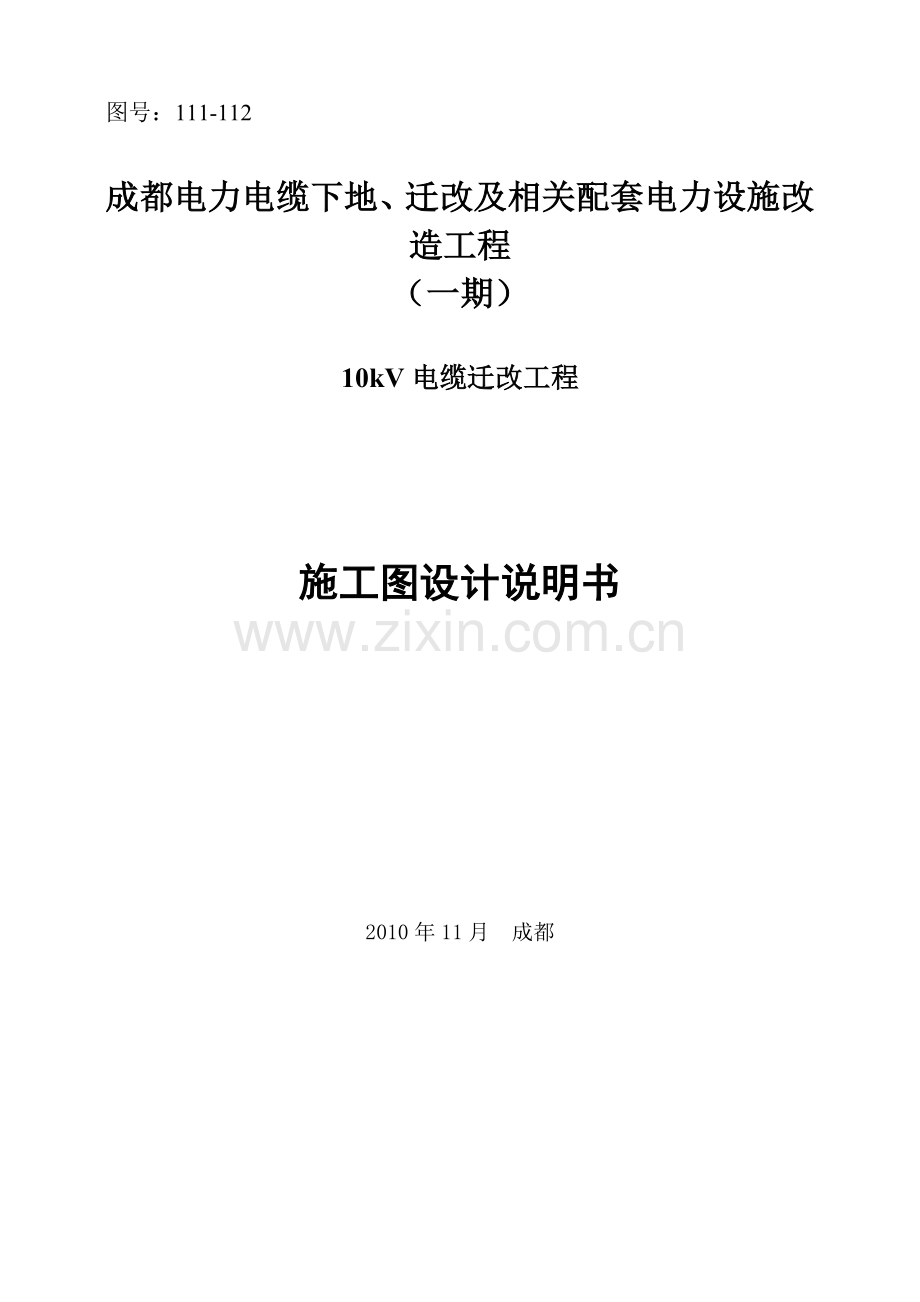

图号：111-112

成都电力电缆下地、迁改及相关配套电力设施改造工程
（一期）

10kV电缆迁改工程

施工图设计说明书

2010年11月 成都

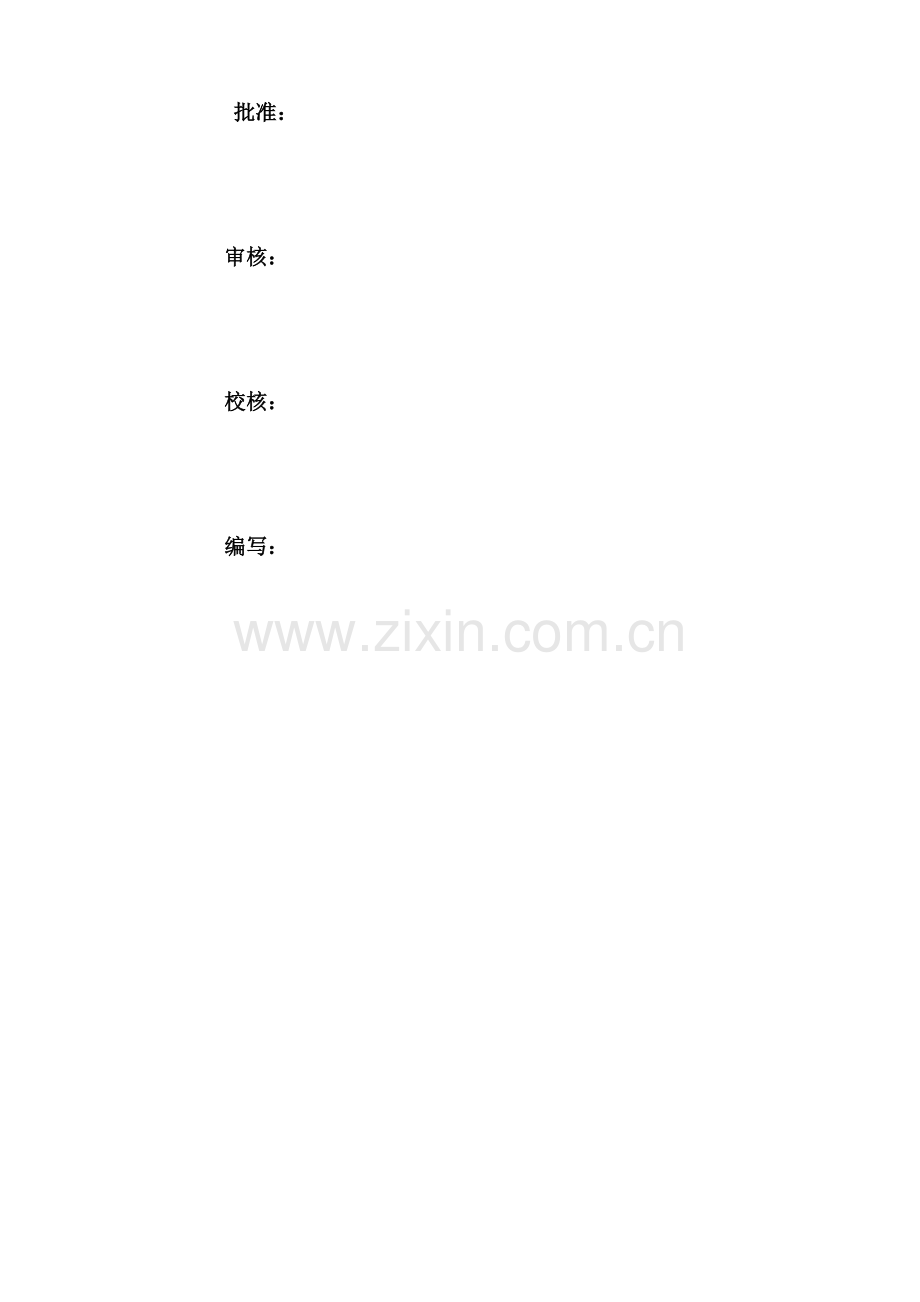

批准：

审核：

校核：

编写：

10kV电缆迁改工程
施工图设计
第一卷 第一册
说明书目录
1 总述 1
1.1 工程名称 1
1.2 设计依据 1
1.3 设计范围及规模 1
1.4 改接方案 1
2 电缆路径及敷设方式 2
2.1 电缆路径 2
2.2 电缆敷设方式 2
3 电缆设计基本参数 4
3.1 气象条件 4
3.2 电缆型号 5
4 施工及加工注意事项 5
4.1 工程加工及施工验收标准 5
4.2 施工注意事项 5
5 主要设备材料汇总表 6

1 总述
1.1 工程名称
工程名称：10kVXX路电缆迁改工程。
1.2 设计依据
1.2.1 我公司与建设单位签定的勘测设计合同。
1.2.2 有关线路设计规范:
《城市电力电缆线路设计技术规定》（DL/T 5221-2005）
《66kV及以下架空送电线路设计技术规范》（GB 50061-1997）
《10kV及以下架空配电线路设计技术规程》（DL/T 5220-2005）
1.3 设计范围及规模
10kVXX路电缆迁改。线路电压等级、新建电缆长度及电缆选用型号详见下表：
线路名称
电缆型号
新建电缆长度（m)
拆除原电缆长度（m)
施工时间
10kVXXX线电缆部分
YJV22-8.7/15-3*300
164
100
2010年9月08日~2010年9月29日
施工图编制说明：由于本工程为配合XXX基建施工而进行的电力线路、设施的迁改，改迁工期紧、现场基建的施工多样化、施工场地变动大是本次改迁工程的最大特点之一。为减少迁改方案设计变更，满足xxx基建工期需求，本工程采取设计与电力迁改施工同期配合进行，待迁改施工一并完成后，进行施工图说明、图纸及概算的编制。
本工程新建排管通道部分已由XXX完成，不计入本工程内。但原排管通道与新建排管通道未联通，故本工程需新建电缆工作井2个。
1.4 改迁方案
本工程新建10kV线路是为满足区域内道路施工而进行的迁改，将在规划道路内影响施工做业的电缆进行迁改，本工程改迁路径按控规XXXX线红线20米外，其他道路红线外15~20米进行改迁路径的选择定位，三环路内外侧电力线路按满足电缆隧道开挖和三环路扩宽的开挖要求进行迁改。
10kVXXX路部分电缆位于新建XXX线与老XXX交叉路口的XXX路外侧施工用地内，本次改迁将原电缆向现建排管通道迁改，具体详见：10kVXXX路电缆迁改平面示意图。

2电缆路径及敷设方式
2.1电缆路径
本线路电缆路径：从新建XXX线与老XXX交叉路口的XXX路侧的原电缆排管处与原电缆对接后向右转进入现新建电缆排管内向前走线约100米后再左转回到原电缆排管内，与原电缆对接。全线电缆长度约0.164千米。
2.2电缆敷设方式
本工程排管通道按成都市XXX规划形成，电缆为排管敷设方式。
3 电缆设计基本参数
3.1气象条件
成都市气象站历年气象资料统计如下表：
项 目
月 份
年
6月
7月
8月
地下0．4m平均地温(℃)
24.0
26.3
26.4
18．5
地下0．8m平均地温(℃)
22.5
24.8
25.6
18．5
地下1．6M平均地温(℃)
20.0
22.4
23.8
18．6
日最高气温平均值(℃)
28.0
30.0
29.9
20．5
极端最高气温(℃)
/
/
/
37．6
极端最低气温(℃)
/
/
/
一5．9
平均气温(℃)
/
/
/
16．0

3.2电缆型号
本工程选取的电缆型号：三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV22-8.7/15-3*300。
电缆相关参数如下表：
额定电压
标称截面（mm)
绝缘标称厚度（mm)
护套标称厚度（mm)
电缆近似外径（mm)
电缆近似重量（kg/km)
20°最大直流电阻(ω/km)
电缆载流量A(土壤敷设）
8.7/15kV
300
4.5
3.7
90
15180
0.0601
485

4 施工及加工注意事项
4.1 工程加工及施工验收标准
本工程的汽车运距为10千米。
本工程加工、施工质量验收标准，应遵守《35kV及以下架空电力线路施工及验收规定》（GB 50173-92）及相应规程规范。
在施工过程中应按本设计的具体要求进行，若发现与设计不同的地方应及时通知设计人员进行处理。
4.2 施工注意事项
4.2.1在施工时电缆弯曲必须满足弯曲半径要求.按国标《电气装置安装工程电缆线路施工及验收规范》 (GB50168—2006)要求为20D，以防止电缆损伤。
4.2.2 在电缆敷设时必须对牵引力和侧压力进行控制,《电气装置安装工程电缆线路施工及验收规范》(GB50168—2006)要求敷设电缆时的最大允许侧压力为3kN／m。
4.2.3一相电缆必须全线施放完毕后，结合接头安装位置，然后才截取多余的电缆，以弥补可能由于勘察设计、土建施工、加工制造等误差造成的电缆长度不足的问题。
4.2.4在电缆敷设、接头制作前必须核实相位，确保电缆各相位置及金属护层连接方式满足设计要求。电缆中间接头接地电阻小于4欧。
4.2.5中间接头盒的接地必须按照接地规程的要求执行。电缆接头的两端处应装夹具作刚性固定，其夹具不应有铁磁件构成的闭合磁路。

5 主要设备材料汇总表
序号
名 称
规 格
数 量
单 位
备 注
1
三芯交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV22-8.7/15-3*300
164
m

2
电缆冷缩式中间接头
3×300mm2
2
只
预制型
3
铜压接管
400mm2
6
个
预制型
4
阻燃性中间接头盒

2
个
预制型
5
混凝土

25
m3

6
圆钢∮10

252
kg

7
防火涂料

6
Kg
