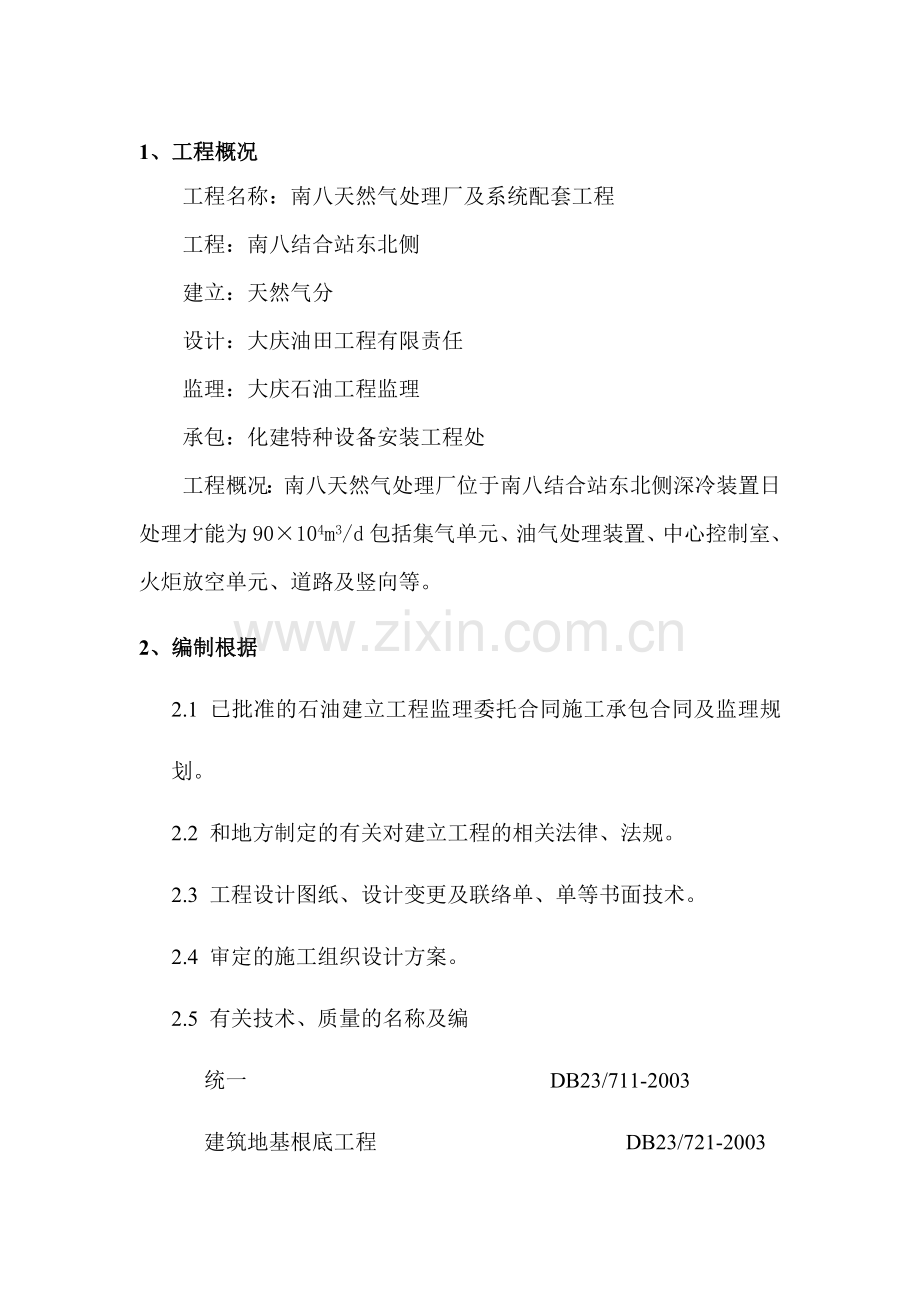

南八天然气处理厂及系统配套工程监理施行细那么土建专业 审批：大庆石油工程监理天然气工程监理部2010年8月9日1、工程概况工程名称：南八天然气处理厂及系统配套工程工程：南八结合站东北侧建立：天然气分设计：大庆油田工程有限责任监理：大庆石油工程监理承包：化建特种设备安装工程处工程概况：南八天然气处理厂位于南八结合站东北侧深冷装置日处理才能为90104m3/d包括集气单元、油气处理装置、中心控制室、火炬放空单元、道路及竖向等。2、编制根据2.1 已批准的石油建立工程监理委托合同施工承包合同及监理规划。2.2 和地方制定的有关对建立工程的相关法律、法规。2.3 工程设计图纸、设计变更及联络单、单等书面技术。2.4 审定的施工组织设计方案。2.5 有关技术、质量的名称及编统一 DB23/711-2003建筑地基根底工程 DB23/721-2003砌体工程 DB23/717-2003混凝土构造工程 DB23/716-2003钢构造工程 DB23/714-2003屋面工程 DB23/722-2003建筑地面工程 DB23/718-2003建筑装饰装修工程 DB23/712-2003建筑给水排水及采暖工程 DB23/713-2003涂装前钢材外表锈蚀等级和除锈等级 SY/T0407-972.6 本工程图纸3、监理范围及工作流程图纸会审设计技术交底原料、材料进场检验验收见证取样计量器具、机械设备的检查验收施工组织设计审核监理日志、旁站记录、工程报验、隐蔽记录等各项记录测量放线复核基槽开挖检查验收根底毛石砌筑检查验收根底回填检查验收根底圈梁钢筋加工、绑扎、模板安装检查验收砼浇筑质量检查验收拆模外观质量、截面、尺寸检查验收主体砌筑检查验收屋面圈梁构造柱雨蓬钢筋加工、绑扎、模板安装检查验收砼浇筑拆模拆模外观质量、截面、尺寸检查验收屋面工程验收主主体工程验收装饰工程验收开工资料整理设备根底定位放线复核基槽开挖检查验收钢筋加工绑扎预埋螺栓、模板安装检查验收砼浇筑拆模外观质量、截面、尺寸检查验收尺寸检查验收根底防腐回填检查验收对施工当生的问题及时做好工作联络单或监理单4、施工准备阶段监理工作的主要内容4、1搜集设计施工图纸、等技术资料,熟悉施工图中的技术要求,并根据图纸审查内容,将审查出的问题详细记录；4、2参加图纸会审、设计交底；4、3审核施工组织设计(方案)；监理工程师审查施工组织设计(方案)的主要内容：.1审查承包的施工组织设计审批手续是否建全,组织机构、质检员、技术人员、等施工人员(工种)相应资质证件是否齐全；.2审查承包的质量保证体系是否建全；.3审查承包施工现场总平面布置是否合理；.4审查承包施工部署是否合理,施工是否可行,质量保证措施是否可靠,并具有针对性；.5工安排是否满足建立工程施工合同和总工进度方案要求；.6进度方案是否保证施工的连续性和平衡性,所需人力、材料、设备的配置与进度方案是否协调；.7平安、环保、消防和文明施工HSE措施是否符合有关规定；.8季节性施工方案的可靠性、合理性和先进性；监理工程师审核承包的施工组织设计(方案)满足以上内容要求后在?施工组织设计(方案)报审表?上签署,报总监理工程师审批签字；4.4监理工程师核查开工条件：承包认为到达开工条件时,应向工程工程监理部申报?工程开工/复工报审表?;监理工程师应核查以下条件：.1工程建立批文已；.2施工组织设计(方案)是否经工程总监理工程师审批；.3施工现场是否满足开工条件；.4施工图及相关、是否到位；.5承包质量保证体系是否建立、技术理人员是否到位、施工设备是否以按需要进场、主要材料是否落实；.6承包平安文明施工措施是否落实；.7施工暂设情况；应符合HSE要求监理工程师根据上述条件满足程度进展记录,审核认为具备开工条件时由工程总监理工程师在承包报送的?工程开工/复工报审表?上签署5、施工阶段的质量控制5、1施工质量的事前控制：监理工程师核查承包驻施工工地工程经理部人员配置是否合理能否满足施工质量要求承包应填写?特殊工种人员资质报审表?并附人员资质复印件经监理工程师签认；确认工程材料配件的质量：.1承包在工程材料进场后填写?工程材料/构配件/设备报审表?并附试验出厂质量证明等资料报监理工程师审查；.2监理工程师应对材料配件的型规格数量进展检验检验合格后在?工程材料/构配件/设备报审表?上签认检验；检验进场的主要施工设备：.1承包对施工设备、器具进场调试合格后填写?进场施工机具报审表?报监理工程师检验；.2监理工程师应检验施工设备的型规格数量是否符合施工组织设计方案的要求并在?进场施工机具报审表?上签认；.3承包对需要定标定的设备提供检定证明；土建工程施工质量预控表工程名称质控要点控制手段定位放线轴线桩、程度桩、龙门桩、定位轴线、标高仪器复测根底工程土质鉴定、地基耐压力、砂浆强度、砼强度、组砌二次试化验配比和 试块强度主体工程主体砌筑、圈梁雨蓬、构造柱彩钢板施工所用材料二检单、合格证、试块、材料报验门窗工程门窗规格、型 安装固定垂直合格证、量测、二检装饰工程清水墙勾缝、墙面抹灰、面层装饰二次试化验、合格证、现场检查测量地面工程地面回填土土质、实度、各构造层取样现场检查屋面工程找平、保温、防水层、钢构造/屋面观察、测量、二检、合格证5.2施工质量的事中控制：监理工程师对施工过程进展巡视监理和重点部位工序进展旁站监理采用目测法和量测法对重点部位、工序、隐蔽工程、分项工程、分部工程的施工质量进展检查；监理工程师对检查出来的问题及时进展口头承包同时指明质量问题的性质部位及整改时间并记录在监理日志中；工序的交接检查坚持上道工序不经质量检查合格不准进展下道工序施工的原那么；隐蔽工程检查确认承包在自检合格的根底上填写? 报验申请表?附?隐蔽工程检查记录?报监理工程师监理工程师现场检查合格签认后承包方可隐蔽进展下道工序的施工监理工程师应把隐蔽情况记录在监理日志中；监理工程师发现以下问题情况之一时应向承包发?监理工程师单?要求承包按?监理工程师单?内容进展整改：.1未经报验检查合格的材料设备使用在工程上；.2未经质量检查的工序和隐蔽工程、分项工程继续施工者；.3施工所用的机具不能满足施工质量的要求；.4施工环境条件不能满足本专业施工质量的要求；.5承包在接到?监理工程师单?经过整改在自检合格的根底上填写?监理工程师回复单?报监理工程师进展复验复验合格后在?监理工程师回复单?上签署承包方可继续施工。监理工程师行使质量监视权监理工程师发现以下问题情况之一时可报请总监理工程师下达停工指指承包停工整改并详细记录在监理日志中：.1承包在上道工序施工完未经报验检查即进展下道工序施工；.2承包工程质量下降经指出后未采取有效改正措施或采取一定措施效果不好而继续施工；.3承包采用未经报验确认批准的材料和设备；.4承包擅自变更设计图纸的要求；.5承包没有可靠的质量、平安保证措施进展施工；分项分部工程质量检查确认：.1承包在完成分项工程自检合格后,填写? 报验申请表?报送监理工程师核查,并附? 分项工程质量检验评定表?；.2监理工程师对报验的资料进展核查,并到现场进展复验.对符合要求的分项工程,由监理工程师签认,并确认其质量等级；.3分部工程完成后,承包应根据监理工程师签认的分项工程质量检验评定结果进展分部工程的质量等级汇总；.4由承包填写? 报验申请表?,并附自检资料报监理工程师审核,由工程总监理工程师确认；5.3施工质量的事后控制：当工程的各分部工程全部完成后,并通过质量确认后,工程根本到达交工条件,监理工程师根据有关法律、法规、工程建立、设计、对工程质量进展预验,对影响交工验收的问题应签发?监理工程师单?,指承包进展限整；.承包应按?监理工程师单?内容进展整改,到达合格后,填写?监理工程师回复单?报监理工程师复验,经复验合格后,监理工程师在?监理工程师回复单?中签认；承包在工程工程自检合格到达开工条件时,填写? 报验申请表?,并附全部开工资料报监理工程师；监理工程师对工程资料进展核查,并催促承包完善,在核查资料齐全完备的情况下,由工程总监理工程师对? 报验申请表?进展确认；6、分项工程质量要求检测6.1砼浇筑质量检验质 量 检 查 内 容检 测 手 段主筋间距是否符合设计要求钢尺检查长度是否符合设计要求钢尺检查桩位是否符合设计要求钢尺检查钢筋材质检验现场取样箍筋间距钢尺检查直径钢尺检查6.2土方开挖质量检验质 量 检 查 内 容检 测 手 段标高水准仪长度、宽度经纬仪、钢尺检查边坡观察、坡度尺外表平整度用2米靠尺、楔形尺基底土性设计确认6.3回填土工程质量检验质 量 检 查 内 容检 测 手 段标高水准仪分层夯实取样检验回填土料取样或直观分层厚度及含水量水准仪抽样检查外表平整度水准仪6.4砖砌体工程质量检验质 量 检 查 内 容检 测 手 段轴线位置偏移经纬仪、钢尺检查垂直度经纬仪、吊线、钢尺检查根底顶面和屋楼顶面标高程度仪和尺外表平整度用2米靠尺、楔形尺程度灰缝平直度10米线和尺程度灰缝砂浆饱满度百格网拉结筋加设现场检查砂浆查配比单砖、砂、水泥、砂浆试块查检验6.5砌体工程质量检验质 量 检 查 内 容检 测 手 段轴线位置经纬仪、尺检查墙面垂直度经纬仪、吊线、尺检查根底和墙砌体顶面标高水准仪和尺砌体厚度用尺检查砂浆饱满度现场抽查石材、砂、水泥、砂浆试块查检验组砌形式每20米抽查一处砂浆查配比单6.6配筋砌体工程质量检验质 量 检 查 内 容检 测 手 段钢筋品种、规格级别查合格证书、二检马牙槎留量现场检查造柱中心线位置用经纬仪和尺柱垂直度用经纬仪、吊线和尺钢筋锚固长度用钢尺检查主筋间距、箍筋间距用钢尺检查钢筋腐蚀目测检查6.7现浇构造模板安装质量检验质 量 检 查 内 容检 测 手 段轴线位置钢尺检查底模上外表标高水准仪和拉线钢尺检查截面尺寸钢尺检查层高垂直度经纬仪、吊线或钢尺检查外表平整度2米靠尺和塞尺检查6.8预制构件模板安装质量检验质 量 检 查 内 容检 测 手 段板、墙、梁、柱长度用钢尺测量两边角板、墙、梁、柱宽度用钢尺测量中部检查板、墙、梁、柱高厚度用钢尺测量中部板、墙、梁、柱侧向弯度拉线、钢尺量弯曲度板的外表平整度2米靠尺检查相邻两板外表上下差钢尺检查板、板墙对角线钢尺量两个对角线翘、曲、板、墙板调平尺在两端测量设计提供溥腹梁、桁架、梁拉线钢尺量跨中6.9钢筋加工质量检验质 量 检 查 内 容检 测 手 段受力钢筋的弯勾、弯折用钢尺检查箍筋末端的弯勾形式、角度、长度用钢尺检查受力钢筋顺度方向全长的净尺寸用钢尺检查弯起钢筋的弯折位置用钢尺检查箍筋内净尺寸用钢尺检查6.10钢筋连接质量检验质 量 检 查 内 容检 测 手 段纵向受力钢筋接头数量现场目测检查钢筋焊接接头合格证、二检纵向受力钢筋接头数量目测检查机械连接、焊接接头外观质量目测检查纵向受力钢筋的连接面积50目测检查同一连接区段纵向受控钢筋搭接百分率目测检查同一连接区段纵向受控钢筋搭接长度用钢尺检查箍筋直径用钢尺检查受压搭接区段的箍筋间距用钢尺检查6.11钢筋安装质量检验质 量 检 查 内 容检 测 手 段绑扎钢筋的网眼长宽用钢尺检查绑扎钢筋骨架长、宽、高用钢尺检查受力钢筋间距用钢尺检查受力钢筋排距用钢尺检查受力钢筋保护层用钢尺检查绑扎箍筋横向钢筋间距用钢尺检查钢筋弯起点位置用钢尺检查预埋件中心线位置用钢尺检查预埋件程度高差用钢尺和塞尺检查6.12砼分项工程质量检验质 量 检 查 内 容检 测 手 段水泥进场级别、品种、包装、出厂日出厂合格证、检验复验配合比设计配合比设计资料砂、碎石粗、细骨料查二检拌制用水检查水质试验外加剂合格证、说明书6.13砼施工质量检验质 量 检 查 内 容检 测 手 段养护试件现场见证制做、查检验水泥、掺合料、计量偏向过磅抽查、旁站粗细量料计量偏向过磅抽查、旁站水、外加剂过磅抽查、旁站施工缝留处理观察、检查施工记录后留置位置观察、检查施工记录6.14现浇构造外观质量检验质 量 检 查 内 容检 测 手 段露 筋目测检查蜂 窝目测检查孔 洞目测检查夹 渣目测检查疏 松目测检查裂 缝目测检查连接部位缺陷目测检查外形缺陷目测检查外表缺陷目测检查6.15钢筋安装质量检验质 量 检 查 内 容检 测 手 段轴线位置用钢尺检查垂直度经纬仪、吊线钢尺检查标高水准仪或拉线钢尺检查截面尺寸用钢尺检查预埋设施中心线位置用钢尺检查预留洞中心线位置用钢尺检查6.16砼设备根底尺寸偏向质量检验质 量 检 查 内 容检 测 手 段座标位置用钢尺检查不同平面标高水准仪或拉线钢尺检查平面外形尺寸钢尺检查 凸台上平面外形尺寸用钢尺检查凹穴尺寸用钢尺检查平面程度每米程度尺、塞尺平面程度全长水准仪或拉线钢尺检查垂直度、每米、全高经纬仪、吊线钢尺检查预埋地脚螺栓 标高水准仪或拉线钢尺检查预埋地脚螺栓 中心距用钢尺检查预埋地脚螺栓孔、中心线、深度、垂直度吊线或钢尺检查预埋活动地脚螺栓锚板、标高水准仪或拉线钢尺检查预埋活动地脚螺栓中心线位置钢尺检查预埋活动地脚螺栓带槽锚板平整度钢尺、塞尺检查预埋活动地脚螺栓带螺纹孔锚板平整度钢尺、塞尺检查6.17屋面工程施工质量检验质 量 检 查 内 容检 测 手 段防水设计图纸材料质量证明出厂合格证、质量试验渗漏、积水现场找平层平整现场保温层厚度用钢尺检查天沟、檐沟、水和变形缝现场卷材的铺贴和搭接顺序现场嵌缝封材料粘接现场刚性防水外表平整、压光、起砂、起纹现场6.18装饰装修工程一般抹灰质量检验质 量 检 查 内 容检 测 手 段立面垂直度2米垂直检测尺检查外表平整度2米靠尺、塞尺检查阴角方正直角检测尺检查分格条缝直线度拉5米线、钢尺检查墙裙、勒脚上口直线度拉5米线、钢尺检查6.19金属门窗安装工程质量检验质 量 检 查 内 容检 测 手 段品种、规格、类型、尺寸、性能、开启方向安装位置、连接方式观察、尺量合格证书、复检连接结实手扳检查开启灵敏、关闭严、无裂翘观察、手扳检查配件、型、规格、数量观察外表干净、平整、光滑、色泽一致、无锈蚀观察开关应力不大于100N弹簧秤检查缝隙填嵌饱满观察、轻敲检查排水孔畅通观察6.20铝合金门窗安装质量检验质 量 检 查 内 容检 测 手 段门、窗、槽口、宽度、高度用钢尺检查门、窗、槽口、对角线长度差用钢尺检查门、窗框的正侧面垂直度用垂直检测尺检查门、窗、横框程度度1米垂直检测尺、塞尺检查门、窗、横框标高用钢尺检查门、窗竖向偏离中心用钢尺检查双层门窗内外框间距用钢尺检查推拉门窗扇与框搭接量用钢尺检查6.21塑料门窗安装质量检验质 量 检 查 内 容检 测 手 段门、窗、槽口、宽度、高度用钢尺检查门、窗、槽口、对角线长度差用钢尺检查门、窗框的正侧面垂直度用1米垂直检测尺检查门、窗、框程度度1米垂直检测尺、塞尺检查门、窗、框标高用钢尺检查门、窗竖向偏离中心用钢尺检查同樘平开门窗相邻扇高度差用钢尺检查平开门窗铰链部位配合间隙用塞尺检查推拉门窗扇与框搭接量用塞尺检查推拉门窗扇与竖框平行度用1米程度尺和塞尺检查6.22厂区道路工程质量检验质 量 检 查 内 容检 测 手 段当量回弹模量值或计算回弹弯沉值现场实测压实度取样检测厚度钢尺检测平整度用3米直尺测量纵坡高度用水准仪测量横坡用水准仪测量6.23厂区道路砼板质量检验质 量 检 查 内 容检 测 手 段抗折强度试件检验纵缝顺直度20米线测量横缝顺直度拉线检查板边垂直度垂直拉线检查平整度用3米直尺检查相邻板高差用尺量检查纵坡高程用水准仪测量横度用水准仪测量板厚度用尺量或铝孔检查板宽度用尺量板长度用尺量两缩缝间板长板面拉毛、压槽深度用尺量6.24建筑地面工程施工质量检验质 量 检 查 内 容检 测 手 段垫层外表平整度2米靠尺和塞尺检查找平层外表平整度2米靠尺和塞尺检查找平层、垫层标高用水准仪检查找平层、垫层坡度用坡度尺检查找平层、垫层厚度用钢尺检查6.25整体面层充许偏向质量检验质 量 检 查 内 容检 测 手 段水泥砼面层外表平整度2米靠尺和楔形尺检查水泥砼面层缝格平直踢角线上口平直5米线拉线和用钢尺检查水泥砂浆面层外表平整度2米靠尺和楔形尺检查水泥砂浆面层踢角线上口平直缝格平直5米线拉线和用钢尺检查普通水磨石地面层面层外表平整度2米靠尺和楔形尺检查普通水磨石在面层踢角线上口平直缝格平直5米线拉线和用钢尺检查高级水磨石地面层外表平整度2米靠尺和楔形尺检查高级水磨石地面层踢角线上口平直缝格平直5米线拉线和用钢尺检查水泥钢铁屑面层外表平整度2米靠尺和楔形尺检查水泥钢铁屑面层踢角线上口平直缝格平直5米线拉线和用钢尺检查防油渗砼和不发火面层外表平整度2米靠尺和楔形尺检查防油渗砼和不发火踢角线上口平直缝格平直5米线拉线和用钢尺检查6.26雨季施工1、雨季施工要有针对性施工要有措施。2、控制粗细骨料含水率及时调整水灰比。3、控制回填土含水率。6.27冬季施工1、要有冬季施工措施措施要符合实际。2、保温措施要到位防止已建成品发生冻害。3、措施无保障时不宜施工。4、当有配筋砼时不得采用氯盐法施工。5、当日气温低于50C时不得浇水养护。 6.28分部、分项工程划分及施工过程监理的巡检、平检、旁站点：建筑工程:表6.28.1序主要施工工序巡视平行检查旁站备 注1地基验槽及球罐根底验槽勘察设计等到位情况及验槽结2材料二检见证取样3二次灌浆配合比单4根底钢筋绑扎材料、连接接头复验、间距规格等或验收记录5根底验收材料复验、混凝土强度试验、根底尺寸、轴线位置或验收记录6主体钢筋绑扎材料、连接接头复验间距、接头位置等或验收记录7火炬根底、循环水池、变电所柱二层板、梁、柱、轻烃罐根底、综合值班室现浇板、压缩机杯口根底及压缩机根底、丙烷机根底材料复验、砼配合比施工缝处理试件留置抽查后台计量及振捣情况8主体砌筑材料复验、工法、砂浆强度配合比、砂浆饱满度或验收记录9主体验收混凝土强度、尺寸、轴线位置或验收记录10卫生间防水材料复验、注水试验或验收记录11屋面防水材料合格证、淋水试验或验收记录12装饰、装修外观、防静电地面质量或验收记录普通钢构造工程建筑桁架、小型架表：6.28.2序主要施工工序巡视平行检查旁站备 注1钢构造焊接无损检测、焊缝高度、外观质量或验收记录2大跨度桁架拱度拱度值或检测记录3钢构造主体验收尺寸、程度、垂直度防腐或验收记录网架工程:表序主要施工工序巡视平行检查旁站主要抽查内容1螺栓连接接触面抗滑移数、终拧力矩或记录和2焊接焊缝高度、外观质量、无损检测或验收记录3网架总体验收框架对角线误差差程度、垂直度或验收记录4除锈干净度或检查记录5防腐、防火层验收材料复验、厚度、附着力或验收记录厂区道路工程:表序主要施工工序巡视平行检查旁站主要抽查内容1土方路基压实度或验收记录2稳定层压实度、配合比、强度、厚度或及验收记录3水泥混凝土面层配合比、强度、平整度、厚度、分格或及验收记录4总体验收平整度、裂缝、路缘石或验收记录7、施工阶段的进度控制7.1进度方案的 监理工程师根据建立施工合同确定的总工编制本专业的进度总控制方案作为建立工程控制目的及承包编制总进度、月、周、施工方案的根据；承包根据建立工程合同的约定按时编制施工总工、月、周进度方案并填写?施工进度方案报审表?报工程监理部审批；监理工程师负责审核承包提交的总进度方案、月、周施工进度方案及相应的劳动力、施工机具设备、材料供给、设备订货及进场情况使其符合建立总工目的要求由工程总监理工程师审批签认；7.2施工进度方案的施行： 监理工程师深化承包的施工检查工程进度状况发现工程进度严重偏离方案时应将实际进度影响的时间原因等到情况详细记录在监理日志中并向总监理工程师汇报指承包及时采取措施纠正；7.3保证总工不打破的对策措施：压缩非关键线路工艺时间,减少技术间隙,实行平行流水立体穿插作业；增加工作人员增加工作班组次；改善外部配合条件定召开监理例会协调各方面的协作关系；8、施工阶段的控制8.1熟悉设计图纸设计要求标底标书分析合同价构成因素明确工程费用最易打破的局部和环节从而明确控制重点；8.2工程风险及可能发生索赔的因,制定防范对策,减少向业主索赔的发生；8.3按合同规定要求如提交施工现场使其能如开工正常施工连续施工不要违约造成索赔条件；8.4工程变更、设计修改要慎重事前进展技术经济性分析；8.5严格经济签证、凡涉及经济费用支出的停窝工签证用工签证、使用机械签证、材料代用和材料调价等的签证由工程总监理工程师核签前方可有效；8.6检查、监视施工执行合同情况使其全面履约；8.7定向总监理工程师、业主工程动态情况；8.8定不定地进展工程费用超支分析并提出控制工程费用打破的方案和措施；8.9审核承包提出的工程结算书；9、工程信息的呈办9.1监理工程师在监理过程中应及时采集汇总工程信息随时或定向工程总监理工程师为工程监理部制定工程质量、工程进度、工程和合同理提供详实、准确、及时的工程信息并记录在监理日志中；9.2承包工程经理部组织机构人员到位情况技术理人员质量检查人员在岗情况劳动力的使用情况；9.3承包进场材料、构配件、设备报审核验后的质量与数量情况；9.4承包影响工程质量、工程进度、所用机具、设备的使用情况；材料、构配件、设备的供给到货情况；操作人员技术素质、劳动效率情况；9.5承包影响工程质量、工程进度的施工环境情况；9.6承包的平安理、平安技术措施的落实和文明施工理等情况。10、HSE理10.1 HSE理方针安康至上、以人为本；平安第一、预防为主；环境保护防止结合24字方针10.2 HSE理目的努力追求安康无伤害平安无事故环境无污染；监理工程师理消费事故千人重伤率火灾发生率均为零；污染物总量控制指标完成率到达100；监理工程师对有有害场所审查验收率到达100有有害场所卫生合格率到达95；有有害作业场所监测及有有害作业人员体检申报率达90；监理对审查特殊工种持证上岗率到达100。
