技术交底范例书本格式.doc

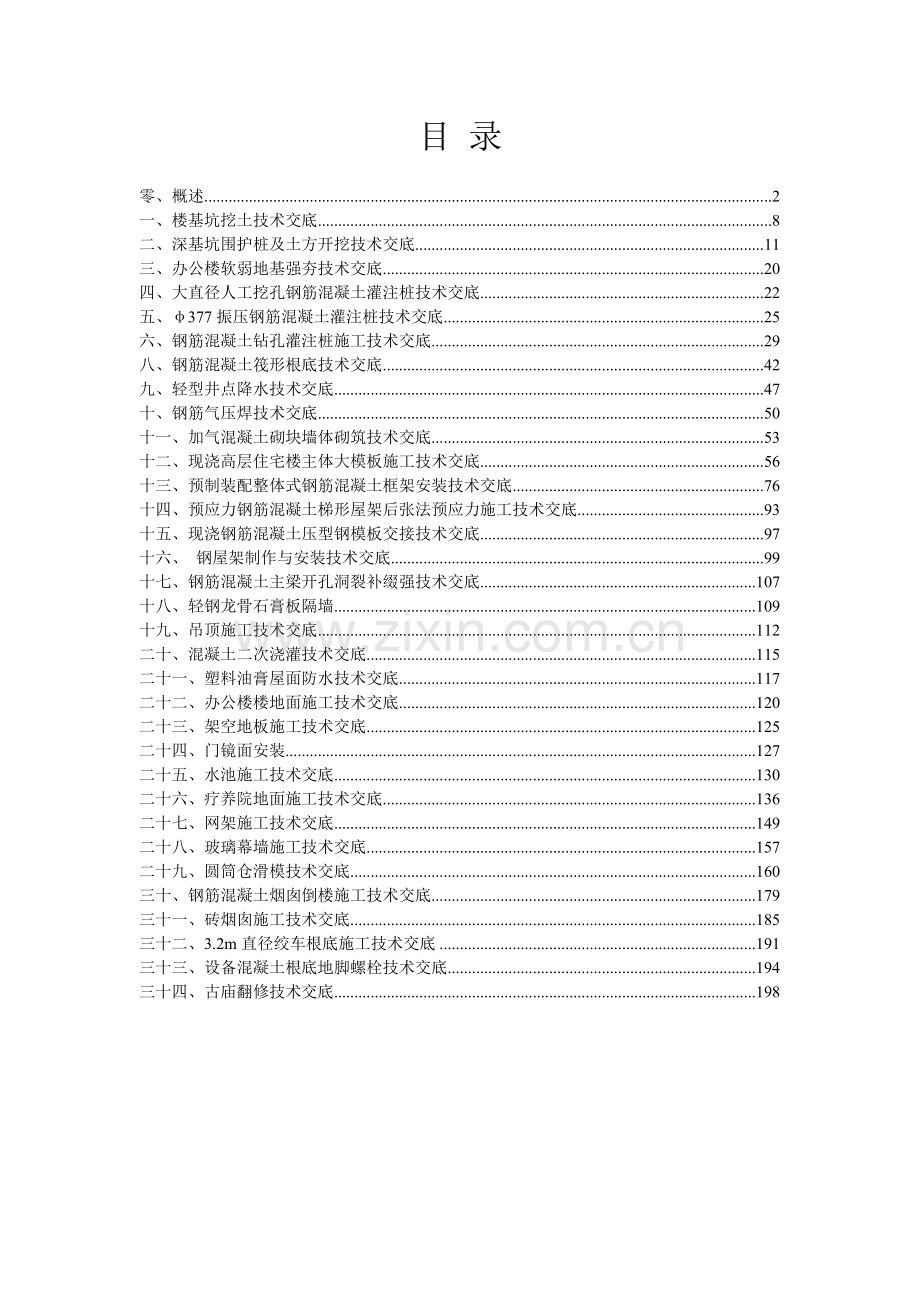

目 录

零、概述 2
一、楼基坑挖土技术交底 8
二、深基坑围护桩及土方开挖技术交底 11
三、办公楼软弱地基强夯技术交底 20
四、大直径人工挖孔钢筋混凝土灌注桩技术交底 22
五、φ377振压钢筋混凝土灌注桩技术交底 25
六、钢筋混凝土钻孔灌注桩施工技术交底 29
八、钢筋混凝土筏形根底技术交底 42
九、轻型井点降水技术交底 47
十、钢筋气压焊技术交底 50
十一、加气混凝土砌块墙体砌筑技术交底 53
十二、现浇高层住宅楼主体大模板施工技术交底 56
十三、预制装配整体式钢筋混凝土框架安装技术交底 76
十四、预应力钢筋混凝土梯形屋架后张法预应力施工技术交底 93
十五、现浇钢筋混凝土压型钢模板交接技术交底 97
十六、 钢屋架制作与安装技术交底 99
十七、钢筋混凝土主梁开孔洞裂补缀强技术交底 107
十八、轻钢龙骨石膏板隔墙 109
十九、吊顶施工技术交底 112
二十、混凝土二次浇灌技术交底 115
二十一、塑料油膏屋面防水技术交底 117
二十二、办公楼楼地面施工技术交底 120
二十三、架空地板施工技术交底 125
二十四、门镜面安装 127
二十五、水池施工技术交底 130
二十六、疗养院地面施工技术交底 136
二十七、网架施工技术交底 149
二十八、玻璃幕墙施工技术交底 157
二十九、圆筒仓滑模技术交底 160
三十、钢筋混凝土烟囱倒楼施工技术交底 179
三十一、砖烟囱施工技术交底 185
三十二、3.2m直径绞车根底施工技术交底 191
三十三、设备混凝土根底地脚螺栓技术交底 194
三十四、古庙翻修技术交底 198

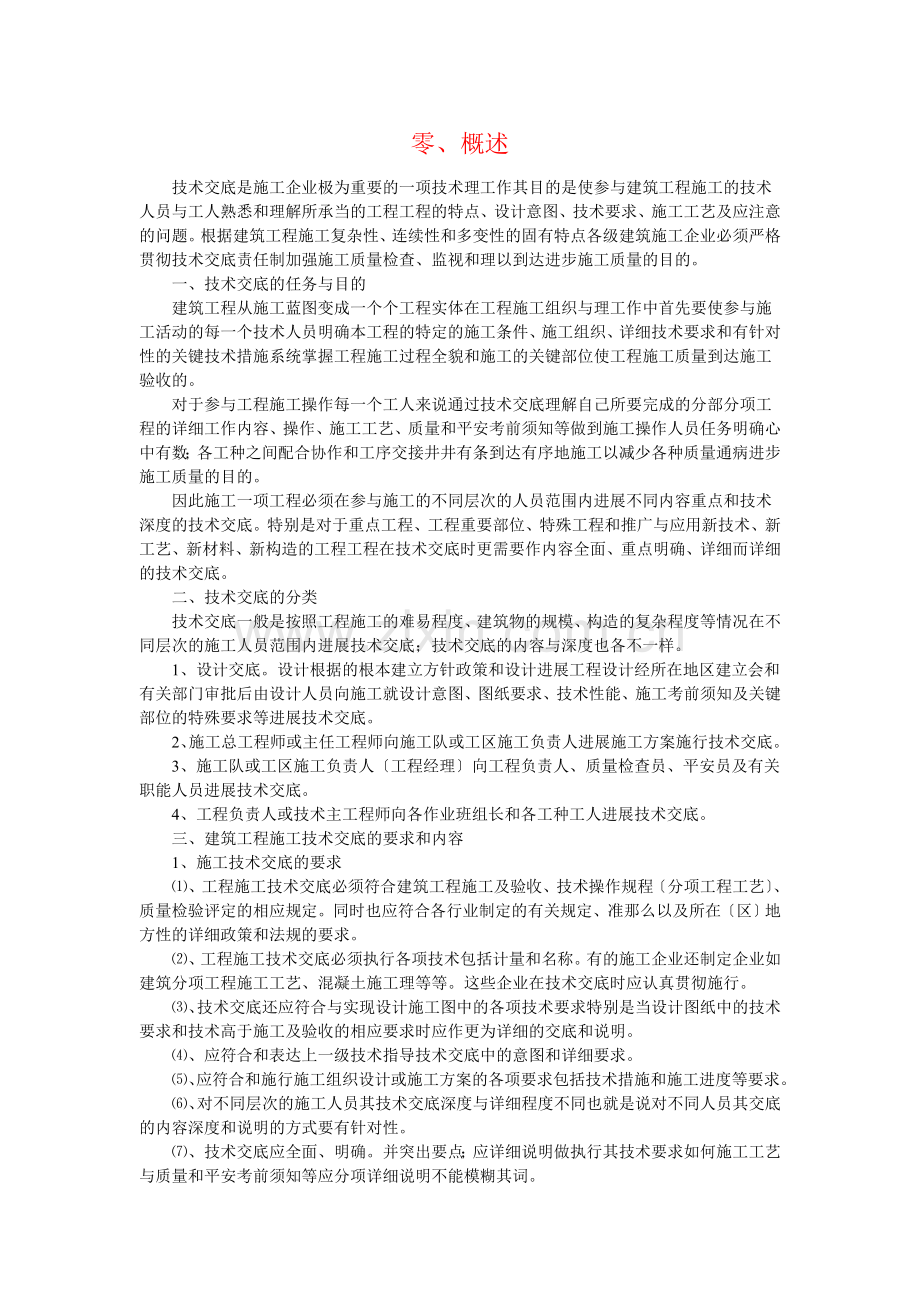

零、概述
技术交底是施工企业极为重要的一项技术理工作其目的是使参与建筑工程施工的技术人员与工人熟悉和理解所承当的工程工程的特点、设计意图、技术要求、施工工艺及应注意的问题。根据建筑工程施工复杂性、连续性和多变性的固有特点各级建筑施工企业必须严格贯彻技术交底责任制加强施工质量检查、监视和理以到达进步施工质量的目的。
一、技术交底的任务与目的
建筑工程从施工蓝图变成一个个工程实体在工程施工组织与理工作中首先要使参与施工活动的每一个技术人员明确本工程的特定的施工条件、施工组织、详细技术要求和有针对性的关键技术措施系统掌握工程施工过程全貌和施工的关键部位使工程施工质量到达施工验收的。
对于参与工程施工操作每一个工人来说通过技术交底理解自己所要完成的分部分项工程的详细工作内容、操作、施工工艺、质量和平安考前须知等做到施工操作人员任务明确心中有数；各工种之间配合协作和工序交接井井有条到达有序地施工以减少各种质量通病进步施工质量的目的。
因此施工一项工程必须在参与施工的不同层次的人员范围内进展不同内容重点和技术深度的技术交底。特别是对于重点工程、工程重要部位、特殊工程和推广与应用新技术、新工艺、新材料、新构造的工程工程在技术交底时更需要作内容全面、重点明确、详细而详细的技术交底。
二、技术交底的分类
技术交底一般是按照工程施工的难易程度、建筑物的规模、构造的复杂程度等情况在不同层次的施工人员范围内进展技术交底；技术交底的内容与深度也各不一样。
1、设计交底。设计根据的根本建立方针政策和设计进展工程设计经所在地区建立会和有关部门审批后由设计人员向施工就设计意图、图纸要求、技术性能、施工考前须知及关键部位的特殊要求等进展技术交底。
2、施工总工程师或主任工程师向施工队或工区施工负责人进展施工方案施行技术交底。
3、施工队或工区施工负责人〔工程经理〕向工程负责人、质量检查员、平安员及有关职能人员进展技术交底。
4、工程负责人或技术主工程师向各作业班组长和各工种工人进展技术交底。
三、建筑工程施工技术交底的要求和内容
1、施工技术交底的要求
⑴、工程施工技术交底必须符合建筑工程施工及验收、技术操作规程〔分项工程工艺〕、质量检验评定的相应规定。同时也应符合各行业制定的有关规定、准那么以及所在〔区〕地方性的详细政策和法规的要求。
⑵、工程施工技术交底必须执行各项技术包括计量和名称。有的施工企业还制定企业如建筑分项工程施工工艺、混凝土施工理等等。这些企业在技术交底时应认真贯彻施行。
⑶、技术交底还应符合与实现设计施工图中的各项技术要求特别是当设计图纸中的技术要求和技术高于施工及验收的相应要求时应作更为详细的交底和说明。
⑷、应符合和表达上一级技术指导技术交底中的意图和详细要求。
⑸、应符合和施行施工组织设计或施工方案的各项要求包括技术措施和施工进度等要求。
⑹、对不同层次的施工人员其技术交底深度与详细程度不同也就是说对不同人员其交底的内容深度和说明的方式要有针对性。
⑺、技术交底应全面、明确。并突出要点；应详细说明做执行其技术要求如何施工工艺与质量和平安考前须知等应分项详细说明不能模糊其词。
⑻、在施工中使用的新技术、新工艺、新材料应进展详细交底并交待如何作样板门等详细事宜。
2、施工技术交底包括的内容
⑴、施工总工程师或主任工程师向施工队或工区施工负责人进展技术交底的内容应包括以下几个主要方面：
1〕、工程概况和各项技术经济指标和要求；
2〕、主要施工关键性的施工技术及施行中存在的问题；
3〕、特殊工程部位的技术处理细节及其考前须知；
4〕、新技术、新工艺、新材料、新构造施工技术要求与施行方案及考前须知；
5〕、施工组织设计网络方案、进度要求、施工部署、施工机械、劳动力安排与组织；
6〕、总包与分包之间互相协作配合关系及其有关问题的处理。
7〕、施工质量和平安技术尽量采用本所推行的工法等化作业。
⑵、施工队技术负责人向工程负责人、质量检查员、平安员技术交底的内容包括以下几个方面：
l〕、工程概况和当地地形、地貌、工程地质及各项技术经济指标；
2〕、设计图纸的详细要求、做法及其施工难度；
3〕、施工组织设计或施工方案的详细要求及其施行步骤与；
4〕、施工中详细做法采用工艺和本企业哪几项工法；关键部位及其施行过程中可能遇到问题与解决；
5〕、施工进度要求、工序搭接、施工部署与施工班组任务确定；
6〕、施工中所采用主要施工机械型、数量及其进场时间、作业程序安排等有关问题；
7〕、新工艺、新构造、新材料的有关操作规程、技术规定及其考前须知；
8〕、施工质量和平安技术详细措施及其考前须知。
⑶、工程负责人或技术主工程师向各作业班组长和各工种工人进展技术交底的内容应包括以下几个方面：
1〕、侧重交清每一个作业班组负责施工的分部分项工程的详细技术要求和采用的施工工艺或企业工法；
2〕、各分部分项工程施工质量；
3〕、质量通病预防及其考前须知；
4〕、施工平安交底及介绍以往同类工程的平安事故教训及应采取的详细平安对策。
四、建筑分项工程施工技术交底的重点
由于一项工程特别是大型复杂的建筑工程工程其分部分项工程很多需要不同工种的作业班组分分阶段来完成。所以技术交底的内容应按照分部分项工程的详细要求根据设计图纸的技术要求以及施工及验收的详细规定针对不同工种的详细特点进展不同内容和重点的技术交底。所包括的详细技术内容择要列出如下：
1、土方工程：地基土的性质与特点；各种标桩的位置与保护；挖填土的范围和深度放边坡的要求回填土与灰土等夯实及容重等指标要求；地下水或地表水排除与处理；施工工艺与操作规程中有关规定和平安技术措施。
2、砖石砌筑工程：砌筑部位；轴线位置；各层程度标高、门窗洞口位置；墙身厚度及培厚变化情况；砂浆强度等级砂浆配合比及砂浆试块组数与养护；各预留洞口和各专业预埋件位置与数量、规格、尺寸；各不同部位和标高砖、石等原材料的质量要求；砌体组砌和质量；质量通病预防平安考前须知等。
3、模板工程：各种钢筋混凝土构件的轴线和程度位置标高截面形式和几何尺寸；支模方案和技术要求；支承系统的强度、稳定性详细技术要求；拆模时间；预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的；特殊部位的技术要求及处理；质量与其质量通病预防措施平安技术措施。
4、钢筋工程：所有构件中钢筋的种类、型、直径、根数、接头和技术要求；预防钢筋位移和保证钢筋保护层厚度技术措施；钢筋代换的与手续；特殊部位的技术处理；有关操作特别是高空作业考前须知；质量及质量通病预防措施平安技术措施和考前须知。
5、混凝土工程：水泥、砂、石、外加剂、水等原材料的品种、技术规程和质量；不同部位、不同标高混凝土种类和强度等级；其配合比、水灰比、塌落度的控制及相应技术措施；搅拌、运输、振捣有关技术规定和要求；混凝土浇灌和顺序混凝土养护；施工缝的留设部位、数量及其相应采取技术措施、的详细要求；大体积混凝土施工温度控制的技术措施；防渗混凝土施工详细技术细节和技术措施施行；混凝土试块留置部位和数量与养护；预防各种预埋件、预留洞位移详细技术措施特别是机械设备地脚螺栓移位在施工时提出详细要求；质量和质量通病预防〔由于混凝土工程出现质量问题一般比拟严重在技术交底更应予以重视〕混凝土施工平安技术措施与节约措施。
6、架子工程：所用的材料种类、型、数量、规格及其质量；架子搭设方式、强度和稳定性技术要求〔必须到达结实可靠的要求〕；架子逐层升高技术措施和要求；架子立杯垂直度和沉降变形要求；架子工程搭设工人自检和逐层平安门专门检查。重要部位架子如下撑式挑梁钢架组装与安装技术要求和检查；架子与建筑物联接方式与要求；架子撤除和顺序及其考前须知；架子工程质量和平安考前须知。
7、构造吊装工程：建筑物各部位需要吊装构件的型、重量、数量、吊点位置；吊装设备的技术性能；有关绳索规格、吊装设备运行道路、吊装顺序和吊装；吊装联络信、劳动组织、指挥与协作配合；吊装节点联接方式；吊装构件支撑系统联接顺序与联接；吊装构件〔如预应力钢筋混凝土屋架〕吊装间的整体稳定性技术措施；与供电联络供电情况；吊装操作考前须知；吊装构件误差和质量通病预防措施；吊装构件平安技术措施。
8、钢构造工程：钢构造的型、重量、数量、几何尺寸、平面位置和标高各种钢材的品种、类型、规格联结与技术措施；焊接设备规格与操作考前须知焊接工艺及其技术、技术措施、焊缝型式、位置及质量；构件下料直至拼装整套工艺流水作业顺序；钢构造质量和质量通病预防措施施工平安技术措施。
9、楼地面工程：各部位的楼地面种类、工程做法与技术要求、施工顺序、质量；新型楼地面或特殊行业〔如播送电视〕特定要求的施工工艺；楼地面质量及确保工程质量所采取的技术措施。
10、屋面与防水工程：屋面和防水工程的构造、型式、种类防水材料型、种类、技术性能、特点、质量及考前须知；保温层与防水材料的种类和配合比、表观度、厚度、操作工艺基层的做法和根本技术要求铺贴或涂刷的和操作要求；各种节点处理；防渗混凝土工程止水技术处理与要求；操作过程中防护和防及其平安考前须知。
11、装修工程：各部位装修的种类、等级、做法和要求、质量、成品保护技术措施；新型装修材料和有特殊工艺装修要求的施工工艺和操作步骤与有关工序联络穿插作业互相配合协作；平安技术措施特别是外装修高空作业平安措施。
五、建筑工程施工技术交底的施行
施工技术交底的施行一般有以下几种：
1、会议交底
施工总工程师或主任工程师向施工队或工区施工负责人进展技术交底一般采用技术会议交底形式由建筑总工程师或主任工程师主持会议技术科、平安检查科等有关科室、施工队长、队技术主工程师及各专业工程师等参加会议。事先充分准备好技术交底的资料在会议上进展技术性介绍与交底将工程工程的施工组织设计或施工方案作专题介绍提出施行详细和要求再由技术科对施工方案中的重点细节作详细说明提出详细要求〔包括施工进度要求〕由质量平安检查科对施工质量与技术平安措施作详细交底。施工队主技术工程师和各专业工程师对技术交底中不明确或在施行过程中有较大困难的问题提出详细要求包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等方面的问题。会议对技术性问题应逐一给予解决并落实安排。
2、书面交底
工程技术负责人向各作业班组长和工人进展技术交底应强调采用书面交底的形式这不仅仅是因为书面技术交底是工程施工技术资料中必不可少的施工完毕后应归档而且是分清技术责任的重要标志特别是出现重大质量事故与平安事故时是作为判明技术负责者的一个主要标志。
工程负责人根据该项工程施工组织设计或施工方案和上级技术指导的技术交底内容按照施工及验收和规程中的有关技术规定、质量和平安要求本企业的工法和操作规程结合本工程的详细情况按不同的分部分项工程的内容参照分部分项工程工艺详细写出书面技术交底资料一式几份〔一般为一式五份〕向工人班组交底。在承受交底后班组长应在交底记录上签字。两份交工人班组贯彻执行一份存入工地技术一份技术人员自留。
班组长在承受技术交底后要组织全班组成员进展认真学习与讨明确工艺流程和施工操作要点、工序交接要求、质量、技术措施、成品保护、质量通病预防及平安考前须知然后根据施工进度要求和本作业班组劳动力和技术程度上下 进展组内分工明确各自的责任和互相协作配合关系制定保证全面完成任务的方案。在没有技术交底和施工意图不明确只提供设计图纸和施工工艺卡情况下班组长或工人可以回绝上岗进展作业因为这不符合施工作业正常程序。
现举一个说明书面技术交底重要性的实例。某高层钢筋混凝土根底施工时发生一起触电亡事故事故发生后追究责任者该工程作业班组长将责任推给工程技术负责人涉及到工程技术负责人是否在平安方面已作了平安技术交底通过追查该工程技术负责人在书面技术交底中已作出详细交待且作业班组负责人在书面交底中已签过字因此主要责任已明确防止一起重大扯皮为该处理提供了技术根据该工程技术负责人不承当该起事故的主要责任者。这起事故对该技术人员和工人的震动很大对书面技术交底工作更加重视不仅技术人员认真进展书面交底技术人员与班组长均分别在书面交底中签字而且工人也非常认真对待技术交底认真领会技术交底的每一个细节内容从不马马虎虎按照技术交底要求进展操作。
3、施工样板交底
对新技术、新构造、新工艺、新材料首次使用时为了慎重起见建筑工程中的一些分部分项工程常采用样板交底的。所谓样板交底就是根据设计图纸的技术要求、详细做法参照相近的施工工艺和参观学习的经历在满足施工及验收的前提下在建筑工程的一个自然间、一根柱、一根梁、一道培、一块样板上由本企业技术程度较高的老工人先做出到达优良品的样板作为其他工人学习的实物模型使其他工人知道和理解整个施工过程中使用新技术、新构造、新工艺、新材料的特点、性能及其不同点掌握操作要领熟悉施工工艺操作步骤、质量。由于这种交底比拟直观易懂效果较好。如砌砖墙以前先砌出样板墙；在抹灰之前先抹出样板门。在播送电视、高级宾馆等内外装修施工中常采用这种技术交底形式。如某播送 电视中心的演播室、录音室、大审看等房间其墙体灰浆要百分之百的饱满墙面抹灰和墙面上各种吸音权及吊顶的技术质量 要求特别高目的是为了到达播送电视所要求的音响效果一般 的施工企业没有这方面的施工经历。通过做样板门进展音响测定 满足要求后再全面施工。
样板作出以后可以进展全面施工各作业班组还应经常进展 质量检查评比将超过原样板的段、自然间等作为新的样板形成一个赶超质量、又进步工效的施工过程从而促使工程质量不断上升。在进展样板交底时应确切掌握施工劳动定额因为做样板门过程中其劳动花费时间一般较多这应与建立进展协商解决着简单地套用过去旧的劳动定额是不行的施工企业应根据详细的特定条件制定切合实际的劳动定额报所在地区建委定额站审批。
4、岗位技术交底
一个分部分项工程的施工操作是由不同工种的工序和岗位所组成的如混凝土工程不单单是混凝土工浇筑混凝土事先由木工进展支模混凝土的配料及拌制混凝土进展程度与垂直运输之后才能在预定地区进展混凝土的灌筑这一分项工程由很多工种进展合理配合才行。只有保证这些不同岗位的操作质量才能确保混凝土工程的质量。有的施工企业制定工人操作岗位责任制并制定操作工艺卡根据施工现场的详细情况以书面开工向工人进展岗位交底提出详细要求包括平安操作方面的要求。
六、建筑工程施工技术交底应注意的问题
1、技术交底应严格执行施工及验收、规程对施工及验收、规程中的要求特别是质量不得任意修改、删减。技术交底还应满足施工组织设计有关要求应领会和理解上一级技术交底等技术中提出的技术要求不得任意违犯中的有关规定。召开的会议交底应作详细的会议记录包括参加会议人员的、日、会议内容及会议作出技术性。会议记录应完好不得任意遗失和撕毁作为会议技术长归档保存。所有书面技术交底均应经过审核并留有底稿字迹工整清楚数据引用正确书面交底的签发人、审核人、承受人均应签名盖章。
2、一个建筑工程工程是由多个分部分项工程组成每一个分项工程对整个建筑物来说都是同等重要的每一个分项工程的技术交底都应全面、细心、周。对于面积大、数量多、效益比拟高的分项工程必须进展较详细的技术交底；比照拟零星、特殊部位、隐蔽工程或经济效益不高的分项工程也应同样认真地进展技术交底。对于重要构造。荷载较大的部位进展详细的技术交底但也不应无视次要构造部位如预制过梁等而且这些部位易出质量事故和平安事故。有些施工企业在技术交底时只重视主体构造对防水、地基及装修工程不够重视在技术交底时表现比拟明显因此这些企业施工工程主体构造比拟好而建筑物的防水、装修质量比拟差特别是施工民用建筑时十清楚显使企业非常被动在建筑上失去很多的时机。
3、技术交底中应特别重视本企业当前的施工质量通病、工伤事故尽量做到“防患于未然〞把工程质量事故和伤亡事故消灭在萌芽状态之中。在技术交底中应预防可能发生的质量事故与伤亡事故使技术交底做到全面、周到、完好。并且应及早进展交底使基层技术人员和工人有充分时间消化和理解技术交底中有关技术问题及早作好准备使施工人员做到心中有数以利于完成施工任务。
4、技术交底工作的催促与检查。各级技术理人员千万别认 为我已经进展过口头或书面技术交底就万事大吉了。一般地说 这仅仅是交底工作的开场交底的大量工作是对交底的效果进展 催促与检查在施工过程中要反复提醒基层技术人员或工长结 合详细施工操作部位加强或提示有关技术交底中有关要求加强 “三检制〞强化施工过程中的检查力度严格工程中间验收发现问题及时解决以免发生质量事故或造成返工浪费。
5、技术交底的施行手段可以采用多种形式使每一个工人都熟悉和理解技术交底中详细细节和要求。如一个分项工程施工前可以把技术交底中有关内容用黑板报等形式挂在墙上。在工前和班后结合布置安排工作、分配任务时进展再交底。对新技术、新工艺、新构造请外或本老工人作技术示范操作表演或作样板门示范技术交底使工人详细理解操作步骤做到心中有数防止各种质量或平安事故发生。
6、技术交底是施工理工作的重要一环是施工技术理程序中必不可少的一个步骤。认为技术交底是老一套、老规矩只照本宣读流于形式交底后又不认真催促检查这是极为错误的。有的认为这不是新工艺、新构造施工的工人都是老工人因此简化交底内容甚至不交底又不检查。有的认为土方工程、油漆、门窗工程等没有可交底的不影响构造平安对技术交底采取马虎了事的态度。对一些比拟零星的工种如预埋件、白铁工等不交底、不过问、不检查。以上这些都是普遍存在也是极为错误的是造成质量事故的根源。
认真做好工程施工技术交底工作是保证工程质量、按完成工程任务的前提是每一个施工技术人员必须执行的岗位责任。
一、楼基坑挖土技术交底
㈠、工程概况
本工程为全现浇钢筋混凝土剪力墙体系高层住宅楼地上十八层地下一层地下室顶层设机房及消防水箱问层层高2.8m总高为59.7m属于二类高层建筑构造设计烈度按6度设防。
根底采用钢筋混凝土箱形根底采用天然地基不作人工处理。
㈡、准备工作
1、材料与施工机械
材料：一般中砂钎探孔灌砂之用。
施工机械：QY—100挖掘机一台自卸汽车两辆。
2、作业条件
⑴、土方开挖前根据施工方案的详细要求将建立三通一平尚未处理遗留下来的问题包括地面障碍物和地下有关影响施工的各种网去除和处理完毕。
⑵、地外表要清理根本保持平整做好南北方向双向排水坡度在施工区域外边缘6m挖临水性排水沟防止地表水流入基坑内。
⑶、在开挖前建筑物位置的轴线桩、水准抄平桩及挖掘边相线必须经过复测检查由现场技术员为主预检手续。由建立牵头建委理科主持对建筑物位置包括城建筑红线进展验线。
⑷、施工现场东西两端安设照明灯以便于间作业。
㈢、施工工艺
施工组织设计规定施工方案采用机械大揭盖开挖方案由本机械化施工队负责挖土施工人工清理坑底。
1、挖土范围
根据建筑平面图建施－02建筑物外墙外预留600mm宽作为施工操作工作面根据当地土质情况和施工经历边坡按1:0.75进展放坡基坑的东北方设一个1:2.5坡度的车道以便于施工机械出人详见图1－1。
图1－1 根底开挖示意图
2、机械挖土
机械挖土为一班10小时作业自东向西进展挖土。机械挖土为防止挖掘过程中扰动老土坑底预留30cm左右用人工挖土清至设计标高也就是说坑底设计标高为724.6m机械挖至724.3m。地表杂填土一律运至本规定的1卸土场预留450m3好土在邻近拟建17楼地点堆放以备回填时作2:8灰土和其他之用。
3、人工清理坑底
人工挖掘坑底300mm土之前由测量组配合抄出距槽底300mm平线自东向西每隔2.5m打一个小木橛在挖至接近坑底标高时用标尺随时以小木橛上平棱该坑底标高。最后由西端轴线或中心线引桩拉通线由工长检查坑边尺寸确定坑宽据此修整槽帮最后去除坑底浮土修底铲平。但凡超挖部分一律用3:7灰土回填夯实或用碎石填充振实但凡出现或枯井之类应清理干净用级配砂石分层填充振实。
开挖放坡的土按施工方案1:0.5坡度施工先粗略开挖再分层接坡度要求做出坡度线每隔3m左右做一条以此线为准进展铲坡。
人工挖土的土方装入手推车运至17楼地点堆放。
4、钎探
土方挖完后立即组织钎探以查明土洞、墓穴等不良地基发现问题立即书面建立和设计驻工地代表。
钎探按梅花形布点间距2.0m见钎探点位排列图〔略〕
因做工程地质打钻时间已隔八年设计要求钎探使用轻便动力触探器按?建筑地基根底设计?〔GBJ7—〕中附录四中附图2制作轻便触探器每根长为l～2m左右穿心锤为10kg触探深度为3m。
打钎工作应固定专人进展。穿心锤落距为50cm下落将触探钎竖直打入土层中每打入30cm记录一次锤击数填入钎探表中该表中注明参加钎探人员。
钎探中如发现地下情况复杂或有疑问时应根据情况适当增加探点和深度。凡无问题的探点应用中砂填灌。
全部打钎完毕后将不同强度〔锤击数大小〕的土域在探点排列编图中用色笔圈开注明地基强度异常部位以便于设计和勘探之用。
钎探记录作为技术资料存入工地技术。
㈣、验槽
钎探完毕前一天及时建立由建立出面主持验槽参加包括设计、勘察、当地质量监视站、建立和施工。验槽五方代表到现场并钎探记录及时向其他四方代表介绍地基情况特别是坟墓、桔井和松软土层等不良地基验槽完毕五方代表应在验槽表中签字并注明不良地基的处理。
㈤、质量
1、保证工程
基坑地基土不得扰动上质应符合设计要求假设有出人设计应签字。
2、允许偏向工程〔表1－1〕。
表1－1
允 许 偏 差
项次
工程
允许偏向〔mm〕
检验
1
标高
+0-50
用水准仪检查
2
长、高
-0
由设计中心线向两边测量拉线和尺量检查
3
边坡

㈥、考前须知
1、定位桩、轴线弓赃、水准点、龙门板等挖运土时不得碰撞并定时测量和校核其平面位置、程度标高是否符合设计图纸要求。定位桩和水准点要定复测和检查。
2、本地处于古文化中心地下较多在施工中假设发现或文物应停顿施工保存现场由有关进展鉴定。
3、在本施工场地西北部有一条下水道因年久失修在机械挖土时应予以注意假设将地基泡软应建立和设计另行处理。
4、机械挖土应严格控制挖掘深度不得超过坑底标高如有个别地方超挖或扰动原土及时与工地技术员联络再与设计代表商量处理方案。
5、按施工组织设计网络方案组织施工不得拖延工否那么进入雨季将严重影响施工。
6、派驻一名平安检查员负责机械挖土有关平安事项检查。
二、深基坑围护桩及土方开挖技术交底
㈠、工程概况
本工程为位于中心的某办公大楼由主楼与裙楼组成建筑面积为14449m2主楼12层高40.5m设一层地下车库主楼前场地下为专设地下车库。主楼座北朝南布置南面为突出门其上部为四层圆形建筑裙房为一至三层沿街商业性建筑包括餐等。主楼地下室设有人防500t水池和相配合的机房北面是消防通道出人口。
主楼为柜架剪力墙构造7度设防柱网尺寸为7.2m×5.4m和 7.2m×5.7m两种。地基根底处理的工程桩为直径φ800、φ100、φ1200mm大孔径钢筋混凝土钻孔灌注桩。

图2－1 基坑围护平面图
该场地地下水位在地表下0.35～1.19m之间系浅层孔隙潜水对混凝土无侵蚀性工程地质给出地层岩性见表2－1。
㈡、施工准备
1、技术资料准备
⑴、工程设计地下室图纸及图纸会审纪要
⑵、工程地质
⑶、基坑围护及土方开挖施工方案由现场技术主向作业班组负责人作详细介绍。
2、作业准备

表2－1
地层岩性表
层
次
岩土名称
层顶标高
层厚
天然含
水量W
孔隙比
压缩系数
压缩模量
内磨擦角
内聚力
地基承载
力值
桩端磨擦
力值
桩端承载
力值
a1-2
Ea1-2
ρ
C
fk
qs
qp
m
m
％
C0
Mpa-1
Mpa
°
kPa
kPa
kPa
kPa
1
填土
0.00
1.6～3.4

2
粘质粉土
1.60～2.30
0～3.5
29.6
0.835
0.27
7.57
20.7
12.6
140
18

3-1
淤泥质粉土
3.00～5.70
5.7～7.4
44.4
1.239
0.85
2.54
8.4
9.4
80
10

3-2
淤泥质粘质粉土
8.10～11.2
8.5～11.1
36.4
1.043
0.60
3.27
17.7
6.2
100
11

3-3
淤泥质粘质粉土
18.7～21.0
9.7～13.5
45.8
1.301
0.29
3.04
7.6
16.2
80
9

4-1
粘质粉土
29.5～32.55
0～1.55
23.3
0.617

12.0

200
30

4-2
中粗砂
30.7～33.7
0～3.15

220
35

5
角砾
32.5～35.6
0.7～4.25

300
45
3500
6-1
强风化熔结凝灰岩
34.6～39.0
0～8.0

50

6-2
中风化熔结凝灰岩
35～44.5
未揭底

90
7500
7-1
强风化角砾熔结凝灰岩
35～35.6
0～13.0

50

7-2
中风化角砾熔结凝灰岩
35.4～48.2
未揭底

100
8000

⑴、施工场地四通一平。由于本场地为旧房撤除故原场地地下旧房房基与地下各种阿比拟复杂通过建立提供原建筑物开工图及场区网布置按施工方案要求进展清场由挖土机械将表土1.25m挖去外运到达场地外表平整目的。现场水电供给按施工组织设计要务施行。
⑵、施工机械。围护桩施工机械选用三支点震动加压桩架挂设509反动器另加10t．配重备用。
⑶、劳动组织〔略〕
㈢、施工方案
1、降水
由于场地地表潜水较多土方开挖前先用简易井降水待围护桩施工完毕后开挖施工每隔20m设一个小井井深为6.0m并孔采用围护桩十426施工机械成孔井由钢筋焊接成型详见图2－2外包两层编织布井底部放一些卵石以利井下沉。配5台微型泵由2名工人负责轮流在各井抽水当非的水位到达一定标高便放入微型水泵将水抽走。
施工场地四挖排水沟用120mm壁厚的砖砌筑排水沟截面为370mm×490mm将地表水导入水沟并排至城排水网不准流入基坑内。坑内设水沟与集水井用水泵及时将基坑外表积水或雨水排出坑外不准滞留在坑内。

图2－2 简易井降水
2、围护桩施工方案如图
测量定位→埋设桩尖→灌注桩机进场→试桩→成孔→放钢筋→灌注混凝土→桩架移位→灌注桩施工完→搅拌桩机进场→试桩→定位→施工搅拌桩→移位→搅拌桩施工完
四〕、围护灌注桩技术交底
⑴、本工程采用以用沉丘钢筋混凝土灌注桩和搅拌桩组合成复合深基坑支护的围护方案每延米布置2根φ426灌注桩和4根φ550搅拌桩每相邻两根φ550搅拌桩之间重迭50mmφ426灌注桩承当主动上压力。由于φ550搅拌桩每桩之间重迭50mm形成一道连续水泥土墙防止地表潜水渗入基坑内起到止水作用创造一个良好基坑开挖条件同时搅拌桩与前后两根钢筋混凝土灌注桩连接成整体改善围护桩的整体力学性能进步围护桩的平安储藏。围护桩平面布置见图2－3与图2－4。
图2-3 围护桩平面布置

图2-4 围护桩剖面

⑵、测量定位和埋桩尖：由测绘院到现场测量提供建筑物轴线方位木桩以此为根据由本测量组放线并按施工组织设计要求埋设φ426灌注桩的桩尖预制混凝土桩尖应保证质量桩尖的上平面应程度。
⑶、试桩：φ426灌注桩桩机按施工进度方案按时进场按设计要求准备灌注桩的材料包括砂、石和水泥、钢材由试验室出灌注桩的混凝土配合比按规定在记任土搅拌机旁挂牌混凝土后台上料严格按配合比规定过磅。
按施工组织设计要求进展试桩确定打桩参数包括贯入度、混凝土充盈系数、拔速度。
⑷、振压成孔：
1〕、桩架就位应平整、稳固以确保在施工中不发生倾斜和位移。
2〕、桩垂直套入桩尖两者轴线应一致桩尖与套接触处缠绕三圈草绳以使桩尖平面与套接触处封闭严防止淤泥与污水侵入内。
3〕、在震动器激振过程中应防止损坏桩尖。
4〕、孔的长度应满足施工组织设计的要求不得小于此值贯入度控制为副。
⑸、放钢筋笼：钢筋笼制作应满足施工组织设计要求包括钢筋品种、直径、间距、焊接。因钢筋笼的钢筋布置为非对称这与工程桩完全不一样因此钢筋笼下放时应严格按要求放置每孔下放钢筋笼时应设专人检查并进展记录按隐蔽工程验收要求进展。
⑹、灌注混凝土
1〕、为了抢工采用散装普通硅酸盐水泥。砂与碎石含泥量要符合施工组织设计要求后台上料严格按混凝土配合比要求过磅搅拌时间不得小于90s。
2〕、混凝土充盈系数应满足试桩时确定参数并不得小于1.12；当混凝土充盈系数缺乏时应放慢拔速度来解决。
3〕、每一根桩的混凝土总灌注量不得少于施工组织设计要求在拔时应专人用测锤检查内混凝土的标高及下落情况应及时添加混凝土以保证内混凝土足够数量到达内混凝土顶面略高于地面以利于振实混凝土使混凝土到达设计规定的强度。
4〕、按规定填写混凝土日志按规定每班留置一组混凝土试块。
⑺、平安交底：
1〕、桩机操作工严禁酒后操作工作时间不得任意分开工作岗位。
2〕、进入施工现场必须戴平安帽桩机操作工爬上机架进展检修时应系平安带。不得向下方丢任何材料。
3〕、非操作工不准任意开动桩机桩机操作设专人负责不准随意顶岗操作。
4〕、在桩架激振器下严禁站人。
5〕、下班前应先切断电源。
6〕、桩架进场后应先进展全面检查不准带病作业。桩机在运转过程现异常情况应立即停机检查。
7〕、但凡电气设备外壳必须接地电气设备丝与其额容量相适应。
8〕、每天下班时应将桩沉入土中2～3m当有大风财采取加固措施保证桩架稳定。
9〕、桩机设专人维修保养并及时进展检查。
10〕、间施工设专人监护并有足够照明设备。
㈤、搅拌桩
1、施工准备
⑴、材料：箭牌525普通硅酸盐水泥、石膏、木质素磺酸钙。
⑵、水泥浆配合比：525普通硅酸盐水泥渗入比αw＝15％半水石膏掺入水泥用量2％木质素磺酸钙掺入水泥用量0.2％水灰比为0.45。
⑶、现场测量定桩位挖掉地面障碍物。
⑷、施工机具见表2－2。
表2－2
施工机具表
序
名称
型规格
技术要求
备注
1
深层搅拌机
SJB
搅拌轴长＝12m48r/min

2
履带式起重机
W-10
15t

3
测速仪
CYD-6

4
导向架

由导向架和撑杆组成
φ90钢制
5
进水

R＝20mm胶

6

普通胶

7
电缆
YHC3×25+1×10
四芯橡胶套

8
重锤

9
搅拌头

合金质、二叶片式

10
输浆胶

R＝60mm夹钢丝耐压
耐压达1.5MPa
11
冷却泵

离心泵
普通
12
贮水池

13
灰浆搅拌机
L＝200
两台

14
灰浆泵
HB6-3
排浆量为8m3/h

15
集料斗
L＝0.4

16
电气控制柜

自耦降压启动设保护装置

17
工作平台

自制
18
胶

D＝6mm夹钢丝胶

⑸、由电工及时电力供给手续电压不低于350V容量不低于150kVA
⑹、施工机械进场前在进展一次全面检查排除各种故障。
⑺、φ426灌注桩施工后14d开场进展搅拌桩的施工。
2、施工机械组装与试运转
⑴、深层搅拌机吊装：利用进场履带式起重机进展吊装先将吊臂放平安装吊臂上的附加夹板和导向架抬起吊臂带起导向架放下吊约挂上深层搅拌机安装校撑固定导向架安装导向滑块固定深层搅拌机。在安装过程中应注意保护身向架、深层搅拌机转轴和其外片防止损坏。
⑵、安装灰浆制作系统：安装操作平台再安装制浆设备和泵送设备其集料斗出口高度应略高于灰浆泵进口灰浆拌制机应高于集料斗上口以便于拌和好的水泥浆能全部倾入集料斗内。
⑶、因围护桩为线性布置桩位施工场地狭长将灰浆流动站安装在拖车上沿围护桩布置流动供给灰浆。
⑷、网连接：用压力胶连接深层搅拌机输浆和灰浆泵连接必须结实；用普通胶连接深层搅拌机冷却水进口和冷却水泵的出口；用电缆连接深层搅拌机电源线与电气控制相将上述线固定在深层搅拌机上。
⑸、检测仪表安装：在导向架顶端安装速度检测仪在导向架上安装深度检测仪其深度读数标尺应面向起重机架驶室。两台电机工作电流监视表用电线引入驾驶室工作台上以便于观测。
⑹、调试运转：深层搅拌机系统安装完毕后应进展试运转检查各机械部位是否符合机械性能指标上下运转是否灵敏。各电气部件和控制柜是否正常工作电流值是否在正常允许范围之内。灰浆泵及其路、冷却水泵及其是否畅通深层搅拌机的搅拌头旋转是否正常。当一切工作正常后由现场工长指挥下转入正常作业程序。
3、劳动组织
三个作业班每班10人每天24h连续作业。每班设工长1人负责施工指挥协调各工种之间操作并控制施工质量当发活力械和施工事故时及时排除。起重机司机2人负责深层搅拌机的操作通过检测仪表观察机械运转情况。设电工1人负责施工现场电气设备安装调试和电气控制柜的操作。设机械工人2人负责深层搅拌机组所有机械调试、维修和正常运转。设混凝土工人2人负责现场水泥浆配合比和指挥后台上料用量供给和拌制水泥浆。设普工2人负责水泥浆后台上料供给、运输和其他非技术性的各种杂活。作业班组为综合性各个工种分工明确但灵敏调动以到达减作业人数。现场记录由工长代替测定搅拌拉每米长的注浆量同时记录施工中各种数据包括水泥浆的配比和各种事故记录。
4、施工工艺及操作
⑴、就位：悬吊深层搅拌机的履带式起重机移到施工组织设计指定桩位对中但凡地表砖瓦杂填土过厚应派人及时挖掉。
⑵、预搅下沉：当深层搅拌机的冷却水循环正常后启动搅拌机电机放松起重机钢丝绳使搅拌沿导向架搅拌下沉下沉速度可由电机的电
