原材料检测试验监理实施细则.doc

原材料检测试验监理施行细那么
一、总那么、
本细那么专为水利水电混凝土工程的原材料质量检验而制定。细那么制定的根据为：
〔1〕建立方与承建签订的合同中有关的技术性条款。
〔2〕本工程的设计、设计图纸、技术要求、设计变更。
〔3〕?硅酸盐水泥、普通硅酸盐水泥?〔GB175—92〕。
〔4〕?普通混凝土用砂质量及检验?〔JGJ52—92〕。
〔5〕?普通混凝土用碎石或卵石质量及检验?〔JGJ53—92〕。
〔6〕?钢筋混凝土用热轧光圆钢筋?〔GB13013—91〕。
〔7〕?钢筋混凝土用热轧带肋钢筋?〔GB1499—91〕。
〔8〕?钢筋焊接接头试验?〔JGJ27—86〕。
本细那么与上述规定有矛盾之处以上述根据为准。
二、承建检测实验室的设置与检测试验
〔1〕监理应检查承建检测实验室是否具备与所承建的工程相适应并满足合同和技术、规程、要求的检测手段和资质。它可以是承建自身的试验室也可以是承建委托并报监理部认可的具有相应工程检测手段和资质的专业机构。承建要装备有较丰富工程理论经历的专业检测工程师。
〔2〕所有检测人员均需通过培训和考核上岗同时具有相关部门颁发的上岗证。
〔3〕监理应监视承建在接到承建合同工程开工后42天内将其检测实验室建立与设置规划一式四份报送审批其内容应包括：检测试验室设置方案、资质、检测试验人员情况、仪器设备情况、各类试验表格、实验室工作规程和其他需要说明的问题。
〔4〕承建主要检测任务包括：进场原材料的检验、施工准备阶段的试验、施工过程中的检测试验、检测资料记录和整理以及配合和协助监理工程师进展对照检测、试验和抽检工作并尽可能为监理工程师的检测工作提供方便。
三、水泥检验
〔1〕用于本工程的水泥其品种、标必须符合要求。
〔2〕不同品种、编水泥进场后须有出厂合格证或质保书承建应在有监理人员在场的情况下进展抽检。
〔3〕承建须将其出厂合格证或质保书以及有关试验资料报送监理部经审查合格前方可进展施工。
〔4〕水泥常规试验工程包括安定性、强度、凝结时间当工程对水泥有特殊要求时监理工程师有权要求增加试验工程。
〔5〕技术要求。
1〕安定性〔按GB1346—进展〕用沸煮法检验必须合格。
2〕强度：〔按GB177—85进展〕各标水泥的各龄强度不得低于附表中数值。
3〕凝结时间：〔按GB1346—进展〕普通硅酸盐水泥初凝时间不得早于45min终凝时间不得迟于10h。
〔6〕检验规那么。

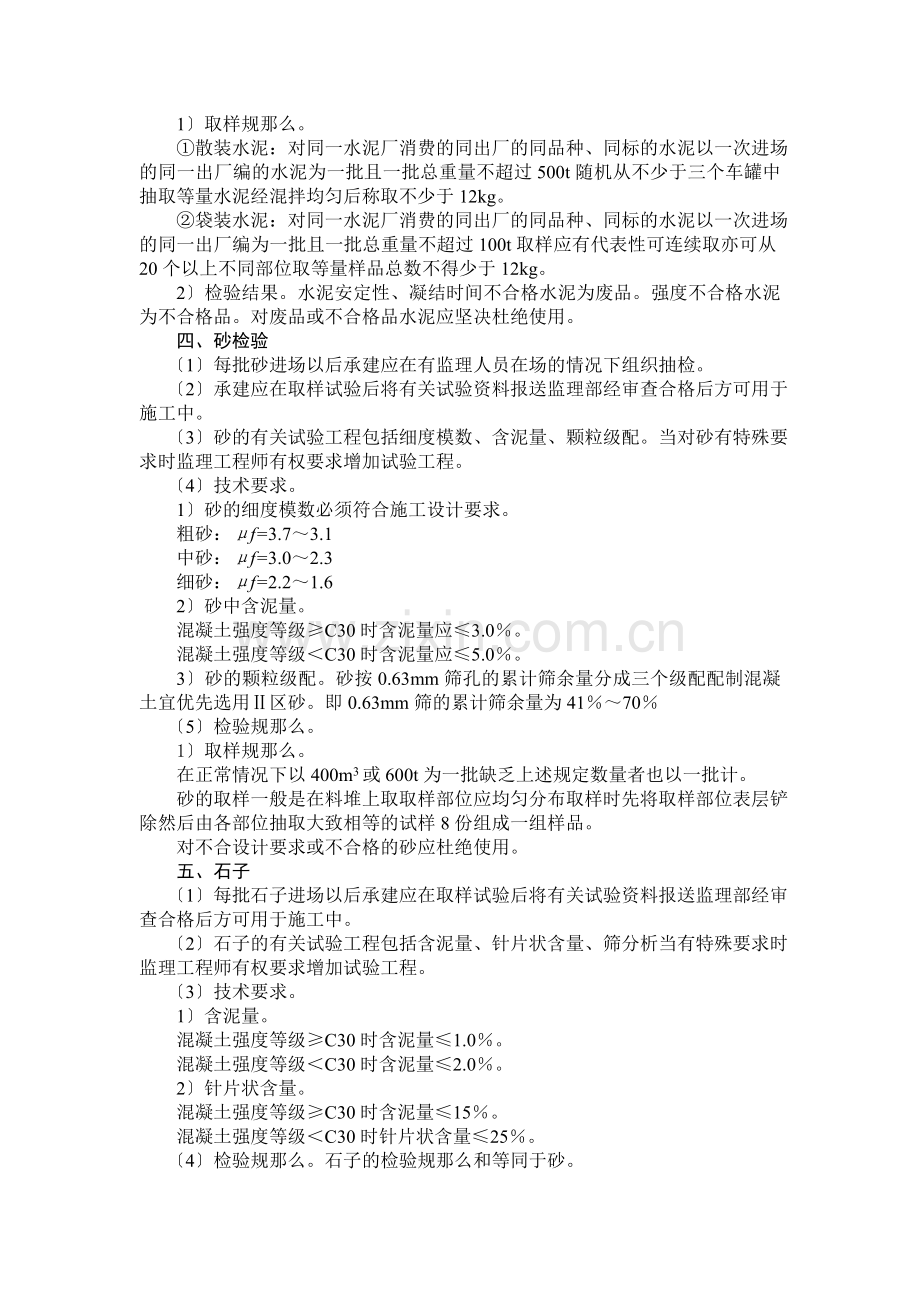

1〕取样规那么。
①散装水泥：对同一水泥厂消费的同出厂的同品种、同标的水泥以一次进场的同一出厂编的水泥为一批且一批总重量不超过500t随机从不少于三个车罐中抽取等量水泥经混拌均匀后称取不少于12kg。
②袋装水泥：对同一水泥厂消费的同出厂的同品种、同标的水泥以一次进场的同一出厂编为一批且一批总重量不超过100t取样应有代表性可连续取亦可从20个以上不同部位取等量样品总数不得少于12kg。
2〕检验结果。水泥安定性、凝结时间不合格水泥为废品。强度不合格水泥为不合格品。对废品或不合格品水泥应坚决杜绝使用。
四、砂检验
〔1〕每批砂进场以后承建应在有监理人员在场的情况下组织抽检。
〔2〕承建应在取样试验后将有关试验资料报送监理部经审查合格后方可用于施工中。
〔3〕砂的有关试验工程包括细度模数、含泥量、颗粒级配。当对砂有特殊要求时监理工程师有权要求增加试验工程。
〔4〕技术要求。
1〕砂的细度模数必须符合施工设计要求。
粗砂：μf=3.7～3.1
中砂：μf=3.0～2.3
细砂：μf=2.2～1.6
2〕砂中含泥量。
混凝土强度等级≥C30时含泥量应≤3.0％。
混凝土强度等级＜C30时含泥量应≤5.0％。
3〕砂的颗粒级配。砂按0.63mm筛孔的累计筛余量分成三个级配配制混凝土宜优先选用Ⅱ区砂。即0.63mm筛的累计筛余量为41％～70％
〔5〕检验规那么。
1〕取样规那么。
在正常情况下以400m3或600t为一批缺乏上述规定数量者也以一批计。
砂的取样一般是在料堆上取取样部位应均匀分布取样时先将取样部位表层铲除然后由各部位抽取大致相等的试样8份组成一组样品。
对不合设计要求或不合格的砂应杜绝使用。
五、石子
〔1〕每批石子进场以后承建应在取样试验后将有关试验资料报送监理部经审查合格后方可用于施工中。
〔2〕石子的有关试验工程包括含泥量、针片状含量、筛分析当有特殊要求时监理工程师有权要求增加试验工程。
〔3〕技术要求。
1〕含泥量。
混凝土强度等级≥C30时含泥量≤1.0％。
混凝土强度等级＜C30时含泥量≤2.0％。
2〕针片状含量。
混凝土强度等级≥C30时含泥量≤15％。
混凝土强度等级＜C30时针片状含量≤25％。
〔4〕检验规那么。石子的检验规那么和等同于砂。
六、钢筋检验
〔1〕每批钢筋进场后承建应在有监理人员在场的情况下组织抽检。
〔2〕承建应在取样试验后将有关试验资料报送监理部经审查合格后方可用于施工中。
〔3〕钢筋有关试验工程包括屈从强度、抗拉强度、伸长率、冷弯。当对钢筋有特殊要求时监理工程师有权要求增加试验工程。
〔4〕技术要求。钢筋的技术要求见相关和。
〔5〕检验规那么。
1〕取样规那么。
钢筋一般以同一牌、同一炉、同一规格、同一交货状态为一批每批重量不大于60t。
从每批中任选四根钢筋距端头大于500mm处切取拉伸试样两个弯曲试样两个。
2〕检验结果。拉伸和弯曲试验中假设有一项不符合要求那么从同一批中再取双倍数量的试样进展不合格工程的复验复检结果如还有不合格那么该批为不合格品。对不符合设计要求或不合格的钢筋应杜绝使用。
七、焊接钢筋检验
〔1〕钢筋焊接的种类以及工艺须符合设计及要求。
〔2〕钢筋焊接接头的常规试验为：拉伸试验、弯曲试验。
〔3〕检验规那么。
1〕取样。
钢筋闪光对焊接头：由同一班内、同一焊工、同一焊接参数完成的200个同类性接头为一批。一周内连续焊接累计缺乏200个接头亦作为一批。每批从成品中切取三个拉伸试件三个弯曲试件。
钢筋电渣压力焊接头：在一般构筑物中从同钢筋级别、同钢筋直径的同类型接头300个为一批。从每批成品中切取三个拉伸试件。
钢筋电弧焊接头：以同钢筋级别、同接头型式的同类型接头300个为一批。每批成品中切取三个拉伸试件。
2〕检验结果。
钢筋闪光对焊接头：①三个试件的抗拉强度均不得低于该级别钢筋的规定强度值。②至少有两个试件断于焊缝之外并呈塑性断裂。
当检验结果有一个试件的抗拉强度值低于规定指标或有两个试件在焊缝或热影响区〔离焊缝长度按0.75d计算〕脆断应取双倍样复验。复检后如还有一个试件的抗拉强度低于规定指标或有三个试件呈脆性断裂该批接头为不合格品。
试件弯至90°时接头外侧不得出现宽度大于0.15mm的横向裂纹。如有两个试件未到达要求双倍取样复检。复检后如还有三个试件不合格该批接头为不合格品。
钢筋电渣压力焊接头：三个试件的拉伸试验结果均不得低于该钢筋规定的强度值如有一个试件达不到双倍取样复检。复检结果如还有一个试件不合格该批接头为不合格品。
钢筋电弧焊接头：结果评定与闪光对焊接头拉伸试验结果评定一样。当检验结果有一个试件的抗拉强度值低于规定指标或有两个试件脆断双倍取样复检复检后如还有一个试件抗拉强度低于指标或三个试件呈脆断该批接头为不合格品。
