悬挑脚手架安全专项施工方案.docx

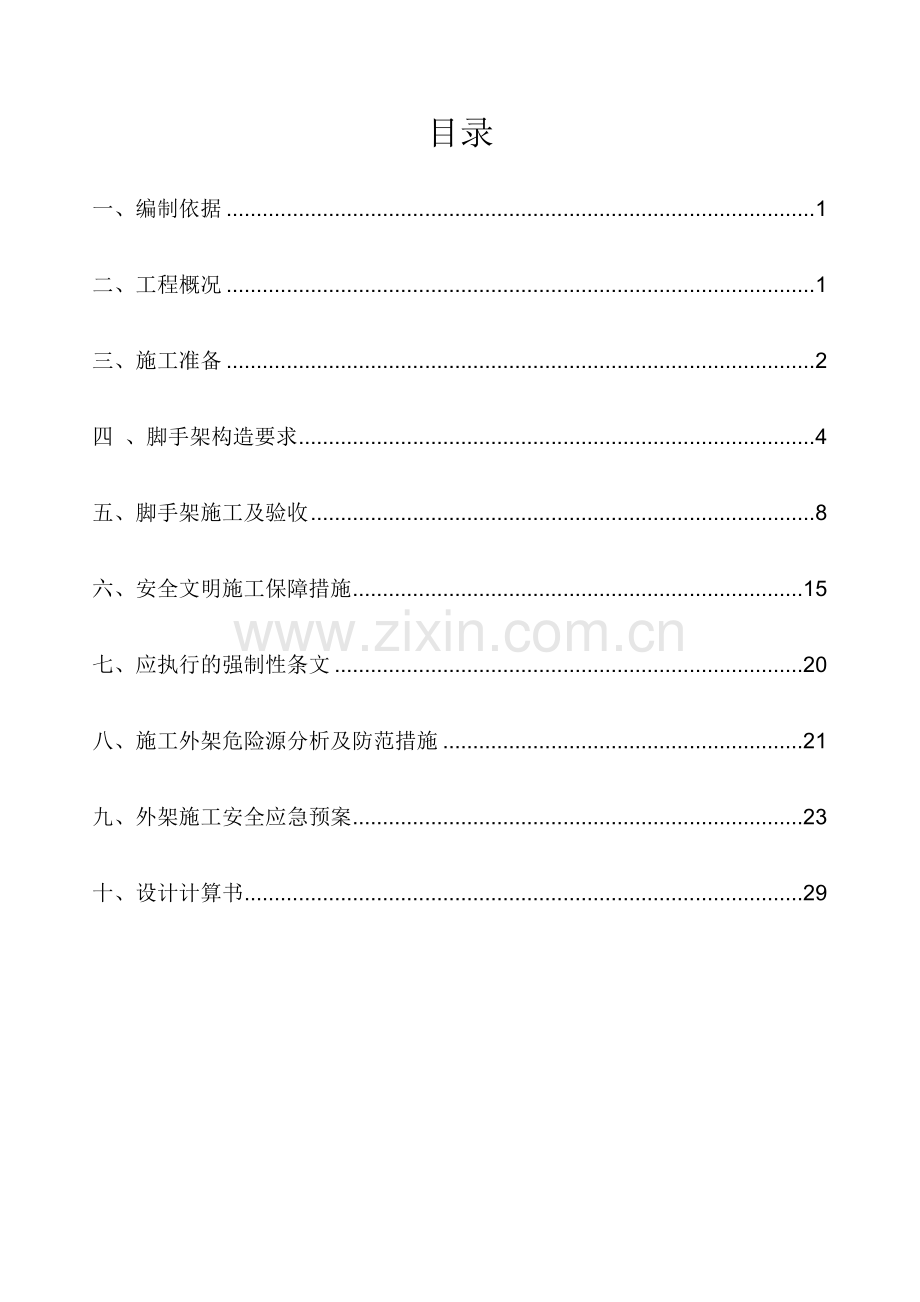

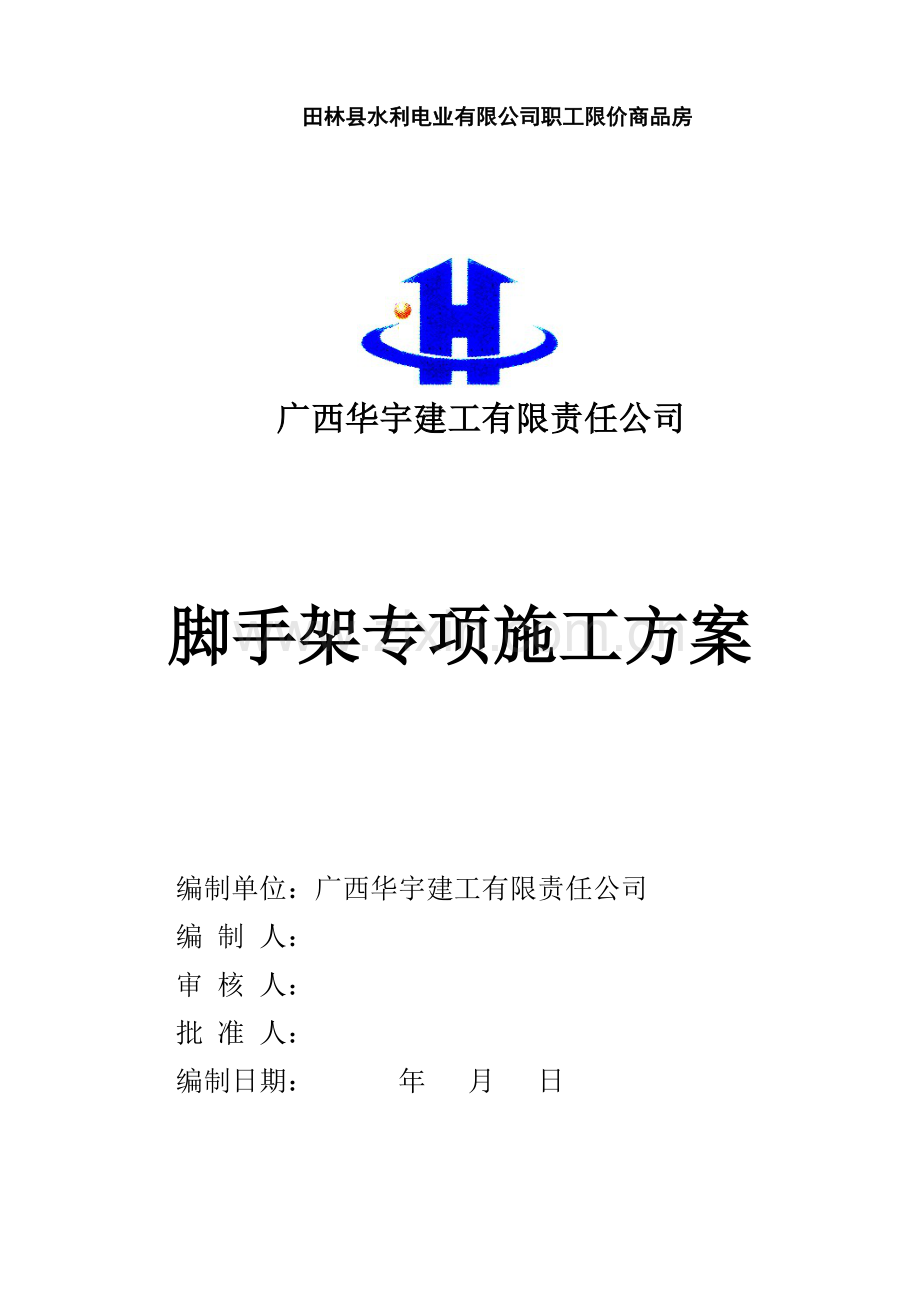

田林县水利电业有限公司职工限价商品房广西华宇建工有限责任公司脚手架专项施工方案编制单位：广西华宇建工有限责任公司编 制 人： 审 核 人： 批 准 人：编制日期： 年 月 日目录一、编制依据1二、工程概况1三、施工准备2四 、脚手架构造要求4五、脚手架施工及验收8六、安全文明施工保障措施15七、应执行的强制性条文20八、施工外架危险源分析及防范措施21九、外架施工安全应急预案23十、设计计算书29一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、混凝土结构工程施工质量验收规范（GB50204-2002）；3、建筑施工安全检查标准（JGJ59-2011）；4、建筑施工高处作业安全技术规范（JGJ80-91）；5、建筑机械使用安全技术规程（JGJ33-2001）；6、施工现场临时用电安全技术规范（JGJ46-2005）；7、建筑施工模板安全技术规范（JGJ162-2008）；8、建设工程安全生产管理条例；9、关于印发危险性较大的分部分项工程安全管理办法的通知建质200987号文；10、本工程施工图纸和施工组织设计等。二、工程概况本工程为田林县水利电业有限公司职工限价商品房项目，拟建场地位于田林县乐里镇百花寨囊马坡。1#楼地下0层，地上10层，剪力墙结构，房屋高度37.25米。根据本工程特点及施工机具、材料及人力配备情况，本工程采用落地和悬挑脚手架结合的形式进行施工。三层以下采用落地式双排脚手架（高度为9.6米）；在三层楼板、九层楼板分二段外挑双排脚手架，第一段外挑脚手架高度为18米，第二段外挑双排脚手架高度为12.65+1.5米。2#、3#楼地下0层，地上13层，剪力墙结构，房屋高度45.6米。根据本工程特点及施工机具、材料及人力配备情况，本工程采用落地和悬挑脚手架结合的形式进行施工。七层以下采用落地式双排脚手架（高度为9.6米）；在七层楼板、十二层楼板分二段外挑双排脚手架，第一段外挑脚手架高度为15米，第二段外挑双排脚手架高度为12.6+1.5米。工字钢在建筑物内用3根直径为18mm的圆钢卡环固定。工字钢悬挑出建筑物最短部分为1.1m，最长部分为2.7米。在建筑物内部分由建筑物外边至最内端的卡环距离不得小于1.5m，工字钢长度最少为3.0m。在距离工字钢外端部100mm部位安装直径为14mm钢丝绳并连接到其上一层楼板的框架梁处设置的20螺纹钢的圆形吊环上。所以所有外架按装修架要求设置，施工中严格控制架体荷载，不允许堆放主体墙体材料。三、施工准备（一）组织机构外架搭设及拆除由外架工长负责组织实施，其他管理人员配合。外架所需材料、劳动力计划均由外架工长负责编制、计划，材料员负责组织材料进场。技术交底安全交底工作由外架工长负责，主管工程师审核技术交底，安全员审核安全交底。（安全技术交底后附）（二）施工进度计划及劳动力计划搭设阶段需架子工15名，维护阶段需架子工5名，拆除阶段需外架工15名。所有架子工均需持证上岗。架子施工队组由劳务公司提供。组织技术交底和安全技术交底，施工人员已熟悉图纸。搭设阶段安排名测量放线工弹线。（三）材料准备 本工程外架所用的钢管、扣件由租赁公司提供（部分自行采购）。脚手板、密目式安全网由工地自行采购。主要材料计划如下表:名称及规格用途总需用量备注18号工字钢水平悬挑钢梁300根自购6m长管纵向水平杆3000根自购6m长管立杆2000根自购6m长管剪刀撑500根自购3m长管调整接头位置800根自购1.2m短管横向水平杆4000根自购直角扣件18000个自购对接扣件5000个自购旋转扣件2000个自购2500200竹脚手板2000块自购50mm100mm长1200mm方木400根自购6m1.8m密目安全网1500张自购尼龙绳绕绑安全网300扎自购所有钢管质量应符合碳素结构钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。扣件采用可锻铸铁制作的扣件，其质量应符合国家标准钢管脚手架扣件（GB15831）的规定，并有出厂合格证。扣件在螺栓拧紧扭矩达65Nm时，不得发生破坏。脚手板：采用毛竹或楠竹制作的竹片板或采用槁竹。安全网：采用每10cm10cm =100cm2不少于2300目的密目安全网。试验要求：钢管和扣件共取样1次。每次取样的数量如下：扣件取样时直角扣件16件，旋转扣件8件，对接扣件8件，检验抗滑性能、抗破坏性能、扭转钢度，抗拉性能；钢管每次取样4根500mm的钢管，检验抗拉强度。验收要求：使用的钢管（48.33.6）、连接扣件、竹脚手板、安全网、I18号工字钢等材料的进场进行质量检查验收，对已使用过的钢管、扣件进行上油和扫油漆的养护，使之符合要求，严把材料质量关以确保脚手架的安全使用。（四）机具准备搭、拆架子所需机具主要有架子固定扳手、吊线，由架子工自备。项目部应配备如下检查工具：名 称数 量用 途扭力扳手2把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1把检查钢管两端面切斜偏差钢卷尺2把检查钢管弯曲程度和搭设中的距离或长度水平尺1把检查水平杆高差角尺1把检查剪刀撑与地面的倾角经纬仪1台检查立杆垂直度注：建筑施工扣件式钢管脚手架（JGJ130-2011）中提及的钢板尺用钢卷尺代替。（五）技术准备按设计要求制作好拉结预埋件；按照设计的预埋件、预留孔位置预留孔和预埋铁件；混凝土强度等级达到设计强度，才能搭设脚手架；施工前应由架子施工员按施工方案及规范要求向架子队组作好技术交底，并有书面记录，人员变动后要重新交底。四 、脚手架构造要求（一）设计总思路根据现场实际情况，本工程外架可采用落地式脚手架和分段搭设外悬挑脚手架的方案。1#楼一层至二层搭设落地式外脚手架，三层至九层，九层至屋面分两段搭设外悬挑脚手架。在H轴1013轴之间安装一台井架，搭设外架时此处断开，以便安装井架。2#楼和3#楼一层至六层搭设落地式外脚手架，七层至十二层，十二层至屋面分两段搭设外悬挑脚手架。2#楼在A轴46轴之间和A轴810轴，3#楼在13C-D轴和13J-K轴各安装一台井架，搭设外架时此处断开，以便安装井架。1、双排落地脚手架 双排落地脚手架安装，座落在基础回填土上，2#3#楼部分座落在2层屋面结构板上。1#楼搭设高度为6.6米，2#、3#楼搭设高度为18.6米。底座均满足强度要求。立杆纵距1.5m（局部有所调整，但均不大于1.5m），横距0.8m，（可平铺三块竹串脚手板，每块竹串脚手板宽250mm），内排架步距1.83m，外排架步距0.915m（安全网规格为6m1.8m，拉紧后比1.8m略宽）。外排架内侧设全封闭密目安全网（每10cm10cm2300孔）。2、悬挑架手架 沿建筑物外围和中庭全部采用悬挑架，悬挑架分别在五层楼板、十层楼板和十五层楼板进行悬挑；悬挑工字钢梁（采用I18号钢梁）间距不大于1.5m,钢管立杆纵距1.5m，每条立杆均应立在I18号钢梁上（局部有所调整，但均不大于1.5m），横距0.8m（可平铺三块竹串脚手板，每块竹串脚手板宽250mm），内排架步距1.83m，外排架步距0.915m（安全网规格为6m1.8m，拉紧后比1.8m略宽。本工程悬挑架每段搭设20m，外排架内侧设全封闭密目安全网（每10cm10cm2300孔）。此外架一架多用，主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。脚手架搭设完毕经过自检合格后，报监理验收合格后方可使用。（二）纵向水平杆纵向水平杆要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。本工程使用竹串脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。（三）横向水平杆作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。脚手板平铺对接处的两条横向水平杆间距不能大于300 mm。横向水平杆两端均应采用直角扣件固定在纵向水平杆上。横向水平杆靠墙一端外伸长度不小于250mm，以满足铺一块脚手板的要求。靠墙一端离外墙装饰面距离不大于100mm（符合JGJ130-2011中6.2.3和7.3.6要求）。（四）立杆因阳台突出长度不一样，内立杆距外墙边150mm350mm.落地架的每根立杆底部应设置300宽50厚的木垫板，长度要能够支承两根立杆以上。悬挑架的立杆底部必须套在22钢筋与工字钢焊接牢固钢筋头，钢筋头长度不宜小于8。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆交错用6m杆和3m杆相互错开。（五）脚手板和安全网脚手板三层一满铺，首层、顶层和作业层的脚手板必须满铺，架体内铺四块，外架与外墙间铺一块。脚手板应设置在三根横向水平杆上。脚手板的铺设可对接平铺，也可搭接铺设，搭接时接头必须支在横向水平杆上。作业层端部脚手板探头长度取150mm，板长两端应与支承杆可靠固定。施工作业层必须在外排立杆内侧设同脚手板宽的踢脚板，底层脚手板要用胶合板铺设，防护要到边，防止石头等物品掉下伤人。架子的最底层、中间（即每隔3.93=11.7m）、顶层（施工层）必须满铺脚手板，中间各层用平网挂设；脚手板铺设必须用16号铁线绑牢，不得有空隙及探头板，架体与楼层的缝隙用竹板封盖，其上满铺安全密目网。安全网要使用百色建委认可的牌子。网与网之间必须严密，采用尼龙绳绕孔眼与钢管拉结牢固。（六）拉结点和连墙件主体施工阶段架体按每层层高，水平按每三跨，即4.5m立杆间距1.4m设置一个拉结点，拉结点呈菱形上下层错开设置，连墙件均采用刚性连接进行拉结固定外架,悬挑架拉结均为预埋短钢管（或短钢筋头）在结构梁待浇筑完砼后用钢管扣件与外架拉结形成刚性拉结。拉结点或连墙件尽量选择靠近立柱的位置，以满足JGJ130-2011中6.4.2连墙件“宜靠近主节点设置，偏离主节点的距离不应大于300mm” （不属于强制性条文）的要求。（七）门洞脚手架应在安全通道出入口处设置门洞。门洞处挑空一根立杆。门洞处的空间桁架，除下弦平面外，应在其余5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。安全通道处的门洞两侧立杆应为双管立杆，副立杆高度应高于门洞口1至2步（外排架2步，内排架1步）。安全通道、井架通道不得与脚手架杆件连接。（八）剪刀撑与横向斜撑剪刀撑在外侧立面整个长度和高度连续设置，斜杆与地面的倾角按45-60控制。每道剪刀撑宽度不应小于4跨，且不应小于6.0米。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。横向斜撑应在同一节间，由底至顶呈之字型连续布置。（九）扣件螺栓拧紧扭力矩不应小于，且不应大于。主节点处固定横向水平杆、纵向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。对接扣件开口应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。（十）基础和工字钢梁落地式架体直接搭设在强度为C10的混凝土垫层上，2#3#楼部分架体搭设于2层屋面结构板上，搭设落地式脚手架的部位结构板板模板支撑系统不允许拆除直至落地脚手架拆除方可将顶板模板支撑系统拆除，如模板支撑系统拆除了应在外架底部将顶板采用回顶的方法进行加固处理。悬挑架采用I 18号工字钢，悬挑段1.25m，总长3.0m，内端头用U型锚固螺栓固定。（详大样附后）（十一）安全防护棚、安全通道采用48钢管搭设，顶部搭设间隔为300mm的上下双层防护面，下层防护搭设完成后满铺安全网绑扎牢固，安全网上满铺脚手板，上层防护棚搭设完成满铺脚手板后再用旧模板铺设。每根立杆底部应设置50mm100mm方木垫。相邻立杆的对接扣件不得在同一高度内。最底部一根立杆应用6m杆和3m杆相互错开。立杆的剪刀撑按每道宽度不应小于4跨，斜杆与地面的倾角按4560控制设置。剪刀撑斜杆的接长宜采用搭接。搭接长度不应小于1m，应等间距设置3个旋转扣件固定。五、脚手架施工及验收（一）搭设操作要点1、落地式脚手架地基为基础回填土，应压实做好排水，保证畅通，防止积水浸泡脚手架立杆。2、须采取先搭设起始段而后向前延伸方式，两组作业时可分别从相对角开始搭设。3、开始搭设立杆时，应每隔6跨设置一根抛撑，直至连接件与框架梁进行连接稳定后，方可根据情况进行拆除。4、相邻立杆接头要相互错开布置在不同步距内，且与大横杆距离不大于步距的三分之一（即60cm）。立杆与大横杆连结处采用直角扣扣紧。5、纵向水平杆对接扣件应交错布置：两根相邻纵向水平杆的接头不能设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不能小于500mm；各接头中心至最近主节点的距离不能大于纵距的1/3。6、小横杆搭在大横杆之上并用直角扣扣紧，在任何情况下均不得拆除作为基本构架结构的小横杆。7、在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑每隔4-6根立杆设置一道，斜杆与地面夹角为4560度。8、剪刀撑斜杆要用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。9、连接件为采用钢性连接，垂直间距按楼层高，水平距为6m。10、在窗和框架柱部位采用水平斜拉杆与立杆或水平杆扣接作钢性连结，以加强架子的刚度。11、每一个连接点均应设置一条小横杆与梁侧顶接，并加木板垫住，以限制脚手架向内倾倒。12、双排脚手架的门洞要采用上升斜杆、平行弦杆杵架结构型式，斜杆与地面的倾角应在4560度之间；除下弦平面外，应在其余5个平面内设置斜腹杆。（图附后）13、拧紧程度：螺栓的松紧必须适度，要求扭力矩控制在40Nm，最大不得超过65Nm。14、脚手板要满铺、铺稳，离开墙面150mm，操作层满铺脚手板，操作层的下一步也要满铺脚手板；脚手板探头要用直径3.2mm的镀锌钢丝固定在支承杆上。同时在外架立杆内侧设置同脚手板宽度的踢脚板侧铺并绑扎牢固。15、小横杆间距1.4米，每立杆中部架一根，铺脚手板时在脚手板端头另加设一根。16、挂安全网：在外架外立杆的内侧全挂安全网，安全网的宽度应和大横杆的间距一样宽，安全网采用尼龙绳绕孔眼与大横杆绑紧、扎牢。操作层下要满挂水平安全网，与架体连接牢固。17、外架临时爬梯宽度不小于1米，坡度宜采用1:3，斜道两侧设置栏杆及挡脚板。栏杆高应为1.2米，挡脚板高度18cm。（二）脚手架的搭设和拆除施工工艺（1）脚手架搭设施工工艺落地脚手架搭设工艺流程：测量放线排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网铺设脚手板和挡脚板挂安全网架体检查验收。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记。用钢卷尺拉直，分出立杆位置，并点出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，每隔6跨设置一根抛撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。工字钢安装工艺流程：卡环制作放线定位卡环预埋楼板钢筋绑扎楼板砼浇筑砼养护工字钢安装工字钢顶撑、加固处理上部架体搭设悬挑架搭设工艺流程：测量放线预埋钢筋套箍安装定位工字钢梁排放纵向扫地杆竖立杆将纵向扫地杆与立杆扣接安装横向扫地杆安装纵向水平杆安装横向水平杆安装剪刀撑安装连墙件扎安全网作业层满铺脚手板和挡脚板。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，弹好控制线。用钢卷尺拉直，分出立杆位置，并做出立杆标记。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。在搭设首层脚手架的过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，待该部位与脚手架与主体结构的连墙件可靠拉结后方可拆除。当脚手架操作层高出连墙件两步时，应采取临时稳定措施，直到连墙件搭设完毕后方可拆除。双排架宜先立内排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后立内排。在施工过程中脚手架必须配合施工进度搭设，保证外架均必须比施工层高出1.5 m以上。搭设至顶后要求立杆顶端高出女儿墙1.0米，高出檐口上皮1.5米。（2）施工方法1、架体搭设（1）第一步架体搭设第一步架体搭设顺序：搭设内、外纵向水平杆搭设横向水平杆铺设脚手板安装第二道纵向水平杆、横向水平杆、护身栏杆架体与建筑物拉结。在搭设架体时，操作人员配戴好安全带，安装底层的纵向水平杆和横向水平杆。安装立杆时，将立杆立在50mm100mm方木上，并与底层纵向水平杆联结固定。在立底杆时，长短管要间隔错开，要求底层相邻立杆长度相差3m，使立杆接头不在同步同跨内。转角处的立杆根数要确保四根。横向水平杆与纵向水平杆用扣件联结固定，同时在身后铺设脚手板，脚手板与横向水平杆绑扎好。纵向扫地杆应采用直角扣件固定在距地面不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。在搭好的第一步架体后，架体用横向水平杆与建筑物的钢筋砼顶牢，水平方向每3根立杆拉结一处。（2）每搭完一步脚手架后，均应按质量要求进行步距、纵距、横距及立杆的垂直度的校正。（3）立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接，相邻两根立杆的接头位置应错开布置在不同的步距内，并应错开500mm。立杆接头与相邻的纵向水平杆距离不宜大于步距的1/3。（4）纵向水平杆应设置在立杆内侧，其长度不应小于3跨；纵向水平杆接长采用对接扣件连接，接头应交错布置，两根相邻纵向杆的接头应错开布置在不同步或不同跨间内，不同步或不同跨两个相邻的接头在水平方向错开的距离不应小于立杆距离500mm。各接头中心至最近主节点的距离不应大于纵距的1/3。（5）剪刀撑的设置：在架体的外侧立面整个长度和高度上连续设置剪刀撑。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。剪刀撑斜杆的接长应采用搭接，斜杆搭接长度不应小于1m，应等间距设置3个旋转扣件连接固定，严禁采用对接扣连接。（6）连墙杆的设置：连墙件应从底层第一步纵向水平杆处开始设置，按照两步两跨的间距布置。为了施工安全，本工程采用刚性连墙件的连接方式固定外架。当架体搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应立即设置连墙件。连墙杆宜靠近主节点设置，偏离主节点的距离不应大于300mm。（7）剪刀撑、横向斜撑和连墙件应随立杆、纵向和横向水平杆等同步搭设。（8）脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。当脚手架施工操作层高出连墙杆二步时，应采取临时稳定措施，直到上一层连墙件搭设完后方可根据情况拆除。（9）脚手板的铺设：架子的最底层、中间层（即每隔3.93=11.7m）、顶层（施工层）必须满铺脚手板；脚手板采用对接平铺，脚手板应设置在三根横向水平杆上，接头处必须设两根横向水平杆，脚手板外伸长100150mm。作业层脚手板应铺满、铺稳，离开墙面100mm。（10）在脚手架外排内侧从上至下满挂密目安全网，每步均用尼龙绳将安全网与纵向水平杆系牢，间距250mm300mm。安全网之间的竖缝采用22#铁丝绑扎。架子首层设双层密目安全网进行防护。5、在建筑物首层的交通道口、井架入口、运输道、人常活动处应采用钢管扣件搭设安全防护棚（与外架分隔），棚顶分二层防护，两层之间的距离为300mm（500mm）。顶部用双层竹脚手板按纵横方向分别满铺，并用直径1.2mm的镀锌钢丝绑扎固定在横杆上。竹脚手板上满盖安全网。6、架体在搭设完毕后由项目部质安员组织有关部门进行检查。并作好验收记录。合格后方可投入使用，不合格的部位要进行整改合格后方可使用。7、脚手架的拆除：（1）严格遵守架体拆除顺序，拆除必须由上而下逐层进行，严禁上下同时作业；后安装者先拆，先安装者后拆。（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；如确需先拆除连墙件则应先再下一步脚手架位置先增设连墙件加固。（3）当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件。（4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应按规定设置连墙件和横向斜撑加固。（5）运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。（3）脚手架的拆除施工工艺架体检查拆除安全网拆除脚手板上部架体拆除下部架体拆除底层纵向水平杆、横向水平杆不准分立面拆架或在上下两步同时进行拆架。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣。拆除纵向水平杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步，应增设连墙件加固。应保证拆除后架体的稳定性不被破坏，连墙杆被拆除前，应加设临时支撑防止变形、失稳。当脚手架拆至下部最后一根长钢管的高度（约6m）时，应先在适当位置搭临时抛撑加固后再拆连墙件。（三）验收标准和质量要求（1）脚手架的验收标准建筑施工安全检查标准（JGJ59-2011）表3.0.4-1总分10分，要求全部符合要求，达到10分。检查和验收应符合建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）8.1、8.2要求。（2）脚手架的质量标准在主节点处固定横向水平杆，纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜大于500，各接头中心至主节点的距离不宜大于步距（纵距）的1/3。对接扣件开口应朝上或朝内；各杆件端头伸出扣件边的长度不应小于100mm；允许偏差：总高度不大于50米时，立杆垂直度2m高容许偏差7mm，步距20mm，纵距50mm，横距20mm，横向水平杆单根两端高差20mm，同跨两根高差10mm。（3）脚手架的检查和验收1、脚手架应在下列阶段进行检查和验收：基础完工后、钢梁安装完毕后及脚手架搭设前；作业层上施加荷载前；每搭设完10-13米高度后及达到设计高度后；遇有六级及以上大风或雨后；停用超过一个月。2、脚手架在使用过程中应定期检查下列项目：杆件的设置和连接，连墙点、支撑等的构造是否符合要求；地基是否有积水，底座是否松动，立杆是否悬空。安全防护措施是否符合要求；是否超载。扣件螺栓是否松动，底座是否松动；六、安全文明施工保障措施（一）材质及其使用的安全技术措施扣件的紧固程度不应小于，且不应大于。对接扣件的抗拉承载力为3kN。扣件上螺栓应保持适当的拧紧程度。对接扣件安装时其开口应向内，以防进雨水，直角扣件安装时开口不得向下，以保证安全。各杆件端头伸出扣件盖板边缘的长度不应小于100mm。钢管有严重锈蚀、压扁或裂纹的不得使用。禁止使用有脆裂、变形、滑丝等现象的扣件。外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹篾、塑料混用。严禁将外径48mm与51mm的钢管混合使用。（二）脚手架搭设的安全技术措施脚手架的基础必须做到不积水、不沉陷。搭设过程中应划出工作标志区，禁止行人进入，统一指挥，上下呼应，动作协调，严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方，并得到允许，以防坠落伤人。开始搭设立杆时，应每隔6跨设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。脚手架及时与结构拉结或采用临时支顶，以保证搭设过程安全，未完成的脚手架在每日收工前，一定要确保架子稳定。脚手架必须配合施工进度搭设，一次搭设高度不得超过相邻连墙件以上两步。在搭设过程中应由安全员、架子班长等进行检查、验收，每两步验收一次。（三）脚手架上施工作业的安全技术措施结构施工阶段外脚手架每支搭一层完毕后，经项目部安全员验收合格后方可使用。任何班组长和个人，未经同意不得任意拆除脚手架部件。严格控制施工荷载，脚手板不得集中堆料，施工荷载不得大于2kN/m2，确保较大安全储备。不得将模板、支架、等固定在脚手架上；严禁悬挂起重设备。施工时不允许多层同时作业，同时作业层数不得超过一层。当作业层高出其下连墙件3.6m以上，且其上尚无连墙件时，应采取适当的临时撑拉措施。定期检查脚手架，发现问题和隐患，在施工作业前及时维修加固，以达到坚固稳定，确保施工安全。雷雨天气和有六级以上大风时，禁止高空作业人员施工。在脚手架上进行电、气焊作业时，必须有防火措施和专人看护。在施工现场，凡距离建筑物5米以内的高低压输电路均应采取措施，加以保护，防止钢管与电源接触伤人。大风雨过后或暂停工程复工时，应对脚手架进行详细检查，发现有立杆沉陷、悬空、接头松动、架子歪斜等问题，应及时处理。（四）脚手架拆除的安全技术措施拆架前，全面检查待拆脚手架，根据检查结果，拟订出作业计划，报请批准，进行技术交底后才准工作。架体拆除前，必须察看施工现场环境，包括架空线路、外脚手架、地面的设施等各类障碍物、地锚、缆风绳、连墙杆及被拆架体各吊点、附件、电气装置情况，凡能提前拆除的尽量拆除掉。拆架时应划分作业区，周围设绳绑围栏或竖立警戒标志，地面应设专人指挥，禁止非作业人员进入。拆除时要统一指挥，上下呼应，动作协调，需解开与另一人有关的扣件时，应先通知对方采取防范措施，以防坠落。在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。每天拆架下班时，不应留下隐患部位。拆架时严禁碰撞脚手架附近电源线，以防触电。所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或两杆连着送到地面。所有的脚手板，应自外向里竖立搬运，以防脚手板和垃圾物从高处坠落伤人。拆下的零配件要装入容器内，用吊篮吊下；拆下的钢管要绑扎牢固，双点起吊，严禁从高空抛掷。 （五）职业健康管理措施 （一）安全教育新工人入场，必须进行三级安全教育，及安全技术交底并办理双方签字手续（各级教育者、受教育者必须履行签字），后方能上岗工作。三级教育的主要内容是：1、公司一级安全教育。由项目部负责组织，公司安全设备科进行教育。教育的主要内容：安全的重大意义；国家安全生产方针、政策、法规；本公司安全规章制度、安全生产纪律；讲解典型安全事故案例有应吸取了教训；事故发生后抢救伤员、报告、保护现场要求2、项目一级安全教育：新工人分配到施工点后由总工长工、施工员和项目技术负责人组织教育，安全员参加，教育主要内容：本工地施工特点、历史事故教训、预防事故方法；本工地安全制度、规定及安全注意事项等；本工种安全操作规程、技术操作规程；安全防护用品使用基本知识及要求。3、队（组）一级安全教育，由队（组）长负责组织进行，专（兼）职安全员参加，教育主要内容：（1）本队（组）安全生产情况；（2）本队（组）工作场所环境情况和安全注意事项；预防事故的主要方法；（3）本队（组）安全管理制度和安全活动要求；（4）个人安全防护用品使用要求。（二）管理措施搭设脚手架人员必须是经过考核合格的专业架子工，上岗人员必须定期体检，合格者方可上岗。搭设脚手架人员必须正确戴安全帽，系安全带，穿防滑鞋。脚手架的构件质量与搭设质量应按规范进行检查验收，合格后方可准许使用。作业层上的施工荷载应符合要求，不得超载，不得将模板支架缆风绳泵送砼和砂浆的输送泵等固定在脚手架上，严禁悬挂起重设备。当有六级及六级以上大风和雨雪天气时应停止脚手架搭设与拆除作业。雨雪后上架作业应有防滑措施，并应扫除积雪。脚手架的安全检查与维护应按规范规定进行，安全网应按有关规定搭设或拆除。在脚手架使用期间，严禁拆除下列杆件：主节点处的纵横向水平杆，纵横向扫地杆。连墙件。临街搭设脚手架时，外侧应有防止坠物伤人的防护措施。在脚手架上进行电气焊作业时，必须有防火措施和专人看守。工地临时用电线路的架设及脚手架接地避雷措施等，应按规定设置。搭拆脚手架时财面应设围护栏和警戒标志，并有专人看守，严禁非操作人员入内。（六）文明施工措施进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿好防滑鞋等，现场严禁吸烟。进入施工现场的人员要爱护场内的各种设施和标示牌，不得随意拆除和移动标示牌。严禁酗酒人员上架作业，施工操作时要求精力集中、禁止开玩笑和打闹。脚手架搭设人员必须是经考试合格的专业架子工，上岗人员定期体检，体检合格者方可发上岗证，凡患有高血压、贫血病、心脏病及其他不适于高空作业者，一律不得上脚手架操作。上架子作业人员上下均应走人行梯道，不准攀爬架子。护身栏杆、脚手板、挡脚板、密目安全网等影响作业班组支模时，如需拆改时，应由架子工来完成，任何人不得任意拆改。脚手架验收合格后任何人不得擅自拆改，如需做局部拆改时，须经主管工程师同意后由架子工操作。不准利用脚手架吊运重物；作业人员不准攀登架子上下作业面，不准推车在架子上跑动，起吊物体时不能碰撞和拖动脚手架。不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在脚手架上，严禁任意悬挂起重设备。在架子上的作业人员不得随意拆动脚手架的所有拉接点和脚手板，以及扣件绑扎扣等所有架子部件。拆除架子而使用电焊气割时，派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。脚手架使用时间较长，因此在使用过程中需要进行检查，发现基础下沉、杆件变形严重、防护不全、拉结松动等问题要及时解决。要保证脚手架体的整体性，不得与井架一并拉结，不得截断架体。施工人员严禁凌空投掷杆件、物料、扣件及其他物品，材料、工具用滑轮和绳索运输，不得乱仍。不使用的工具要放在工具袋内，防止掉落伤人，登高要穿防滑鞋，袖口及裤口要扎紧。脚手架使用的钢管、扣件、脚手板等材料堆放场应做到整洁、摆放合理、专人保管，并建立严格领退料手续。施工人员应做到活完料净脚下清，确保脚手架施工材料不浪费。运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝要集中回收处理。应随时整理、检查，按品种、分规格堆放整齐，妥善保管。六级以上大风、大雾、大雨天气停止脚手架作业。在冬季、雨季要经常检查脚手板上有无积水等物，若有则应随时清扫，并要采取防滑措施。（七）环境保护要求安全网拆除时应避免扬尘，不允许从上往下抛掷安全网，清理架子上的杂物时，也应尽量避免扬尘。七、应执行的强制性条文本外架施工和使用期间应执行的强制性条文如下，应重点检查：1、钢管上严禁打孔。2、当脚手架搭设尺寸中的步距、立杆纵距、立杆横距和连墙件间距有变化时，除计算底层立杆段外，还必须对出现最大步距或最大立杆纵距、立杆横距、连墙件间距等部位的立杆段进行验算；3、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；4、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。5、立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。6、连墙件必须采用可承受拉力和压力的构造。7、高度在24m以下的单、双排脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；8、一字型、开口型双排脚手架的两端均必须设置横向斜撑；9、脚手架必须配合施工进度搭设，一次高度不应超过相邻连墙件以上两步。10、严禁将外径48mm与51mm的钢管混合使用；11、剪刀撑、横向斜撑搭设应随立杆、纵向和横向水平杆等同步搭设。12、拆除作业必须由上而下逐层进行，严禁上下同时作业；13、连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固；14、各构配件严禁抛掷至地面；15、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；16、脚手架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5036考核合格的专业架子工。上岗人员应定期体检，合格者方可持证上岗。17、作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在脚手架上，严禁悬挂起重设备。18、在脚手架使用期间，严禁拆除下列杆件：1）主节点处的纵、横向水平杆，纵、横向扫地杆；2）连墙件。八、施工外架危险源分析及防范措施外架工程作业危险源较多。因此，有必要针对可能发生的危险源及伤害因素制定相应的安全技术措施加以控制，才能对安全施工起到保障作用。（1）危险源：作业人员在各个部位施工，有可能造成高处坠落、触电、物体打击、火灾。（2）可能造成的伤害：高处坠落、触电、物体打击火灾等安全事故，可造成肢体伤残、劳动能力丧失、死亡。（一）高空坠落因为在高空脚手架上施工，施工作业人员多、环境在不断变化，所以高空坠落可能发生1）对工人进行安全交底。2）对临边进行防护，满铺两层脚手板。3
