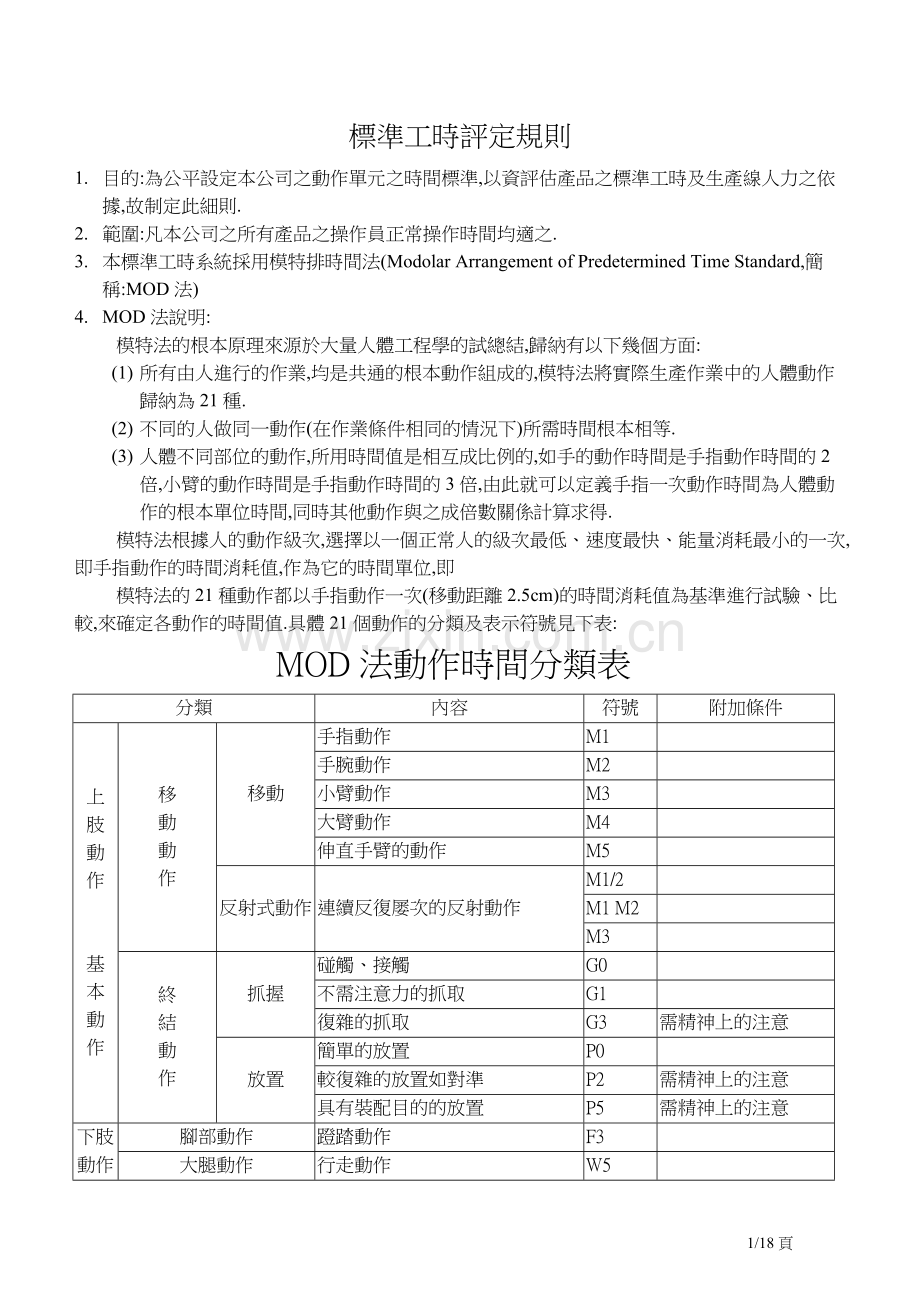

標準工時評定規則
1. 目的:為公平設定本公司之動作單元之時間標準,以資評估產品之標準工時及生產線人力之依據,故制定此細則.
2. 範圍:凡本公司之所有產品之操作員正常操作時間均適之.
3. 本標準工時系統採用模特排時間法(Modolar Arrangement of Predetermined Time Standard,簡稱:MOD法)
4. MOD法說明:
模特法的根本原理來源於大量人體工程學的試總結,歸納有以下幾個方面:
(1) 所有由人進行的作業,均是共通的根本動作組成的,模特法將實際生產作業中的人體動作歸納為21種.
(2) 不同的人做同一動作(在作業條件相同的情況下)所需時間根本相等.
(3) 人體不同部位的動作,所用時間值是相互成比例的,如手的動作時間是手指動作時間的2倍,小臂的動作時間是手指動作時間的3倍,由此就可以定義手指一次動作時間為人體動作的根本單位時間,同時其他動作與之成倍數關係計算求得.
模特法根據人的動作級次,選擇以一個正常人的級次最低、速度最快、能量消耗最小的一次,即手指動作的時間消耗值,作為它的時間單位,即
模特法的21種動作都以手指動作一次(移動距離2.5cm)的時間消耗值為基準進行試驗、比較,來確定各動作的時間值.具體21個動作的分類及表示符號見下表:
MOD法動作時間分類表
分類
內容
符號
附加條件
上
肢
動
作

基
本
動
作
移
動
動
作
移動
手指動作
M1

手腕動作
M2

小臂動作
M3

大臂動作
M4

伸直手臂的動作
M5

反射式動作
連續反復屡次的反射動作
M1/2

M1 M2

M3

終
結
動
作
抓握
碰觸、接觸
G0

不需注意力的抓取
G1

復雜的抓取
G3
需精神上的注意
放置
簡單的放置
P0

較復雜的放置如對準
P2
需精神上的注意
具有裝配目的的放置
P5
需精神上的注意
下肢
動作
腳部動作
蹬踏動作
F3

大腿動作
行走動作
W5

其
它
動
作

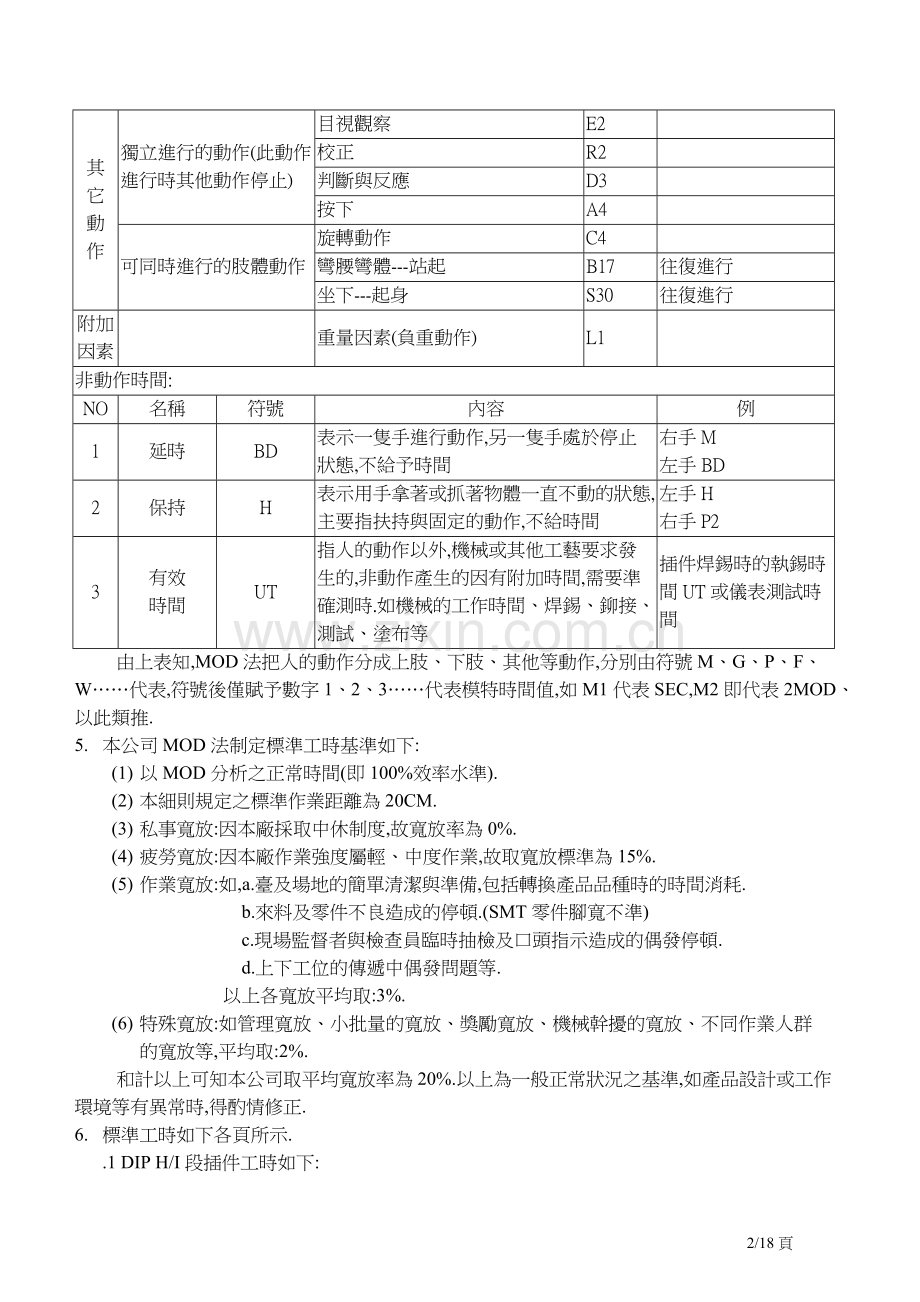

獨立進行的動作(此動作進行時其他動作停止)
目視觀察
E2

校正
R2

判斷與反應
D3

按下
A4

可同時進行的肢體動作
旋轉動作
C4

彎腰彎體---站起
B17
往復進行
坐下---起身
S30
往復進行
附加
因素

重量因素(負重動作)
L1

非動作時間:
NO
名稱
符號
內容
例
1
延時
BD
表示一隻手進行動作,另一隻手處於停止狀態,不給予時間
右手M
左手BD
2
保持
H
表示用手拿著或抓著物體一直不動的狀態,主要指扶持與固定的動作,不給時間
左手H
右手P2
3
有效
時間
UT
指人的動作以外,機械或其他工藝要求發生的,非動作產生的因有附加時間,需要準確測時.如機械的工作時間、焊錫、鉚接、測試、塗布等
插件焊錫時的執錫時間UT或儀表測試時間
由上表知,MOD法把人的動作分成上肢、下肢、其他等動作,分別由符號M、G、P、F、W……代表,符號後僅賦予數字1、2、3……代表模特時間值,如M1代表SEC,M2即代表2MOD、以此類推.
5. 本公司MOD法制定標準工時基準如下:
(1) 以MOD分析之正常時間(即100%效率水準).
(2) 本細則規定之標準作業距離為20CM.
(3) 私事寬放:因本廠採取中休制度,故寬放率為0%.
(4) 疲勞寬放:因本廠作業強度屬輕、中度作業,故取寬放標準為15%.
(5) 作業寬放:如,a.臺及場地的簡單清潔與準備,包括轉換產品品種時的時間消耗.
b.來料及零件不良造成的停頓.(SMT零件腳寬不準)
c.現場監督者與檢查員臨時抽檢及口頭指示造成的偶發停頓.
d.上下工位的傳遞中偶發問題等.
以上各寬放平均取:3%.
(6) 特殊寬放:如管理寬放、小批量的寬放、獎勵寬放、機械幹擾的寬放、不同作業人群 的寬放等,平均取:2%.
和計以上可知本公司取平均寬放率為20%.以上為一般正常狀況之基準,如產品設計或工作環境等有異常時,得酌情修正.
6. 標準工時如下各頁所示.
.1 DIP H/I段插件工時如下:
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
臥式電阻
horizontal

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
立式電阻
vertical
resistor

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
高腳電阻
high lead
resistor

左手: M4M2G3M4R2*3P5R2
　33

右手: G3M4R2*3P5R2M4M2
水泥電阻
high lead
resistor

左手: M4M2G3M4R2P5
　25

右手: G3M4R2P5M4M2
可變電阻(一)
adjustable
resistor 1

左手: M4M2G3M4R2*2P5
　26

右手: G3M4R2*2P5M4M2
可變電阻(二)
adjustable
resistor 2

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
可變電阻(三)
adjustable
resistor 3

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
陶磁電容
ceramic
capacitor2

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
聚脂電容
polyester
capacitor

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
電解電容
electric
capacitor

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
線圈(一)
coil 1

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
鐵芯
ferrite
coil

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
線圈(二)
coil 2

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
二極體
horizontal
diode

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
二極體
high lead
dopde

左手: M4M2G3M4R2*3P5R2
　33

右手: G3M4R2*3P5R2M4M2
晶體(一)
transistor 1

左手: M4M2G3M4R2*3P5
　30

右手: G3M4R2*3P5M4M2
跳線
jumper
wire

左手:M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
晶體(二)
transistor 2

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*2P5R2M4M2
IC
ic<101eads

左手: M4M2G3M4R2R2*2R2*2P5
　33

右手: G3M4R2R2*2R2*2P5M4M2
FUSE(一)

左手: M4M2G3M4R2*2P5
　27

右手: G3M4R2*2P5M4M2
FUSE(二)

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
IC
ic>101eads

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
線材(一)
插單邊

左手: M4M2G3M4R2P5BD
　29

右手: BDM4M2G3M4R2P5
線材(一)
插雙邊
L<20CM

左手: M4M2G3M4R2P5M4R2P5BD
　43

右手: BDM4M2G3M4R2P5M4R2P5
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
線材(一)
插雙邊
L>20CM

左手:M4M2G3M4R2P5M4M4R2P5BD
　47

右手:BDM4M2G3M4R2P5M4M4R2P5
排線(一)
插單邊
Ribbon wire2
(insert 1 ends)

左手: M4M2G3M4M2R2P5BD
　33

右手: BDM4M2G3M4M2R2P5
排線(一)
插雙邊
Ribbon wire2
(insert 2 ends)
L<20CM

左手: M4M2G3M4M2R2P5M4M2R2P5BD
　55

右手: BDM4M2G3M4M2R2P5M4M2R2P5
排線(一)
插雙邊
Ribbon wire2
(insert 2 ends)
L>20CM

左手: M4M2G3M4M2R2P5M4M4M2R2P5BD
　55

右手: BDM4M2G3M4M2R2P5M4M4M2R2P5
Socket(一)
<=4way

左手: M4M2G3M4R2*3P5
　30

右手: G3M4R2*3P5M4M2
Socket(二)
>=5way

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
pin
one pin

左手: M4M2G3M4R2P5
　25

右手: G3M4R2P5M4M2
端子
solder tag

左手:M4M2G3M4R2*2P5
　27

右手:G3M4R2*2P5M4M2
slide switch/
detector assembly

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*2P5R2M4M2
線材(二)
插單邊
wire assembly 2
(insert ends)

左手: M4M2R2G3M4(R2P5)*N*BD
　23+7*N
　1.8+0.9*N

右手:G3M4(R2P5)*N*BDM4M2R2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
Tuncr

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
LED

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
Line Drier
transformer(一)

左手: M4M2G3M4R2*3P5
31

右手: G3M4R2*3P5M4M2
Transformer(二)

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2

Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
BATTERY HOLDER
(2腳)

左手: M4M2G3M4R2*3P5
31

右手: G3M4R2*3P5M4M2
BUZZER 蜂嗚器
(2腳)

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
CHOKE COIL

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
CONN 2*3P

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
CONN 2P

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
CONN DIN 6P
W/SHD HOS

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
CONN-15+3MIDI
連接器-15+3

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
CONN-15-F VGA
連接器-15-F

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2
CONN-25P-F PRINTER

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
CONN-3P WAFER(L)
CPU FAN
連接器-3P

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
CONN-4P DUAL USB

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
CONN-4P WAFER(L)
CD-IN
連接器-4P

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
CONN-9P-M COM1

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2
CONN-ATX PWR
POWER CONN 2X10P

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
CONN-CIN 6P DUAL
MOUSE/KEYBOARD

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
CONNECTOR 4X1P

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
DOUBLE PIN
2X13-25
FEATURE

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
DOUBLE PIN 2X20P

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
DOUBLE PIN 2X2P
WIE

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
DOUBLE PIN 2X3P
BUS RATIO

左手: M4M2G3M4R2R2*2R2*2P5
　33

右手: G3M4R2R2*2R2*2P5M4M2
DOUBLE PIN 2X4P
VCORE
CPU CLOCK

左手: M4M2G3M4R2R2*2R2*2P5
　33

右手: G3M4R2R2*2R2*2P5M4M2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
DOUBLE PIN 2X5P

左手: M4M2G3M4R2R2*2R2*2P5
　33

右手: G3M4R2R2*2R2*2P5M4M2
DOUBLE PIN 2X8P-14
SLEEP PWR S/W

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2
F EPROM LCC 32P

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2

2腳

左手: M4M2G3M4R2*3P5R2
　33

右手: G3M4R2*3P5R2M4M2
HEAT SINK ACE
(有鎖螺絲〕

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2
PHONE JACK 5P

左手: M4M2G3M4R2R2*2R2*2P5
　33

右手: G3M4R2R2*2R2*2P5M4M2
PIN HEADER 2X20P
IDE

左手: M4M2G3M4R2R2*3R2*3P5
　40

右手: G3M4R2R2*3R2*3P5M4M2
PIN HEADER 2X5P
WIE

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2
POWER CONN 12P

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
REGULATOR

左手: M4M2G3M4R2R2*2R2*2P5
　33
　2.6

右手: G3M4R2R2*2R2*2P5M4M2
SINGLE PIN 2P

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
SINGLE PIN 3P
INTVGA

左手: M4M2G3M4M2R2P5
　29

右手: G3M4M2R2P5M4M2
SINGLE PIN 5P

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
SINGLE PIN 7P

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
SINGLE PIN 8P

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
SLOT ONE

左手: M4M2G3M4M2R2P5M4M4M2R2P5BD
　55

右手:BDM4M2G3M4M2R2P5M4M4M2R2P5
SLOT-AT BUS ISA
插槽

左手M4M2G3M4M2R2P5M4M2R2P5BD
　51

右手:BDM4M2G3M4M2R2P5M4M2R2P5
SLOT-PCI BUS 120P
PCI插槽

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
SOCKET-72X1 SIMM

左手:M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5R2M4M2
SOCKET-DIMM 168P

左手M4M2G3M4M2R2P5M4M2R2P5BD
　51

右手:BDM4M2G3M4M2R2P5M4M2R2P5
THERMISTOR 1%10K

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
±20

左手: M4M2G3M4R2*3P5
　31

右手: G3M4R2*3P5M4M2
XTAL 16P±50

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
Type of Component
Shape of Component
Type of Comportment
MOD數
Insertion
(Sec)
備注
ZEN DIODE

左手: M4M2G3M4R2*4P5
　33

右手: G3M4R2*4P5M4M2
ZIP SOCKET7 321PIN

左手: M4M2G3M4R2*3R2*3P5
　37

右手: G3M4R2*3R2*3R5M4M2

現附插件時間研究一覽如下:

.2 DIP H/I段切板、上插銷及目檢工時:
1)切板后放入輸送帶
共: SEC/EA
No
動作描述
分析式
MOD數
標準時間
1
a.取基板,並檢查SMT標記
左手:HM4G1M3
右手:M4G1M4M3
檢查判斷:E2D3
12

SEC
2
b.切板(每塊)
左手:M4P5+UT=2.5SECM4
右手:M4P5+UT=2.5SECM4
****

SEC
3
c.放入輸送帶(2塊)
左手:M4P0G1M4P0M4G1M4
右手:M2P0
左手:M4P0M4
右手:H
28

SEC

2)壓PHONE JACK后上插銷(每塊)
共: SEC/EA
No
動作描述
分析式
MOD數
標準時間
1
a.取PHONE JACK後再取基板
右手:M4G1HM4
左手:M4G1M4P2
18

SEC
2
b.壓PHONE JACK(2顆)
右手:P5M3
左手:C4P2
右手:M4G1M4P5M3
31

SEC
3
c.取插銷再上插銷(2塊)
左手:M2H M4G3M4P2G1H
右手:G1HM2G1M2P2
24
3.7
SEC
4
d.放入輸送帶
左手:HP0
右手:G1R2M3P2
8

SEC

3)預檢零件並校正後取散熱治具罩於所需位置
共: =2.8+0.3*N SEC/EA(兩連板)
=3.1+0.3*N SEC/EA(單連板) (N:零件總顆數)
No
動作描述
分析式
MOD數
標準時間
1
a.預檢零件並校正

****
0.3*N
SEC
2
b.取散熱治具置於所需位置(每片)
兩連板
左手:M4G1M4P2H

右手:HM4G1M4P2
單連板
左手:M4G1M4P2
右手:H
9
Or
11

Or

SEC

SEC
3
c.按下計數器
左手:M4M1M4
右手:H
9

SEC

6.2 DIP T/U段一般動作標準:
1)拆板後切板,放入輸送帶
共: SEC/EA
No
動作描述
分析式
MOD數
標準時間
1
a.取下散熱板治具(2片)
左手:M4G1M2G1M4P0
右手:H
12

SEC
2
b.拆斷餘板一端
右手:M4G1M4M2P2M3
左手:HM2G1M3P0
22

SEC
3
c.拆斷餘板另一端
右手:M3C4M2P2M3
左手:HM2M1M3P0
20

SEC
4
d.切板(2連板)
左手:M4P5+UT=2.5SECM4
右手:M4P5+UT=2.5SECM4
****

SEC
5
e.放入輸送帶(2塊)
左手:M4P0G1M4P0M4G1M4
右手:M2P0
左手:M4P0M4
右手:H
28

SEC

2)取插銷後刮錫渣放入輸送帶
共: =3.3+2.2N SEC/EA
No
動作描述
分析式
MOD數
標準時間
1
a. 取插銷及PCB板
雙手
左手:M4G1M2G1M4P0
右手:M4G1M4P2
12

SEC
2
b.刮錫渣
=UT*N顆
UT=1.8SEC
****

SEC
3
c.放入輸送帶
左手:H
右手:M2G1M4P2
9

SEC

2)取基板檢查零件是否過長后剪過長零件腳
共=5.4+3(L+N) + SEC(L:PCB板長,W:PCB板寬,N:零件總顆數,B:零件過長比率)
No
動作描述
分析式
MOD數
標準時間
1
,並翻轉
左手:M4G1M4C4M3
右手:H
16
2.5
SEC
2
b.檢查零件腳是否過長時間
=每目檢一次所需時間(S1)*移動目光檢視區域次數(n)+判斷每顆零件腳是否過長時間(S2)*零件總數(N)*零件過長比率(B)
(N SEC
(因人目光一次可看75*75CM)之區域,故看完一片PC板需看n次, n=(PCB寬/7.5)*(PCB長/7.5)(Unit:CM)抽樣求得S1=0.4SEC,S2=0.006SEC)
****
=3(L+N)B
SEC
L:CM
W:CM
2

左手:H
右手:M4G1M4
9
1.4
SEC
3
c.剪零件腳(每顆)
UT=1.3 SEC
****

SEC
4
d.放回輸送帶
左手:M4C4P2
右手:H
10

SEC

3)取基及支架放於治具上,再鎖螺絲
自攻螺絲:共: =4.5+0.022L(1+N)+1.5N SEC
機械螺絲:共: =4.5+K(1+N)+1.5N SEC
No
動作描述
分析式
MOD數
標準時間
1
a.取基板及支架放於治具上
雙手
左手:M4G1M4P2
右手:M3G1M3P2
11

SEC
2
b.鎖螺絲(第一顆)
(L:自攻螺絲長度:mm)
(K:機械螺絲長度:mm)
(自攻螺絲)
右手:M3G1M3P2M3P2+ 0.022*L
左手:H
(機械螺絲)
右手:M3G1M3P2M3P2+ 0.027*K
左手:H

****

****
2.2+0.022*L
(自攻螺絲)
2.2+K
(機械螺絲)
SEC

SEC
3
c.連續鎖螺絲(每顆*N)
(N:鎖螺絲數量)
(L:自攻螺絲長度:mm)
(K:機械螺絲長度:mm)
(自攻螺絲)
右手:(M3P2M3P2+0.022*L)*N
左手:H
(機械螺絲)
右手:(M3P2M3P27*K)*N
左手:H
****
(1.5+22*L)*N OR
(1.5+0.027*K)*N
SEC
4
d.放入輸送帶
左手:M4P0
右手:H
4

SEC

3)輸送帶上取基板、正檢
共a+b=1.4+0.14N SEC(N:零件總顆數)
No
動作描述
分析式
MOD數
標準時間
1
a.自輸送帶取基板
左手:M4G1M4
右手:H
9

SEC
2
b.檢查零件面(每顆)
SEC
****
N
SEC
補蹺件後將基板放回輸送帶.
共:= 13.2+(NB) SEC(N:零件總顆數,B:正檢不良率)
No
動作描述
分析式
MOD數
標準時間
1
a.按住蹺件,反過PC板
左手:M4G1M4A4C4
右手:M3G1C4
17
2.6
SEC
2
b.取絡鐵
左手:H
右手: M4G1M4
9

SEC
3
c.去除焊孔
=每點時間(S)*總焊錫點(N)*不良率(B)
SEC
****

SEC
4
d.壓入蹺起之腳(每顆)
左手:C4D3M2A4C4
右手:H
17

SEC/EA
5
e.左手取錫絲,
右手取絡鐵
左手:M3G1M3P5
右手:M4G1M4
21

SEC
6
f.補焊
=每點時間(S)*總焊錫點(N)*不良率(B)
SEC
****
NB
SEC
7
g.放錫絲和絡鐵
左手:M3P0
右手:M4P2
9

SEC
8
h.用靜電刷清潔焊點(每點)
=拿靜電刷時間(S)*總焊錫點(N)*不良率(B)
左手:M3G1M3*(2M2*N*B)
右手:H
****
1.7NB
SEC
9
i.放回輸送帶上
左手:M3G1M4P0M4
右手:H
12

SEC

4)輸送帶上取基板、背檢、補焊後將基板放回輸送帶.
共=8.5+(0.07N+4.17NB) SEC(N:零件總顆數,B:背檢不良率)
No
動作描述
分析式
MOD數
標準時間
1
a.自輸送帶取基板,翻轉反面向上
雙手
左手:M4G1M4C4
右手:HC4
13

SEC
2
b.檢查焊錫面(每點)
SEC
****
N
SEC
3
c.左手取錫絲,
右手取絡鐵
左手:M3G1M3P5
右手:M4G1M4
21

SEC
4
d.補焊
=每點時間(S)*不良點數(N)
=每點時間(S)*總焊錫點(N)*不良率(B)
SEC
****
NB
SEC
5
e.放錫絲和絡鐵
左手:M3P0
右手:M4P2
9

SEC
6
f.用靜電刷清潔焊點(每點)
=拿靜電刷時間(S)*總焊錫點(N)*不良率(B)
左手:M3G1M3*(2M2*N*B)
右手:H
****
1.7NB
SEC
7
g.放回輸送帶上
左手:M3G1M4P0M4
右手:H
12

SEC

5)貼散熱片
共: =
No
動作描述
分析式
MOD數
標準時間
1
a.撕背膠
左手:M4G1M4H
右手:M2P2M2M4P0
19

SEC
2
b.貼片
右手:M4G1M4P0
左手:M2P5
16

SEC
3
c.壓片
左手:M2H
右手:
****

SEC

6)鎖螺絲
自攻螺絲:共: =3.2+0.022L(1+N)+1.4N SEC/EA
機械螺絲; 共: =7K(1+N)+1.4N SEC/EA
No
動作描述
分析式
MOD數
標準時間
1
a.取螺絲及鎖固物
雙手
左手:M3G3M3H
右手:M4G1M4P2
11

SEC
2
b.鎖螺絲(第一顆)
(L:自攻螺絲長度:mm)
(K:機械螺絲長度:mm)
左手:H (自攻螺絲)
右手:M3G1P2M2P2+0.022*L
左手:H (機械螺絲)
右手:M3G1P2M2P2+0.027*K
****

(自攻螺絲)
1.5+0027K
(機械螺絲)
SEC
3
c.繼續螺螺絲
左手: H (自攻螺絲)
右手:(M3P2M2P2+0.022*L)N
左手:H (機械螺絲)
右手:(M3P2M2P2+0.027*K)N
****
(1.4)N
(自攻螺絲)
(1.4+0027K)N
(機械螺絲)
SEC

18/18頁
