1.1工程概况
1.1.1设计依据
（1）《鹿泉市城区集中供热二期工程初步设计》设计委托书；
（2）《鹿泉市城区集中供热二期工程可行性研究报告》
（3）《鹿泉城市总体规划（2008—2020年）》；
（4）《鹿泉市城市供热工程专项规划（2010—2020）》；
（5）《城镇直埋供热管道工程技术规程》CJJ/T81—98
（6）《市政公用工程设计文件编制深度规定》
（7）《城镇供热管网设计规范》CJJ34—2010；
（8）《采暖通风与空气调节设计规范》GB50019—2003；
（9）《公共建筑节能设计标准》GB50189—2005；
（10）《城镇供热系统评价标准》GB/T 50627—2010；
（11）《供热计量技术规程》JGJ 173—2009；
（12）《城镇供热直埋蒸汽管道工程技术规程》CJJ104—2005；
（13）《居住建筑节能设计标准》DB13（J）63—2007；
（14）《供热工程制图标准》 CJJ/T 78—2010；
（15）《火力发电厂汽水管道应力计算技术规程》DL/T 5366—2006；
（16）总图、建筑、结构、管网、电气、自控、仪表、给排水、暖通、技经等专业的文件编制遵照国家标准中相关的设计规定。
1.1.2城市概况
1.1.2.1 城市自然地理概况
（1）行政区划
鹿泉市隶属河北省省会石家庄市管辖，是一个发展中的县级城市。鹿泉市共辖1城7镇4乡，1城为鹿泉中心城区(包括获鹿镇和开发区)。2011年全市总人口40.7（其中户籍人口36.2万人）万人，中心城区总人口11.4万人。

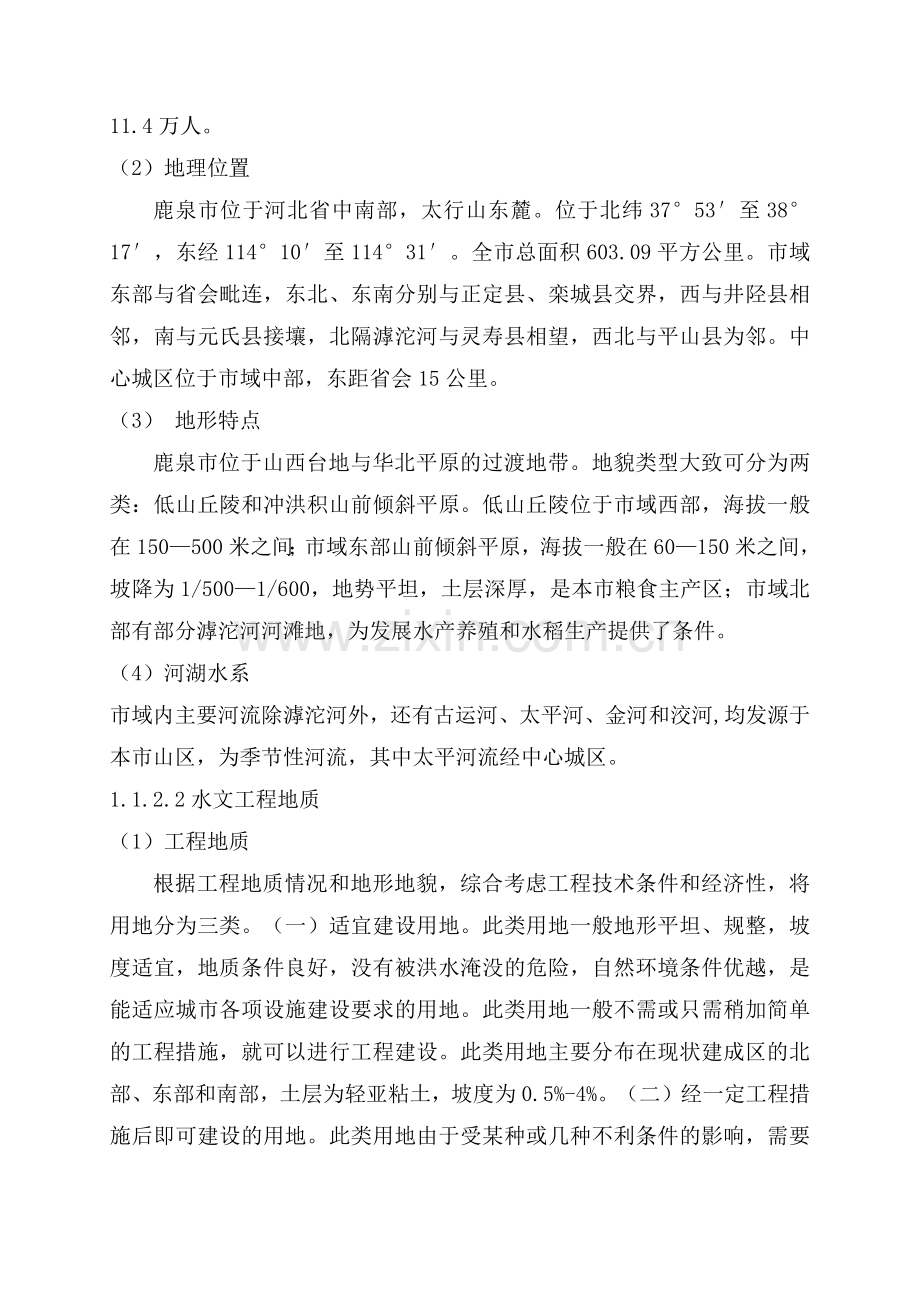

（2）地理位置
鹿泉市位于河北省中南部，太行山东麓。位于北纬37°53′至38°17′，东经114°10′至114°31′。全市总面积603.09平方公里。市域东部与省会毗连，东北、东南分别与正定县、栾城县交界，西与井陉县相邻，南与元氏县接壤，北隔滹沱河与灵寿县相望，西北与平山县为邻。中心城区位于市域中部，东距省会15公里。
（3） 地形特点
鹿泉市位于山西台地与华北平原的过渡地带。地貌类型大致可分为两类：低山丘陵和冲洪积山前倾斜平原。低山丘陵位于市域西部，海拔一般在150—500米之间；市域东部山前倾斜平原，海拔一般在60—150米之间，坡降为1/500—1/600，地势平坦，土层深厚，是本市粮食主产区；市域北部有部分滹沱河河滩地，为发展水产养殖和水稻生产提供了条件。
（4）河湖水系
市域内主要河流除滹沱河外，还有古运河、太平河、金河和洨河,均发源于本市山区，为季节性河流，其中太平河流经中心城区。
1.1.2.2水文工程地质
（1）工程地质
根据工程地质情况和地形地貌，综合考虑工程技术条件和经济性，将用地分为三类。（一）适宜建设用地。此类用地一般地形平坦、规整，坡度适宜，地质条件良好，没有被洪水淹没的危险，自然环境条件优越，是能适应城市各项设施建设要求的用地。此类用地一般不需或只需稍加简单的工程措施，就可以进行工程建设。此类用地主要分布在现状建成区的北部、东部和南部，土层为轻亚粘土，坡度为0.5%-4%。（二）经一定工程措施后即可建设的用地。此类用地由于受某种或几种不利条件的影响，需要采取一定的工程措施改善其条件后，才适宜修建的用地。1、城市西部山前地区的阶地：土层为轻亚粘土，坡度为5%-8%，对有些建设项目需经场地平整等工程措施。2、冲沟：由于地形复杂，需经工程措施才可作为建设用地。（三）不宜建设用地此类用地条件极差，处理困难。1、城市西部坡度较大的山地、丘陵或采石场，由于地形地貌复杂，作为建设用地需要复杂的工程措施。2、行洪沟渠或灌渠，不作为建设用地。
（2）水文地质
鹿泉市地质与中国北部各处所见无大差异，层序井然，构造简单，自太古界以至古生界下部，除元古界上部矽质灰岩缺失外，各区地层大抵均甚发育。地层①太古界片麻岩层，本层多花岗片麻岩、石英岩、黑云斜长片麻岩；②元古界下部片麻岩层；③元古界上部石英岩层，厚约200米；④古生界馒头页岩层，紫色页岩中部夹有浅绿色页岩；⑤古生界九龙灰岩层，即鲕状灰岩与蠕状灰岩之合称；⑥黄土层。构造为一单斜岩层，横观太行山脉成一大外斜层，河北、山西交界处为其脊，脊西地层大致均倾向西；脊东地层大致均向东倾斜，倾角不甚大，约在20至30度之间。
1.1.2.3地震烈度
鹿泉市地震设防烈度为6度
1.1.2.4城市性质及规模，工业及民用建筑情况
1.1.2.4.1城市性质
《石家庄市域城镇体系规划纲要》确定鹿泉市的城市职能为石家庄市卫星城市、重要的外延居住区；石家庄市重要的周末休闲度假地；以建材及其它加工业服务的商贸业和旅游业为主的城区。鹿泉中心城区是市政府所在地，全市最大的商业服务设施、文化设施、体育设施，最先进的通信设施等均聚集于中心城区，是全市的政治、经济、文化中心。鹿泉市城市性质确定为：石家庄都市区重要组成部分，以发展信息产业、食品加工业和现代服务业为主的城市。城市建设目标：到2020年，争取把鹿泉城市建设成为经济繁荣、功能完善、配套设施齐全、环境优美、资源节约、健康生态、文明和谐的石家庄市西花园。
1.1.2.4.2 城市规模
20011年底城市总体规划用地范围内总人口11.4万人。其中常驻人口9.35万人，暂住人口0.6万人，驻鹿泉市单位和特殊人口1.45万人。2020年城市总体规划范围内城市总人口为24万人。
20011年底，中心城区总体规划用地范围内建设总用地为1721.4公顷，人均151.0平方米。到2020年中心城区总体规划用地范围内建设总用地为26.4平方公里。
建设用地规模及预测表 表1－1
规划期
人口规模（万人）
用地规模（公顷）
人均用地（㎡/人）
2011年
11.4
1721.4
151.0
2012年
14
20
142.9
2015年
19
20.9
110
2020年
24
26.4
110

1.1.2.4.3 工业及民用建筑情况
建筑面积汇总表 （万m2） 表1－2
序号
区域
现状（2009年）
2015年
2020年
1
A

127.3
296.88
2
B

0
88.38
3
C

98.93
113.81
4
D

98.08
129.11
5
E

109.97
129.47
6
F

59.5
126.49
7
G

40.90
111.93
8
H

56.91
119.29
9
I

26.32
111.77
10
J

13.43
105.70
11
K

129.60
184.72
12
L

58.14
154.11
合计

516.7
819.08
1671.66

调查统计：鹿泉城区现状建筑面积总计516.7万m2；
2015年规划建筑面积819.08万m2；
2020年规划建筑面积1671.66万m2。
1.1.2.5城市供热规划
鹿泉市市区近期和远期的供热规划，已由鹿泉市公用事业局和河北兴民城市规划设计公司于2011年5月共同编制完成；供热规划的期限为2010年～2020年，其中近期为2010年～2015年；远期为2016年～2020年。
1.1.3 有关气象资料
（1）冬季采暖期天数：历年的11月15日～次年的3月15日共120天
（2）冬季采暖延续时间： 2880h
（3）采暖室外计算温度： -6.2℃
（4）采暖期室外平均温度： 0.2℃
（5）冬季通风室外计算温度： -2.3℃
（6）冬季空调室外计算温度： -8.8℃
（7）冬季大气压力： 101.7KPa
（8）冬季室外平均风速： 1.8m/s
(10) 冬季主导风向: 西北风
1.1.4 城市工业、民用建筑供热现状
1.1.4.1 城市供热概况
A. 热源
a. 主要热源
① 鹿泉城区民用建筑采暖和工业用热已大部分实现集中供热，热源为五处集中供热锅炉房（供热一处管理）、曲寨旧电厂（现已经由曲寨电厂供热）及其他五处分散的燃煤锅炉（富康小区、龙海小区、获鹿监狱、公安局法院、五街生活区）。
② 鹿泉经济开发区工业企业用汽由联碱厂供给，场内共有5台蒸汽锅炉，现运行4台，每天供汽规模200m³/h。
③曲寨新电厂,热水管道的管径为DN800，可提供480万m2供热能力。一期2台240m³/h循环硫化床锅炉已投入运营,二期投入1台240m³/h循环硫化床锅炉。其中一期锅炉为本项目配套。
④ 目前鹿华电厂正在建设中，分三期建设，每期配有2台1025m³/h机组，共6台1025m³/h机组，现状一期已经完成，共2台1025m³/h的机组，供热能力为1400万m2。鹿华电厂建成后，是石家庄市区的主要供热热源，同时负担鹿泉市区供热，主干管在申后村与307国道交叉口留有接口，接口处管径为DN800(根据现预测负荷，二期预留接口DN1000)。
现有锅炉统计表 表1－3
序号
单 位
锅炉房容量（m³/h）
锅炉房占地面积
容量×台数
㎡
1
供热一处1号站
10×2
626
2
供热一处2号站
6×2
323
3
供热一处3号站
10×2
740
4
供热一处4号站
10×1
633
5
供热一处5号站
2×1
160
6
富康小区
10×1

7
龙海小区
20×1+10×1

8
获鹿监狱
10×1

9
公安局、法院
4×2

10
五街生活区
4×1

11
曲寨新电厂
240×2

12
鹿华热电
1025×2

b. 电采暖
河北省电力供应较为紧张，电力有一定缺口。由于经济发展较快，用电负荷增长迅速，电力设施的增长难以完全满足社会经济发展的需要，预计我省近期缺电的格局不会改变。鹿泉用电是以工业用电和农业用电为主，民用只占很少的一部分，用电冬夏季峰谷差并不明显，因此目前发展用电供热条件尚不成熟，且不符合国家产业政策。目前鹿泉城区只有极少数沿街商业和个别民居采用电采暖。
B. 管网
① 供热一处
供热一处管理包括：五处集中供热锅炉（1号站、2号站、3号站、5号站、6号站），供热介质为高温水，其中1、2、3号站三处锅炉房已联网，空军二十一厂、鹿泉监狱、国宾馆、水岸花苑主要供热区域为城区东部及南部，主干管管径DN200-DN400，主干管长度约10km，且均为2003年以后铺设管线，供热总面积72.6万㎡。
② 供热二处
鹿泉市集中供热一期管网由供热二处管理，主要供热区域为城区西北部，主干管长度约10km，现供热面积134.72万㎡，热源由曲寨电厂提供。
③ 其他集中供热区域
除供热一处、供热二处计划总热源外，还有富康小区、龙海小区、获鹿监狱、公安局五个集中供热热源，热水锅炉7台，供热面积188万㎡。
C. 现有用户热负荷
集中供热热负荷调查表 表1－4
序号
单 位
地 址
公建面积
（万㎡）
住宅面积
（万㎡）
总面积
（万㎡）
总面积
已采暖
面积
总
面积
已采暖
面积
已采暖
面积
总
面积
集中供热管理一处

1
1号站
集贸市场
4.4

17.7

22.1

2
2号站
海山大街
1.8

10.7

12.5

3
3号站
龙海小区内
3.8

20.5

24.3

4
5号站
五街
0.1

1.8

1.9

5
6号站
石柏大街
0.65

13.1

13.75

6

7

8

9

10

集中供热管理二处

1
厂内站
电厂内

0.06

6.42
6.48
6.48
2
国税站
国税局院

0.66

0.88
1.54
1.54
3
园丁小区站
园丁小区

0.7

4.82
5.52
19.52
4
获中新校区站
新获中

7.46

2.59
10.05
10.05
5
经贸小区站
经贸小区

1.04

3.25
4.29
4.29
6
八街站
八街

0.64

4.02
4.66
4.66
7
奇石花园站
奇石花园

1.5

9.01
10.51
10.51
8
政府站
政府后院

2.33

0.57
2.9
2.9
9
机关局站
机关局

2.41

0
2.41
2.41
10
烟草站
烟草宿舍

1.15

3.81
4.96
4.96
11
四建公司站
四建公司

0.14

1.16
1.3
1.3
12
地税站
地税院

1.66

4.4
6.06
6.06
13
公用局站
公用局院

0.89

1.59
2.48
2.48
14
一街站
一街

2.4

7.76
10.16
10.16
15
七街站
七街

0

1.66
1.66
1.66
16
光荣院站
光荣院

0.84

5.94
6.78
6.78
17
宾馆站
鹿泉宾馆

1.36

1.43
2.79
7.79
18
获中站
旧获中

4.24

3.1
7.34
14.34
19
服装厂站
服装厂

0.18

5.38
5.56
5.56
20
一建公司站
一建公司

0.67

0.39
1.06
1.06
21
银山花园站
银山花园

1.34

10.82
12.16
12.16
22
银山南区站
银山南区

0.75

6.43
7.18
22.18
23
畜牧局站
畜牧局

0.25

0
0.25
0.25
24
县医院站
县医院

1.23

3.07
2.98
2.98
25
劳动局站
劳动局站

0.34

0
0.34
0.34
26
胜利佳苑站
胜利佳苑

0.35

1.75
2.1
2.1
27
商贸广场站
商贸广场

1.22

1.23
2.45
2.45
28
名仕苑站
名仕苑

0.1

2.24
2.34
2.34
29
中心区站
中心区

0

5.09
5.09
60.09
其他集中供热区域

1
富康小区
海山大街北段

20
2
龙海小区
海山大街中段

40
3
龙海南苑
龙泉路

20
4
获鹿监狱
太平河南路

10
5
公安局、法院
龙泉路东段

8
6
五街生活区
五街

4
7
三街石邑路
三街

10
8
城市中心区
海山大街

60
9
华银怡苑
太平河北路

6
10
南苑新区
太平河南路

10

1.1.4.2 现状存在的问题
A. 热源规模不能满足城市建设日益增长热负荷需要。热源建设已滞后于城市建设，热源供应与采暖需求、工业需求矛盾日益突出，热源日趋紧张。
B. 现有分散的小型锅炉管理水平低、污染大、热效率低、运行成本高，已经不适应现代化城市发展的需求。
C. 现有的供热室外管网的水力平衡度差，造成用户冷热不均，浪费热能。
D. 现有以蒸汽为热源的采暖热力站热能和水的浪费大，不符合节能要求。
1.1.4.3 本项目热源情况
曲寨新热电厂装机为240m³/h循环硫化床锅炉3台,
供热介质高温热水；设计供/回水温度：130℃/70℃；运行供/回水温度：110℃/70℃。供/回水设计压力1.6MPa。
首站由热电厂负责建设，总供热面积可达480万平方米。
本项目不设尖峰热源。
1.1.5工程内容
（1）石柏大街北斗路到水岸华苑；镇宁路石柏大街至西环路的国宾馆
供热管网；
（2）由曲寨新电厂供热的鹿泉市公用事业管理局供热一处范围内的5座锅炉房改建（其中有2座已经完成改建）。
（3）本项目热力管线不跨越铁路。环境评价另外委托其它单位编制。
（4）本项目各换热站支线，接口采用就近原则。
1.2设计概要
1.2.1热负荷
（1）各类热负荷耗热指标
经调查，本工程范围内的4个采暖换热站为旧站改造，4个采暖换热站为新建。仅承担区域内的采暖热负荷。该区域供热范围主要为公共建筑和居住区综合建筑，为老城区，建筑均为老建筑物，非节能建筑，而且平房占了很大的比重。其中，计划发展面积均为已建成建筑物，为公共建筑和居住区综合建筑混合建筑。考虑鹿泉城区建筑物围护结构实际情况及室外气象条件，根据《城镇供热管网设计规范》CJJ 34—2010，确定本项目采暖热指标如下：
A.居住区综合建筑：
① 平房 ： 100W/㎡
② 以平房为主，楼房为辅： 94.5W/㎡
③ 以楼房为主，平房为辅： 75W/㎡
④ 楼房 ： 65 W/㎡
B.公共建筑： 75W/㎡
C.计划发展建筑物 70W/㎡
D.采暖综合热指标： 71.8W/
本《初步设计》不考虑生活热水、通风、制冷和工业热负荷。
（2） 热负荷确定
由于本项目仅承担区域内的采暖热负荷，因此，热负荷的计算就是采暖热负荷的计算。
规划采暖热负荷根据各类建筑物采暖面积及综合热指标分别计算得出。
采暖热负荷预计算表1-5
二期工程预测交换站供热面积情况表 表1-5
序号
站名
现供热面积（万㎡）
采暖热负荷（kw）
备注
采暖热指标
单位
采暖热指标
居民
总面积
1
1号站
75
4.13
65
11.6
15.73
10637.5

平房

100
8.6
8.6
8600

2
2号站
75
2.5
65
10.6
13.1
8765
需改建　

平房

100
2.5
2.5
2500

增检察院
75
0
65
3
3
1950
3
3号站
75
3.9
65
17.8
21.7
14495

平房增商贸城

100
2.9
2.9
2900

4
5号站
75
0.08
65
1.56
1.64
1074
需改建　

平房

100
0.4
0.4
400
5
6号站
75
0.65
65
13.1
13.75
9002.5
富康小区
需新建　

平房

100
0.72
0.72
720
6
空军二十一厂
75

69
20
20
13800

7
鹿泉监狱
75

69
20
20
13800

8
国宾馆
75

69
34
34
23460

9
宾馆站
75
1.36
65
1.43
2.79
1949.5

增加
75
2.21

2.21
1657.5

10
服装厂站
75
0.18
65
5.38
5.56
3632

增加

65
3
3
1950

11
一建公司站
75
0.67
65
0.39
1.06
756

12
中心区站
75
0
65
40
40
26000
不考虑发展面积的设备　
13
水岸花苑
75
0
65
20
20
13000

合计

15.68

216.98
232.66
161049

①采暖设计最大热负荷
公式：Qmax=q×A×10-3
式中：Qmax — 采暖设计最大热负荷（KW）
q — 采暖热指标（W/ m2）：取69.2 W/m2
A — 采暖建筑面积（m2）：本期总采暖建筑面积取232.66万m2
根据以上公式计算：Qmax=69.2（W/ m2）×232.66×104（m2）=161MW
②采暖设计最小热负荷
公式：Qmin＝Qmax(tn-tq)/(tn-twn)
式中：Qmin — 采暖设计最小热负荷
Qmax — 采暖设计最大热负荷
tn — 室内设计温度， ℃：取18℃
tq — 采暖期室外起始温度，℃：取5℃
twn — 采暖期室外计算温度，℃：取-6.2℃
根据以上公式计算：Qmin =161×［18-5］/［18- (-6.2)］=86.5MW
③采暖设计平均热负荷
公式： Qnp＝Qmax(tn-tp)/(tn-twn)
式中： Qnp — 采暖设计平均热负荷
Qmax — 采暖设计最大热负荷
tn — 室内设计温度，℃：取18℃
tp — 采暖期室外平均温度，℃：取0.2℃
twn — 采暖期室外计算温度，℃：取-6.2℃
根据以上公式计算：Qnp=161×［18- 0.2］/［18- (-6.2)］=118.4MW

（3）年供热量
①由于本项目仅承担区域内的采暖热负荷，因此，年供热量的计算就是冬季采暖总用热量的计算。
②鹿泉城区冬季采暖期120天，计2880小时。
冬季采暖供热量见表1-6。
冬季采暖供热量计算表 表1-6
室外平均温度
月
旬
持续时间
延续时间
持续时间
延续时间
（℃）

(小时)
(小时)
热负荷(MW)
累计热量(GJ)
-6.2

161.0

-3.3
1
中
240
240
141.7
122428.8
-3
12
下
504
744
139.71
253489.8
-3
1
上
-2.6
1
下
264
1008
137.05
130252.0
-2.1
2
上
240
1248
133.7
115536.8
-0.5
12
中
240
1488
123.1
106340.0
-0.4
2
中
240
1728
123.0
105765.2
0.8
12
上
240
1968
114.43
98867.3
1.4
2
下
192
2160
110.44
76334.8
2.8
11
下
240
2400
101.1
87371.1
3.5
3
上
240
2640
96.47
83347.4
5.7
11
中
120
2760
81.83
35350.8
6.7
3
中
120
2880
75.18
32476.8
合计

2880

1247560.8

③全年供热量（采暖总供热量）1247560.8GJ。
④年热负荷（冬季采暖热负荷）延续时间图见附图 。

1.2.2 供热介质和热力网型式
1.2.2.1供热介质的选择
根据《城镇供热管网设计规范》CJJ34—2010第4.1.1条“承担民用建筑采暖、通风、空调及生活热水热负荷的城镇供热管网应采用水作为供热介质”；以及《鹿泉市供热管网工程可行性研究报告》中蒸汽与高温热水方案的比选后的结论，本《初步设计》热源介质采用高温热水。
1.2.2.2供热参数的确定
根据《城镇供热管网设计规范》CJJ34—2010中推荐的的高温供水温度为110℃至150℃，回水温度不应高于于70℃；以及参照《可研报告》中的结论，为了减小管网的一次投资供回温差应采用较大值，目前国内外市场上直埋管道聚氨酯保温材料耐温可达到140℃，并且可以在该温度下长期使用。综合考虑，本热网工程的高温水供回水温度设计值确定为130℃/70℃。
1.2.2.3热力网型式选择
选择供热管网系统型式的基本原则是保证供热的安全性和经济性。供热管网的布置型式有枝状布置、环状布置、放射状布置、网格状布置等，常用的有枝状布置和环状布置两种，两种型式的布置各有优点和缺点。
（1）枝状布置
枝状管网布置型式简单，造价低，运行管理方便。其管径根据热源距离的增加和用户的减少而逐渐减少。其缺点是不具备有后备供热的性能；当热力管网某处发生故障时，在故障点以后的热用户都将停止供热。但由于建筑物具有一定的蓄热能力，通常可采用迅速消除热网故障的办法，以保建筑物室内温度不至于过低。目前我国城市集中供热的管网中，采用这种型式较多。
（2）环状布置
供热管网的环状布置是将其主干线连成环状型式，支线布置为枝状。特别是在城市多热源联合供热时，各热源连接在主管网上。这种布置运行安全、可靠，管理方便，但是管网敷设的投资造价较高（大约比枝状管网投资高出1/3以上）。
综上所述本工程热力网布置采用闭式枝状型式，以下热力网的技术方案全部按枝状型式组织设计。
1.2.3 管网布置
1.2.3.1管网布置原则及最大供热半径
管网走向以规划管理部门提供的资料和要求为依据，综合考虑其它市政设施的现状和规划，主干管及支干管尽量经过热负荷中心，尽量减少与主要街道、铁路、河流的交叉。热力网的布置力求短直，平行于道路，布置在地势平坦、土质好、地下水位低的地区，并尽量减少动迁量。在城市规划管理部门同意下，可以将热网管线敷设在人行道或慢车道下，减少对路面和绿化带的破坏，并尽可能不跨越或减少跨越城市主干道和繁华地段。管网设计要经济可靠，施工简便，减少对市容交通的影响，与周围建筑要协调并注意美观，不影响城市整体布局。
由于鹿泉市处于太行山前迎风坡区的多雨地带，上游沟壑交错，河流坡陡源短，汇流面积大。雨量多集中于七、八月份，并常以暴雨形式出现，太平河发源于鹿泉市水峪山，流经鹿泉市城区，历史上几次洪灾均为太平河洪水，所以，太平河的防洪安全是鹿泉市防汛重中之重。对此，街区热力管网的设计与施工必须充分慎重考虑管网的安全性。
1.2.3.2管网走向和干支线定线位置
具体路由为石柏大街到镇宁路至北斗路与原DN600管道对接，石柏大街到水岸华苑。镇宁路石柏大街至西环路。
根据管网布置原则，本工程管网敷设形式采用枝状放射布置，敷设方式采用直埋。石柏大街北斗路交叉口到镇宁路到西环路为最远管网（最不利环路）。具体的干支线定线位置见附图。
1.2.3.3敷设方式及热补偿方式
（1）敷设方式
《城镇供热管网设计规范》CJJ34—2010”中8.2.1及8.2.3条：“城镇街道上和居住区内的供热管道宜采用地下敷设，当地下敷设困难时，可采用地上敷设，但设计时应注意美观。“热水供热管道地下敷设时，宜采用直埋敷设”。
本工程的热力管网主要布置在城区街道，管道采用直埋敷设，当地下敷设困难时，部分可采用地上敷设。直埋敷设方式节省占地面积、管道应力小、热损失小、使用寿命在20年以上，施工条件的限制小，施工简便，易于维修管理，不影响城区的环境景观，有利于环境保护和其它市政设施的建设。
（2）热补偿方式
《城镇供热管网设计规范》CJJ34—2010”中8.4.1条：“供热管道的温度变形应充分利用管道的转角管段进行自然补偿”；
本《初步设计》将根据现场实际情况采用有补偿方式；为了提高管网的安全和稳定性，原则上管线尽量采用自然补偿方式，以减少补偿器的使用数量，只在必要条件下才选用补偿器。
1.2.3.4管道附件
（1）弯头
直埋段的弯头可采用弹性抗弯铰解析法或有限元法进行计算。弯管实测任何一点的最小壁厚，不得小于相邻直管段管道壁厚。
（2）三通
直埋段的三通应根据内压和主管轴向荷载联合作用进行强度验算。三通各部分的一次应力和二次应力的当量应力变化范围不应大于3[σ]；局部应力集中部位的一次应力、二次应力和峰值应力的当量应力变化幅度不应大于3[σ]。本工程中所有三通均采取加固措施。
（3）变径管
应控制变径管的角度和壁厚，应对变径所在的管段进行应力分析，避免小管超过允许应力范围。
（4）阀门
热源高温热水的一级管网输送干线每隔2000m分别设分段阀门；各分支管处设分支阀门；管道低点设泄水阀门，最高点设排气阀门。由于本工程阀门所承受的轴向力较大，管网主干线的分段阀门均选用焊接阀门。为开启方便均设有旁通阀。直埋管网上的阀门与管道连接采用焊接工艺。热力站内的阀门均采用法兰连接。管网上的放水阀门，采用球阀或闸阀，放气阀门采用球阀或柱塞阀。
（5）补偿器
为了提高管网的安全和稳定性，原则上管线尽量采用自然补偿方式，以减少补偿器的使用数量，只在必要条件下才选用补偿器。
（6）折角
在直埋管段中出现的小折角，可用调坡的方式进行处理，如果折角较大，须采用大倍率弯头或其它保护措施，将折角的疲劳强度控制在允许范围之内。
1.2.3.5拆迁占地情况及拆迁、占地统计量
（1）本项目高温水管线沿原有蒸汽管网路由敷设，热力站为已有热力站汽改水改造，故不涉及拆迁。
（2）永久及临时占地
管道为直埋敷设，永久占地为地下，沿管线最大宽度为3.3米，长度为20950米。详见表1-7：
钢管公称直径(mm)
钢管外径X壁厚（mm）
保温管外径X壁厚（mm）
管中心距
（mm）
沟宽
（mm）
垫沙厚
（mm）
DN40
48X3
110X2.5
340
850
200
DN50
60X3.5
140X3
360
900
200
DN65
76X4
140X3
380
920
200
DN80
89X4
160X3.2
400
960
200
DN100
108X4
200X3.9
400
1000
200
DN125
133X4.5
225X4.4
450
1100
200
DN150
159X4.5
250X4.9
450
1100
200
DN200
219X6
315X6.2
500
1300
200
DN250
273X6
365X6.6
580
1400
250
DN300
325X7
420X7
660
1500
250
DN350
377X7
500X7.8
720
1700
250
DN400
426X7
550X8.8
780
1800
300
DN450
478X7
600X8.8
900
2000
300
DN500
529X8
655X9.8
1000
2100
300
DN600
630X9
760X11
1060
2400
300
DN1000
1020X13
1155X14
1550
3310
300

热力站占地面积为永久占地，占地面积如下：
热力站占地面积表 表1-8
序号
站名
单位
（万㎡）
居民
（万㎡）
总面积
（万㎡）
占地面积
1
1号站
4.13
20.2
24.33
103
2
2号站
2.5
16.1
18.6
59
3
3号站
3.9
20.7
24.6
130
4
5号站
0.08
1.60
1.68
28
5
6号站
0.65
13.82
14.47
102
6
空军二十一厂

20
20
150
7
鹿泉监狱

20
20
150
8
国宾馆

34
34
150
9
宾馆站
3.57
1.43
5
100
10
服装厂站
0.18
8.38
8.56
100
11
一建公司站
0.67
0.39
1.06
50
12
中心区站
0
40
40
230
13
水岸花苑
0
20
20
100
14
检察院

120
15
商贸城

120
施工时，需临时占地，沿管线最大宽度为8米，长度为20950米。
1.2.4 水力计算及水压图
1.2.4.1计算参数
（1）管网水力计算参数
① 热源一级高温热水管网的供、回水温度：130℃/70℃。运行供、回水温度：110℃/70℃。
（2）总供回水流量计算
依据《城镇供热管网设计规范》CJJ34—2010中7.1.1式：
G＝3.6Q/〔C(t1－t2)〕
式中：
G － 供热管网设计流量，t/h
Q － 设计热负荷，kW
c － 水的比热容， kJ/kg·℃，取4.1868
t1 － 供热管网网供水温度，℃
t2 － 各种热负荷相应的供热管网回水温度，℃
（3）管网阻力损失计算
△Pa总＝（1+α）R·L×10-3 KPa
式中：
R—管道比摩阻，Pa/m；主干线的管道经济比摩阻控制在30～70 Pa/m；支干线比摩阻不应大于300Pa/m；
L—管道平面长度，m；
α—局部阻力与沿程阻力的比值，按《城镇供热管网设计规范》选用。
根据以上条件，进行管网管径及阻力损失的计算。对于分支线的管径选择，应提高比摩阻，连接一个热力站的支线比摩阻不可大于300Pa/m尽量消耗剩余压力，但管内流速不超过3.5m/s,确实消耗不掉的，利用调节阀门增加阻力调节。
经水力计算，本项目至热用户最不利环路的压力损失为216.8KPa（双管）。
管网阻力主要集中在石柏大街段，再鹿华热源供热后，管网系统阻力可以控制在经济比摩阻范围内。
石柏大街管线已经敷设完成，管径与供热规划管径相同。曲寨电厂循环水泵扬程为125m。管道内流速不大于3.5m/s,所以管道系统采用二级变频泵系统。
采用二级变频泵，可以降低管网能量损耗，降低管网系统压力。宜于管网调节。
1.2.4.2热源管网主干线的管径
公称直径DN1000，详细的管径见附图。
1.2.4.3水压图
（1）最不利环路的水压图
水压图见附图。
1.2.4.4热源管网系统的水泵参数
由于本初步设计只是整个热力管网的一个分支，热源管网的水泵由热源厂解决，不在本设计范围。
1.2.4.5热源管网
