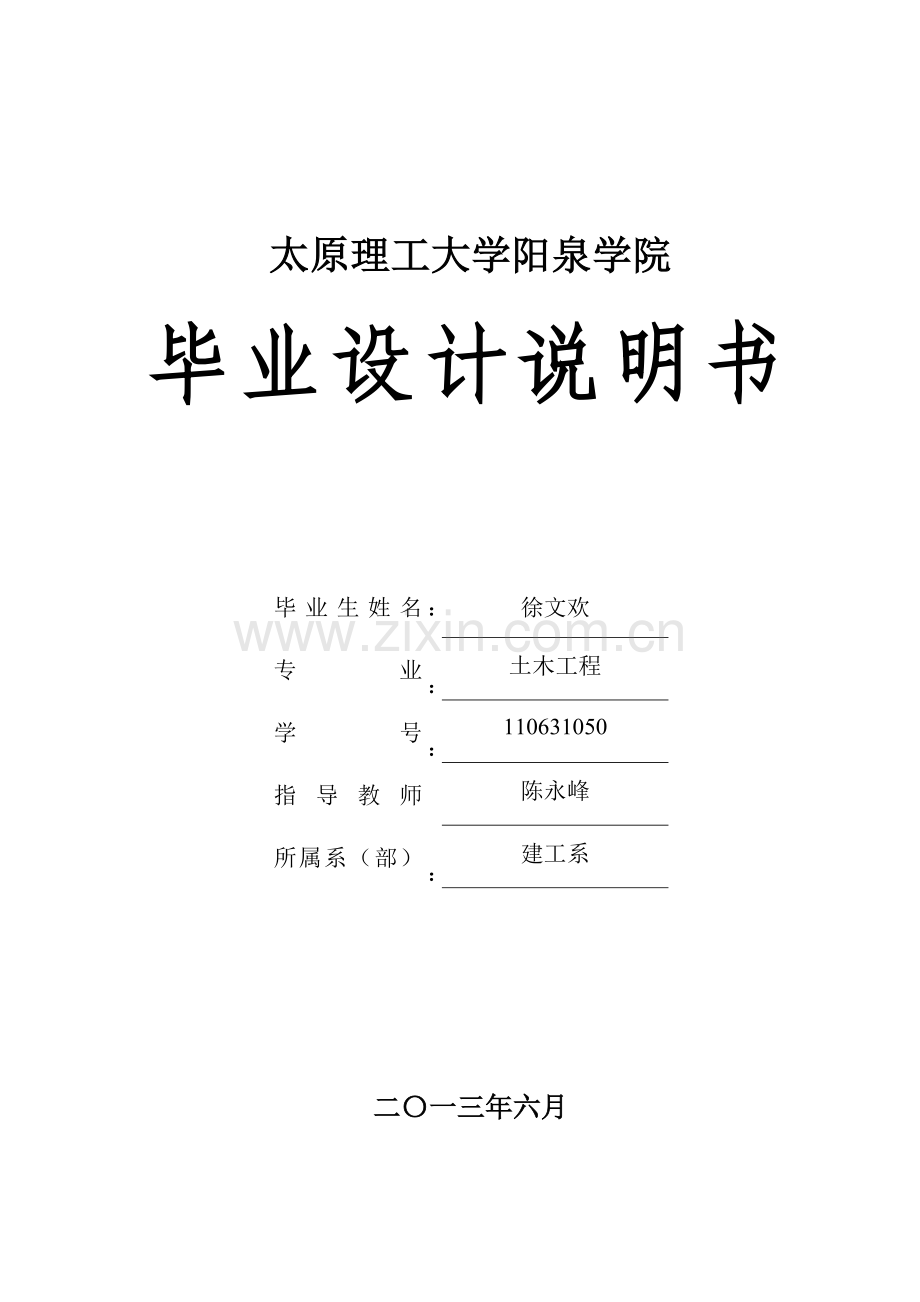

太原理工大学阳泉学院
毕业设计说明书

毕业生姓名
：
徐文欢
专业
：
土木工程
学号
：
110631050
指导教师

陈永峰
所属系（部）
：
建工系

二〇一三年六月

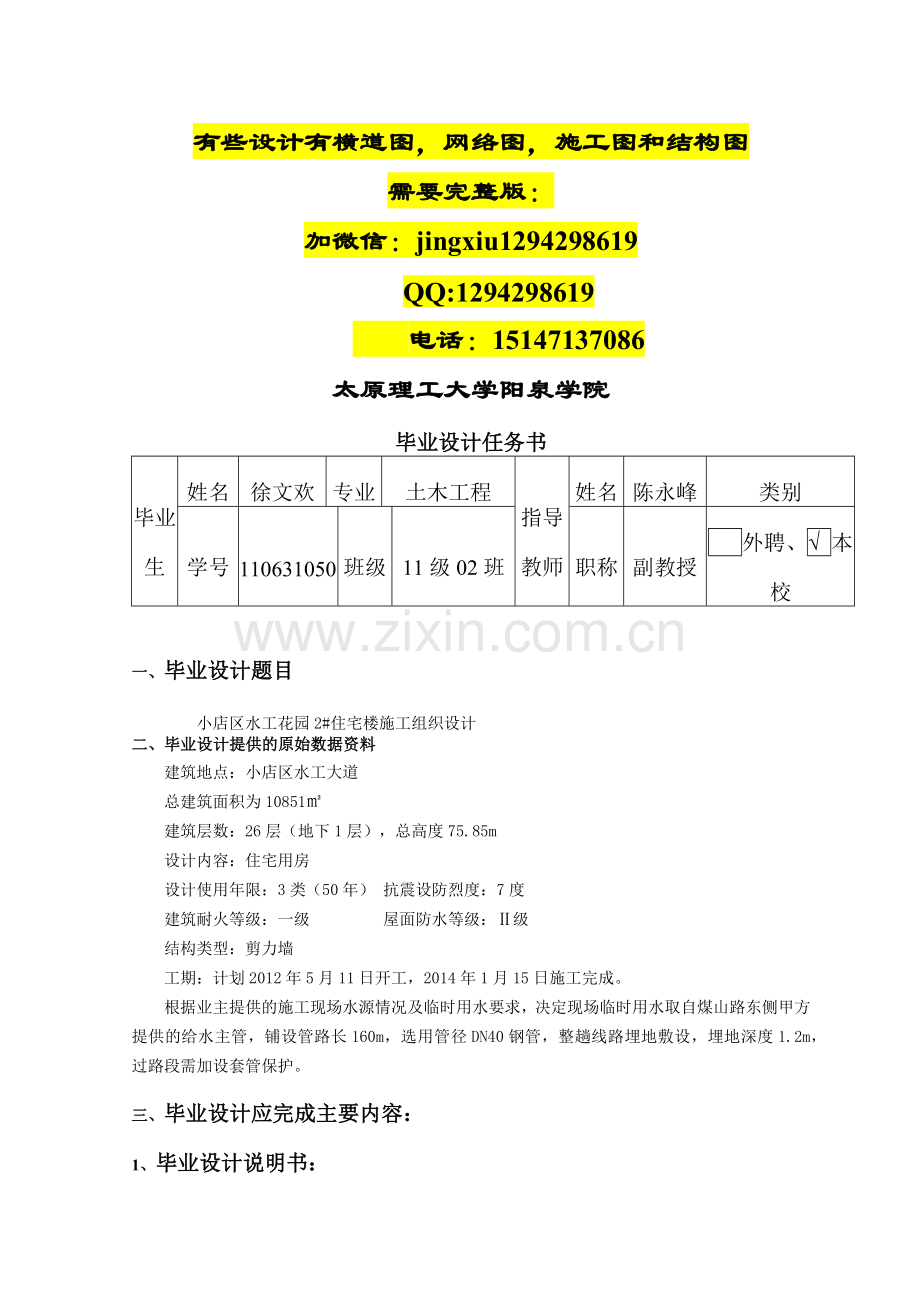

有些设计有横道图，网络图，施工图和结构图
需要完整版：
加微信：jingxiu1294298619
QQ:1294298619
电话：[phone]
太原理工大学阳泉学院
毕业设计任务书
毕业生
姓名
徐文欢
专业
土木工程
指导教师
姓名
陈永峰
类别
学号
110631050
班级
11级02班
职称
副教授
外聘、√ 本校

一、 毕业设计题目
小店区水工花园2#住宅楼施工组织设计
二、 毕业设计提供的原始数据资料
建筑地点：小店区水工大道
总建筑面积为10851㎡
建筑层数：26层（地下1层），总高度75.85m
设计内容：住宅用房
设计使用年限：3类（50年） 抗震设防烈度：7度
建筑耐火等级：一级 屋面防水等级：Ⅱ级
结构类型：剪力墙
工期：计划2012年5月11日开工，2014年1月15日施工完成。
根据业主提供的施工现场水源情况及临时用水要求，决定现场临时用水取自煤山路东侧甲方提供的给水主管，铺设管路长160m，选用管径DN40钢管，整趟线路埋地敷设，埋地深度1.2m，过路段需加设套管保护。
三、毕业设计应完成主要内容：
1、毕业设计说明书：
本施工组织设计是根据施工的技术经济特点，国家的建设方针政策和法规，业主的计划与要求，对耗用的大量人力、资金、材料、机械、和施工方法等进行合理的安排，协调各种关系，使之在一定的时间和空间内，得以实现有组织、有计划 、有秩序的施工，以期在整个工程施工上达到最优效果。
其基本内容包括如下：
(1).工程概况及特点分析
(2).施工部署和施工方案
(3).施工准备工作计划
(4).施工进度计划
(5).各项资源需要量计划
(6).施工总平面图
(7).技术措施和主要技术经济指标
2、 毕业设计图纸：
(1).施工总平面布置图
1).建筑平面图上已建和拟建的地上和地下一切建筑物，构筑物和管线的位置。
2).生产、生活用临时设施。如搅拌站、高压泵站、钢筋棚、木工棚、仓库、办公
室、供水供电线路、消防设施、安全设施、道路及其它需搭建或建造的设施。
3).材料、加工半成品、构件和机具的堆场。
4).移动式起重机的开行路线及垂直运输设施的位置。
5).必要的图例、比例尺 、方向及风向标记。
(2).施工进度计划表
1).横道图 是以横向线条结合时间坐标表示各项工作施工的起始点和先后顺序
的，整个计划是由一系列的横道组成。
2).网络图 是一种表示整个计划中各道工序(工作）的先后次序，相互逻辑关系
和所需时间的网状矢线图。
四、毕业生应提交的毕业设计资料要求
1、毕业设计说明书：
要求采用学校的统一格式，内容符合任务书的要求。
2、 毕业设计图纸：
(1).施工总平面布置图
图纸为2#图，比例为1:150
(2).施工进度计划表
图纸为2#图，横道图，网络图
五、设计进度安排（从第五周起）
序号
时间
周次
设计任务完成的内容及质量要求
1
4月01日~4月06日
第5周
调研、搜集资料，确定工程项目
2
4月07日~4月12日
第6周
确定组织设计主要内容，进行总体设计
3
4月13日~4月20日
第7周
编写组织设计提纲及工程概况
4
4月21日~4月27日
第8周
编写施工部署、施工方案和准备工作
5
4月28日~5月04日
第9周
计算工程量、劳动量，编写资源需求量计划
6
5月05日~5月11日
第10周
编写技术措施和主要技术经济指标
7
5月12日~5月18日
第11周
完善施工组织设计，确定初稿
8
5月19日~5月25日
第12周
绘制季度计划和施工平面布置图
9
5月26日~6月02日
第13周
中期检查，教师指导
10
6月03日~6月09日
第14周
后期修改和定稿
11
6月10日~6月16日
第15周
打印和装订
12
6月17日~6月21日
第16周
教师评阅和开始答辩
六、主要参考文献资料
1、工具书：
[1] 本公司有关技术管理、质量管理、安全管理、文明施工的文件
[2] 孙昌玲，张国华.土木工程造价.北京:中国建筑出版社，2000.
[3] 高民欢.工程项目施工组织设计原理及实例.北京:中国建材工业出版社,2003.
[4] 于立君，孙宝庆.建筑工程施工组织.北京:高等教育出版社，2005.
[5] 刘燕.土木工程施工技术.北京:中国建筑工业出版社，2007.
[6] 郑显春.土木工程施工组织.北京:中国建材工业出版社，2009.

2、 参考资料：
[1] 中华人民共和国国家标准 .工 程 测 量 规 范（GB50026-2007 ）.
[2] 中华人民共和国国家标准 .地基与基础工程质量验收规范 (GBJ202-2002).
[3] 中华人民共和国国家标准 .建筑机械使用安全技术规程（JGJ33-2001）.
[4] 中华人民共和国行业标准 .混凝土泵送施工技术规程（JGJ/T10-2011).
[5] 中华人民共和国国家标准 .混凝土结构工程质量验收规范(GB50204-2002).
[6] 中华人民共和国行业标准 .钢筋焊接及验收规程（JGJ18-2010）.
[7] 中华人民共和国国家标准 .砌体工程质量验收规范(GB50203-2011).
[8] 中华人民共和国国家标准 .建筑给水排水及采暖工程施工质量验收规范
(GB50242-2002).
[9] 中华人民共和国行业标准 .建筑工程冬期施工规程（JGJ14-97）.
七、签字栏
签 字 栏
毕业生
姓名
徐文欢
专业
土木工程
班级
11级02班
要求设计工作起止日期
2013年3月24日~~~2013年6月01日
教师审核
指导教师（签字）

日期
200 年 月 日
教研室主任审查（签字）

日期
200 年 月 日
系主任批准（签字）

日期
200 年 月 日

太原理工大学阳泉学院
毕业设计评阅书

题目：小店区水工花园2#高层住宅楼

　　建工　系　　土木工程　　　专业 姓名　徐文欢 　　

设计时间：2013 年 4月1日~2013 年6月9日

评阅意见：

成绩：

指导教师：　　　　　（签字）

职　　务：　　　　　

2013 年　月　日
太原理工大学阳泉学院
毕业设计答辩记录卡

系　　 　　 　　专业 姓名　　　　　　
答 辩 内 容
问 题 摘 要
评 议 情 况

　　　　　　　　　 记录员： （签名）
成 绩 评 定
指导教师评定成绩
答辩组评定成绩
综合成绩

注：评定成绩为100分制，指导教师为30%，答辩组为70%。

专业答辩组组长：　　　　　（签名）
　　　　　　　　　 2013 年　　月　　日
摘 要

施工组织设计是建筑施工组织的核心和灵魂，是对工程建设项目全过程的构思设想和具体安排，用来指导施工项目全过程各项活动的技术、经济和组织的综合性文件。
本设计名称为太原市小店区水工花园2#高层住宅楼工程施工组织设计，结构类型主体选用地下1层地上26层剪力墙结构，总建筑面积为10851㎡，建筑总高为75.85m。
根据房屋设防烈度、结构类型和房屋高度，该26层剪力墙结抗震烈度为8度，建筑安全等级为二级，设计使用年限50年，建筑耐火等级为一级，结构的重要性系数取1.0。
本施工组织设计严格按照招标文件的规定和设计图纸、房屋建筑施工规范的要求；保证重点、统筹兼顾；根据施工现场的地质、地貌、气候等实际情况，结合施工力量和管理模式，本着以机械为主，人工施工为辅的施工方法，科学组织，充分发挥优势，达一流品质，创优质工程的原则编制。本设计包括以下内容：工程概况、施工部署、施工现场平面布置、主要土建及安装工程施工方案、建筑节能部分、冬、雨季施工措施、工期保证措施、质量保证措施、安全计划与安全管理、环境保护与现场文明施工。

关键词：施工组织设计、施工方案、施工进度计划、平面布置。

Abstract

Construction organization design is the core and soul of the construction organization, is the idea of ideas and specific arrangements for the whole process of construction projects, comprehensive document to guide the activities of the whole process of construction project technology, economy and organization.
This design is the name for the Taiyuan Xiaodian District Water Gardens high-rise residential 2# residential building construction organization design, structure types of main selection of underground 1 layer 26 on the ground floor shear wall structure, a total construction area of 10851 square meters, building a total height of 75.85m.
According to the intensity of housing security, structure type and height of building, the 26 layer shear wall. The seismic intensity of eight degrees, the construction safety grade two level, design service life of 50 years, the building fireproof rank for a class, the importance coefficient of structure 1.
The construction organization design in strict accordance with the provisions of the bidding documents and design drawings, housing construction requirements; ensure that key, overall consideration; according to the actual conditions of construction site geology, landform, climate, combined with the construction and management mode, in the machinery, construction method, supplemented by artificial construction of scientific organizations, and give full play to advantage, first-class quality, principle of construction quality. The design includes the following content: General situation of the project, construction deployment, construction site layout, construction and installation engineering construction scheme, construction of energy-efficient, winter, rainy season construction measures, measures to guarantee the duration, quality assurance measures, safety programs and safety management, environmental protection and civil construction site.

Keywords: construction organization design, construction scheme, construction progress plan, layout.

目录

1 工程概况 5
1.1 工程概况 5
1.1.1 建筑设计概况 5
1.1.2 结构设计概况 6
1.2 项目管理的主要目标 7
2 施工部署 8
2.1 项目部构成 8
2.2 施工组织部署原则 8
2.3 生产要素配置 9
2.4 工程技术资料管理 9
3 施工现场平面布置 11
3.1 施工现场平面布置原则 11
3.2 现场临建 11
4 主要土建及安装工程施工方案 12
4.1 土方工程施工方案 12
4.2 基础工程施工方案 14
4.3 主要分项工程施工方案 17
4.3.1 钢筋工程 17
4.3.2 模板工程 20
4.3.3 混凝土工程 21
4.3.4 脚手架工程 25
4.3.5 砌筑工程 27
4.3.6 装饰工程 29
4.3.7 防水工程 31
5 建筑节能部分 36
6 冬、雨季施工措施 38
6.1 雨季施工 38
6.2 冬季施工 40
7 工期保证措施 44
7.1 工期编制原则 44
7.2 施工进度计划保证措施 44
8 质量保证措施 46
8.1 工程质量目标 46
8.2 质量控制和保证的指导原则 46
8.3 建立有效的质量管理保证体系 47
8.4 质量控制和保证的具体措施 49
8.5 危险源控制和保证措施 53
9 安全计划与安全管理 57
9.1 管理目标 57
9.2 组织管理 57
9.3 管理制度 57
9.4 行为控制 58
9.5 劳务用工管理 58
9.6 安全防护管理 58
9.7 临时用电管理 59
9.8 施工机械管理 60
9.9 塔吊作业管理 60
9.10 消防保卫管理 60
10 环境保护与现场文明施工 62
参考文献 64
致谢 65

1 工程概况

1.1 工程概况

表1-1 工程概况
序号
项 目
内 容
1
工程名称
小店区水工花园2#高层住宅楼
2
工程地址
水工大道东侧
3
建设单位
山西省水利建筑工程局
4
设计单位
山西省建筑设计院
5
施工范围
土建、给排水、采暖通风、电照
6
工期要求
587天
7
质量标准
达到合格要求，达市优。

1.1.1 建筑设计概况

表1-2 建筑设计概况
序号
项目
内容
1
建筑功能
住宅楼
2
建筑面积
总建筑面积（㎡）
10851
占地面积（㎡）

地下建筑面积（㎡）
366.22
地上建筑面积（㎡）
10484.78
3
建筑层数
地下
一层
地上
二十六层
4
建筑层高
(m)
地下一层及标准层
2.9
电梯机房
3.0
5
建筑高度
绝对标高（m）
725.0
建筑总高（m）
75.85
6
建筑轴线
横轴编号
1轴～21轴
纵轴编号
A轴～M轴
横轴距离（m）
26.8
纵轴距离（m）
16.8
7
耐火等级
一级
8
墙面保温
外墙外保温
9
外装修
外墙装修
驼色、白色高级外墙涂料；
腰线：蓝色高级外墙涂料
门窗工程
断桥铝合金单框双玻窗
台阶
水泥砂浆台阶
坡道
水泥防滑坡道
10
内装修
顶棚
混合砂浆、水泥砂浆、刮白
楼地面
水泥砂浆、地砖（一层）、毛面
内墙
水泥砂浆墙面、石膏粉刷墙面
门窗工程
公共部分门
防火门
普通室内门
留洞口，不安门扇
11
防水工程
地下
S6防水混凝土，外侧为4厚SBS高聚物改性沥青卷材
屋面
双层3厚SBS高聚物改性沥青防水卷材
厕浴间
水泥基渗透结晶型防水涂料

1.1.2 结构设计概况
表1-3 结构设计概况
结构型式
剪力墙结构
基础型式
筏板基础
地基承载力
0.6MPa
持力层土质
第④层泥岩
设计使用年限
50年
建筑结构安全等级
二级
抗震设防类别
丙类
剪力墙抗震等级
三级
地震设防烈度
8度
建筑场地类别
Ⅱ类
混凝土强度等级
受力筋保护层厚度（mm）
筏板基础
C35
筏板基础
40
基础梁
C35
基础梁
35
地下室外墙
C35
地下室外墙
50
地下室内墙
C35
地下室内墙
30
基础顶～26.03剪力墙
C35
基础顶～26.03剪力墙
20
26.030以上
剪力墙
C30
26.030以上剪力墙
20
外露构件梁、板
C30
外露构件梁、柱、板
35（25）
其他梁、板
C30
其他梁、板
25（20）
钢筋类别
HPB235、HRB335级钢筋
钢筋接头类别
绑扎搭接、直螺纹套筒连接
填充墙
±0.000m以下
M7.5水泥砂浆砌MU3.5加气混凝土砌块
±0.000m以上
M5.0混合砂浆砌MU3.5加气混凝土砌块

1.2 项目管理的主要目标

根据招标文件的要求和本工程的特点，提出四方面项目管理目标：
1、质量目标：
单位工程质量按《山西省建筑工程施工质量验收规程》达到合格要求，达市优，创省优。
2、安全文明目标：
积极开展创建安全文明工地工作，认真贯彻执行《山西省安全文明工地标准》，争创省安全文明工地。
3、工期目标：
本工程计划开工日期：2012年5月11日，计划竣工日期： 2014年1月15日，目标工期587个日历天。
4、安全目标
杜绝重大伤亡事故、火灾事故的发生，轻伤率控制在千分之三以内。

2 施工部署

2.1 项目部构成

根据本工程的特点组建项目部，对本工程实施项目管理制。
1、项目领导班子组成：
项目经理：工程师，具有一级项目经理资质，有丰富的工业建筑工程、高层剪力墙结构工程施工经验，有丰富的施工协调组织能力。
项目副经理：参加主持过多个类似工程的生产组织工作。
项目技术负责人：工程师，参加过多个类似工程的施工建设。
2、项目班子设置
根据公司《项目管理手册》要求，项目部设置六个业务部门，即施工组、技术组、机电组、质安检查组、材料组、计财组。各部门设置部门负责人一人及专业技术人员若干。
详见图2-1

图2-1 小店区水工花园2#高层住宅楼工程组织机构图

2.2 施工组织部署原则

本工程招标总工期为587个日历天，为确保工期目标的实现，必须要充分考虑各方面
的影响因素，合理调配各生产要素。
1、时间部署——考虑季节施工因素
根据工程结构特点及工期要求，考虑到工期紧，任务重，基础及主体施工正值雨季, 基坑开挖后应尽快隐蔽，基础及主体要采取雨季施工措施确保工程施工质量。
2、工艺部署——考虑分部流程
按照“先地下，后地上；先结构，后围护；先主体，后装修；先土建，后配套”的总施工顺序原则进行部署。
3、资源部署——考虑机械设备、模板配置
（1）为提高施工工效，该工程配备先进高效的机械设备。
（2）为保证本工程结构施工的整体质量，地下室内外墙模板采用竹胶板模板，一层以上墙体采用大钢模模板，楼板、梁及楼梯均采用竹胶板模板，支撑采用钢架管支撑。
（3）为提高施工进度，提高材料垂直运输速度，现场布置QTZ63塔吊及SCD200/200J施工电梯各一台。

2.3 生产要素配置

劳动力使用计划见表2-2
表2-2 劳动力使用计划表
工 种
数量
进场日期
工 种
数量
进场日期
钢筋工
25
2012．6.1
普工
20
2012．5.10
木工
25
2012．6.10
架工
20
2012．6.15
混凝土工
15
2012．5.20
管工
10
2012．6.15
电焊工
5
2012．6.10
瓦工
5
2012．5.20
电工
10
2012．6.10
抹灰工
30
2013．6.15
油漆工
10
2013．8.1
瓦工
30
2012．9.20

2.4 工程技术资料管理

1、技术保证资料
（1）项目部配备专职技术资料管理人员，负责工程从开工至竣工期间的专业技术资料收集、整理和归档，达到技术资料积累与工程同步。
（2）技术资料在施工期间由专职技术资料管理人员收集、填写、整理，项目竣工交
验前将资料汇
（3）工程施工期间，公司工程技术总归档整理后交业主。
（4）资料收集、整理将根据分部、分项进行。按照公司要求保证资料编目规范、内容齐备，与工程同步。
2、图纸管理
（1）图纸管理作为受控文件来管理，专职资料员负责收、发，并有收、发记录，对作废图纸及时进行标识。
（2）设计变更及时反馈到图纸上，做到和施工同步，以满足工程竣工前竣工图纸基本完成。

3 施工现场平面布置

3.1 施工现场平面布置原则

根据本工程结构类型、合同工期、场地条件及周边环境等特点，在现场平面布置应充分考虑各种环境因素及施工需要，布置时应遵循原则如下：
1．2#住宅楼场地较为紧张，西、北两面设临时围墙，沿建筑物三面设路进行工地的封闭管理。考虑到材料进出及管理方便，位于场地在2#、3#楼中间设立大门，并在大门南侧设1个可移动门岗房。随着工程施工进度分基础、主体、装修、配套四个施工阶段，现场场面布置要适应各时期的施工重点需要。
2．外建队宿舍区以及食堂在工地北侧，值班室位于大门入口处，现场综合办公室门前全部硬化。
3．充分利用施工现场2#住宅楼南侧的空旷场地，做为大模板的堆放场地。并在2#住宅楼北侧设置塔吊，以保证大模板的垂直运输，提高施工效率。在现场的东面空旷处设置钢筋原材料堆放、钢筋半成品加工区、3#楼东南角设木模加工等场地。
4．中小型机械的布置，要处于安全环境中，要避开高空物体打击的范围，必要时搭设双层防护棚。
5．配电室布置于3#楼东北角，线路敷设要避开人员流量大的施工部位及安全出口，以及容易被坠落物体打击的范围，电缆尽量采用暗敷方式。

3.2 现场临建

表3-1 现场临建
序号
用 途
面积（㎡）
位 置
1
库房
50
施工现场
2
值班室
20
施工现场
3
配电室
10
施工现场
4
钢筋加工棚
100
施工现场
6
木工加工棚
50
施工现场
7
门房
5
施工现场
8
宿舍及食堂
490
施工现场
4 主要土建及安装工程施工方案

4.1 土方工程施工方案

1、土方开挖
（1）根据现场场地条件及整体施工安排，基坑土方采用机械开挖，拟采用1台挖土机、1台岩石破碎机和5辆运土车。
本工程±0.000绝对标高为725.00，自然地坪为-0.45m；为保证施工安全及满足场区布置要求，在现用场地标高基础上整体下挖0.4m后再进行基坑开挖，依据地质报告及施工验收规范暂定基坑土方按1:0.75放坡，石方破碎按照1:0.5开挖。开挖至基础垫层底（开挖深度4.8m）组织建设、设计、地质、监理等单位进行验槽，根据土质情况确定是否进行地基处理。
基坑开挖先采用反铲挖掘机大面积开挖，大开挖分上下两层进行，基坑开挖第一次从现有地坪全部挖深至3m左右，第二次在坑内作业全部开挖至设计垫层底标高。需要地基处理的区域用挖掘机对碎石层进行破碎清理，下挖至设计要求的基础持力层人工配合修理基底呈错台，台阶坡度为1:2，台阶高度不大于1m。在基坑南靠东侧挖一条临时坡道，土方运输利用临时汽车坡道从坑内运出。
（2）工艺流程：测量放线、验线→切线开挖→修槽→验槽→毛石混凝土回填
（3）基坑土方开挖前，根据轴线定位桩点及土质情况，用白灰撒出开挖边界线（含放坡后的上口线），设定引桩。
（4）土方车辆运输线路：基坑土方开挖车辆计划经施工现场大门→小店弃土场。
（5）反铲挖掘机座于基坑边，斯太尔翻斗汽车布置于反铲的一侧，以减少回转角度，提高生产率。由于土质为杂填土，含有大量的建筑垃圾，开挖放坡根据场地的实际情况，岩石部分按照1:0.5放坡，土方按照1：0.75进行放坡，当放坡不满足现场要求时根据实际情况调整。且考虑现场无施工场地以及杂填土不能做回填土，挖土需全部外运。在基坑的东侧开挖上下通道5.0×25.0 m (长)。
（6）基坑开挖时应边挖边检查坑底宽度，不够时及时修整，每1m左右修边一次，至设计标高，再统一进行一次修坡清底，检查坑底宽和标高，要求坑底凹凸不超过2.0㎝。考虑地基土质情况，基坑边缘上侧堆土或堆材料时，应离基坑边缘1.5m以外，高度不宜超过1.5m。机械开挖至基坑底标高以上150～250mm时应放慢开挖速度，边测标高边下挖，以防造成超挖现象，如个别部位超挖时，应用C15混凝土填补找平。
（7）为防止超挖且保持边坡坡度正确，机械开挖的同时要有少量人工跟进配合清土，开挖到距坑底50cm范围内时，测量人员测出距坑底50cm的水平标志线，然后在基底钉上小木桩，清理底部碎石层时以此来控制标高。根据轴线及基础轮廓检验基槽尺寸，修整边坡和基底。
（8）在强分化岩层清理完毕后，根据实际地形，将基底岩层按高差设置成错台形式，错台最大高差为1m。
（9）基础开挖至整板基底时，如发现与勘察报告不符的地质情况或坟墓等地下障碍物，要及时报告业主，监理公司，协商处理意见，严禁私自处理，并做好记录。
（10）毛石混凝土回填时应提前进行高程测量，确定垫层底标高。提前搭设脚手架，准备好回填用的毛石，毛石要求单块体积不可过大（一般一人能抱动为宜）。混凝土浇筑采用混凝土汽车泵浇筑。浇筑时要边浇筑边用人工回填毛石，毛石回填要分布均匀，防止毛石与混凝土发生离析。
2、土方回填：
（1）本工程桩基、承台及地下框梁柱等地下工程施工完毕并混凝土达到一定强度后方可跟进基坑回填，采用装载机定量分段配合铲入基坑后，由手推车进行基槽内的土方水
平运输，回填夯实采用蛙式打夯机分层夯打，小于1.0m采用立式打夯机并用木夯配合。 （2）工艺流程：控制含水量分层平推铺土→夯实或碾压→边坡补夯→找平取样验收。
（3）回填土一般选用含水量在10%左右的干净粘性土（以手攥成团、自然落地散开为宜）。若土过湿，要进行晾晒或掺入干土、白灰等处理，若土含水量偏低，可适当洒水湿润，增加压实遍数，严禁用淤泥质土及腐殖土作为填料。
（4）回填土要分层铺摊夯实，不得采用大坡度堆土，以推代压，不得居高临下不分层次，一次推填。蛙式打夯机每层铺土厚度为200～250mm，每层至少夯击四遍，要求一夯压半夯，夯夯相接，全面夯实。分层厚度可用样桩控制，虚铺的土方在夯实前应先清除大粒径的石块等。
（5）上下两层填土的接缝距离不得小于500mm。接缝处的填土应充分夯实。夜间施工时，应合理安排施工顺序，配备足够的照明设施，防止填土控制不准或铺筑超厚。严禁用水浇使土下沉的“水夯法”。
（6）夯实用的填土3日内不得受水浸泡，否则要做临时遮盖，防止日晒雨淋。刚打夯完毕或尚未夯实的填土，如遭受雨淋浸泡，则应将积水及松软填土除去并补填夯实；受浸湿的填土，应在晾干后再夯打密实。
（7）施工时要分层找平，夯压密实，并应设置回填土检测点（大面积填土3000㎡以上的，每300㎡至少应有1点，基坑每100㎡不少于一个检验点，每一独立基础下至少应有1点，基础外围回填每20延长米取一点），用环刀取样，测定其干容重，以符合设计要求的粘土最小干容重，或用小轻便触探仪直接通过锤击数来检验干密度和密实度。下层质量检测合格后，方可进行上层施工，最后一层压（夯）完成后，表面应拉线找平，达到设计要求。

4.2 基础工程施工方案

基础垫层采用100厚C15混凝土浇筑，扩出基础边250mm，基础采用钢筋混凝土筏板基础，筏板厚度为1300mm。基础防水按照两道设防，地下室墙体为钢筋混凝土自防水，抗渗等级为S6，另一道为4厚SBS高级聚合物改性沥青防水卷材。
根据规定混凝土截面最小处大于1m的混凝土基础为大体积混凝土。故本工程筏板基础属于大体积混凝土基础范围。应按照相应的施工控制措施组织施工。
1、作业条件
（1）基坑毛石混凝土处理已至垫层底标高，
（2）基坑底部土质和标高、轴线尺寸经过鉴定和检查，已办理相关隐蔽验收手续。
2、施工方法
（1）图纸要求，基础筏板下要做SBS防水卷材一道。故筏板基础外围模板均为MU10红砖砌筑的砖胎模，砖模内壁抹15厚1:3水泥砂浆（内掺防水粉）面层压光保证卷材与基层可靠连接。
（2）垫层施工要提前用水泥砂浆做好标高控制点，防止垫层浇筑过厚。
（3）卷材防水层施工方法见屋面防水分项施工方案
（4）筏板基础施工时，根据结构情况及施工具体条件采用在垫层上绑扎底板、梁的钢筋和上部剪力墙插筋， 同时钢筋脚架支撑梁侧模的方法将梁的侧模一起只设完毕后，混凝土一次浇筑完成的方法施工。
（5）浇筑混凝土时，应经常检查模板、钢筋及预埋件位置是否移位。发现移位要立即停止浇筑，在混凝土初凝前处理完毕后继续浇筑。
3、质量控制
（1）钢筋品种质量、焊条型号符合设计要求；钢筋表面无锈蚀、油污；钢筋规格、
形状、尺寸、间距、锚固长度及接头位置要符合设计和施工规范的要求；钢筋网片、骨
架的绑扎和钢筋接头质量符合施工规范要求，弯钩朝向正确。
（2）混凝土所用的材料符合设计及规范要求，混凝土试块的取样、制作、养护和试验符合《混凝土强度检验评定标准》的规定，混凝土振捣密实。
4、大体积混凝土施工专项措施
（1）浇筑方案确定
本工程基础底板采用商品混凝土，采用混凝土泵车进行浇筑，混凝土分层浇筑（分层厚度约300mm）、二次机械振捣，采用保温保湿的养护措施。同时为保证施工质量要求混凝土浇筑时间尽量设在8点至18点之间。若现场实际情况无法保证浇筑时间在白天进行，必须提前准备好夜间施工所需的准备工作。
（2）混凝土要求
①混凝土塌落度要求：本工程采用泵送混凝土施工，对坍落度的要求要加强检查。现场每车均测定混凝土塌落度，对混凝土坍落度不符合要求的车辆勒令退回。塌落度要求100～140，允许偏差±30。
②为了保证混凝土浇筑不出现冷缝，要求商品混凝土初凝时间不得低于5h，终凝时间不得大于12h。
③混凝土水灰比要求：水灰比根据配比试验确定，以控制在0.3～0.6以内，强度增加水灰比减小。
④混凝土砂率要求：砂率宜控制在35%～45%，混凝土强度提高，砂率降低。
⑤混凝土抗渗要求：地下室混凝土自防水抗渗等级为S6
（3）混凝土浇筑
①混凝土浇筑应分层浇筑，逐层水平向前推进，每层浇筑厚度不超过300mm，每层浇筑间隔时间不得超出上层混凝土的初凝时间（混凝土的初凝时间一般为1～1.5h），并待上一层混凝土二次振捣之后进行浇筑，每层浇筑应闭合，在浇筑接茬处应振捣到位。根据《高层建筑箱形与筏形基础技术规范》（JGJ6-2011）第6.6.8条“大体积混凝土宜采用斜面式薄层浇筑，利用自然流淌形成斜坡”的规定，确定底板混凝土浇筑采用“分层浇筑、一个坡度、斜薄层浇筑、往返推进、两（三）次到顶”的浇灌方法，使混凝土自然流淌形成斜坡。在每条浇筑带的前、中、后布置3道振动棒，前道振动棒布置在底排钢筋处和混凝土的坡脚处，确保混凝土下部的密实；后道振动棒布置在混凝土的卸料点，解决上部混凝土的捣实；中部振动棒使中部混凝土振捣密实，并促进混凝土流动，并进行二次振捣。
浇筑混凝土的接茬必须在第一次浇筑的混凝土初凝前，第二次混凝土将接茬处接上，以防
止产生施工冷缝。
②泵送浇筑混凝土时，不得在同一处连续布料，混凝土自卸料口的自由倾落高度不超过2m,以保证混凝土不发生离析现象。
③混凝土振捣：混凝土浇筑前，选定责任心强、技术好的人员为振捣人员，针对各个部位的浇筑特点，进行详细交底，管理人员跟班作业，检查和监督振捣作业。振捣方法：振动棒移动间距不大于400mm，振捣时间15--30 秒，紧插慢拔，但还应视混凝土表面不再明显下沉、不再出现气泡、表面泛出灰浆为准，而且应插入下层混凝土50mm左右，以消除二层之间的接缝。为增加混凝土的密实度和提高抗裂性能，应采用二次振捣方法。第一次振捣时，由于泵送混凝土塌落度较大自然形成的坡度也较大，因此应在坡顶、坡中和坡脚布置两道振捣器，一道布置在卸料处，主要解决上部混凝土的振捣，另一道布置在混凝土坡脚处，确保下部混凝土的密实。进行第二次振捣的关键是如何确定适宜的振捣时间。适宜的振捣时间是指在混凝土初凝前经振捣后尚能使
