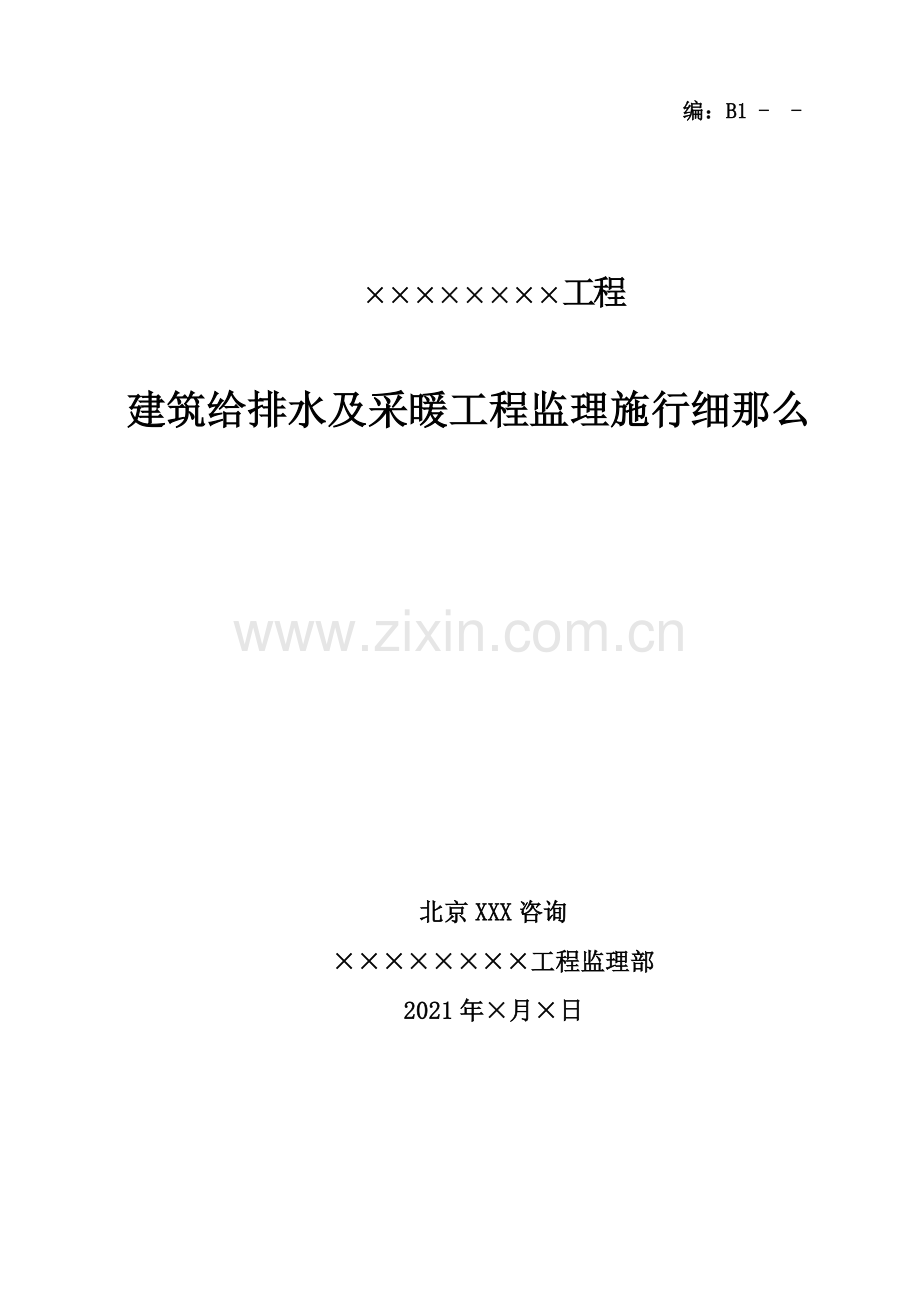

建筑给排水及采暖工程监理实施细则.doc

编：B1 - -

××××××××工程

建筑给排水及采暖工程监理施行细那么

北京XXX咨询
××××××××工程监理部
2021年×月×日

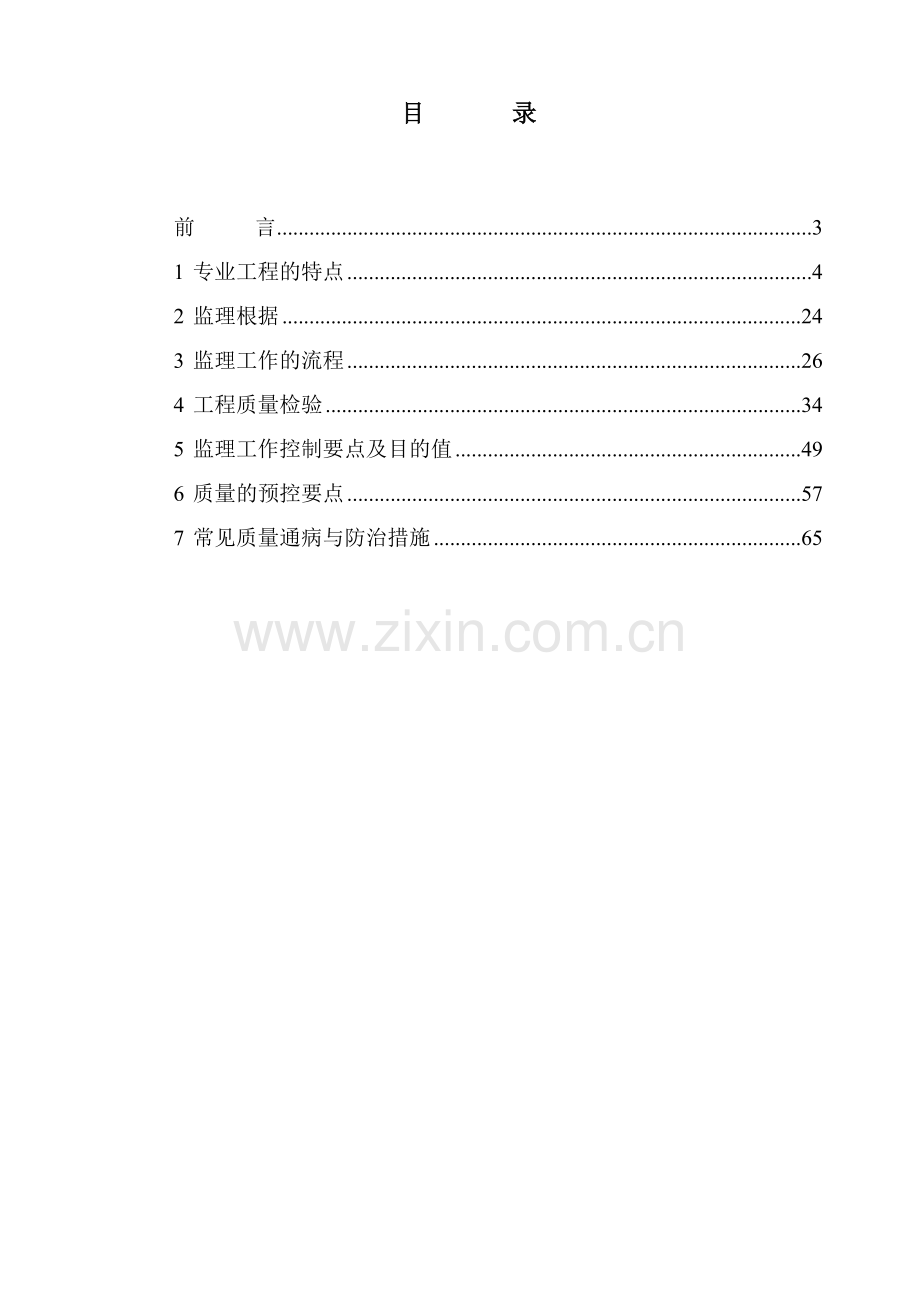

目 录

前 言 3
1 专业工程的特点 4
2 监理根据 24
3 监理工作的流程 26
4 工程质量检验 34
5 监理工作控制要点及目的值 49
6 质量的预控要点 57
7 常见质量通病与防治措施 65

前 言
建筑给排水及采暖分部工程是建筑工程的一个重要的功能分部工程。共有室内给水系统、室内排水系统、室内热水供给系统、卫生器具安装、室内采暖系统、室外给水网、室外排水网、室外供热网、室外供热网、建筑中水系统及泳池系统、供热锅炉从辅助设备安装等十一个子分部工程。含有给水道及配件安装室内消火体系统安装给水设备安装道防腐绝热、排水道及配件安装雨水道及配件安装、道及配件安装辅助设备安装防腐绝热、卫生器具安装卫生器具给水配件安装卫生器具排水道安装、辅助设备及散热器安装金属辐射板安装低温热水地板辐射采暖系统安装系统水比试验及调试消防水泵接合器及室外消火栓安装沟及井室、排水道与井池、通及配件安装系统水压试验及调试、建筑中水系统道及辅助设备安装泳池水系统安装、锅炉安装辅助设备及道安装平安附件安装烘炉、煮炉和试运行换热站安装等分项工程。
根据?建立工程监理?〔GB50319-2000〕?工程建立监理规程?〔DBJ01-41-2002〕“对技术复杂的、专业性较强的工程工程工程监理部应编制监理施行细那么。监理施行细那么应符合监理规划的要求并应结合工程工程的专业特点做到详细、详细、具有可操作性〞的详细要求本工程监理部以设计、?建筑给水排水及采暖工程施工质量验收?〔GB50242-2002〕、?给水排水道工程施工及验收?〔GB50268-97〕以及施工编制的施工组织设计为根据编制本监理施行细那么。
监理工程师的工作目的为：在建筑给排水及采暖分部工程施工中根据监理、规程的要求对给水道及配件安装室内消火体系统安装给水设备安装道防腐绝热、排水道及配件安装雨水道及配件安装、道及配件安装辅助设备安装防腐绝热、卫生器具安装卫生器具给水配件安装卫生器具排水道安装、辅助设备及散热器安装金属辐射板安装低温热水地板辐射采暖系统安装系统水比试验及调试消防水泵接合器及室外消火栓安装沟及井室、排水道与井池、通及配件安装系统水压试验及调试、建筑中水系统道及辅助设备安装泳池水系统安装、锅炉安装辅助设备及道安装平安附件安装烘炉、煮炉和试运行换热站安装等分项工程施工质量进展监理协作参建严格执行现行和地方相关、争取建筑给排水及采暖分部工程施工技术先进、经济合理、平安适用确保建筑给排水及采暖分部工程施工质量及平安。
为了保证建筑给排水及采暖工程平安可靠在建筑给排水及采暖工程全过程中监理工程师必须坚持“〞“平安第一〞的原那么。要以设计专项施工方案、施工验收工程质量验评为根据以质量预控为重点对建筑给排水及采暖工程的人、机、料、法、环等因素进展全面的质量控制采用巡视、旁站、检查、测量和试验等加强关键工序和重点部位的控制坚持质量遵守职业。运用化、化、程序化和科学化的理使建筑给排水及采暖工程到达设计要求和有关的规定使承包全面实现工程工程合同约定的质量目的。

1 专业工程的特点
1.1 建筑给排水及采暖工程是建筑工程的根底
建筑给排水及采暖工程施工前必须具备完备的地质勘察资料及工程附近线、建筑物、构筑物和其他公共设施的构造情况必要时应作施工勘察和调查以确保工程质量及临近建筑的平安。施工勘察要点详见附录A。
施工必须具备相应专业资质并应建立完善的质量理体系和质量检验制度。
从事建筑给排水及采暖工程检测及见证试验的必须具备级以上(含、自治区、直辖)建立行政主部门颁发的资质证书和计量行政主部门颁发的计量认证合格证书。
建筑给排水及采暖工程是分部工程如有必要根据现行?建筑工程施工质量验收统一?GB50300规定可再划分假设干个子分部工程。
施工过程中出现异常情况时应停顿施工由监理或建立组织勘察、设计、施工等有关共同分析情况解决问题消除质量隐患并应形成资料。
2 监理根据
序
名 称
1.
和地方有关工程建立的法律、法规
2.
和地方有关工程建立的技术、和规程
3.
有关部门批准的工程工程和设计
4.
建立与承包签订的建立工程施工合同
5.
建立和监理签订的工程建立监理合同
6.
与专业工程相关的设计和技术、资料
7.
已批准的监理规划
8.
施工组织设计
9.
专项施工方案
10.
专家证
11.
?建立工程监理?GB50319-2000
12.
?工程建立监理规程?DBJ01-41-2002(北京地区)
13.
?建筑工程施工质量验收统一?GB50300-2001
14.
?建筑给水排水及采暖工程施工质量验收?GB50242-2002
15.
?砌体工程施工质量验收?GB50203-2002
16.
?混凝土工程施工质量验收?GB50204-2002
17.
?钢构造工程施工质量验收?GB50205-2001
18.
?给水排水工程钢筋混凝土水池构造设计规程?CECS138:2002
19.
?给水排水工程水塔构造设计规程?CECS139:2002
20.
?泳池和水上乐池给水排水设计规程?CECS14:2002
21.
?居住小区给水排水设计?CECS57:94
22.
?供水用斜?CJ/T35-91
23.
?再生水回用于景观水体的水质?CJ/T95-2000
24.
?生活饮用水水源水质?CJ3020-93
25.
?饮用净水水质?CJ94-1999
26.
?建筑排水硬聚氯乙烯道工程技术规程?CJJ/T29-98
27.
?建筑给水聚乙烯类道工程技术规程?CJJ/T98-2003
28.
?给水排水制图?GB/T50106-2001
29.
?城居民生活用水量?GB/T50331-2002
30.
?室外给水设计?GB50013－2006
31.
?室外排水设计?GB50014－2006
32.
?建筑给水排水设计?GB50015-2003
33.
?室外给水排水和燃气热力工程抗震设计?GB50032-2003
34.
?给水排水工程构筑物构造设计?GB50069-2002
35.
?给水排水道工程施工及验收?GB50268-97
36.
?城排水工程规划?GB50318-2000
37.
?给水排水工程道构造设计?GB50332-2002
38.
?建筑中水设计?GB50336－2002

3 监理工作的流程
3.1 施工方案审批程序
不同意修改后再报
审核以下重点内容：
1. 承包的报批手续和申报程序是否符合要求；
2. 专家证及相应的修改；
3. 施工程序与顺序是否合理采取的施工是否可行质量保证措施是否可靠；
4. 工安排是否符合施工合同规定的开工、开工日；
5. 进度方案能否保证施工的连续性和平衡性；
6. 承包的质量保证体系是否健全；
7. 平安施工防止事故、消防、场区卫生环保、文明施工的保证措施是否安排齐备；
8. 季节施工方案、专项施工方案的可行性、合理性、先进性；
9. 其他必要的内容。
按审定的施工施工方案组织施工
编制工程工程的施工方案并填报?施工组织设计〔方案〕报审表?〔A2〕
承包工程经理部
组织监理人员进展审查
承包工程经理部
承包工程经理部
工程监理部
在?施工组织设计〔方案〕报审表?〔A2〕上签署审核
总监理工程师

3.2 工程材料、构配件和设备质量控制根本程序〔DBJ01-41-2002-〕

承包填写
?工程物资进场报验表?
承包
另 选
监理工程师审核
承包使用
：
1.审核证明资料
2.到厂家考察
3.进场材料报验
4.进展验证
不合格
合格

3.3 分包资格审查根本程序〔DBJ01-41-2002-〕
选择分包
总承包填写
?分包资质报审表?
监理工程师审查
签认审查
总承包与分包
签订施工分包合同
分包进场施工
不同意

3.4 工程隐蔽检查流程

工程隐蔽前
施工
自检合格

自检评定资料及检查
申请报监理工程师
监理审核
评定资料
监理在规定时间
到现场检查
检查合格后进展施工
未经监理检查
不得隐蔽

3.5 工序验收程序

否
是
是
否
工序完工
承包自检
合格否
填写报验单并附资料报请监理工程师验收
监理工程师验收
合格否
签认报验单
下一道工序
补救措施

3.6 分项工程验收工作程序

否

是
是
否
分项工程完工
承包自检
合格否
报请监理办验收
监理工程师验收
合格否
签发分项完工证书
补救措施

3.7 分项、分部签认根本程序〔DBJ01-41-2002-〕
承 包 单 位
到达分项工程报验条件
进 行 自 检
承包填写?分项/分部工程施工报验表?
监理工程师审查
承包继续施工
到达分部工程报验条件
自 检
总监理工程师签认分部工程
承包
进展纠正
不合格
合格
监理工程师签认分项工程
承包
进展纠正
不合格
承包填写?分项/分部工程施工报验表?
合格
监理工程师审查

3.8 工程预检、隐检、分项、分部工程验收程序

合格
不合格
合格
修整后重新报
修整后重新报
分项工程预检
施工人员自检合格
填报?预检/隐检 报验申请表?〔表A4〕
监理工程师检验合格签认?预检/隐检 报验申请表?
进展分项工程验收按规定进展现场平行检验
?分项工程 报验申请表?签批不合格
分项工程完成自检合格报送
已签认的?预检/隐检 报验申请表?
?检验批质量验收记录表?；质量保证资料
?分项工程 报验申请表?
签认?分项工程 报验申请表?
承包施工至分部工程完成自检合格报送
所属?分项工程 报验申请表?
?检验批质量验收记录表?；
?分部工程 报验申请表?
进展分部工程验收
签认?分部工程 报验申请表?
?分部工程 报验申请表?签批不合格
施工人员、专业监理工程师
工程经理部
专业监理工程师
专业监理工程师〔地基验收勘察设计参加〕
承包工程经理部
监理工程师
监理工程师
总监理工程师主持专业监理工程师参加。根底及主体构造验收时建立、设计参加
总监理工程师
不合格

3.9 工程验收工作程序

承包自检合格
填报?工程开工预验收报验表?
监理工程师核查质量控制资料
监理进展开工预验收
监理向建立
提交工程质量评估
参加由建立组织的开工验收
在工程验收记录上签字
承包进展整改
工程监理部签发
?监理?
有缺陷
总监理工程师签发
?开工移交证书?

3.10 设计变更、洽商理程序
建立或设计
提出工程变更
承包提出工程变更
总监理工程师审查签认
设计签发
设计变更
建立审查签认
必要时
必要时
建立予以签认
工程监理部发出会签的?工程变更单?
承包施行工程变更
承包向工程监理部提交
?工程变更费用报审表?
监理工程师审核总监理工程师签认
建立审批
不同意

4 工程质量检验
4.1 室内排水道及配件安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
排水道灌水试验
隐蔽或埋地的排水道在隐蔽前作灌水试验其灌水高度应不低于底层卫生器具的上边缘或底层地面高度
满水15min水面下降后再灌满观察5min,液面不降道及接口无渗漏为合格
全数检查
2.
生活污水铸铁塑料坡度
生活污水铸铁道的坡度
程度尺\拉线尺量检查
抽查10不少于10处
径(mm)
坡度(‰)
最小坡度(‰)
50
35
25
75
25
15
100
20
12
125
15
10
150
10
7
200
8
5
生活污水塑料道的坡度
径(mm)
坡度(‰)
最小坡度(‰)
50
25
12
75
15
8
100
12
6
125
10
5
160
7
4
3.
排水塑料安装伸缩节
排水塑料必须按设计要求及位置装设伸缩节。如设计无要求时伸缩节间距不得大于4m。高层建筑中明设排水塑料道应按设计要求设置阻火圈或防火套
观察检查
4.
立程度通球试验
排水主立及程度干道均应做通球试验通球球径不小于排水道的2/3通球必须到达100％
通球检查
全数检查

1.
生活污水道上设检查口和清扫口
1在立上应每隔一层设置一个检查口但在最底层和有卫生器具的层必须设置。如两层建筑时可仅在底层设置立检查口；如有乙字弯时那么在该层乙字弯的上部设置检查口。检查口中心高度距操作地面—般为lm允许偏向土20mm；检查口的朝向应便于检修。暗装立在检查口处应安装检修门。
2在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横上应设置清扫口。
当污水在楼板下悬吊敷设时可将清扫口设在上一层楼地面上污水起点的清扫口与道相垂直的墙面间隔 不得小于200mm；假设污水起点设置堵头代替清扫口时与培面间隔 不得小于400mm.
3在转角小于135°的污水横上应设置检查口或清扫口。
4污水横的直线段应按设计要求的间隔 设置检查口或清扫口。
埋在地下或地板下的排水道的检查口应设在检查井内。井底外表标高与检查口的法兰相平井底外表应有5％坡度坡向检查口
观察和尺量检查
抽查10不少于10处
2.
金属和塑料支、吊架安装
金属排水道上的吊钩或卡箍应固定在承重构造上.固定件间距：横不大于2m;立不大于3m。楼层高度小于或等于4m立可安装1个固定件。立底部的弯处应设支墩或采取固定措施
尺量检查
抽查10不少于10处
排水塑料道支吊架间距
径(mm)
50
75
110
125
160
立
1.2
1.5
2.0
2.0
2.0
横
0.5
0.75
1.10
1.30
1.6
3.
排水通汽安装
l通气应高出屋面300mm但必须大于积雪厚度。
2在通气出口4m以内有门、窃时通气应高出门、窗顶600mm或引向无门、窗一侧。
3在经常有人停留的平屋顶上通气应高出屋面2m并应根据防雷要求设置防雷装置。
4屋顶有隔热层应从隔热层板面算起。
观察和尺量检查
抽查10不少于10处
4.
医院污水和饮食业工艺排水
安装未经消处理的医院含菌污水道不得与其他排水道直接连接
饮食业工艺设备引出的排水及饮用水水箱的溢流不得与污水道直接连接并应留出下小于100mm的隔断空间
观察和尺量检查
5.
室内排水道安装
通向室外的排水穿过墙壁或根底必须下返时应采用45°三通和45°弯头连接并应在垂直段顶部设置清扫口
由室内通向室外排水检查井的排水井内引人应高于排出或两顶相平并有不小于90°的水流转角如跌落差大于300——可不受角度限制
用于室内排水的程度道与程度道、程度道与立的连接应采用45°三通和45°四通和90°斜三通或90°斜四通。立与排出端部的连接应采用两个45°弯头或曲率半径不小于4倍径的90°弯头
观察和尺量检查
6.
排水安装允许偏向
坐标
15mm
用水准仪(程度尺)、直尺、拉线和尺量检查
抽查10不少于10处
标高
±15mm
横纵横方向弯曲
铸铁
每1m
≯1mm
全长〔25m以上〕
≯25mm
钢
每1m
径≤100mm
1mm
径>100mm
1.5mm
全长〔25m以上〕
径≤100mm
≯25mm
径>100mm
≯38mm
塑料
每1m
1.5mm
全长〔25m以上〕
≯38mm
钢筋混凝土
每1m
3mm
全长〔25m以上〕
≯75mm
立垂直度
铸铁
每1m
3mm
全长〔5m以上〕
≯15mm
钢
每1m
3mm
全长〔5m以上〕
≯10mm
塑料
每1m
3mm
全长〔5m以上〕
≯15mm

4.2 雨水道及配件安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
室内雨水道灌水试验
安装在室内的雨水道安装后应做灌水试验灌水高度必须到每根立L部的雨水斗
灌水试验持续lh不渗不漏
全数检查
2.
塑料雨水安装伸缩节
雨水道如采用塑料其伸缩节安装应符合设计要求
对照图纸检查
抽查10不少于10处
3.
地下埋设雨水道最小坡度
50mm
20‰
程度尺、拉线尺量检查
75mm
15‰
100mm
8‰
125mm
6‰
150mm
5‰
200～400mm
4‰
悬吊雨水最小坡度≤5‰

一般工程
1.
雨水不得与生活污水相连接
雨水道不得与生活污水道相连接
观察检查
2.
雨水斗安装
雨水斗的连接应固定在屋面承重构造上。雨水斗边缘与屋面相连处应严不漏。连接收径当设计无要求时不得小于100mm
观察和尺量检查
3.
悬吊前检查口间距
≤150≯15m
拉线、尺量检查
≥200≯20m
4.
焊缝允许偏向
焊口平直度
壁厚10mm以内
壁厚1/4
焊接检验尺和标卡尺检查
焊缝加强面
高度
+1mm
宽度
咬边
深度
小于0.5mm
长度
连续长度
25mm
总长度〔两侧〕
小于焊缝长度的10
5.
雨水道安装的允许偏向同室内排水
工程
允许偏向(mm)
用水准仪(程度尺)、直尺、拉线和尺量检查
坐标
15
标高
±15
横纵横方向弯曲
铸铁
每1m
≯1
全长〔25 mm以上〕
≯25
钢
每1m
径小于或等于100mm
1
径大于100 mm
1.5
全长〔25m以上〕
径小于或等于100 mm
≯25
径大于100 mm
≯308
塑料
每1 m
1.5
全长〔25 mm以上〕
≯38
钢筋混凝土混凝土
每1 m
3
全长〔25 mm以上〕
≯75
立垂直度
铸铁
每1 m
3
全长〔25 mm以上〕
≯15
钢
每1 m
3
全长〔25 mm以上〕
≯10
塑料
每1 m
3
全长〔25 mm以上〕
≯15

4.3 室内热水道及配件安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
热水供给系统道水压试验
热水供给系统安装完毕道保温之前进展水压试验。试验压力应符合设计要求。当设计未注明时热水供给系统水压试验压力应为系统顶点的工作压力加0．1MPa同时在系统顶点的试验压力不小于0．3MPa
钢或复合道系统试验压力下10min内压力降不大于0．02MPa然后降至工作压力检查压力应不降且不渗不漏；塑料道系统在试验压力下稳压lh压力降不得超过0．05MPa然后在工作压力1．15倍状态下稳压Zh压力降不低0.03MPa连接处不得渗漏
全数检查
2.
热水供给系统道安装补偿器
热水供给道应尽量利用自然弯补偿热伸缩直线段过长那么应设置补偿器。补偿器型式、规格、位置应符合设计要求并按有关规定进展预拉伸
对照设计图纸检查
3.
热水供给系统道冲洗
热水供给系统开工后必须进展冲洗
现场观察检查
一般工程
1.
道安装坡度
道安装坡度应符合设计规定
程度尺、拉线尺量检查
抽查10不少于10处
2.
温度控制器和阀门安装
温度控制器及阀门应安装在便于观察和维护的位置
观察检查
3.
道安装允许偏向
程度道纵横方向弯曲
钢
每m
1mm
用程度尺、直尺、拉线和尺量检查
全长25m以上
≯25mm
塑料复合
每m
1.5mm
全长25m以上
≯25mm
立垂直度
钢
每m
3mm
全长25m以上
≯8mm
塑料复合
每m
2mm
全长25m以上
≯8mm
成排道和成排阀门
在同一平面上间距
3mm
4.
保温层允许偏向
厚度
+0.1δ、-0.05δ
用钢针刺入、2m靠尺和楔形塞尺检查
外表平整度
卷材
5mm
涂沫
10mm

4.4 热水供给系统辅助设备安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
热交换器,太能热水器排和水箱等水压和灌水试验
在安装太能集热器玻璃前应对集热排和上、下集作水压试验试验压力为工作压力的1.5倍。
热交换器应以工作压力的1.5倍作水压试验。蒸汽部分应不低于蒸汽供汽压力加0.3Mpa；热水部分应不低于0.4MPa
敞口水箱的满水试验和闭水箱〔罐〕的水压试验必须符合设计与GB50242-2002 建筑给水排水及采暖工程施工质量验收的规定
满水试验静置24h试验压力下10min内压力不降不渗不漏
全数检查
2.
水泵根底
水泵就位前的根底混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计要求
对照图纸用仪器和尺量检查
3.
水泵试运转温升
水泵试运转的轴承温升必须符合设备说明书的规定
温度计实测检查
一般工程
1.
太能热水器安装
安装固定式太能热水器,朝向应正南。如条件限制时其偏移角不得大于15°。集热器的倾角对于春、夏、秋三个季节使用的应采用当地纬度为倾角；假设以夏季为主可比当地纬度减少10°
观察和分度仪检查
抽查10不少于10处
2.
太能热水器的循环道坡度
由集热器上、下集接往热水箱的循环道应有不小于5‰的坡度
尺量检查
3.
水箱底部与上集水间距
自然循环的热水箱底部与集热器上集之间的间隔 为0.3～1.0m
尺量检查
4.
集热排安装紧固
制作吸热钢板凹槽时其圆度应准确间距应一致。安装集热排时应用卡箍和钢丝紧固在钢板凹槽内
手扳和尺量检查
5.
热水器最低处安泄水装置
太能热水器的最低处应安装泄水装置
观察检查
6.
太能热水器上、下集箱道保温防冻
热水箱及上、下集等循环道均应保温
凡以水作介质的太能热水器在0℃以下地区使用应采取防冻措施
观察检查
7.
设备安装允许偏向
静置
设备
坐标
15mm

用经纬仪水准仪拉线和尺量检查在联轴器互相垂直位置上百分表或测微螺钉和塞尺检查
标高
±5mm

垂直度每m
5mm

离心式水泵
立式水泵垂直度每m
0.1mm

卧式水泵程度度每m
0.1mm

同心度联轴器
轴向倾斜〔每m〕
0.8mm
径向位移
0.1mm
8.
热水器安装允许偏向
标高
中心线距地面mm
±20mm
尺量、分度仪检查
朝向
偏移角
不大于15º

4.5 卫生器具及给水配件安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
卫生器具满水试验和通水试验
卫生器具交工前应做满水和通水试验
满水后各连接件不渗不漏；通水试验给、排水畅通
全数检查
2.
排水栓与地漏安装
排水栓和地漏的安装应平正、结实低于排水外表周边无渗漏。地漏水封高度不得小于50mm
试水观察检查
3.
卫生器具给水配件
卫生器具给水配件应完好无损伤接口严启闭部分灵敏。
观察及手扳检查
抽查10不少于10处

1.
卫生器具安装允许偏向
坐标
单独器具
10mm
拉线、吊线、程度尺和尺量检查
成排器具
5mm
标高
单独器具
±15mm
成排器具
±10mm
器具程度度
2mm
器具垂直度
3mm
2.
给水配件安装允许偏向
高、低水箱、阀角及截止阀水嘴
±10mm
尺量检查
淋浴器喷头下沿
±15mm
浴盆软淋浴器挂钩
±20mm
3.
浴盆检修门、小便槽冲洗安装
有饰面的浴盆应留有通向浴盆排水口的检修门、小便槽冲洗应采用镀锌钢或硬质塑料。冲洗孔应斜向下方安装冲洗水流同墙面成45°角。镀锌钢钻孔后应进展二次镀锌
观察检查
4.
卫生器具的支、托架
卫生器具的支、托架必须防腐良好安装平整、结实与器具接触严、平稳

5.
浴盆淋浴器挂钩高度
浴盆软淋浴器挂钩的高度如设计无要求应距地面1.8m
尺量检查

4.6 卫生器具排水道安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
器具受水口与立,道与楼板接合
与排水横连接的各卫生器具的受水口和立均应采取妥善可靠的固定措施；道与楼板的接合部位应采取结实可靠的防渗、防漏措施
观察和手扳检查
全数检查
2.
连接排水应严其支托架安装
连接卫生器具的排水道接口应严下漏其固定支架、卡等支撑位置应正确、结实与道的接触应平整
观察及通水检查
一般工程
1.
安装允许偏向
横弯曲度
每1m长
2mm
用程度尺、尺量检查
抽查10不少于10处
横长度≤10m,全长
<8mm
横长度>10m,全长
10mm
卫生器具排水口及横支的纵横坐标
单独器具
10mm
成排器具
5mm
卫生器具接口标高
单独器具
±10mm
成排器具
±5mm
2.
排水最小坡度
污水盆(池)
50mm
25‰
用程度尺和尺量检查
单、双格洗涤盆〔池〕
50mm
25‰
洗手盆、洗脸盆
32～50mm
20‰
浴盆
50mm
20‰
淋浴器
50mm
20‰
大便器
上下水箱
100mm
12‰
自闭式冲洗阀
100mm
12‰
拉式冲洗阀
100mm
12‰
小便器
冲洗阀
40～50mm
20‰
自动冲洗水箱
40～50mm
20‰
化验盆〔无塞〕
40～50mm
25‰
净身器
40～50mm
20‰
饮水器
20～50mm
10‰～20‰
家用洗衣机
50〔软为30〕

4.7 室内采暖道及配件安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
道安装坡度
气、水同向流动的热水采暖道和汽、水同向流动的蒸汽道及凝结水道坡度应为3‰不昙小于2‰
气、水边向流动的补十平区竹的和汽、水逆向流动的蒸汽道．坡度不应小于5‰．
散热器支的坡度应为1％坡向应利于排气和泄水。
观察程度尺、拉线、尺量检查
全数检查
2.
采暖系统水压试验
蒸汽、热水采暖系统应以系统顶点工作压力加0.1MPa作水压试验同时在系统顶点的试验压力不小于0.3MPa。
高温热水es采暖系统．试验压力应为系统顶点 工作压力加0.4MPa。
使用塑料及复合的热水采暖系统；应以系统顶点工作压力加0.2MPa作水压试验同时在系统顶点的试验压力不小于0.4MPa。
使用钢及复合的采暖系统应在试验压力下10min内压力降不大干0.02MPa降至工作压力后检查不渗、不漏;使用塑料的采暖系统应在试验压力下1h内压力降不大干0.05MPa然后降压至工作压力的1.15倍稳压2h压力降不大于0.03MPa同时各连接处不渗、不漏
3.
采暖系统冲洗、试运行和调试
系统试压合格后应对系统进展冲洗并清扫过滤器及除污器。
现场观察直至排出水不含泥沙、铁屑等杂质且水色不浑浊为合格
系统冲洗完毕应充水、加热进展试运行和调试。
观察、测量室温应满足设计要求
4.
补偿器的制作、安装及预拉伸
补偿器的型、安装位置及预拉伸和固定支架的构造及安装位置应符合设计要求。
对照图纸现场观察并查验预拉伸记录
抽查10不少于10处
方形补偿器制作时应用整根无缝钢煨制如需要接回其接口应设在垂直臂的中间位置且接回必须焊接
观察检查
方形补偿器应程度安装并与道的坡度一致；如其臂长方向垂直安装必须设排气及泄水装置
观察检查
5.
平衡阀、调节阀、减压阀安装
补偿器的型、安装位置及预拉伸和固定支架的构造及安装位置应符合设计要求
对照图纸现场观察并查验预拉伸记录
平衡阀及调节阀型、规格、公称压力及安装位置应符合设计要求。安装完后应根据系统平衡要求进展调试并作出标志
对照图纸查验合格证并现场
一般工程
1.
热量表、疏水器、除污器、等安装
热量表、疏水器、除污器、过滤器及阀门的型、规格、公称压力及安装位置应符合设计要求。
对照图纸查验合格证
2.
钢焊接
工程
允许偏向
焊接检验尺和标卡尺检查
焊口平直度
壁厚10mm以内
壁厚1/4
焊缝加强面
高度
+1 m m
宽度

咬边
深度
小于0.5 m m
长度
连续长度
25 m m
总长度(两侧)
小于焊缝长度的10
3.
采暖入口及分户计量入户装置安装
采暖系统人口装置及分户热计量系统人户装置应符合设计要求。安装位置应便于检修、维护和观察。
现场观察
4.
道连接及散热器支安装
散热器支长度超过1.5m时应在支上安装卡
尺量和观察检查
上供下回式系统的热水于变径应顶平偏心连接蒸汽干变径应底平偏心连接
观察检查
在道干上焊接垂直或程度分支道时干开孔所产生的钢渣及壁等废弃物不得残留内且分支道在焊接时不得插入于内
观察检查
膨胀水箱的膨胀及循环上不得安装阀门
观察检查
当采暖热媒为110℃～130℃的高温水时道可拆卸件应使用法兰不得使用长丝和活接头。法兰垫料应使用耐热橡胶板
观察和查验进料单
焊接钢径大于32mm 的道转弯在作为自然补偿时应使用煨弯。塑料及复合除必须使用直角弯头的场合外应使用道直接弯曲转弯
观察检查
5.
道及金属支架的防腐
道、金属支架和设备的防腐和涂漆应着良好无脱皮、起泡、流淌和漏涂缺陷
现场观察检查
6.
道安装允许偏向
横道纵、横方向弯曲〔mm〕
每m
径≤100mm
1
用程度尺、直尺、拉线和尺量检查
抽查10不少于10处
径>100mm
1.5
全长〔25m以上〕
径≤100mm
≯13
径>100mm
≯25
立垂直度〔mm〕
每m
2
全长〔5m以上〕
≯10
弯
椭圆率
径≤100mm
10
径>100mm
8
折皱不平度(mm)
径≤100mm
4
径>100mm
5
7.
道保温允许偏向
厚度
+0.1δ
-0.05δ
用钢针刺入、2m靠尺和楔形塞尺检查
外表平整度(mm)
卷材
5
涂料
10

4.8 室内采暖辅助设备及散热器及金属辐射板安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
散热器水压试验
散热器组对后以及整组出厂的散热器在安装之前应作水压试验。试验压力如设计无要求时应为工作压力的1．5倍；但不小于0.6Mpa
试验时间为2～3min压力不降且不渗不漏
全数检查
2.
金属辐射板水压试验
辐射板在安装前应作水压试验如设计无要求时试验压力应为工作压力1.5倍但不得小于0.6MPa
试验压力下2～3min压力不降且不渗不漏
3.
金属辐射板安装
程度安装的辐射扳应有不小于5％的坡度玻向
程度尺、拉线和尺量检查
抽查10不少于10处
辐射板道及带状辐射板之间的连接应使用法兰连接
4.
水泵、水箱安装
水泵就位前的根底混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定
对照图纸用仪器和尺量检查
敞口水箱的满水试验和闭水箱〔罐〕的水压试验必须符合设计与的规定
满水试验静置24h观察不渗不漏；水压试验在试验压力下10min压力不降不渗不漏
热交换器应以工作压力的1．5 倍作水压试验蒸汽部分应不低于蒸汽供汽压力加0．3Mpa；热部分应不低于0．4 Mpa
在试验压力下保持10min压力不降
一般工程
1.
散热器的组对
散热器组对应平直严组对后的平直度应符合
观察、拉线和尺量检查
散热器类型
片数
允许偏向〔MM〕

长翼型
2~4
4
5~7
6
铸铁片式
钢制片式
3~15
4
16~25
6
组对散热器的垫片应符合以下规定：
组对散热器垫片应使用成品组对后垫片外露不应大于lmm。
散热器垫片材质当设计无要求时应采用耐热橡胶。

2.
散热器的安装
散热器支架、托架安装位置应准确埋设结实。散热器支架、托架数量应符合设计或说明书要求。
现场清点、尺量检查
散热器型式
安装方式
每组片数
上部托钩或卡架数
下部托钩或卡架数
长翼型
挂墙
2~4
1
2
5
2
2
6
2
3
7
2
4
柱型柱翼型
挂墙
3~8
1
2
9~12
1
3
13~16
2
4
17~20
2
5
21~25
2
6
柱型柱翼型
带足落地
3~8
1
-
8~12
1
-
13~16
2
-
17~20
2
-
21~25
2
-
散热器反面与装饰后的墙内外表安装间隔 应符合设计或说明书要求。如设计本注明应为30mm
3.
散热器外表防腐涂漆
铸铁或钢制散热器外表的防腐及面漆应附着良好色泽均匀无脱落、起泡、流淌和漏涂缺陷。
现场观察
4.
散热器允许偏向
散热器反面与墙内外表间隔
3mm
吊线和尺量
与窗中心线或设计定位尺寸
20mm
散热器垂直度
3mm

4.9 低温热水地板辐射采暖安装工程
项别
工程
质量
检查
检查数量
主控工程
1.
加热盘埋地
地面下敷设的盘理地部分不应有接头
隐蔽前现场
全数检查
2.
加热盘水压试验
盘隐蔽前必须进展水压试验试驻压力为工作压力的1.5倍但不小于0.6MPa
稳压1h内压力降不大于0.05MPa且不渗不漏
3.
加热盘弯曲的曲率半径
加热盘弯曲部分不得出现硬折弯现象曲率半径应符合以下规定1塑料：不应小于道外径的8倍。2复合：不应小于道外径的5倍。
尺量检查
抽查10不少于10处
一般工程
1.
分、集水器规格及安装
分、集水器型、规格、公称压力及安装位置、高度等应符合设计要求
对照图纸及说明书尺量检查
2.
加热盘安装
加热盘径、间距和长度应符合设计要求。间距偏向不大于±10mm
拉线和尺量检查
3.
防潮层、防水层、隔热层、伸缩缝
防潮层、防水层、隔热层及伸缩缝应符合设计要求
填充层浇灌前观察检查
4.
填充层混凝土强度
填充层强度
