住宅小区工程钢筋技术交底.doc

技 术 交 底 记 录
编

表C2-1
工程名称
元亨苑住宅小区6＃楼工程
交底日
2005年03月15日
施工
中国新兴建立开发总二
元亨苑经理部
分项工程名称
钢筋
交底提要
钢筋技术交底
交底内容：钢筋加工的相关材料、机具准备、施工工艺及质量要求。
一、施工部署
因现场场地有限根底施工完毕后应抓紧时间进展回填土布置临时设施。方案分两次安排构造验收；各专业同步配合及时穿插。
根底部分施工以后浇带为界划分为七个施工段主体构造以后浇带和变形缝为界划分首层至四层构造施工时划分八个流水段进展施工；五层至十一层构造施工时划分五个流水段进展施工；十二层至十四层部分构造施工时Ⅰ、Ⅱ段各划分为两个小流水段。十五层至二十层构造施工时Ⅰ段划分为两个小流水段。
二、现场机械
序
机械名称
型
数量
进场时间
1
电焊机
BX1-630-32A
2台
05.4.01
2
钢筋切断机
FGQ40AB
3台
05.4.01
3
钢筋弯曲机
GW40A
4台
05.4.01
4
钢筋套丝机
GGZL-40A
8台
05.4.01
5
钢筋调直机
CT4-14
1台
05.4.01
6
滚轧直螺纹机
GY-40
8套
05.4.01
三、施工准备
1、钢筋规格：
HPB235钢筋：φ6、φ8、φ10、φ12；
HRB335钢筋：Φ10、Φ12、Φ14、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ32、
Φ40；
HRB400钢筋：16、18、20、22、25、28、32。
审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。

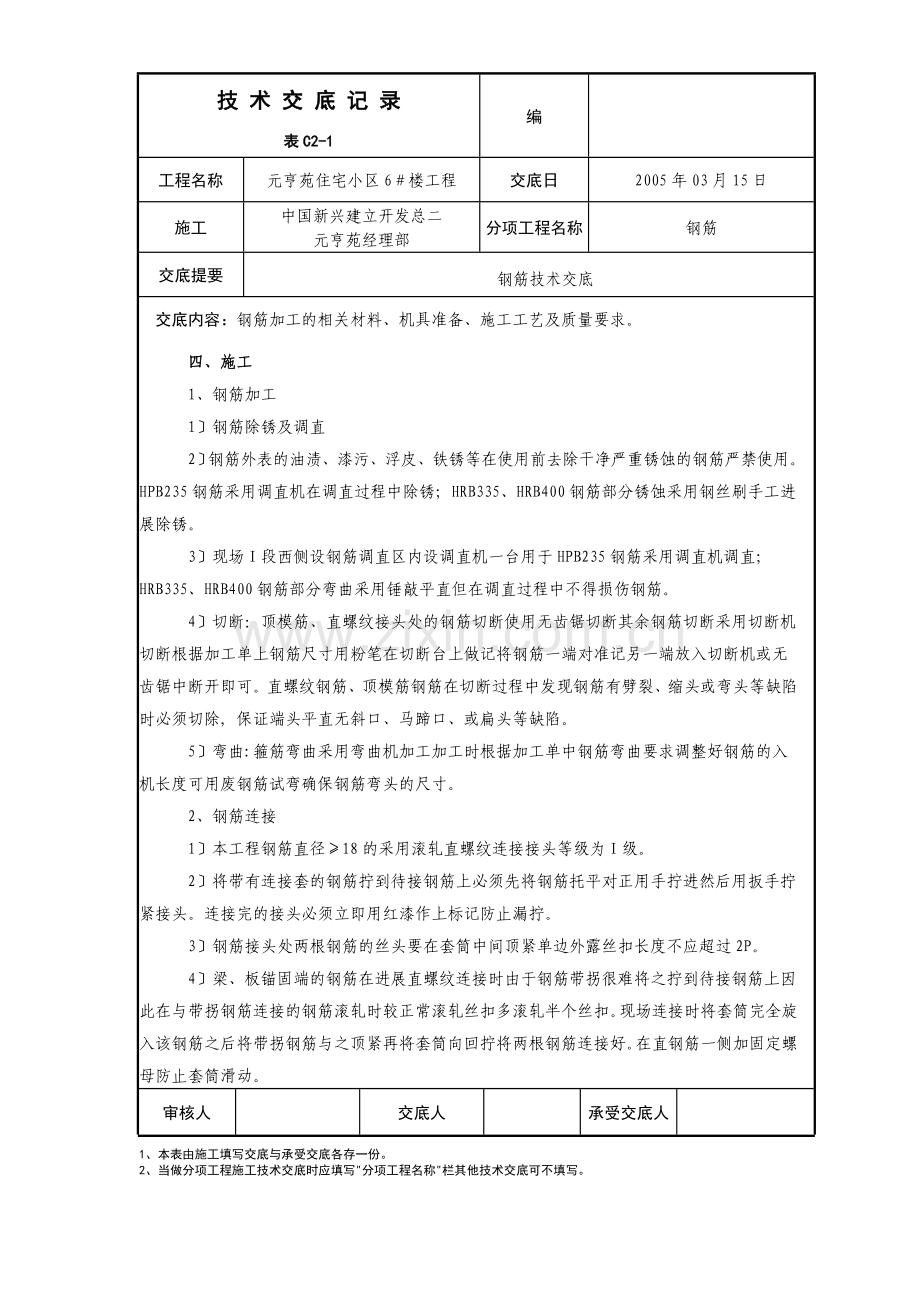

技 术 交 底 记 录
编

表C2-1
工程名称
元亨苑住宅小区6＃楼工程
交底日
2005年03月15日
施工
中国新兴建立开发总二
元亨苑经理部
分项工程名称
钢筋
交底提要
钢筋技术交底
交底内容：钢筋加工的相关材料、机具准备、施工工艺及质量要求。
四、施工
1、钢筋加工
1〕钢筋除锈及调直
2〕钢筋外表的油渍、漆污、浮皮、铁锈等在使用前去除干净严重锈蚀的钢筋严禁使用。HPB235钢筋采用调直机在调直过程中除锈；HRB335、HRB400钢筋部分锈蚀采用钢丝刷手工进展除锈。
3〕现场Ⅰ段西侧设钢筋调直区内设调直机一台用于HPB235钢筋采用调直机调直；HRB335、HRB400钢筋部分弯曲采用锤敲平直但在调直过程中不得损伤钢筋。
4〕切断：顶模筋、直螺纹接头处的钢筋切断使用无齿锯切断其余钢筋切断采用切断机切断根据加工单上钢筋尺寸用粉笔在切断台上做记将钢筋一端对准记另一端放入切断机或无齿锯中断开即可。直螺纹钢筋、顶模筋钢筋在切断过程中发现钢筋有劈裂、缩头或弯头等缺陷时必须切除, 保证端头平直无斜口、马蹄口、或扁头等缺陷。
5〕弯曲:箍筋弯曲采用弯曲机加工加工时根据加工单中钢筋弯曲要求调整好钢筋的入机长度可用废钢筋试弯确保钢筋弯头的尺寸。
2、钢筋连接
1〕本工程钢筋直径≥18的采用滚轧直螺纹连接接头等级为Ⅰ级。
2〕将带有连接套的钢筋拧到待接钢筋上必须先将钢筋托平对正用手拧进然后用扳手拧紧接头。连接完的接头必须立即用红漆作上标记防止漏拧。
3〕钢筋接头处两根钢筋的丝头要在套筒中间顶紧单边外露丝扣长度不应超过2P。
4〕梁、板锚固端的钢筋在进展直螺纹连接时由于钢筋带拐很难将之拧到待接钢筋上因此在与带拐钢筋连接的钢筋滚轧时较正常滚轧丝扣多滚轧半个丝扣。现场连接时将套筒完全旋入该钢筋之后将带拐钢筋与之顶紧再将套筒向回拧将两根钢筋连接好。在直钢筋一侧加固定螺母防止套筒滑动。
审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。
技 术 交 底 记 录
编

表C2-1
工程名称
元亨苑住宅小区6＃楼工程
交底日
2005年03月15日
施工
中国新兴建立开发总二
元亨苑经理部
分项工程名称
钢筋
交底提要
钢筋技术交底
交底内容：钢筋加工的相关材料、机具准备、施工工艺及质量要求。
3、钢筋绑扎
1〕底板钢筋绑扎工艺流程：测量放线→铺放底层网片钢筋→绑扎地梁钢筋→放垫块®安放支架(马凳) →敷设专业线→绑扎上层网片钢筋→墙、柱插筋→申报隐检→隐检签证。
2〕柱钢筋绑扎工艺流程：柱定位放线→调整主筋位置→套柱箍筋→连接竖向受力筋→画箍筋间距线→绑扎箍筋→隐检验收。
3〕墙体钢筋绑扎工艺流程：清理、调整预留搭接筋→绑暗柱→绑门窗洞口连梁钢筋→绑墙体竖筋→弹线绑墙体程度筋→绑扎“双F卡〞→绑拉筋和洞口加筋。
4〕框架梁钢筋绑扎工艺流程：梁定位放线→安放梁底模→画主次梁箍筋间距→放主梁、次梁箍筋→穿主梁底层纵筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层主筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎→隐检。
5〕顶板钢筋绑扎工艺流程：顶板支模→清理模板→顶板放轴线及墙体线、墙体控制线→弹钢筋就位线→绑扎底层钢筋→安放垫块→专业线及预留孔洞施工→安放马凳→绑扎上层钢筋及负弯矩钢筋→调整马凳和板、墙、柱钢筋→隐检验收。
4、钢筋节点、构造要求参见设计图纸及03G101图集施工。
5、钢筋试验
1〕套筒检验：套筒的检验以500个为一个检验批每批按10％抽检抽检合格率应大于或等于95％否那么应抽取双倍数量重新检验 假设复检合格率仍小于95％那么该检验批应逐个检查合格的方可使用。
2〕接头试验：接头的现场检验按验收批进展。同一施工条件下采用同一批材料的同等级、同型式、同规格接头以500个为一个验收批进展检验与验收缺乏500个也作为一个验收批。对接头的每一验收批必须在工程构造中随机截取3个接头试件作抗拉强度试验。当3个接头试件的抗拉强度均符合要求时该验收批合格。如有1个试件的强度不符合要求应再取6个试件进展复检。复检中如仍有1个试件的强度不符合要求那么该验收批评为不合格。
审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。
技 术 交 底 记 录
编

表C2-1
工程名称
元亨苑住宅小区6＃楼工程
交底日
2005年03月15日
施工
中国新兴建立开发总二
元亨苑经理部
分项工程名称
钢筋
交底提要
钢筋技术交底
交底内容：钢筋加工的相关材料、机具准备、施工工艺及质量要求。
五、钢筋定位措施
1〕底板钢筋定位：底板钢筋上下铁之间设置马凳,马凳采用Φ22-Φ28钢筋加工间距1000mm马凳长1500mm宽500mm马凳高度＝板厚-上下保护层厚度-板下层下铁钢筋直径-板上铁钢筋直径之和保证板筋不下塌。
2〕柱钢筋定位：在柱模板上口标高处设柱主筋内撑浇筑完混凝土后撤除卡具。柱插筋上口用定型钢筋框固定钢筋卡间距同柱主筋间距上下截面不变的柱钢筋框可以重复使用。定距框用现场Ф25的钢筋头加工卡具采用Φ20钢筋制成。
3〕墙体钢筋定位：墙体钢筋网片间的间隔 采用双F卡定位双F卡必须绑扎在受力钢筋上且结实双F卡横档间距为墙体程度钢筋间距双F卡梅花形布置。程度方向在墙体模板上口加设程度梯子筋〔定距框〕对墙体上部竖筋准确定位同时控制保护层可周转使用程度梯子筋规格同墙筋。
4〕梁钢筋定位：梁两排主筋间用同直径的钢筋垫块隔开同排主筋间采用塑料垫块隔开保证净距上部下排钢筋采用火烧丝绑扎固定保证高度。
5〕顶板钢筋定位：楼板钢筋为确保钢筋间距符合设计要求板钢筋采用三角形马凳铁做支撑。马凳用Φ16-Φ20钢筋加工间距1000mm马凳长1500mm支架宽300mm马凳高度＝板厚-上下保护层厚度-板下层下铁钢筋直径-板上铁钢筋直径之和。
六、质量要求
1〕主控工程
〔1〕钢筋及钢筋接头的品种和质量必须符合设计要求和有关规定。
〔2〕钢筋外表必须清洁带有颗粒状或片状老锈严禁使用。
〔3〕钢筋的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合图纸设计要求规定。
审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。
技 术 交 底 记 录
编

表C2-1
工程名称
元亨苑住宅小区6＃楼工程
交底日
2005年03月15日
施工
中国新兴建立开发总二
元亨苑经理部
分项工程名称
钢筋
交底提要
钢筋技术交底
交底内容：钢筋加工的相关材料、机具准备、施工工艺及质量要求。
2〕一般工程
〔1〕绑扎钢筋严禁有缺扣、松扣。
〔2〕弯钩的朝向应正确绑扎接头应符合施工的规定每个搭接长度不小于设计图纸及的规定值。
〔3〕箍筋朝向正确弯钩角度135°平直长度不小于10d。
〔4〕滚轧直螺纹套筒连接接头质量要求。
A钢筋的规格必须和套筒的规格一致并确保丝头和套筒的丝扣干净、无损。
B两连接钢筋端面处于套筒正中位置偏向小于1倍螺距。
C连接好的接头丝头外露长度：外露整扣不多余1个外露不完好扣不多余3个。
七、施工现场平安文明措施
1〕现场内坑、井、沟根据大小情况采取必要的封、挡、拦护措施间设灯警示以保人机平安。
2〕现场内、外狭窄通道处均要设平安防护棚钢支撑按构造设计上满铺5cm厚脚手板高度不低于4m。钢筋吊运有专人指挥保证施工现场平安有序。
3〕建筑物出入口搭设3～6m宽于出入通道侧必须封严。
4〕制定奖罚制度凡违背操作规程和有关规定的要重罚。机械保养较好未影响施工作业的适当予以奖励。
5〕临时配电
施工用主电缆提早环现场暗埋减少明线地面上段醒目警示以防破坏。现场用电设备要有合格证、铭牌使用负荷不得超铭牌要求。非专业持证电工不得动用电气设备接修电气机具、线缆。
审核人

交底人

承受交底人

1、本表由施工填写交底与承受交底各存一份。
2、当做分项工程施工技术交底时应填写"分项工程名称"栏其他技术交底可不填写。
