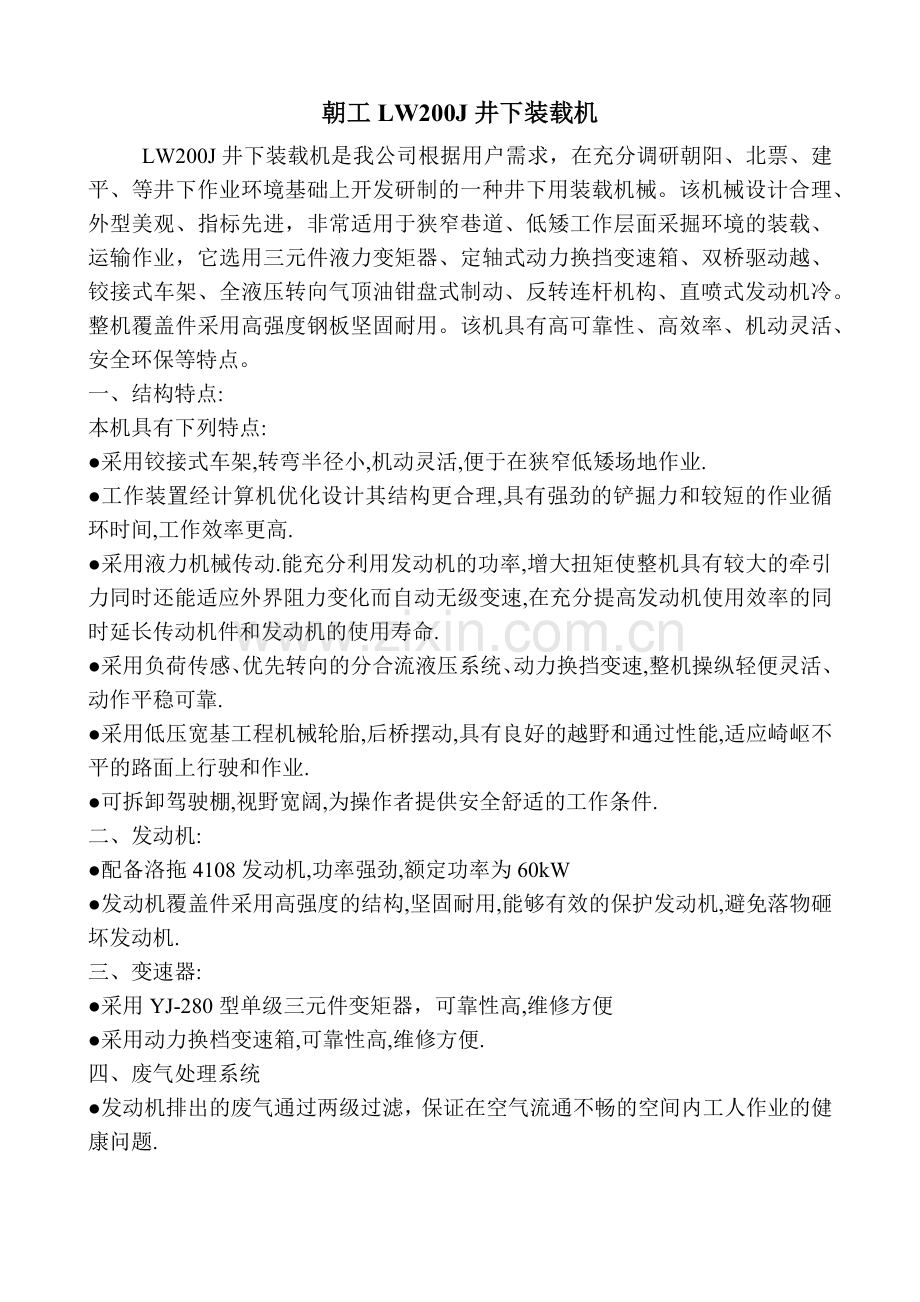

朝工LW200J井下装载机
LW200J井下装载机是我公司根据用户需求，在充分调研朝阳、北票、建平、等井下作业环境基础上开发研制的一种井下用装载机械。该机械设计合理、外型美观、指标先进，非常适用于狭窄巷道、低矮工作层面采掘环境的装载、运输作业，它选用三元件液力变矩器、定轴式动力换挡变速箱、双桥驱动越、铰接式车架、全液压转向气顶油钳盘式制动、反转连杆机构、直喷式发动机冷。整机覆盖件采用高强度钢板坚固耐用。该机具有高可靠性、高效率、机动灵活、安全环保等特点。
一、结构特点:
本机具有下列特点:
●采用铰接式车架,转弯半径小,机动灵活,便于在狭窄低矮场地作业.
●工作装置经计算机优化设计其结构更合理,具有强劲的铲掘力和较短的作业循环时间,工作效率更高.
●采用液力机械传动.能充分利用发动机的功率,增大扭矩使整机具有较大的牵引力同时还能适应外界阻力变化而自动无级变速,在充分提高发动机使用效率的同时延长传动机件和发动机的使用寿命.
●采用负荷传感、优先转向的分合流液压系统、动力换挡变速,整机操纵轻便灵活、动作平稳可靠.
●采用低压宽基工程机械轮胎,后桥摆动,具有良好的越野和通过性能,适应崎岖不平的路面上行驶和作业.
●可拆卸驾驶棚,视野宽阔,为操作者提供安全舒适的工作条件.
二、发动机:
●配备洛拖4108发动机,功率强劲,额定功率为60kW
●发动机覆盖件采用高强度的结构,坚固耐用,能够有效的保护发动机,避免落物砸坏发动机.
三、变速器:
●采用YJ-280型单级三元件变矩器，可靠性高,维修方便
●采用动力换档变速箱,可靠性高,维修方便.
四、废气处理系统
●发动机排出的废气通过两级过滤，保证在空气流通不畅的空间内工人作业的健康问题.

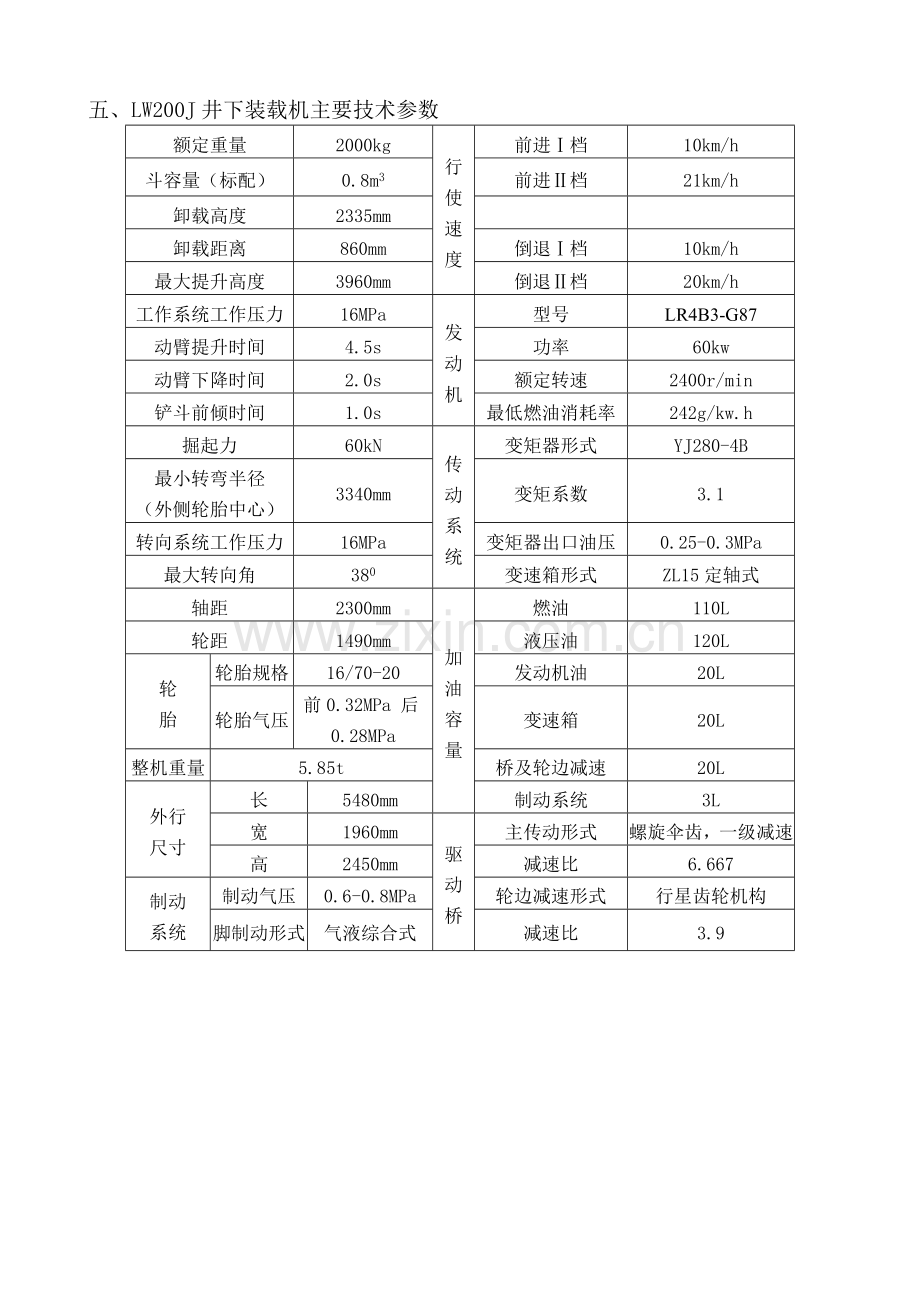

五、LW200J井下装载机主要技术参数
额定重量
2000kg
行
使
速
度
前进Ⅰ档
10km/h
斗容量（标配）
0.8m3
前进Ⅱ档
21km/h
卸载高度
2335mm

卸载距离
860mm
倒退Ⅰ档
10km/h
最大提升高度
3960mm
倒退Ⅱ档
20km/h
工作系统工作压力
16MPa
发
动
机
型号
LR4B3-G87
动臂提升时间
4.5s
功率
60kw
动臂下降时间
2.0s
额定转速
2400r/min
铲斗前倾时间
1.0s
最低燃油消耗率
242g/kw.h
掘起力
60kN
传
动
系
统
变矩器形式
YJ280-4B
最小转弯半径
（外侧轮胎中心）
3340mm
变矩系数
3.1
转向系统工作压力
16MPa
变矩器出口油压
0.25-0.3MPa
最大转向角
380
变速箱形式
ZL15定轴式
轴距
2300mm
加
油
容
量
燃油
110L
轮距
1490mm
液压油
120L
轮
胎
轮胎规格
16/70-20
发动机油
20L
轮胎气压
前0.32MPa 后0.28MPa
变速箱
20L
整机重量
5.85t
桥及轮边减速
20L
外行
尺寸
长
5480mm
制动系统
3L
宽
1960mm
驱
动
桥
主传动形式
螺旋伞齿，一级减速
高
2450mm
减速比
6.667
制动
系统
制动气压
0.6-0.8MPa
轮边减速形式
行星齿轮机构
脚制动形式
气液综合式
减速比
3.9
