山西中南部铁路通道ZNJL-9标桥梁工程监理实施细则.doc

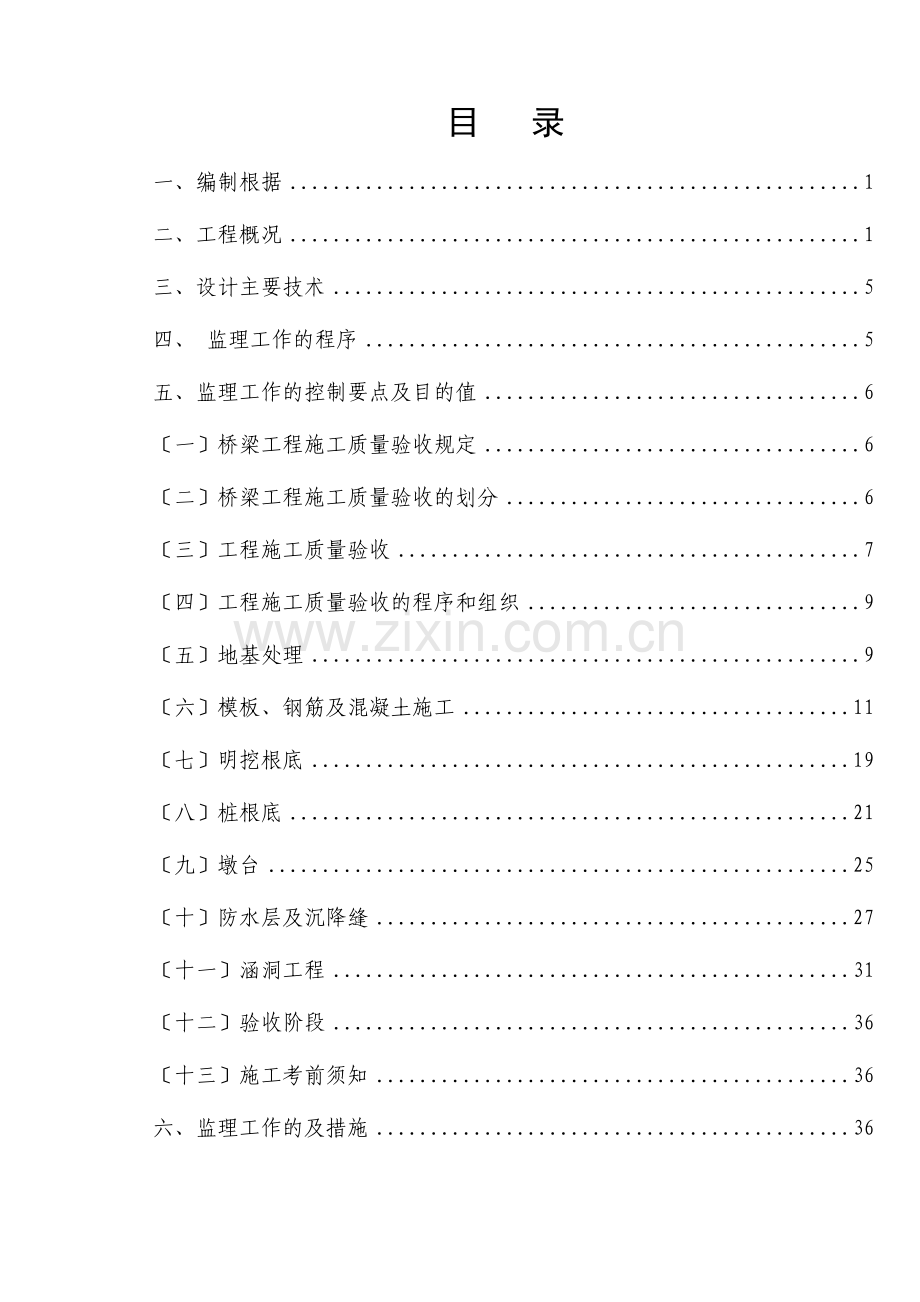

目 录
一、编制根据 1
二、工程概况 1
三、设计主要技术 5
四、 监理工作的程序 5
五、监理工作的控制要点及目的值 6
〔一〕桥梁工程施工质量验收规定 6
〔二〕桥梁工程施工质量验收的划分 6
〔三〕工程施工质量验收 7
〔四〕工程施工质量验收的程序和组织 9
〔五〕地基处理 9
〔六〕模板、钢筋及混凝土施工 11
〔七〕明挖根底 19
〔八〕桩根底 21
〔九〕墩台 25
〔十〕防水层及沉降缝 27
〔十一〕涵洞工程 31
〔十二〕验收阶段 36
〔十三〕施工考前须知 36
六、监理工作的及措施 36

桥梁工程监理施行细那么

一、编制根据
1.已批准的山西中南部铁路通道ZNJL-9标监理规划；
2.与专业工程相关的、设计和技术资料；
3.已批准的施工组织设计、施工方案及专项施工方案；
4.建立的其他有关专业理规定。
二、工程概况
本监理标段为新建山西中南部铁路通道ZNJL-9标起点里程DK547+200终点里程DK597+600线路长度52.892km〔考虑长短链〕工程约27.544亿元。其中路基6980米、桥梁15座〔其中连续梁桥一座〕共3719延长米、涵洞24座共9.73横延米、隧道9座隧道共42193延长米、车站一座〔平顺车站〕。隧道长度占线路总长度的79.7；桥梁长度占线路总长度的7.0。 工程位于长治的潞城、平顺以及河南的林州境内。
1.水文地质条件
标段沿线主要河流有清漳河、浊漳河及其支流和人工沟渠。大部分河流常年流水流量受季节影响明显旱季流量小雨季流量大。
沿线地下水按赋存的介质分为孔隙潜水、基岩裂隙水、岩溶裂隙水及构造裂隙水。孔隙潜水赋存于平原、倾斜平原、盆地及河谷阶地的第四系松散堆积层中埋深一般5～20m；基岩裂隙水赋存于山区各地层基岩构造裂隙中埋藏较深主要受大气降水的补给以泉的形式出露排泄在断裂带等储水构造中水量较丰富部分还具承压性；岩溶裂隙水赋存于奥陶系及寒武系的灰岩、白云岩中构造裂隙水主要赋存于断裂构造带富水地段具有突发性、出水量大的特点对隧道工程影响较大。
区内地表水和地下水多属重碳酸-钙型水水质一般较好对混凝土一般不具侵蚀性大多地段可供生活饮水用和一般工程用水。
2.气候特点
线路所经地区属暖湿带亚潮湿气候区。四季气候特征明显冬季受极地大陆性气团控制夏季主要受热带海洋性气团控制降水主要集中在7～9三个月；春、秋两季由大陆性气团和海洋气团交替影响但以前者为主。按对铁路工程影响的气候分区本标段山西潞城、平顺属寒冷地区林州属温暖地区。沿线主要气象特征见1-1表：
表1-1 沿线主要气象特征一览表
工程

地区
年平均
气温(℃)
极端气温(℃)
极端最低气温(℃)
最冷月平均气温(℃)
年平均降水量(mm)
风速(m/s)及风向
积雪深度(cm)
备注
潞城
8.8
37.4
-24.5
-6.7
519
11.0NNE
15

平顺
9.2
38.4
-20.7
-5.5
583.1
13.7W
24

林州
12.8
41.4
-23.6
-2.5
672.1
/
18

3.自然与社会条件
3.1沿线地形、地貌
本标段位于太岳山低山丘陵区、低中山区线路沿线沟壑纵横、地形起伏大。
沿线地层出露较齐全除泥盆系、志留系地层缺失外其余各时代地层均有出露。
盆地、河谷和山前堆积新生界黄土、老黄土和第三系粉质黏土、泥岩；山区出露中生界、古生界、太古界岩层及燕山侵入岩。
3.2特殊地质
湿陷性黄土：山西境内新黄土广布新黄土和浅部老黄土具湿陷性多属自重湿陷性黄土湿陷性黄土厚度为5～15m部分可达20～30m地基湿陷等级一般为Ⅱ、Ⅲ级部分为Ⅳ级湿陷系数为δs=0.015～0.126。
膨胀岩土：太行山山前丘陵上第三系黏土岩、泥灰岩。黏土岩、石灰岩为强膨胀岩石千峰泥岩为弱膨胀岩。
3.3不良地质
滑坡：黄土高原的黄土丘陵及低山区路段以黄土梁、峁及冲沟为主表覆厚层第四系新黄土、老黄土、各河流、大冲沟坡的下部及部分沟心出露第三系黏土、粉质黏土、三叠、二叠系砂、泥岩。由于黄土具直立性在枯燥状态下形成陡崖或峭壁受降雨、采矿等外界因素影响滑坡不良地质发育。
3.3.2顺层：山区部分地段存在岩层倾向线路的不利情况尤其是砂泥岩路堑开挖时可能发工程事故须加强工程措施。
岩溶：区内可溶岩主要为寒武系、奥陶系碳酸盐岩主要分布于剥蚀低中山区奥陶系中统地层中。岩溶发育程度为弱～强发育可溶岩隧道施工中须加强综合地质预报工作可溶岩隧道施工及路堑施工前对基底进展物探测试采取措施防止隐伏溶洞危害。
3.4社会条件
交通条件：区域客货运输以公路和铁路为主其中公路以承当短途客货流为主铁路以承当中长途客货流为主。其中铁路与本线衔接的既有铁路有岢瓦线、南同蒲线、太焦线、京广线、邯长线、汤台线等铁路铁路运输条件优越可作为外来料及部分当地料的运输通道；公路交通本标段可利用平顺通往林州的S324、S325道作为本工程汽车运输主干道。本标段线路多走于群山峻岭中不宜修建贯穿便道结合工点分布利用既有公路新建引入并改建既有地方道路。
建筑材料分布：工程沿线的砂石料分布不均匀。本标段的石料主要来自平顺会山底村采石场、平顺西沟东坡村采石场、林州河顺镇官庄东兴采石场；本标段中粗砂缺乏除低标混凝土采用林任村镇盘村露水河砂场和安水冶镇蒋村砂场的砂外其他砂料主要依靠从河北新乐远运。供给本标段的沿线附近砂场、石料场见表1-2。
表1-2 供给本标段的沿线附近砂场、石料场一览表
序
料源地名称
位置
供给范围
备注
1
林任村镇盘村露水河砂场
DK588+000左15km
DK501～DK583

2
安水冶镇蒋村砂场
DK623+700左10km
DK583～DK669

3
平顺会山底村采石场
DK545+350左4.2km
DK537～DK561

4
平顺西沟东坡村采石场
DK548+200右2km
DK537～DK561

5
林州河顺镇官庄东兴采石场
DK608+800右3km
DK561～DK616

③水、电、燃料等可利用资源情况
标段范围内河流均为季节性河流 用水较为困难。采用打井取水经检验合格后供生活、施工用水。标段公网电源较为兴旺覆盖率较高电源比拟充足。施工机械所使用的燃料就近购置。
1.4重难点工程、主要工程内容和数量
〔1〕重难点工程
本监理标段控制性和重难点工程为：①克昌大桥上部构造为〔40++40〕m挂篮悬臂法灌注现浇连续箱梁施工技术难度和平安风险较大为标段内重点监控工程。
〔2〕主要工程内容和数量〔表1-3〕

表1-3 主要工程数量表
序
名称

数量
备注
1
桥涵
一般特大桥(2座)
延长米
1511.03
双线桥
2
一般梁式大桥
(8座)
单线桥(2座)
延长米
290.32

3
双线桥(5座)
延长米
1344.75

4
四线桥(1座)
延长米
144.1

5
中桥
(5座)
双线桥(4座)
延长米
320.11

6
四线桥(1座)
延长米
108.9

7
框架式小桥(2座)
顶平米
736.9

8
涵洞
(24座)
圆涵(2座)
横延米
65.54

9
框架涵(22座)
横延米
834.19

三、设计主要技术
1.铁路等级：国铁I级；
2.正线数目：双线；
3.限制坡度：瓦塘～汤阴东6～13‰；
4.速度目的值：120km/h；
5.最小曲线半径：一般1200m困难800m；
6.牵引种类：电力；
7.机车类型：客车SS9货车SS4系列、HXD系列；
8.牵引质量：5000t部分10000t；
9.到发线有效长：1050m部分1700m；
10.闭塞类型：自动闭塞。
四、 监理工作的程序
1.质量控制程序流程图〔见附图1〕
2.工程质量控制程序框图〔见附图2〕
3.工序交接检验程序框图〔见附图3〕
4.隐蔽及分部、分项工程签认程序框图〔见附图4〕
5.工程主要材料、设备质量控制程序框图〔见附图5〕
6.工程质量缺陷处理程序框图〔见附图6〕
五、监理工作的控制要点及目的值
〔一〕桥梁工程施工质量验收规定
1.桥梁工程施工质量应符合?铁路桥梁工程施工质量验收?〔TB10415-2003〕和现行有关的规定。
2.工程施工质量应符合工程勘察、设计的要求。
3.参加工程施工质量验收的各方人员应具备规定的资格；各种检查记录表签证人员应报建立确认、备案。
4.工程施工质量的验收均应在施工自行检查评定合格的根底上进展。
5.隐蔽工程在隐蔽前应由施工监理组织验收并应形成验收。
6.涉及构造平安的试块、试件和现场检验工程监理应按规定进展平行检验、见证取样检测或见证检测。
7.检验批的质量应按主控工程和一般工程进展验收。
8.对涉及构造平安和使用功能的分部工程应进展抽样检测其中桥梁墩台、梁部应采用同条件养护试件检测构造实体混凝土强度且每墩台按不同混凝土强度等级至少检测一次。
9.承当见证取样检测及有关构造平安监测的应具有相应的资质。
10.工程的观感质量应由验收人员通过现场检查共同确认。
〔二〕桥梁工程施工质量验收的划分
1.桥梁工程施工质量验收划分为工程、分部工程、分项工程和检验批。
2.工程应按一个完好工程或一个相当规模的施工范围划分并按以下原那么确定：
2.1每座特大桥、大桥、中桥为一个工程；
2.2小桥不超过5座为一个工程。
3.分部工程应按一个完好部位或主要构造及施工阶段划分。
4.分项工程应按工种、工序、材料、施工工艺等划分。
5.检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
6.桥梁工程的分部工程、分项工程、检验批划分和检验批检验工程应符合?验标?表
〔三〕工程施工质量验收
1.检验批的质量验收应包括如下内容：
1.1实物检查按以下方式进展：
对原材料、构配件和设备等的检验应按进场的批次和的抽样检验方案执行；
对混凝土强度等应按现行有关和?验标?规定的抽样检验方案执行。
对?验标?中采用技术检验的工程应按抽查总点数的合格点率进展检查。
1.2资料检查、包括原材料、构配件和设备等的质量证明〔质量合格证、规格、型及性能检测等〕和检验、施工过程中重要工序的自检和交接检验记录、平行检验、见证取样检测、隐蔽工程验收记录等。
2.检验批合格质量应符合以下规定：
2.1主控工程的质量经抽样检验全部合格；
2.2一般工程的质量经抽样检验全部合格；当采用计数检验时有允许偏向的抽查点除有专门要求外合格点率应到达80％及以上且不合格点的偏向不得大于规定允许偏向值的1.5倍；
2.3 具有完好的施工操作根据、质量检查记录。
3.分项工程质量验收合格应符合以下规定：
3.1分项工程所含的检验批均应符合合格质量的规定；
3.2分项工程所含的检验批的质量验收记录应完好。
4.分部工程质量验收合格应符合以下规定：
4.1分部工程所含分项工程的质量均应验收合格；
4.2质量控制资料应完好；
地基与根底、墩台、基床、梁部等分部工程中有关平安及功能的检验和抽样检测结果应符合有关规定。
5.工程质量验收合格应符合以下规定：
5.1工程所含分部工程的质量均应验收合格；
5.2质量控制资料应完好；
5.3工程所含分部工程有关平安和功能的监测资料应完好；
5.4主要功能的抽检结果应符合有关的规定；
5.5观感质量验收应符合要求。
6.当验收批质量不符合要求时应按以下规定进展处理：
6.1经返工重做得或更换构配件、设备的检验批应重新进展验收；
6.2当验收批的试块、试件强度不能满足要求时经有资质的法定检测鉴定可以到达设计要求的验收批应予以验收。
7.通过返修或加固处理仍不能满足平安和使用功能要求的分部工程、工程严禁验收。
〔四〕工程施工质量验收的程序和组织
1.检验批应由施工自检合格后报监理以监理工程师组织施工专职质量检查员等进展验收。监理应对全部主控工程进展检查对一般工程的检查内容和数量可根据详细情况确定。检验批质量验收记录应按?验标?表填写。
2.分项工程应由监理工程师组织施工分项工程技术负责人等进展验收并应按?验标?表填写。
3.分部工程应由监理工程师组织施工工程负责人和技术、质量负责人等进展验收沉降观测等涉及构造平安和使用功能的分部工程进展验收时勘察设计工程负责人应参加并应按?验标?表填写。
4.工程完工后施工应自行组织有关人员进展检查评定并向建立提交工程验收。
〔五〕地基处理
1.一般规定：
1.1地基处理应在正式施工前进展试夯、试桩以确定施工参数及验证地基处理效果并应有勘察设计现场确认。试夯、试桩资料应完好。
1.2从事地基根底工程监测及试验的必须具备〔部〕级建立行政主部门颁发的资质证书和计量行政主部门颁发的计量认证合格证书。
1.3当施工过程现地质情况与设计不符或出现异常情况时应停顿施工由监理或建立组织勘察设计、施工共同分析情况消除质量隐患并应形成资料。
2.换填地基
2.1主控工程：
换填地基所用材料必须符合以下规定：
.1换填用砂为中、粗砂有机质和含泥量均不得大于5％；
.2碎石粒径不得大于100m含泥量不得大于5％。
.3石灰等级不得小于Ⅲ级。
检验数量：砂和碎石同产地、同品种、同规格以连续进厂数量每400m3为1批缺乏400m3也按1批计；石灰同产地、同品种、同规格每200t为1批缺乏200t也按1批计。施工、监理每批均检查。
检验：施工对砂、碎石进展筛分试验、含泥量和有机质含量试验对石灰进展未消解残渣含量试验；监理检查试验。
换填范围必须符合设计要求。
检验数量：施工、监理全部检查。
检验：测量。
填料比例必须符合实际要求。
检验数量：施工、监理全部检查。
检验：测量。
压实度必须符合设计要求。
检验数量：施工每层每100m2检查不少于5处；监理见证检测每层检查不少于1处。
检验：施工采用核子度仪、注水法或灌砂法检测；监理见证检测。
2.2一般工程：
换填地基底部和顶部高程允许偏向±50mm。
检验数量：施工对每个换填基坑底部和顶部检查各不少于5处。
检验：测量。
〔六〕模板、钢筋及混凝土施工
1.模板
1.1一般规定：
模板及支架应具有足够的强度、刚度和稳定性；能承受所浇筑混凝土和砌体的重力、侧压力及施工荷载；保证构造尺寸的正确并根据工程构造形式、地基承载力、施工设备和材料等条件进展施工工艺设计其弹性压缩、预拱度和沉降缝应符合设计要求。
模板及支架必须安置于符合设计的可靠基底上并有足够的支撑面积和防、排水或防冻措施。
模板及支架与脚手架之间不得互相连接。
浇筑混凝土或砌体浇筑前施工应对模板及支架进展交接检验形成施工记录。
施工过程中应对模板及支架进展观察和维护；发现跑模、变形等异常情况时应停顿施工采取措施并形成记录。
模板及支架撤除的顺序及平安措施必须符合施工组织设计的规定。
1.2主控工程：
模板及支架的材料质量及构造必须符合施工工艺设计要求。
检验数量：施工、监理全部检查。
检验：观察和尺量。
模板安装必须稳固牢靠接缝严不得漏浆。模板与混凝土的接触面必须清理干净并涂刷隔离剂。浇筑混凝土前模型内的积水和杂物应清理干净。
检验数量：施工、监理全部检查。
检验：观察。
1.3一般工程：
模板安装允许偏向和检验除相应专业验收外应符合下表规定：
检验数量：施工全部检查。
模板安装允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
轴线偏位
基 础
15
尺量每边不少于2处
梁、柱、板、墙、拱
5
2
外表平整度
5
2m靠尺和塞尺不少于3处
3
高程
基 础
±20
测 量
梁、柱、板、墙、拱
±5
4
模板的侧向弯曲
柱
h/1000
拉线尺量
梁、板、墙、拱
l/1500
5
梁、柱、板、墙、拱两模板内侧宽度
+10-5
尺量不少于3处
6
梁底模拱度
+5-2
拉线尺量
7
相邻两板外表上下差
2
尺 量
注：h为柱高l为梁板跨度
预埋件和预留孔洞的留置除相关专业验收有特殊规定外其允许偏向和检验应符合下表。
检验数量：施工全部检查。
预埋件和预留孔洞的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
预留孔洞
中心位置
10
尺 量
尺 寸
+100
尺量不少于2处
2
预埋件中心位置
3
尺 量
2.钢筋
2.1一般规定：
从事钢筋加工和焊〔连〕接的操作人员必须经考试合格持证上岗。钢筋正式焊〔连〕接前应进展现场条件下的焊〔连〕接性能检验合格前方能正式消费。
浇筑混凝土前施工应对钢筋因笔钱的以下内容进展检查形成施工记录。
.1钢筋的品种、规格、数量、位置和间距等；
.2钢筋的连接方式、接头位置、接头数量和接头面积百分率等；
.3预埋件的规格和数量等；
.4钢筋保护层厚度。
当钢筋的品种、级别或规格需作变更时施工应设计变更。
2.2原材料
主控工程
.1 钢筋进场时必须按批抽取试件作力学性能〔屈从强度、抗拉强度和伸长率〕和工艺性能〔冷弯〕试验其质量必须符合?钢筋混凝土用热轧光面钢筋?〔GB13013〕和?钢筋混凝土用热轧带肋钢筋?〔GB1499〕等现行的规定和设计要求。
检验数量：以同批、同炉罐、同规格、同交货状态的钢筋每60t为一批缺乏60t也按一批计。施工每批抽检一次；监理见证取样检测或平行检验抽检次数为施工抽检次数的20％或10％但至少一次。
检验：施工检查每批质量证明书和进展试验；监理检查全部质量证明书和试验并进展见证取样检测或平行检验。
一般工程
.1钢筋应平直、无损伤外表无裂纹、油污、颗粒状或片状老锈
检验数量：施工全部检查。
检验：观察。
2.3钢筋加工
主控工程
.1钢筋的加工应符合设计要求。当设计未提出要求时应符合以下规定：
.1.1受拉热轧光圆钢筋的末端应做180°弯沟其弯曲直径dm不得小于钢筋直径的2.5倍钩端应留有不小于钢筋直径3倍的直线段。
.1.2受拉热轧光圆和带肋钢筋的末端当设计要求采用直角时应做180°弯沟其弯曲直径dm不得小于钢筋直径的2.5倍钩端应留有不小于钢筋直径3倍的直线段。
.1.3弯起钢筋应弯成平滑的曲线其弯曲半径不得小于钢筋直径的10倍〔光面钢筋〕或12倍〔带肋钢筋〕。
.1.4用光面钢筋制成的箍筋砌末端应做成不小于90°的弯钩有特殊要求的构造应做成135°或180°的弯钩。弯钩的弯曲直径应大于受力钢筋直径且不得小于箍筋直径的2.5倍。
检验数量：施工按钢筋编各抽检10％且各不少于3件；监理平行检验数量为施工的10％且不少于一件。
检验：尺量。
一般工程
.1钢筋加工允许偏向和检验应符合下表规定。
钢筋加工允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
受力钢筋全长
±10
尺 量
2
弯起钢筋的弯折位置
20
3
箍筋内净尺寸
±5〔桥梁±3〕
检验数量：施工按钢筋编各抽检10％且各不少于3件。
2.4钢筋连接
主控工程
.1纵向受力钢筋的连接方式必须符合设计要求。
检验数量：施工、监理全部检查。
检验：观察。
.2受压区内的光面钢筋末端应做成彼此相对的180°弯钩带肋钢筋应做成彼此相对的90°弯钩。并符合下表规定：
钢筋绑扎接头的最小搭接长度
序
项 目
允许偏向〔mm〕
检验
1
光面钢筋
30d+半圆形弯钩
20d
2
带肋钢筋
35d+直角形弯钩
25d
检验数量：钢筋接头的外观质量施工、监理全部检查。焊接接头的力学性能检验以同级别、同规格、同接头形式和同一焊工完成的每200个接头为一批缺乏200个也按一批计。施工每批抽检一次监理见证取样检测次数为施工抽检次数的20％但至少一次。
检验：钢筋接头外观检验施工、监理观察和尺量。焊接接头和冷挤压套筒连接接头力学性能检验施工做拉伸试验闪光对焊接头增做冷弯试验；监理检查力学性能试验并进展见证取样检测。
一般工程
.1钢筋接头应设置在承受应力较小处并应分分布置。配置在同一截面内受力钢筋接头的截面面积占受力钢筋总截面面积的百分率应符合设计要求。当设计未提出要求时应符合以下规定：
.1.1涵〔连〕接接头在受弯构件的受拉区不得大于50％轴心受拉构件不得大于25％；
.1.2绑扎接头在构件的受拉区不得大于25％在受压区不得大于50％；
.1.3钢筋接头应避开钢筋弯曲处距弯曲点的间隔 不得小于钢筋直径的10倍；
.1.4在同一根钢筋上应少设接头“同一截面〞内同一根钢筋上不得超过一个接头。
检验数量：施工全部检查。
检验：观察和尺量。
2.5钢筋安装
主控工程
.1安装的钢筋品种、级别、规格和数量必须符合设计要求。
检验数量：施工、监理全部检查。
检验：观察和尺量。
.2钢筋安装及钢筋保护层厚度允许偏向和检验除相关专业验收有特殊规定外应符合下表：
钢筋安装及钢筋保护层厚度允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
受力钢筋排距
±5
尺量两端、中间各1处
2
同一排中受力钢筋间距
根底、板、墙
±20
柱、梁
±10
3
分布钢筋间距
±20
尺量连续3处
4
箍筋间距
绑扎骨架
±20
尺量连接3处
焊接骨架
±10
5
弯起点位置
〔加工偏向±20mm包括在内〕
30
尺量
6
钢筋保护层
厚度C(mm)
C?35
-5,+10
尺量两端、中间各2处
25〈C〈35
-2,+5
C?25
-1,+3
检验数量：施工全部检查。
3.混凝土
3.1一般规定
铁路混凝土强度应按现行?铁路混凝土强度检验评定?〔TB10425〕的规定检验评定其结果必须符合设计要求。
当工地昼平均气温连续3天低于+5℃或最低气温低于-3℃时应采取冬季施工措施；当工地昼平均气温高于30℃时应采取夏季施工措施。
混凝土所用的原材料发生变化时必须重新选定配合比。
混凝土运输、浇筑及间歇的全部时间不应超过混凝土的初凝时间。当下层混凝土初凝后浇筑上一层混凝土时应按施工缝进展处理。
3.2混凝土施工
主控工程
.1混凝土抗压强度和弹性模量试件应在混凝土的浇筑地点随机抽样制作其试件的取样与留置应符合以下规定
A、每拌制100盘且不超过100m3的同配合比的混凝土取样不得少于一次；
B、每工作班拌制的同一配合比的混凝土缺乏100盘时取样不得少于一次;
C、每次取样应至少留置一组。
检验数量：施工全部检查；监理对条件养护试件见证取样检测或平行检验的次数为施工检验次数的20％或10％但至少一次。对同条件养护试件全部见证试验。
检验：施工进展混凝土抗压强度和弹性模量试验；监理检查混凝土抗压强度和弹性模量试验并进展见证取样或平行检验。
.2施工缝的位置和处理应符合设计和施工技术方案的要求。
检验数量：施工、监理全部检查。
检验：观察和尺量。
一般规定
.1混凝土拌制前应测定砂、石含水率并根据测试结果和理配合比调整材料用量提出施工配合比。
检验数量：施工每工作班不应少于一次。
检验：砂、石含水量测试。
.2混凝土拌合物的坍落度应符合设计配合比要求。
检验数量：施工每工作班不少于一次。
检验：坍落度试验。
.3构造外形尺寸允许偏向和检验除相关专业验收有特殊规定外应符合下表：
检验数量：施工全部检查。
构造外形尺寸允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
轴线位置
根底
20
每边尺量不少于2处
2
梁、柱、板、墙
10
3
外表平整度
8
2m靠尺和塞尺测量不少于3处
4
高程
根底
±20
测量不少于2处
梁、柱、板、墙
±10
5
垂直度
1/1000
吊线尺量
6
截面尺寸
0+20
尺量不少于3处
7
梁、夯架的拱度
-2+5
拉线尺量

预留孔洞
中心位置
15
尺量

尺寸
0+10

预埋件中心位置
5
尺量
.4混凝土构造外表应实平整、颜色均匀不得有露筋、蜂窝、孔洞、疏松、麻面和缺棱掉角等缺陷。
检验数量：施工全部检查。
检验：观察。
〔七〕明挖根底
1.一般规定：
1.1基坑开挖前应按地质、水文资料和环保要求结合现场情况制定施工方案确定开挖范围、开挖坡度、支护方案、弃土位置和防、排水等措施。
1.2基坑土方施工应对支护构造、周围环境进展观察和监测当发现异常情况时应停顿施工及时处理待恢复正常前方可继续施工。
1.3当根底底面处于软硬不匀地层时应由勘察设计部门提出处理方案。
1.4砌筑根底时应在根底底面线铺一层5～10cm水泥砂浆。
1.5根底浇、砌筑应在无水情况下施工混凝土和砌体砂浆终凝前不得浸水。
2.基坑
2.1主控工程：
基坑平面位置、坑底尺寸必须满足设计和施工工艺设计要求。
检验数量：施工、监理全部检查。
检验：观察和尺量。
基坑开挖方式和支护形式必须符合施工工艺设计要求。
检验数量：施工、监理全部检查。
检验：观察、尺量。
基底地质条件必须满足设计要求。
检验数量：施工和监理对桥梁地基全部检查；勘察设计对桥梁地基全部进展现场确认。
检验：施工观察或进展贯入、触探仪检测；监理观察和见证检测。
2.2一般工程：
基底高程的允许偏向和检验应符合下表规定。
检验数量：施工对每个基坑检查不少于5处。
基底高程的允许偏向和检验
序
地质类别
允许偏向〔mm〕
检验
1
土
±50
测量检查
2
石
+50-200
〔八〕桩根底
1.一般规定
1.1沉入桩、钻孔桩应按有关规定和设计要求进展试桩以确定施工工艺参数和检验桩的承载力并应具备完好的试桩资料。
1.2对发生“假极限〞、“吸入〞、上浮、下沉现象和射水沉桩必须进展复打。
1.3从事桩基工程检测及试验的必须具备〔部〕级建立行政主部门颁发的资质证书。
2.钻孔桩
2.1主控工程：
钻孔到达设计深度后必须核实地质情况。
检验数量：施工、监理全部检查；勘察设计现场确认。
检验： 检查施工记录、观察。
孔径、孔深和孔型必须符合设计要求。
检验数量：施工、监理全部检查。
检验： 测量检查和用检孔器或成孔检测仪器检查。
2.2一般工程
钻孔桩护筒应坚实不漏水护筒埋深应符合施工工艺设计要求。
检验数量：施工全部检查。
检验：观察和测量检查。
泥浆指标应根据钻孔桩机具、地质条件确定。对制备的泥浆应试验全部性能指标钻孔时应随时检查泥浆比重和含砂率。
检验数量：施工全部检查。
检验：检查泥浆试验记录、进展泥浆比重和含砂率试验。
浇筑水下混凝土前应清底桩底沉渣允许厚度为：摩擦桩不应大于300mm柱桩不应大于100mm。
检验数量：施工全部检查。
检验：观察和测量检查。
钻孔桩钻孔允许偏向和检验应符合下表规定。
检验数量：施工全部检查。
钻孔桩钻孔允许偏向和检验
序
项 目
允许偏向
检验
1
护筒
预面位置
50mm
测量检查
倾斜度
1
2
孔位中心
群桩
100mm
单排桩
50mm
3
倾斜度
1
3.挖孔桩
3.1主控工程：
挖孔桩的开挖顺序和防护措施必须符合设计和施工技术方案的要求。
检验数量：施工、监理全部检查。
检验：观察。
挖孔到达设计深度后必须核实地质情况。
检验数量：施工、监理全部检查。勘察设计现场确认。
检验： 测量检查和用检孔器或成孔检测仪器检查。
孔底应平整无松渣、淤泥、沉淀或扰动过的软层。孔径、孔深和孔型必须符合设计要求。
检验数量：施工、监理全部检查。
检验：观察和量测。
3.2一般工程
挖孔允许偏向和检验应符合下表规定。
检验数量：施工全部检查。
序
项 目
允 许 偏 差
检 验 方 法
1
孔位中心
50mm
测量检查
2
倾斜度
0.5％
4.混凝土
4.1主控工程
桩的混凝土强度等级必须符合设计要求。水下混凝土养护试件强度必须符合设计强度等级的1.15倍。
检验数量：施工每根桩应在混凝土的浇筑地点随机抽样制作混凝土试件不得少于2组。每根桩根底监理见证取样检测或平行检验数量为施工检验数量的20％、10％且不少于2组。
检验：施工进展混凝土强度试验；监理检查混凝土强度试验和进展见证取样检测或平行检验。
桩身顶端浮浆应清理直至露出新颖混凝土面。桩顶高程和主筋伸入承台的长度必须符合设计要求。
检验数量：施工、监理全部检查。
检验：观察和测量。
钻孔桩桩身混凝土应匀质、完好。其检验必须符合以下规定
.1对钻孔桩桩身混凝土应全部进展无损检测。检测必须符合现行?铁路工程构造混凝土检测规程?〔TB10218〕的规定。
.2对桩身混凝土质量有疑问和设计有要求的桩应采用钻芯取样进展检测。检测应符合现行?铁路工程构造混凝土强度检测规程?〔TB10426〕的规定。
检验数量：施工、监理全部检查。
检验：检查监测。
桩承载力试验必须符合设计要求。
检验数量：施工、监理按设计要求数量检验。
检验：施工进展静载试验；监理见证试验；勘察设计现场确认。
4.2一般工程
混凝土施工和水下混凝土的检验应符合现行?铁路混凝土与砌体工程施工质量验收?〔TB10424-2003〕的规定
5.桩基承台
5.1主控工程
桩头与承台连接必须符合设计要求。当设计无要求时承台边缘与桩外缘净矩必须符合以下规定：
.1桩径≤1m时承台边缘与桩外缘净矩不小于0.5倍桩径且不小于250mm；
.1桩径＞1m时承台边缘与桩外缘净矩不小于0.3倍桩径且不小于500mm。
检验数量：施工、监理全部检查。
检验：观察和尺量检查。
5.2一般工程
承台的允许偏向和检验应符合下表规定：
检验数量：施工全部检查。
承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
尺 寸
±30
尺量长、宽、高各2点
2
顶面高程
±20
测量5点
3
轴线偏位
15
测量纵横各2点
4
前后、左右边缘距设计中心线尺寸
±50
尺量各边2处
〔九〕墩台
1.一般规定
1.1墩台施工应编制施行性施工组织设计和施工工艺设计
1.2墩台施工中应经常检查中线、高程发现问题及时处理。墩台施工完毕应对全桥中线、高程、跨度贯穿测量并用墨线标出各墩心线、支座十字线、梁端线及锚栓孔位置。
1.3墩台混凝土宜连续浇筑当分段浇筑时施工接缝必须符合以下规定：
混凝土与混凝土之间接缝周边应预埋直径不小于16mm的钢筋或其他铁件埋入与露出长度不应小于钢筋直径的30倍间距不应大于直径的20倍。
混凝土与浆砌片石之间接缝应预埋片石作榫片石厚度不小于15cm；安放均匀片石间的净距不得小于15cm；片石与模板的净距不宜小于25cm且不得与钢筋接触。片石露出根底面一半。
检验数量：施工、监理全部检查。
检验：观察和尺量。
混凝土外表裂缝宽度不得大于0.2mm。
检验数量：施工、监理全部检查。
检验：观察和用刻度放大镜检查。
2.墩台
2.1主控工程：
墩台模板安装、钢筋加工及安装、墩台混凝土浇筑必须符合?铁路混凝土与砌体工程施工质量验收?〔TB10424-2003〕。
2.2一般工程
模板及支架的允许偏向和检验应符合下表规定：
检查数量：施工每安装段全部检查。
承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
1
前后、左右距中心线尺寸
±10
测量检查每边不少于2处
2
外表平整度
3
2m靠尺检查不少于5处
3
相邻模板错台
1
尺量检查不少于5处
4
空心墩壁厚
±3
尺量检查不少于5处
5
同一梁端两垫石高差
2
测量检查
6
预埋铁件和预留孔位置
5
纵横两向尺量检查
混凝土墩台允许偏向和检验应符合下表规定：
检查数量：施工每各墩台全部检查。
混凝土墩台允许偏向和检验
序
项 目
允许偏向
检验
1
墩台前后、左右边缘距设计中心线尺寸
±20mm
测量检查每边不少于5处
采用滑动模板施工的墩身部分
桥墩前后、左右边缘距设计中心线尺寸
±30mm
桥墩平面扭角
2°
外表平整度

2m靠尺检查不少于5处
空心墩壁厚
1
尺量检查不少于5处
墩台支座垫石顶面
高程

测量检查
中心位置
±3
2
简支混凝土梁
每片梁一端两支承垫石顶面高差

每孔梁一端两支承垫石顶面高差
2
测量检查
无支座垫石顶面高差

3
预埋铁件和预留孔位置
5
纵横两向尺量检查
砌体墩台允许偏向和检验应符合下表规定：
检查数量：施工每个墩台均检查。

承台的允许偏向和检验
序
项 目
允许偏向〔mm〕
检验
块石
粗料石
〔混凝土块〕
1
砌体边距设计中心尺寸
±20mm
±15mm
测量检查不少于4处
2
顶面高程
±15mm
±15mm
3
两相邻砌块外外表错开
5mm
5mm
尺量检查不少于5处
4
竖直度或坡度
0.3
0.3
吊线检查不少于5处
5
轴线偏位
10mm
10mm
测量检查不少于2处
6
外表平整度
20mm
10mm
2m靠尺检查不少于5处
〔十〕防水层及沉降缝
1.一般规定
1.1施工应对防水层及沉降缝所用原材料按批次进展验收并按现行有关作性能检验其质量必须符合有关的规定。
1.2防水层及沉降缝施工前施工应按设计要求编制施工方案进展技术交底。
1.3防水层严禁在雨、雪天和五级风及其以上时施工。其施工环境气温条件应符合下表规定。
防水层施工环境气温条件
序
防水层材料
施工环境气温
1
高聚物改性沥青防水卷材
冷粘法不低于5℃热熔法不低于10℃
2
合成高分子防水卷材
冷粘法不低于5℃热熔法不低于10℃
3
有机防水涂料
溶剂型-5℃～35℃水溶型5℃～5℃
4
沥青
不低于5℃
5
防水混凝土、水泥砂浆
不低于5℃
1.4防水隐蔽前应进展防水层隐蔽工程验收未经历收合格不得隐蔽。
2.防水层
2.1主控工程
防水层和保护层所用原材料的品种、规格、性能等必须符合设计要求。
检验数量：施工、监理全部检查。
检验：检查合格证、试验和观察。
防水层施工部位、构造型式、厚度、坡度和细部做法必须符合设计要求。
检验数量：施工、监理全部检查。
检验：观察、尺量和检查隐蔽工程验收记录。
保护层施工部位、构造型式、厚度、坡度和断缝处理必须符合设计要求。桥面保护层外表裂缝宽度不得大于0.2mm。
检验数量：施工、监理全部检查。
检验：观察、尺量和用刻度放大镜检查。
防水层不得渗水。
检验数量：施工、监理全部检查。
检验：雨后或蓄水后观察。
2.2一般工程
防水层的基层应平整、清洁、枯燥不得有空鼓、松动、蜂窝麻面、浮渣、浮土和油污。
检验数量：施工全部检查。
检验：观察。
防水层的外表质量应到达涂层厚薄一致卷材粘贴结实搭接封口正确。不得有滑移、翘边、起泡、损伤等现象。坡度
