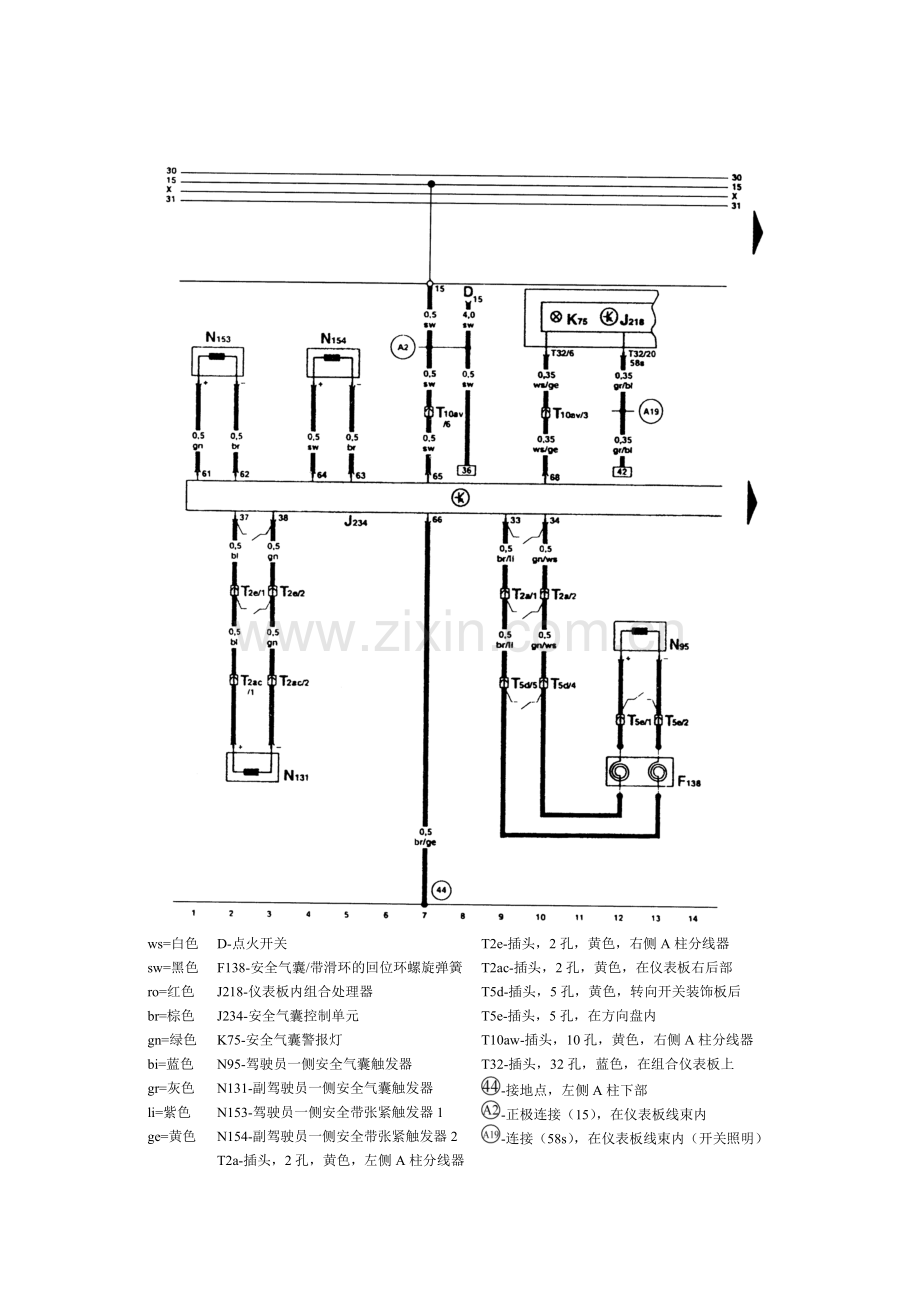

安全气囊系统电气线路图（从2000年车型起）安全气囊电气线路图如图2-2-75~图2-2-78所示。熔丝支架：（a）微型中央电器盒： (b) 熔丝颜色： 30A-绿色 25A-白色 20A-黄色 15A-蓝色 10A-红色 7.5A-棕色 5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-75 熔丝支架、微型中央继电器盒 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 D-点火开关 F138-安全气囊/带滑环的回位环螺旋弹簧 J218-仪表板内组合处理器 J234-安全气囊控制单元 K75-安全气囊警报灯 N95-驾驶员一侧安全气囊触发器 N131-副驾驶员一侧安全气囊触发器 N153-驾驶员一侧安全带张紧触发器1 N154-副驾驶员一侧安全带张紧触发器2 T2a-插头，2孔，黄色，左侧A柱分线器 T2e-插头，2孔，黄色，右侧A柱分线器 T2ac-插头，2孔，黄色，在仪表板右后部 T5d-插头，5孔，黄色，转向开关装饰板后 T5e-插头，5孔，在方向盘内 T10aw-插头，10孔，黄色，右侧A柱分线器 T32-插头，32孔，蓝色，在组合仪表板上 -接地点，左侧A柱下部 -正极连接（15），在仪表板线束内 -连接（58s），在仪表板线束内（开关照明）图2-2-76 驾驶员和副驾驶员安全气囊和安全带张紧器 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 C22- 安全气囊抗干扰电感线圈 E3-警报灯开关 F145-开关：左后座安全带 F146-开关：右后座安全带 J234-安全气囊控制单元 J429-中央门锁控制单元 K-自诊断接头 N196-左后座安全带张紧触发器 N197-右后座安全带张紧触发器 T1d-插头，1孔，棕色，，右侧A柱分线器 T10av-插头，10孔，黄色，右侧A柱分线器 T16a-插头，10孔，自诊断接头 -连接（自诊断K线），在仪表板线束内图2-2-77 前座侧面安全气囊、后座安全带张紧器 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 E224-副驾驶员安全气囊切断开关 F158-安全带张紧器开关1 J234-安全气囊控制单元 K145-副驾驶员一侧安全气囊关闭警报灯 K198-后座中间安全带张紧触发器 T2ce-插头，2孔，黄色，在后座中间 T8l-插头，8孔，在仪表板右后部 T10av-插头，10孔，黄色，右侧A柱分线器 T10av-插头，15孔，灰色，左侧A柱分线器 -接地点，左侧A柱下部 -接地连接2，在仪表板线束内 -接地连接3，在仪表板线束内拔下插头时，短路跨接生效 *折叠式后座椅 **非折叠式后座椅 #两种都可能图2-2-78 后座中间安全带张紧器、后坐侧面安全气囊七、防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图（从2000年车型起）防抱死制动系统（ABS）（带EDS电子差速锁和ASR驱动防滑装置）电气线路图如图2-2-79~图2-2-83所示。熔丝支架： (a) 微型中央电器盒： (b) 熔丝颜色： 30A-绿色 25A-白色 20A-黄色 15A-蓝色 10A-红色 7.5A-棕色 5A-米色熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。图2-2-79 熔丝支架、8孔继电器盘 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 D-点火开关 G44-右后轮转速传感器 G45-右前轮转速传感器 G47-左前轮转速传感器 J104-带EDS的ABS控制单元 J105-ABS回油泵继电器 J106-ABS电磁阀继电器 J217-自动变速器控制单元 J220-多点喷射控制单元 S7-熔丝支架上熔丝 S123-ABS控制单元熔丝 T10k-插头，10孔，橙色，左侧A柱分线器 T10w-插头，10孔，蓝色，右侧A柱分线器 T10au-插头，10孔，灰色，右侧A柱分线器 T15u-插头，15孔，红色，压力舱电器盒分线器 V39-ABS回油泵 -接地点，在液压单元上 -正极连接（15），在仪表板线束内 -连接1（15a），在ABS线束内 *不带ASR的车 **带ASR的车 #带自动变速器的车 ##6缸汽油发动机图2-2-80 防抱死制动系统、车轮转速传感器 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 G46-左后轮转速传感器 J104-带EDS的ABS控制单元 J217-自动变速器控制单元 N99-右前轮ABS进液阀 N100-右前轮ABS出液阀 N101-左前轮ABS进液阀 N102-左前轮ABS出液阀 N133-右后轮ABS进液阀 N134-左后轮ABS进液阀 N135-右后轮ABS出液阀 N136-左后轮ABS出液阀 N166-右前轮EDS转换阀 N167-右前轮EDS出液阀 N168-左前轮EDS转换阀 N169-左前轮EDS出液阀 T10k-插头，10孔，橙色，左侧A柱分线器 T15r-插头，15孔，棕色，右侧A柱分线器 *带ASR的车 **带01V自动变速器的车图2-2-81 防抱死制动系统、ABS控制泵总成 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 G5-转速表 J104-带EDS的ABS控制单元 J218-仪表板内组合处理器 J220-多点喷射控制单元 K-自诊断接头 K47-ABS警报灯 K86-ASR警报灯 T10k-插头，10孔，橙色，左侧A柱分线器 T10au-插头，10孔，灰色，右侧A柱分线器 T15u-插头，15孔，红色，压力舱电器盒分线器 T16a-插头，16孔，自诊断接线 T32-插头，32孔，蓝色，在仪表板上 T32a-插头，32孔，绿色，在仪表板上 -连接（转速信号），在仪表板线束内 -连接（自诊断K线），在仪表板线束内 -连接（停车时间）在仪表板线束内 -连接（左后轮转速传感器）在仪表板线束内， -连接（右后轮转速传感器），在仪表板线束内 *带ASR的车 **6缸汽油发动机的车图2-2-82 防抱死制动系统、仪表板组件 ws=白色 sw=黑色 ro=红色 br=棕色 gn=绿色 bi=蓝色 gr=灰色 li=紫色 ge=黄色 E132-ASR开关 F-制动灯开关 F47-GRA/柴油喷射装置制动踏板开关 J104-带EDS的ABS控制单元 S13-熔丝支架上熔丝 T10k-插头，10孔，橙色，左侧A柱分线器 T101au-插头，10孔，灰色，右侧A柱分线器 T15w-插头，15孔，白色，压力舱电器盒分线器 -接地连接2，在仪表板线束内 -接地连接2，在仪表板线束内 -连接（54），在仪表板线束内 -连接（58s），在仪表板线束内（开关照明） -正极连接2（30），在仪表板线束内 -连接1（87），在仪表板线束内 -连接（54），在车内线束内 *带ASR的车 **两种都可能图2-2-83 带EDS的ABS控制单元、制动灯开关、ASR开关
