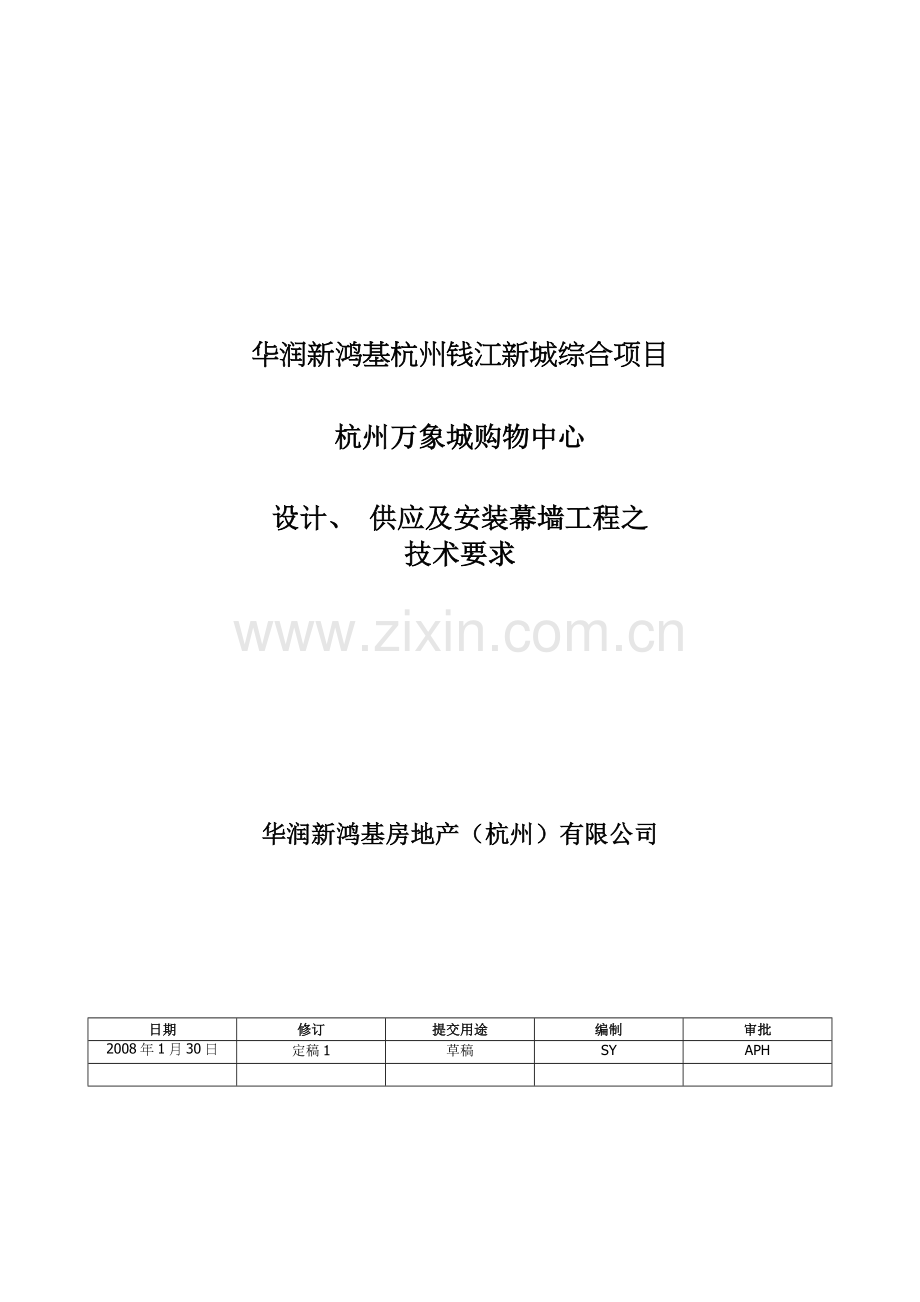

华润新鸿基杭州钱江新城综合项目

杭州万象城购物中心

设计、 供应及安装幕墙工程之
技术要求

华润新鸿基房地产（杭州）有限公司

日期
修订
提交用途
编制
审批
2008年1月30日
定稿1
草稿
SY
APH

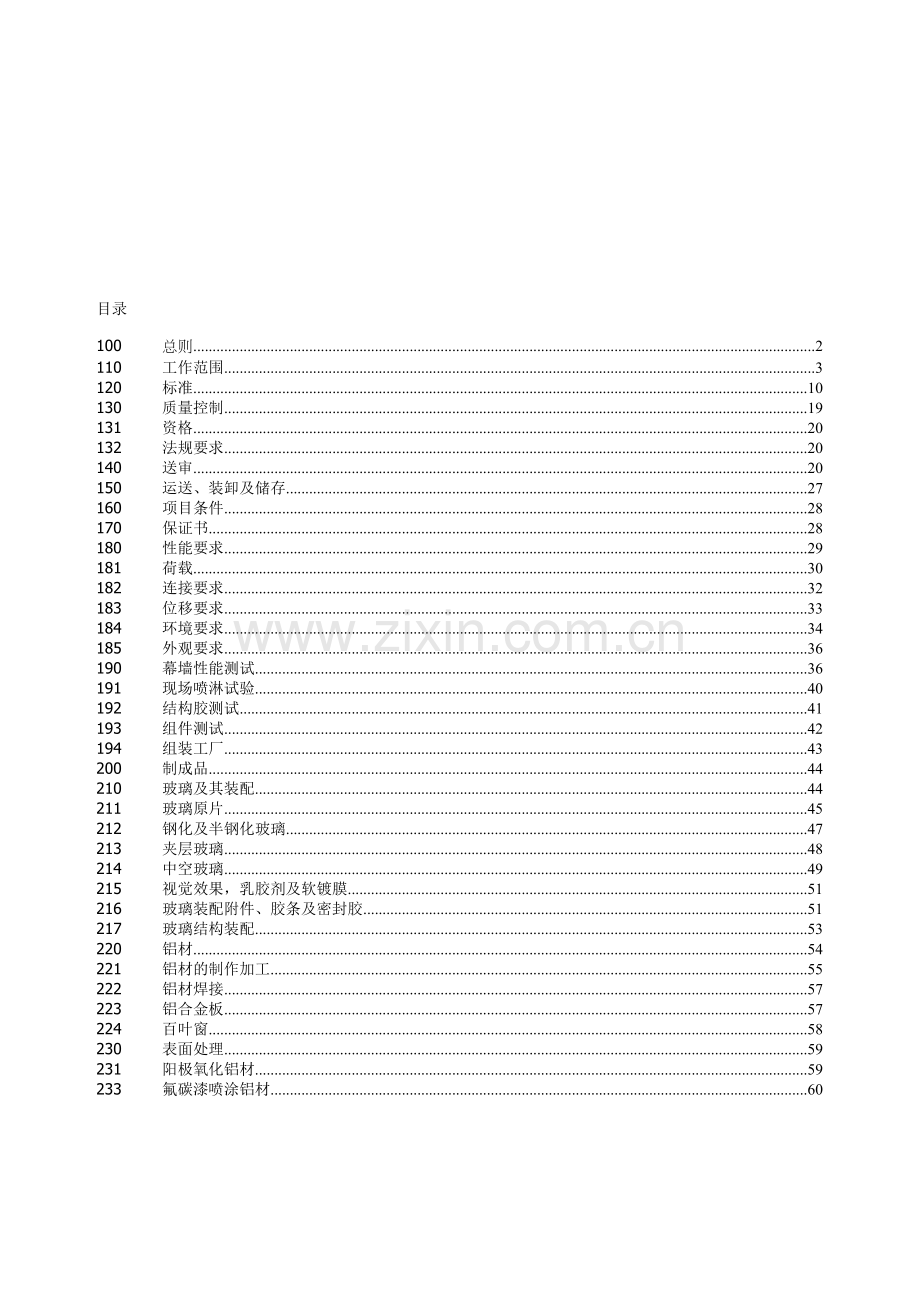

目录

100 总则 2
110 工作范围 3
120 标准 10
130 质量控制 19
131 资格 20
132 法规要求 20
140 送审 20
150 运送、装卸及储存 27
160 项目条件 28
170 保证书 28
180 性能要求 29
181 荷载 30
182 连接要求 32
183 位移要求 33
184 环境要求 34
185 外观要求 36
190 幕墙性能测试 36
191 现场喷淋试验 40
192 结构胶测试 41
193 组件测试 42
194 组装工厂 43
200 制成品 44
210 玻璃及其装配 44
211 玻璃原片 45
212 钢化及半钢化玻璃 47
213 夹层玻璃 48
214 中空玻璃 49
215 视觉效果，乳胶剂及软镀膜 51
216 玻璃装配附件、胶条及密封胶 51
217 玻璃结构装配 53
220 铝材 54
221 铝材的制作加工 55
222 铝材焊接 57
223 铝合金板 57
224 百叶窗 58
230 表面处理 59
231 阳极氧化铝材 59
233 氟碳漆喷涂铝材 60
234 粉末喷涂铝材 61
235 其它 63
240 接缝及连接 63
241 密封胶材料 63
242 打胶 65
243 泛水板 66
250 紧固件及锚栓 66
251 锚固件 67
252 固定连接 68
253 擦窗机插销缩孔 68
260 门窗五金件 69
261 大堂玻璃门 70
262 旋转门 70
270 其它配件 72
271 幕墙之内部盖板 72
272 防火隔断 72
273 封烟板 72
274 背板 72
275 隔热防火棉 72
276 断热 73
277 防水层 73
278 配电线及接地带 73
280 幕墙照明 73
281 广告灯箱 73
300 幕墙钢结构 74
301 工程范围 74
302 标准 74
303 钢料 74
304 焊接 75
305 供货及替代品 76
306 质量控制计划 76
307 检验合格证 76
308 竣工文件 77
309 材料检验 77
310 焊接检验 77
311 无损检测方法 78
312 紧固件测试 80
313 保护涂层 80
314 室内隐蔽钢结构 80
315 室内外露钢结构 80
316 室外隐蔽钢结构 81
317 室外外露钢结构 81
318 热浸镀锌钢结构 81
319 防火材料 82
320 存储及搬运 82
321 安装 82
322 不锈钢 83
400 石材工程 84
401 要求 84
402 材料 84
403 石材 84
404 锚件 86
405 钢支承构架 87
406 泛水板及密封板 88
407 混凝土保护 88
408 双金属腐蚀 88
409 间缝胶 88
410 工程设计 88
411 荷载 89
412 允许位移 89
413 温差位移温度范围评估 90
414 石材加工厂 90
415 石材的加工生产 91
416 瑕疵及修理 91
417 一般试验 92
418 石材试验 92
419 锚件负荷试验 96
500 安装 96
510 安装的要求及允许误差 97
520 锚栓及锚板安装 97
530 幕墙安装 99
531 一般安装 99
540 工地装配 100
541 一般要求 100
542 安装允许误差 101
543 锚件 101
544 固定 102
545 现场施工安装单元 103
546 现场玻璃安装 104
547 密封胶 105
548 其它 106
549 保护、清洁及工程保养 106
550 机械设备/建筑材料 107
600 石材安装 107
附录表 109
附录A 110
附录B 111
附录C 112
附录D 113
附录E 114
附录F 117

100 总则
A 基本要求:

本工程总承包方质量要求确保钱江杯。

本工程外立面主要为金属幕墙、玻璃幕墙及石材幕墙，具体参看立面图及节点大样图。 其中石材为甲定乙供材料。

所有材料、配件以及整个工程的实施，必须符合国家有关标准、行业标准及当地政府主管部门和质检部门的有关规定。

投标者对于招标图纸和招标文件中不合理或有超出规范规定的问题，在招标答疑之前须以显著方式提出。

本技术要求与随招标文件发出的招标图纸等招标文件的要求不一致时，以要求较高的为准。本技术要求未明确的部分，按招标图纸、其他招标文件或国家标准或规范要求执行。

投标者对于本技术要求中未提及，且相关规范未明确规定的技术和做法，应提交监理和业主方审核。

B 工期要求:

以下计划进度，仅作为投标参考使用，实际进度将根据当时的情况进行调整:

序号
施工节点
预计开始时间
预计结束时间
1
地下室结构
2007-12
2008-05
2
上部主体结构
2008-05
2008-11
3
屋顶钢结构
2008-08
2009-01
4
金属屋面
2009-01
2009-02
5
幕墙工程
2008-09
2009-05
6
竣工验收
2009-08
2009-09

投标时各投标方必须提交工期计划、主要施工节点计划和设备材料采购计划，具体开工日期以业主方通知为准。

110 工作范围
A 简介:

华润新鸿基购物中心的幕墙工程本次招标范围包括所有外立面的玻璃幕墙，金属幕墙，石材幕墙，室外柱外包饰面，玻璃雨蓬，室外金属百页隔断/顶栅及百页窗，玻璃门窗，圆形玻璃屋顶，外墙广告灯箱及标识系统等。

本说明用于建筑物的幕墙、玻璃幕墙、石材板幕墙及其它的附属幕墙系统。 工作范围将包括以下内容和招标图上的内容，以下说明为一般说明, 并只被认为是对技术说明和招标图中的详细要求的一种补充。 不过，幕墙承包商应及时将此处所提供的补充数据综合进去。

1. 框架式幕墙系统
2. 玻璃幕墙窗系统
3. 构件式幕墙系统
4. 全玻璃幕墙
5. 石材板幕墙
6. 玻璃采光顶
7. 金属幕墙
8. 大堂入口
9. 雨篷
10. 支撑钢结构
11. 百叶
12. 室外玻璃栏杆

B 一般规定:

本文件包括:

合同文件所指定的幕墙系统的设计、计算、测试、政府审批、生产、运输、安装、委任及质量保证书。

C 语言:

此投标用的设计图纸及技术要求采用中文编写。

D 通信/联络:

幕墙承包商需要为本项目工程合同聘用一位项目经理，设计经理及一位质量控制经理，他们必须具有关经验及精通中(普通话)文语言的书写及沟通能力，以便与工作人员互相沟通。

所有招标前和招标后的计算、设计图纸及技术文件皆应以中文编制。 可能的情况下，图纸说明应以号码系统标注，每个号码均配有中文说明。

在所有之往来文件及提交之文件的呎寸及依据须为国际公制。

E 幕墙设计公司:

如幕墙承包商打算外聘其它设计公司, 此公司须评标时经建筑师批准，此顾问的工作范围应该包括幕墙的完整设计和所有部件/系统的工程计算。合同草稿应在投标时提交, 以作为评审标书。

F 幕墙组件:

幕墙承包商需要提供及配备所有工人、材料、器材及有关细项等， 而需进行有关的设计、计算、试验、制配、运输、装配、直至竣工及其后的维修保养，上述工作包括但不局限于以下内容:

横梁、立柱、玻璃、玻璃装配、断热材料、胶条、泛水板、通风口、门、小五金、多点锁、百叶窗、封板、防鸟屏、楔子、紧固件、防腐部件，内部铝盖板。

所有的玻璃墙，包括玻璃、框架、拉索系统、固件和组件，以及其它墙面系统包括但不限于铝合金、不锈钢、石材和所有相关部件和固定件。

所有与幕墙关连的预埋锚栓、锚板及其它预埋件均由幕墙承包商提供，并由总承包方安装。 而幕墙承包商则需负责提供埋件图及检查(及供应)所有预埋件。 如预埋被遗漏时，幕墙承包商则需要负责重新设计该预埋件，交由建筑师批核，然后测试及安装该项更改过的埋件。

幕墙承包商应与擦窗机承包商相协调，并进行擦窗机不锈钢固定插销锁孔的安装。

防火材料、封烟板、隔声及保温隔热料、防水汽板等，以及上述材料的安装及固定都要包括在幕墙系统内。 幕墙承包商需要提供及安装，内隔墙收口、水泥内衬板和海绵。

所有与本规范有关的幕墙工作及幕墙关连的吊顶，面板，女儿墙盖顶及背板，包括泛水板及防水汽板镶边皆由幕墙承包商提供及安装。

次要钢框架或其它支撑幕墙覆面、吊顶、雨蓬、建筑特色外装饰等的钢结构，皆由幕墙承包商供应及安装。

与总承包或其他专业分包的配合，在幕墙上开孔、留洞、广告牌、LED液晶显示屏等其他专业分包的相关设施在幕墙面的配套装饰、招标建筑图所示的外装饰物以及与其他专业交接处的施工配合和装饰处理等。

以下内容由专业机电承包商供货，由幕墙承包商安装: 幕墙标志和照明及避雷棒及其紧固件、防雷带的电线导管。

以下内容由机电承包商供货及安装: 排水沟与泛水至排水管之连接，电灯架和避雷系统，配线及灯光。

收口:

幕墙承包商需在工地预先和其它行业，服务及系统的协调有关收口的工作。 以下是有关行业的清单，幕墙承包商收口之工作范围不受清单限制。

1. 主、次结构(混凝土及钢结构)；
2. 所有建筑之机电系统(HVAC，油压，LV，ELV，PA，IT系统，联络及安全系统，BMS， MBMs)；
3. 内部隔墙，栏杆及墙面粉刷(水泥板衬墙已包括幕墙承包商合同之内);
4. 内部地板饰面；
5. 内部吊顶及其它天花饰面；
6. 擦窗机(BMU)；
7. 所有整体式或非整体式，照明及非照明之标志及其它数据显示系统；
8. 外部之地面及景观工程；
9. 屋面及屋面防水工程 (除本合同包括的幕墙以及墙面系统的防水)；
10. 标牌。

G 其它项目:

在合同批出前提交之计算书，图纸，材料/供货商/分包商文件只作投标文件及作为承包商之参考, 合同批出后将提交正式的文件，而文件需完全依从建筑师之图纸及技术要求。

幕墙及铝板性能测试、原型测试、观察样板等。

直至幕墙及覆面系统完工之前运输及安装期间所需的所有保护材料。

幕墙承包商需提供人员全天候维护现场清洁，维护安全栏杆和确保器材能安全取用，清洁幕墙，进行本技术要求中提及的工作，以及在质保期内进行服务和维护。

所提交的施工计划表须与总承包商的项目进度相配合。

同时需要与总承包商及其它分包商在施工上协调。

H 幕墙承包商的一般责任:

服从总承包方对幕墙工程进度、质量、安全和文明施工的管理。

于投标时提出幕墙工程所需的用电量和用水量，施工前提供临时用电、用水方案给总承包方和业主方审核。

幕墙承包商应使用训练有素的安装人员，持证上岗，按施工技术规范和质量验收规范施工。

幕墙安装施工前应编制详细的施工组织设计，并经总承包、监理批准。

幕墙工程施工期间，及时将垃圾、废料运送到工地内由总承包方指定的地点。幕墙工程完成时进行全面的清理工作后，才能交付给总承包方，进行竣工验收。

幕墙承包商负责安装的材料、配件到工地后，按总承包方的安排安放、固定和检查。因安放、固定和检查不善引起的一切损失，由幕墙承包商负责，并承担材料、配件运输时的一切后果及损失。

原则上幕墙承包商应按招标图纸施工，但幕墙承包商在进场3天内必须现场测量和复核所有招标设计图中的尺寸，若有现场实测尺寸同招标设计图纸不同的，必须通知现场监理和业主方，按现场监理工程师和业主方同意的调整尺寸进行施工。

在砖墙砌筑前，告知总承包方幕墙分包工程可能对土建产生影响的事项，并预先提交图纸绘述上述影响，如预埋件的位置、尺寸等。一切因幕墙承包商未能遵守此条款而对总承包方造成的损失及费用（包括拆除及修补费用），幕墙承包商须予以补偿。

在总承包方的统一安排下，负责幕墙工程竣工验收，并承担未通过竣工验收的责任和后果。

I 总承包商的一般责任:

按照业主方认可的施工方案向幕墙承包商提供工地内现成的办公室、宿舍、辅助及仓储设施给幕墙承包商（费用由幕墙承包商与总承包方协商）；或在互不妨碍的情况下，在工地上或在建造中的建筑物内，提供场地给幕墙承包商，以便其搭建办公室、宿舍、辅助及仓储设施。

提供合理的施工空间及通道给幕墙承包商使用。幕墙承包商不能阻碍通道及他人的施工场地，并负责修补由其引致的对施工场地及通道所造成的损坏。

除另有说明外，总承包方应预先安排提供任何属于总承包方在施工场地上架设而仍未拆除的爬梯及脚手架给幕墙幕墙承包商使用。但总承包方可因施工程序未能迁就幕墙承包商而拒绝或要求幕墙承包商提前或押后使用爬梯及脚手架，总承包方亦无责任保留此等爬梯及脚手架较总承包方所须用的时间长。

提供工地上的现成的卫生设施及其它设施共同使用。

总承包方将负责整个项目实施过程中的测量统一管理、测量控制网的建立与定期复核，在幕墙承包商进场第一次见面会时将整个现场测量控制网平面图及各点参数提交给幕墙承包商，如果测量控制网数据有变动应及时通知幕墙承包商。

提供工地上现成的围网、围板、安全栏杆等以保障场地安全。幕墙承包商因自己施工而进行的拆卸改动，须负责继后的修复工作。

提供幕墙工程施工所需临时照明、动力及调试所需的电力供应（相应电费由幕墙承包商负责）；提供临时用水的供应（相应水费由幕墙承包商负责）。施工用总水表、总电表由总承包方负责管理。总承包方可根据实际情况给幕墙承包商安装分水表、电表，根据相关收费标准按幕墙承包商实际用水、用电量收取相应费用。在无法安装分水表、分电表的情况下，将按照业主方认可的费用比率收取。

现场雨污废水的排放均由总承包方负责管理，总承包方将在工地设置雨污水系统，统一规划生活区、施工区的雨污水排放。幕墙承包商不得随意排放污、废水。

提供工地上现成的防水、防风及防雨保护的措施供幕墙承包商使用，保护已完成的幕墙工程以防损坏。幕墙承包商因施工而进行拆卸改动，须负责继后的修复工作。

提供已在施工场地的机械及设备包括机械操作人员给幕墙承包商使用(方案须经业主方认可)，以便卸下幕墙承包商的物料及起吊至不同位置。提供工地上其他现成的设施，共同使用。与幕墙承包商联系协调，了解他们关于上述设施的详细需要，在适当时候提供配合。

清理幕墙工程的废料（幕墙承包商须遵循总承包单位的指示，把废料存放于指定的地点）。在工程交付给业主方前，进行全面的清理工作（验收前的清洁仍由幕墙承包商负责）。此等总承包方的清洁工作并不减低幕墙承包商按其分包合同须负担的清洁责任。

提供工地统一的守卫及现场巡逻，要求工人佩戴胸卡出入。对工地作全面的看管，并看管幕墙承包商的设备、材料以防损坏、遗失（此看管责任是一般性的，幕墙承包商须对其存放的设备、材料自行负责看管义务）。

在工程未施工前，幕墙承包商须向总承包方提交工程细则，尤其是施工程序及施工计划。总承包方将在每个工序开始前及浇筑混凝土前，通知幕墙承包商并给予足够的时间去核对预埋件埋设位置等。

负责工程的整体进度，负责与幕墙承包商协调幕墙工程的进度。幕墙分包单位应积极主动地向总承包方汇报幕墙工程情况，尤其是将影响土建工程进度的有关项目。并主动向总承包方提供施工程序及进度表，以便总承包方协调工程整体进度。同时，幕墙承包商应根据总承包方要求调整与工程总体进度不符的幕墙工程的进度。

负责工程的整体质量，与幕墙承包商共同控制幕墙工程的质量。幕墙承包商应接受总承包方对幕墙工程质量情况及幕墙工程质量管理文件的管理，并按照总承包方要求整改与工程质量要求不符的幕墙工程。

总体协调工程局部及整体竣工验收，并承担未通过竣工验收的责任和后果。幕墙承包商配合总承包方的验收安排。

对不同单位施工出现矛盾的地方作出协调，主动地找出解决办法。幕墙承包商应主动配合总承包方做出的调整方案。

J 与总承包方的工程界面:

幕墙承包商提供经计算后加工好的预埋件给总承包方，总承包方在主体混凝土浇注时予以预埋，并及时通知幕墙承包商现场核实位置。

购物中心幕墙砖墙由总承包方完成砌筑及防水砂浆施工后交给幕墙承包商。

K 与户外广告灯箱及LED液晶显示屏工程指定分包的工程界面:

幕墙承包商须完成幕墙与广告牌及LED液晶显示屏交接位置的节点施工。

幕墙承包商须为广告牌及LED液晶显示屏分包单位提供型材骨架，广告牌及LED液晶显示屏分包单位在此基础上安装广告牌及显示屏。

L 与精装修工程指定分包的工程界面:

铝板、玻璃等幕墙构件与精装修竖向收口位置由幕墙承包商负责收口处理，楼层处的水平收口由精装修单位处理。

购物中心首层幕墙与精装修收口位置由精装修指定分包单位负责收口处理。

M 与室外泛光照明工程指定分包的工程界面:

室外泛光照明工程如需在幕墙立面或其它幕墙相关部位开孔、预留管线等，须至少于幕墙施工前28个日历天提供节点要求，幕墙承包商予以配合。

N 与室外绿化景观工程指定分包的工程界面:

幕墙与室外园林及硬铺装间的收口处由室外绿化景观指定分包单位处理，但幕墙承包商须就节点处理合理性提出意见，并在施工中予以配合。

O 图纸及技术要求:

本技术要求与招标图纸主要作用是规定工作范围，设计意图及其性能要求。 招标图并不作为明细之技术资料，但具体上可作依附。

所提供的图纸仅表示设计意图，并不表示所有的情况，部件，材料等等。 最终的节点设计及部件外观需得建筑师批准。

投标者可作与招标文件中的设计不同方案，但需满足本技术规范的各项要求，并提供等效的材料或设计。

在投标阶段，投标者应将图纸或技术要求书中存在的差别或矛盾之处告知建筑师并澄清。

P 设计责任:

投标方应根据建筑设计的要求进行深化设计和细部设计，提供施工图纸及详细说明、计算资料、材料及零部件的样品以及按业主方、设计单位、幕墙顾问单位要求提供招标范围内所含的各类型与实物原大（即1：1）样品。中标后，该批样品须妥为保存，以便日后按该样品施工和作为验收标准。

投标方应负责材料的选择，其性能、类型、尺寸等均应与本技术要求规定的标准相符，并保证它们的安全适用性。同时，应出具材料供应厂商的厂名、资质、质量保证、技术参数等书面证明。进口的材料应按合同条件有关规定执行，并出具有关商检报告。

幕墙的深化设计和细部设计应参照建筑物的设计图纸及招标图纸内幕墙顾问单位提供的节点图进行优化完成，并应提供玻璃幕墙、铝板幕墙、石材幕墙及铝合金百叶窗、雨篷、阳台栏杆、采光井等各种构造节点图。

幕墙深化设计应注意各种不同材料接缝位置的节点处理，如石材与铝板、铝板与面砖等接缝部位的节点处理，以保证幕墙的整体密封性能和良好外观。同时，应注意幕墙节点的外保温及防水处理。

1. 建筑幕墙在不同防火分区分界位置须填充防火保温隔热材料以达到幕墙的防火保温性能要求。

2. 幕墙体系应包括室内墙面构造处理及室外与幕墙交接处的天花构造。

3. 幕墙与主体结构应通过预埋件连接，预埋件须在施工时埋入混凝土或焊接的钢结构体系上，预埋件与幕墙受力构件的连接应为弹性连接。

120 标准

A 一般规定:

除非另作说明，否则幕墙承包商务必遵守中国现行规范、规定和以下标准。国内规范未涉及的部分则使用下面的相应国外规范。以国内规范中的要求作为基本要求，下列国外规范中相应的较高要求也应被满足。

以下标准、规范及规程仅是本工程设计及施工的最基本依据，并未包括实施中所涉及到的所有标准、规范和规程。 在合同有效期内，如相关主管部门对上述的规范、规程、标准等进行了修订或更新，或者业主方(或监理工程师)对其制定的相关补充规定或要求进行了修订，则幕墙承包商应以更新或修订后的版本为准，并予以执行。
若幕墙承包商使用的标准在本技术标书的规定外，他应明确说明用于替代的标准或使用规范，并提供所使用的标准，该标准必须是国际公认的同等或更高级的标准，如幕墙承包商所使用的标准低于上述标准，业主方将有权不予接受，幕墙承包商必须列表将明显的差异点详细说明。
当以下所列的规范、法规或标准出现差异及矛盾时，应采用较为严格的规范。
应时常保留一份最新版规范、已批核之图纸及制造商安装手册于工地。

B 设计:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
CECS 127-2001
点支式玻璃幕墙工程技术规范
DBJ 01-621-2005
公共建筑节能设计标准
DBJ 11-624-2006
防火玻璃框架系统设计施工及验收规范
GB 50009-2001
建筑结构荷载规范 (2006年版)
GB 50010-2001
混凝土结构设计规范
GB 50011-2001
建筑抗震设计规范
GB 50017-2003
钢结构设计规范
GB 50019-2003
采暖通风与空气调节设计规范
GB 50223-2004
建筑工程抗震设防分类标准
GBJ 118-88
民用建筑隔音设计规范
GB/T 11835-2007
绝热用岩棉、矿渣棉及其它制品
JG 3035-1996
建筑幕墙
JGJ 24-86
民用建筑热工设计规范
JGJ 26-95
民用建筑节能设计标准
JGJ 99-98
高层民用建筑钢结构技术规程
JGJ 102-2003
玻璃幕墙工程技术规范
JGJ 113-2003
建筑玻璃应用技术规程
JGJ 133-2001
金属与石材幕墙工程技术规范
BS (英国规范)

BS 5588
建筑设计、施工及使用过程中的防火规范
BS 5750
质检系统
BS 6399
建筑设计荷载规范
BS 6399.1
荷载规范
BS 6399.2
风荷载规范
BS 7543
建筑和建筑构件、产品及部件耐久性指南
BS 8110
混凝土结构的使用
BS 8200
建筑竖直外墙非承重构件的设计规范
BS 8297
非承重预制混凝土面板的设计和安装规范
ASME (美国机械工程师协会)

ASME A120.1-2001
擦窗机电动平台的系统要求

C 加工、施工及验收:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB 50205-2001
钢结构工程施工质量验收规范
GB 50210-2001
建筑装饰装修工程质量验收规范
GB 50221-95
钢结构工程质量验收评定标准
GB 50300-2001
建筑工程施工质量验收统一标准
GB/T 5117-1995
碳钢焊条
GB/T 5118-1995
低合金钢焊条
JGJ 33-2001
建筑机械使用安全技术规程
JGJ 46-2005
施工现场临时用电安全技术规范
JGJ 80-91
建筑施工高处作业安全技术规范
JGJ 126-2000
外墙饰面砖工程施工及验收规程
JGJ/T 139-2001
玻璃幕墙工程质量检验标准
BS 648
建筑材料重量表
BS 3019
TIG焊接
BS 3571
MIG焊接
BS 3923
焊缝的超声波检测方法
BS 4870
材料自动熔透焊规范（包括焊接技师的认可）
BS 4871
焊接操作的认可试验说明
BS 4872
不锈钢熔合焊缝
BS 5135
碳钢和碳 - 锰钢弧形焊缝焊接规程
BS 5289
熔焊焊缝外观检测操作规范
BS 5465
不锈钢弧形焊缝
BS 5531
结构安装安全操作规范
BS 5975
脚手架操作规范
BS 7475
奥氏体不锈钢熔焊技术说明
BSEN (欧洲规范英文版)
BSEN 287
焊接技师的熔透焊技术考核
BSEN 288
金属材料焊接操作的说明及认可
AS (澳洲标准)
AS 1554第6部分
高强淬火钢和回火钢的焊接

D 铝合金型材:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。

GB 8013-87 铝及铝合金阳极氧化、阳极氧化膜的总规范
GB/T 3190-1996 变形铝及铝合金化学成分
GB/T 3380-1997 铝及铝合金轧制板材
GB/T 5237-2000 铝合金建筑型材
BS 8118 铝结构应用规范
BSEN 485 铝及铝合金：薄板带和板材
BSEN 515 铝及铝合金：锻造产品、回火规定
BSEN 573 铝及铝合金：化学成分及锻造产品的成形

E 钢和不锈钢:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB 700-88
碳素结构钢技术条件规范
GB 3280-92
不锈钢冷轧钢板
GB 4226-84
不锈钢冷加工钢棒
GB 4237-92
不锈钢热轧钢板
GB 14907-2002
钢结构防火涂料
GB 50018-2002
冷弯薄壁型钢结构技术规范
GB/T 699-1999
优质碳素结构钢
GB/T 1220-2007
不锈钢棒
GB/T 1591-1994
低合金高强度结构钢
GB/T 2518-2004
连续热镀锌薄板和钢带
GB/T 3280-2007
不锈钢冷轧钢板和钢带
GB/T 4171-2000
高耐候结构钢
GB/T 4172-2000
焊接结构用耐候钢
JGJ 81-2002
建筑钢结构焊接技术规程
BS 729
钢铁制品热浸镀锌说明
BS 970
用于机械和合金工程的锻造钢的技术说明
BS 1449
钢板，钢片和钢带
BS 1706
铁和钢表面电镀锌和镉的方法
BS 2989
连续热浸镀锌钢和铁 - 锌合金镀膜钢技术规范：宽带，片/板和
狭长宽带
BS 2994
冷轧型钢说明
BS 3382
丝线构件电泳镀膜层
BS 3605
不锈钢管
BS 3692
ISO米制六角型精制螺栓、螺钉、螺母
BS 4320
用于普通工程的金属垫圈
BS 4360
焊接结构钢技术规范
BS 4848
热轧结构用型钢
BS 5950
钢结构应用规范
BS 6105
抗腐蚀不锈钢紧固件技术规范
BS 6363
空心截面冷锻钢的技术规范
BS 6744
用于混凝土加强的不锈钢钢筋
BS 7613
热轨淬火和回火可焊的结构用钢板说明
BS 7668
可焊结构钢说明：耐候热轧结构用型钢管
BSEN 10029
3 mm 或 3 mm 以上热轧钢板尺寸、形状及质量偏差说明
BSEN 10113
可焊的精制纹理结构钢的热轧产品
BSEN 10143
连续热浸金属涂层薄钢板及钢带：尺寸及形状允许偏差
BSEN 10147
连续热浸镀锌层薄钢板、钢带技术规范
BSEN 10210
表面热处理的空心非合金结构和细晶粒结构钢
BSEN 20898-1
紧固件的机械特性
BSEN 22063
金属涂层和其它无机涂层

F 玻璃:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。

GB 9962－1999 夹层玻璃
GB 11614-1999 浮法玻璃
GB 15763.1-2001 建筑用安全玻璃防火玻璃
GB 17841-1999 幕墙用钢化玻璃与半钢化玻璃
GB/T 9963-1998 钢化玻璃
GB/T 11944-2002 中空玻璃
JC/T 536-94 吸热玻璃
JC/T 867-2000 建筑用U形玻璃
BS 952 窗用玻璃
BS 6206 建筑用防护平板玻璃及防护塑料的撞击性能要求说明
BS 6262 建筑窗用玻璃实行规范
BS 6375 窗性能
ASTM (美国测试和材料机构)
ASTM C1036 平板玻璃说明
ASTM C1048 热处理平板玻璃说明
ASTM C1172 夹层平板玻璃说明
AS 1288 建筑玻璃的选材与安装
DIN (德国规范)
DIN 18516 钢化玻璃的热浸测试

G 填塞和密封:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB 16776-1997
建筑用硅酮结构密封胶
GB/T 13477-92
建筑密封材料试验方法
GB/T 14683-93
硅酮建筑密封膏
JC/T 483-92
聚硫建筑密封胶
JC/T 485-92
建筑窗用弹性密封胶
JC/T 486-2001
中空玻璃用弹性密封胶
JC/T 882-2001
玻璃幕墙接缝用密封胶
JC/T 883-2001
石材用建筑密封胶
BS 4254
双组分多硫底部密封胶说明
BS 4255
建筑耐候预成型密封条用橡胶
BS 5215
单组分喷枪级多硫底部密封胶说明
BS 5889
硅酮密封胶
BS 6093
接缝设计及建筑结构的填缝
BS 6956
填缝材料和化合物
BSEN 29046
建筑结构密封胶 – 常温下粘接性能的测定
ASTM C509
多泡合成橡胶预成型密封条及密封材料技术说明书
ASTM C794
合成橡胶连接密封胶的粘着 - 剥离试验方法
ASTM C864
橡胶压缩密封胶条、垫块及玻璃垫块的说明

H 消防:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB 50045-95 高层民用建筑设计防火规范(2005年版)
GB/J 16-87 建筑设计防火规范(2001年版)
BS 476 建筑材料及结构防火试验

I 防护涂层:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
BS 5411
材料和相关涂层试验方法
BS 5493
钢铁结构防腐蚀涂层实用规范
BS 6270
建筑物清洗和表面修复实用规范
BS 6497
用于室外建筑配件和窗户的钢带和热浸镀锌热轧型钢的粉末有
机涂层的应用和焙烧技术要求，以及带有粉末有机涂层的镀锌
型钢和钢带的精修技术要求。
ASTM D523
反射光泽试验方法
ASTM D968
有机涂层耐磨损试验方法
ASTM D2247
100%相对湿度下测试涂层金属样品的方法
ASTM G23
非金属材料暴露装置（弧型碳棒）有效的耐光和水的实用建议

J 油漆:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
BS 6150
建筑用油漆实用规程
ASTM D714
测定油漆热度的实验方法
ASTM D1400
用非破坏性方法测量非铁金属上的干性绝缘膜厚度
ASTM D1654
测定油漆层和涂层样板在腐蚀环境中的性能的方法
ASTM D2244
用仪器测量不透明材料色差的方法
ASTM D3363
用铅笔测定膜层硬度的方法
ASTM D4214
外部油漆膜层白度的测试方法

K 性能测试:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB/T 15225-94
建筑幕墙物理性能分级
GB/T 15226-94
GB/T 15227-94
GB/T 15228-94
GB/T 18250-2000
建筑幕墙的空气渗透性能检测方法
建筑幕墙风压变形性能测试方法
建筑幕墙雨水渗漏性能检测方法
建筑幕墙平面内变形性能检测方法
JGJ/T 139-2001
玻璃幕墙工程质量检测标准
BS 2750
建筑物及建筑物部件的隔音性能测试方法
BS 5821:3
建筑和建筑材料的隔音性能分极
AAMA 501
外墙的测试方法
AAMA 501.1
在动态压力下，外窗、幕墙和门的水渗漏标准试验法
AAMA 501.2
金属幕墙现场测试规范：利用均匀气压差，现场检查安装完工
的外用门窗及幕墙渗水情况。
ASTM E330
在均匀静态的气压差下，外窗、幕墙和门的结构性能试验方法
ASTM E547
在周期性静态气压差下，外窗、幕墙和门的水渗漏试验方法
AS 4284
建筑幕墙测试

L 避雷装置:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
GB 50057-94
建筑物防雷设计规范
BS 6651
结构防雷规范

M 质量保证:

下列规范列出幕墙承包商在设计，供应和安装中需符合的最基本要求，若合同文件内或现行守则上有更高的要求，应以较高的要求为准则。
BSEN ISO(促进标准化国际组织)
BSEN ISO 9001~9004
设计、开发、生产、安装及服务质量保证系统

N 其它规范:

中国规范应优先于任何其它相关法规或标准：包括英国标准、澳洲标准、美国标准以及美国材料试验学会(ASTM)的方法及标准，除非相关政府机构发表声明愿意放弃使用中国规范。

130 质量控制

A 一般规定:

准备，提交并实施以IS0 9002为根据的详细的项目质量计划书。

确认在此项目工程所用之产品是可信赖的独家专利品并根据IS0 9002生产。

聘请一位质量控制代表负责所有质量控制事宜，包括供应、组装及安装。

B 证书:

提交以下证书:

1. 接受合同文件的设计意图 (在施工图制作之前)。

2. 与合同文件所要求相一致的性能设计，及拟采用的材料和产品的适用性(生产之前)。

3. 与制造商所提议的安装过程相符合的文件(生产过程开始时)。

4. 与合同文件所述的性能设计、包括材料及配件相符合的文件(在完工后)。

作为提供材料的一个条件, 制造商及材料和部件供货商须:

1. 在投标阶段，检查合同文件，证明所提供材料是适合本工程的。

2. 当进行任何一种系统的第一次安装时，必须到场见证所施行的工序是否根据制造商所订下的工序施行，并没违背制造啇的保证。

3. 施工期内定期视察安装工序是否违章。

当所有证明书发出后，安装者不得更改任何施工程序。 如确需
