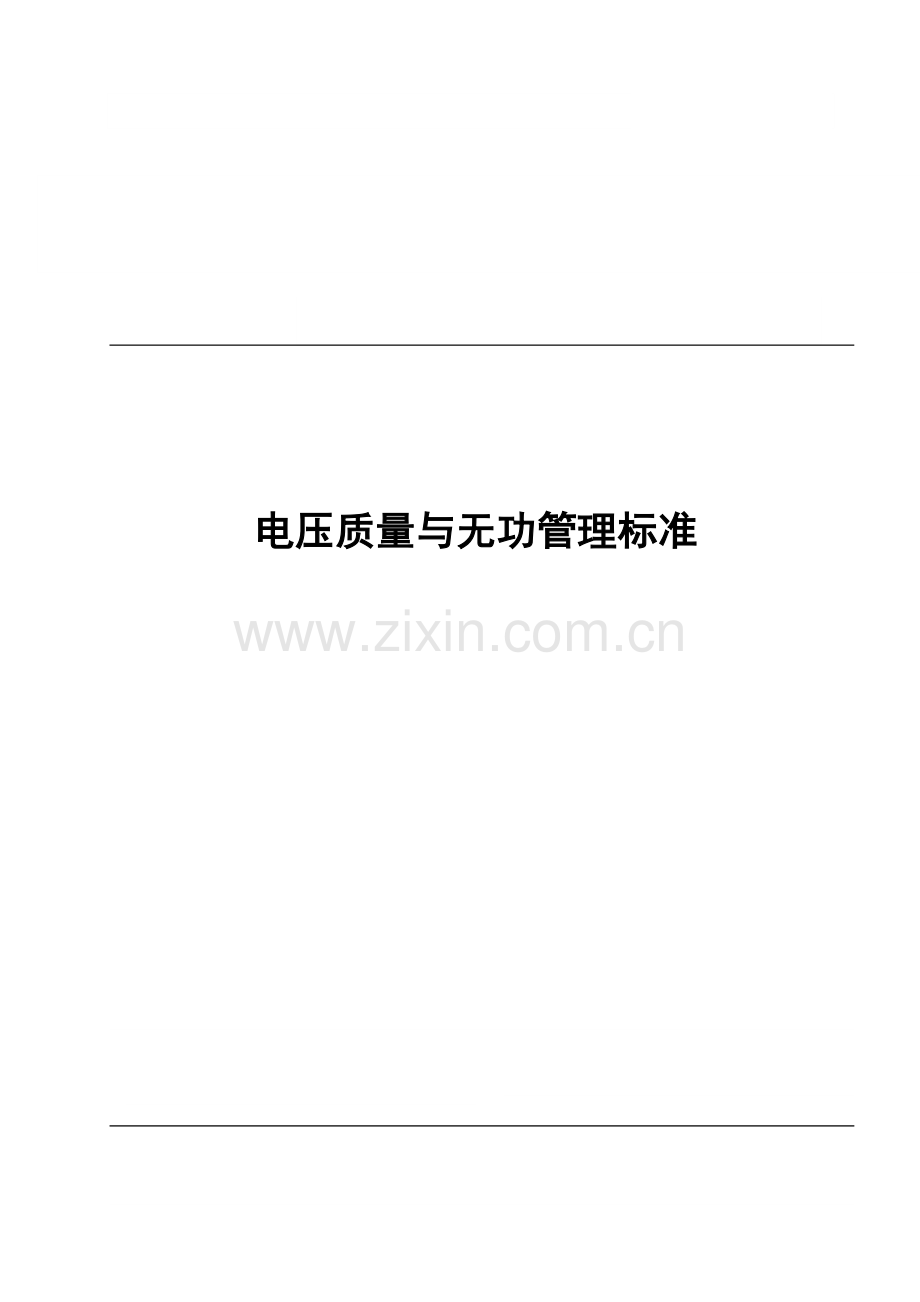

电压质量与无功管理标准

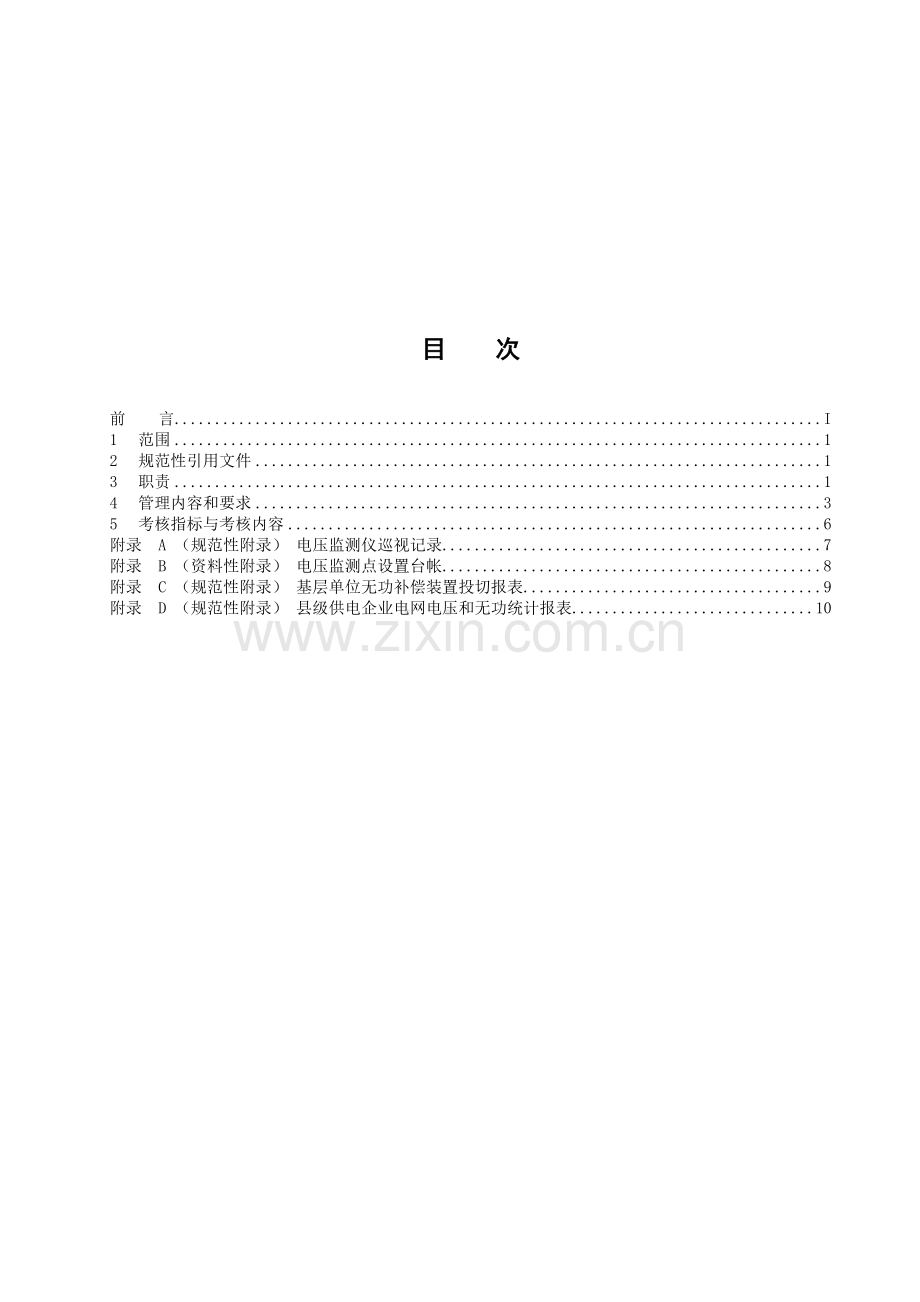

目 次
前 言 I
1 范围 1
2 规范性引用文件 1
3 职责 1
4 管理内容和要求 3
5 考核指标与考核内容 6
附录 A （规范性附录） 电压监测仪巡视记录 7
附录 B （资料性附录） 电压监测点设置台帐 8
附录 C （规范性附录） 基层单位无功补偿装置投切报表 9
附录 D （规范性附录） 县级供电企业电网电压和无功统计报表 10

前 言
为规范县级供电企业电压质量与无功电力管理工作，提高供电质量，特制定本标准。
本标准的附录A、附录C、附录D为规范性附录。

县级供电企业电压质量与无功电力管理标准
1 范围
本标准适用于县级供电企业的电压质量与无功电力管理工作。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。。
2.1 《中国南方电网有限责任公司农村电网电压质量和无功电力管理办法（试行）》南方电网计[2004]3号
2.2 《电力供应与使用条例》 国务院令（第196号）
2.3 《中华人民共和国电力法》
2.4 《电力系统电压质量和无功电力管理规定》 电力部
2.5 《电力系统电压和无功电力管理条例》 能源部
2.6 《电力系统技术导则》 (SD131-1984)
2.7 《电能质量供电电压允许偏差》 (GB12325-2004)
3 职责
3.1 主管部门与协作部门
3.1.1 生产技术部是电压质量与无功电力管理主管部门。
3.1.2 市场营销与客户服务部、调度管理部门、输变电管理所、供电所是电压质量与无功电力管理协作部门。
3.2 生产技术部
3.2.1 根据上级电压与无功电力管理条例、规定，制定本单位电压质量与无功电力管理规定、标准，并组织实施。
3.2.2 审核全网改善电压质量和无功补偿的措施，合理安排增补、调整无功补偿设备，检查、督促无功补偿设备的投运和运行工作。
3.2.3 参与规划、设计、基建及技改等阶段中涉及电网无功平衡、补偿容量，设备和调压装置的选型、参数、配置地点的审核，工程质量的验收及试运行工作。
3.2.4 负责本网电压质量、无功补偿进行监督、统计、分析及考核工作。
3.2.5 每半年召开一次电网电压无功电力分析会。
3.3 市场营销与客户服务部
3.3.1 负责处理用户业扩增容，定期开展用户供电普查，对新接用户进行用电无功补偿方式及容量的审查。
3.3.2 掌握用户用电自然力率和无功补偿设备的安装和投运，指导和帮助用户提高用电力率，合理投、切无功补偿设备，改善电压质量。
3.3.3 经常组织检查用户无功设备运行情况，充分挖掘用户无功设备潜力，严格控制低谷时用户倒送无功，协助解决用户无功设备运行中的问题。
3.3.4 严格执行力率奖惩制度，考核用户力率，指导新用户装齐补偿容量，并要求具备自动投切条件。
3.3.5 参加审查有关改善电压质量的技术措施和无功补偿方案。
3.4 调度管理部门
3.4.1 负责电网运行中的无功平衡和电压质量调整。年、月、日运行方式计划中应包括无功电力平衡、电压调整等保证电压质量的内容。值班调度员应在进行有功电力调度的同时进行无功电力调度。
3.4.2 根据负荷变化规律和电压状况，及时调整有载调压分头、投切无功补偿装置。
3.4.3 进行无功调压计算，根据电网情况及时编制调整各级网络主变压器运行电压分接头，定期下达电压曲线。
3.4.4 分析电网潮流和电压变化，大力开展无功优化工作，据以合理安排运行方式。并为改善电网结构，增置无功补偿和调压设备提供依据。。
3.4.5 负责调度管辖内无功电压的监视、统计，积累必要的运行资料。
3.4.6 对公司供区的电压调整、无功调度业务给予指导和监督。
3.4.7 每月向生产技术部报送主变分接头调整记录、无功补偿装置运行记录、无功补偿装置缺陷记录、无功电力和电压调整分析报告。
3.5 供电所
3.5.1 负责所辖客户的电压和无功电力管理。掌握客户自然力率和无功补偿设备安装投运情况，指导和帮助客户提高用电力率，合理投切无功补偿设备，改善电压质量。
3.5.2 定期开展客户供用电设备普查，对新接电客户进行用电力率、无功补偿方式审查分析。
3.5.3 贯彻执行《功率因数调整电费办法》。
3.5.4 负责统计所辖的客户电压监测点的电压合格率，应于次月4日前报生技部。
3.5.5 客户冲击负荷、不对称负荷和整流用电质量和对安全经济运行有影响者，应督促客户采取技术措施，予以消除。
3.5.6 每年年底上报公用配电变压器安装数量、安装容量，10KV-35KV专线、非专线供电的客户数量、装接容量、无功补偿设备容量。按照B、C、D类电压监测点的设置原则选定一批有代表性的客户作为电压监测点，并报营销部批准备案，客户电压合格率应达到98％及以上，组织客户端电压监测仪的定期校验，每年一次。
3.5.7 根据电网电压情况及时对公用配变分接头进行调整，并督促客户调整专用变压器分接头。
3.5.8 定期对客户电压监测点进行巡视，至少半个月巡视一遍。组织对所辖电网10KV客户和公用配电变压器、小区配电室以及有代表性的低压配电网线路首未端客户的电压进行巡回检测，检测周期不应少于每年一次，且每次连续检测时间不应少于２４小时。
3.5.9 加强力率管理和考核工作。
3.5.10 加强对所辖电压监测点处电压质量的分析，分别找出影响高压客户尤其是敏感客户电压质量的各类因素，包括城网结构的影响、供电部门管理水平的影响、以及客户自身因素造成电压质量不合格的影响等各类因素，并上报营销部季度、年度电压质量分析报告。

3.5.11 负责维护辖区内B 、C、D类电压监测仪，按要求填写本所的电压监测仪巡视记录（见附录A表A.1）、电压监测点设置台帐（见附录B表B.1）。
3.6 输变电管理所
3.6.1 变电站
3.6.1.1 负责变电站电能计量装置及电压监测装置的运行监督，建立无功补偿技术台帐，按规定要求认真抄录各项设备运行数据，并上报有关单位。
3.6.1.2 加强所管辖变电站有载调压主变、电压监测仪、无功就地综合自动调节装置和电力电容器的运行巡视管理，提高设备的完好率和可用率。
3.6.1.3 当发现无功设备不能正常运行时(一次设备故障或二次保护动作)，应及时按公司缺陷管理制度向有关部门汇报。
3.6.1.4 做好所辖变电站各级母线电压质量的运行统计、分析。将A类电压监测点的电压合格率报表及分析报告，于次月4日前报生产技术部。
3.6.1.5 认真做好电容投、退，及投、退原因记录。
3.6.1.6 负责维护A类电压监测仪运行维护工作。
3.6.2 变电检修班
3.6.2.1 认真做好无功设备检修维护管理工作，提高设备完好率和可用率。
3.6.2.2 负责对变电站内各级母线电压监测仪的安装和检验工作。按要求填写本单位的电压监测仪巡视记录（见附录A表A.1）、电压监测点设置台帐（见附录B表B.1）。
3.6.2.3 根据电网需要，积极配合调度室及时调整所辖变压器分接开关，提高电压合格率。
3.6.2.4 对因故障退出的无功补偿设备，应及时派有关技术人员检查处理，找出故障原因并尽快处理修复，投入运行。
3.6.2.5 对已修复正常并投运的电容器，要立即通知有关单位及电压和无功专责。
4 管理内容和要求
4.1 电压合格范围
4.1.1 用户受电端供电电压允许偏差值
4.1.1.1 10kV及以下三相供电电压允许偏差为额定电压的–7%～+7% 。
4.1.1.2 35kV用户供电电压正负偏差绝对值之和不超过额定电压的10%。
4.1.1.3 380V三相动力用户电压允许偏差值为额定电压的–7%～+7%。
4.1.1.4 220V单相供电电压允许偏差值为额定电压的-10%～+7%。
4.1.2 变电站内母线电压允许偏差值
4.1.2.1 10kV母线电压允许偏差值为额定电压的0～+7% 。
4.1.2.2 变电站内的110kV～35kV母线，正常运行方式时，为系统额定电压的–3%～+7%；35kV为33.95kV～37.45kV；事故后为系统额定电压的–10%～+10%。
4.1.2.3 110kV及以下母线电压原则上由公司调度管理部门控制。调度管理部门可根据系统安全、经济运行、负荷变化等要求，确定变电站的一侧母线作为变电站运行时的电压监测点。
4.1.2.4 特殊情况下的电压允许偏差值由调度管理部门确定。
4.2 无功负荷合格范围
4.2.1 调整无功负荷的目的，一是减少无功负荷，降低线损；二是使无功负荷在电压质量标准规定的范围内实现无功平衡，稳定电压、减少有载分接开关调节次数。
4.2.2 在高峰负荷时，主变压器一次侧功率因数不低于0.95，应尽量以高功率因数运行，但避免向变电站的上一级电网反送无功负荷；在低谷负荷时，主变压器一次侧功率因数不高于0.95（110kV以下变电站，不高于0.98）。
4.2.3 调度所可根据系统安全、经济运行、负荷变化等要求，制定无功负荷曲线，通过调整无功补偿设备实现无功负荷按曲线运行。
4.3 电压监测点的设置与合格率的统计
4.3.1 供电电压质量监测分为A、B、C、D四类电压监测点,各类监测点每年应随供电电网变化进行动态调整。
A类：管辖变电站10kV母线电压；
B类：110kV及以上用户和35kV专线供电用户；
C类：35kV、10kV用户每一万千瓦负荷至少设一个并应包括对电压有较高要求的重要用户，和每个变电站10kV母线上所带有代表性的末端用户。
D类：低压（220V、380V）用户，能反映公用配电变压器下的首末端电压质量；
4.3.2 调度管理部门对其调度管辖范围内的电网，选定一批能反映电网电压水平的监测点。一、二次网的电压监测点电压应根据满足正常条件下的下级供电电压(或用户受电端)的要求，并应根据系统安全、经济运行、负荷变化和发电方式变化及有关规程等要求规定高峰、低谷时的正常电压数值和允许的电压偏移范围，并进行监测。
4.3.3 供电电压合格率计算公式：
检测点电压合格率＝[1-（∑超上限时间+∑超下限时间）/∑运行总时间]*100%
电网电压合格率＝∑1n电网监测点电压合格率/N
n—为监测点的个数
供电电压合格率＝0.5A+0.5(B+C+D)/3
4.4 电压质量分析
4.4.1 生产技术部按南方电网计[2004]3号《中国南方电网有限责任公司农村电网电压质量和无功电力管理办法（试行）》规定及要求，指导相关单位在全网区设置足够数量的电压监测点，通过监测了解掌握电网电压情况，采取相应措施，从而保证电网电压质量。
4.4.2 每年年底，要对客户电压质量状况进行扩大性调查分析，客户服务中心在增加新的监测点时，要使用便携式电压统计表对该点作典型日（24小时）和一周168小时）电压合格率测录统计，并向生技部提供该期间的最高电压和最低电压数据。
4.4.3 供电所每月对B、C类高压客户进行电压质量分析，分别找出影响高压客户尤其是敏感客户电压质量的各类因素，包括城网结构的影响、供电部门管理水平的影响、以及客户自身因素造成电压质量不合格的影响等各类因素，对影响因素进行分类排队。
4.4.4 调度所每月对A类电压质量进行分析，对向客户供电的变电站10kV母线电压质量进行分析，找出10KV母线电压不合格的主要因素，包括电网结构因素、装备因素、管理手段、监测点设置等，同时提供10KV母线最高电压和最低电压。
4.4.5 每月2日按责任部门负责监测数据采集分析，生产技术部汇总统计分析（电网电压和无功统计报表（见附录D表D.1）），并按规定时间上报上级有关部门。
4.4.6 调度管理所根据分析制定确保主网电压在合格范围的措施，并落实于实际运行方式之中，必要时，考虑调整运行方式。
4.4.7 供电所应加强对客户无功电力设备的管理工作，对于对电压质量要求较高的客户以及第三客户，必要时，要求高压客户应采用有载调压变压器，客户侧无功设备应满足自动投切，同时严禁客户向电网倒送无功。
4.4.8 供电所对低压供电客户，连续测得客户用电电压偏差超过国家规定的，应分清轻重缓急，采取合理措施，尽快加以解决。
4.4.9 夏季或冬季高峰负荷来临之前，要做好负荷增长预测和居民电压合格率的分析工作，并落实于春秋俭工作之中，确保迎峰电压质量。
4.5 无功管理
4.5.1 35kV变电所及以上变电站原则上只补偿主变压器无功损耗，并考虑留有一定的补偿裕度，可按主变压器容量的10%～15%来补偿。
4.5.2 10kV配电变压器容量在100kVA及以上的用户，必须进行无功补偿，并应采用自动投切的动态补偿装置，其补偿容量根据负荷性质来确定。
4.5.3 5kV及以上的交流异步电动机应进行随机补偿，其补偿容量为电机额定容量的20%～30%。
4.5.4 由调度管理部门负责编制无功负荷曲线，并使无功补偿电容器按照规定进行投退。
4.5.5 变电站调压及无功设备管理
4.5.5.1 县调应根据系统负荷和运行方式变化及时调整变压器分头。降压变压器分头选择应不窝无功补偿设备出力，且电压在允许偏差范围内。带负荷调压变压器分头可根据电压曲线或调度命令及时调整。
4.5.5.2 装有手动投切电容器组的变电站，可根据电网经济运行，电压质量，设备状况等因素，作出电容器投切的具体规定，值班人员应按规定或调度命令投切电容器组。
4.5.5.3 公司所属变电站无功补偿电容器的可用率和投入率应列为调度所和变电站的小指标考核。

4.5.5.4 当无功补偿电容器因电压高不能投入时，应分析原因，是无功补偿不足，还是无功补偿剩余。如无功补偿不足，应及时调整主变压器分接头降低电压；如无功补偿剩余，可暂时退出电容器，但应做好记录，在无功负荷增加后及时投入。
4.5.5.5 变电站值班员要详细记录各变电站电容器投、退和故障情况，电容器因故障退出运行时，要清楚记录原因和时间；电容器修复交付运行也同样要清楚记录时间。
4.5.5.6 变电站值班员发现电容器故障立即报当值调度员，并要清楚记录故障原因和时间，认真在设备缺陷记录中填写设备缺陷记录并报设备管理部门。
4.5.6 输变电管理所根据设备缺陷记录，负责组织维修。电容器修复后立即汇报当值调度员，并在变电站做好维修记录和及时在设备缺陷记录中消缺。
4.5.7 输变电管理所综合管理员应在每月2日前将上月无功补偿装置运行情况（见附录C表C.1）汇总分析并报生产技术部，生产技术部对无功补偿装置运行情况进行综合分析。
4.5.8 客户服务中心、供电所、用电管理部各兼职人员要建立归其管理的用户的电压和无功补偿资料档案。
对用户电压调整必需做好4项工作：
a) 合理调整变压器分接头；
b) 无功补偿采取就地平衡解决；
c) 合理分配电力负荷；
d) 提高负荷率
4.5.9 无功考核目标
电网功率因数：10kV≥0.9；35kV≥0.95。
4.5.10 电力用户的力率及无功补偿设备管理
4.5.10.1 电力用户要不断提高用电力率，并保持均衡。供电所及有关部室应督促和帮助用户采取措施提高力率。
4.5.10.2 用户在高峰负荷时的功率因数应达到下列规定：
4.5.10.2.1 高压供电的工业用户和装有带负荷调压装置的高压供电电力用户，功率因数为0.9及以上。
4.5.10.2.2 100kVA（千瓦）及以上电力用户和大、中型电力排灌站，功率因数为0.85及以上。
4.5.10.2.3 农业用电，功率因数为0.8及以上。
4.5.10.2.4 凡功率因数达不到上述规定的用户。应增添无功补偿设备，达到上述规定值。
4.5.10.3 用户装设无功补偿设备后，用电力率一般不超过0.98，凡装有无功补偿设备，且有可能向电网倒送无功功率的用户，应随其负荷和电压变化情况及时投入或切除部分补偿电容器，供电部门应在计费计量点加装带有防倒装置的反向无功电能表。
5 考核指标与考核内容
5.1 本标准检查与考核按有关规定考核。

附录 A
（规范性附录）
电压监测仪巡视记录

电压监测仪巡视记录见表A.1。

表 A.1　电压监测仪巡视记录

巡视单位：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　巡视日期：　　　　年　　　月　　日　
巡视类别a
监测仪名称
巡视发现b
处理意见及结果
巡视日期
巡视员签名

注： 本表A类监测点由输变电管理所变电检修班填写，其它类由监测点所在辖区供电所填定。
a 注明：定期、事故、监察。定期巡视：由兼职管理员进行，掌握监测仪的运行情况，每月1次。故障性巡视：查明监测仪发生故障的原因。监察性巡视：由部门领导或电压和无功专责进行，目的是了解监测仪状况，并检查、指导基层管理员的工作
b 巡视发现异常，要把具体缺陷情况写清楚。巡视无异常填写“正常”。
附录 B
（资料性附录）
电压监测点设置台帐

电压监测点设置台帐见表B.1。

表 B.1　电压监测点设置台帐

单位名称： 　　　　　　　　　　　　　　　　　　　　　年度：
序号
监测类型
电压等级（kV）
安装地点
出厂编号
仪表型号
厂家
安装时间
管理单位

A
10

B
35

C
10

D
0.22

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　登记人：

附录 C
（规范性附录）
基层单位无功补偿装置投切报表
基层单位无功补偿装置投切报表见表C.1。

表 C.1　基层单位无功补偿装置投切报表

填报单位：　　　　　　　　　　　　供电所(输变电管理所)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　年　　　　月
序号
用户名称
产权
（公、专变）
变压器
电容器
电压等级
补偿方式
投切方式
故障时间（分）
可用率%
型号
容量（KVA）
运行容量（kvar）
备用容量（kvar）

批准： 审核： 编制： 日期：

附录 D
（规范性附录）
县级供电企业电网电压和无功统计报表

县级供电企业电网电压和无功统计报表见表D.1。
表 D.1　县级供电企业电网电压和无功统计报表
填报单位：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　填报时间：　　　　　年　　　月
序号
供电公司所属变电站名称
主变压器
电压质量
力率
电容器补偿容量
总量
有载变
A类
B类
C类
D类
有功电量（kwh）
无功电量
（kwh）
总力率(cosφ)
变电站
高压用户容量（kvar）
低压用户容量（kvar）
数量（台）
容量（KVA）
数量（台）
容量（KVA）
应装安测点（个）
实装
监测点
（个）
合格率（％）
应装安测点（个）
实装监测点（个）
合格率（％）
应装安测点（个）
实装监测点（个）
合格率（％）
应装安测点（个）
实装监测点（个）
合格率（％）
总容量（kvar）
投运容量（kvar）
投运率（％）

合计：

电压检测仪应装数量（台）：

电压监测仪已装数量（台）：

农村居民用户端电压合格率承诺指标（％）：
县级电网电压合格率（％）：
低压居民用户电压质量情况分析：

目前电压质量存在的问题：

研究与采取的改进措施：

采取的改进措施的效果分析：

低压居民用户对电压质量投诉情况：

下一步工作的安排和建议：

审核人： 审批人： 日期：

━━━━━━━━━━━━━━━━━━━━━━━━━━
