门禁系统设计方案.docx

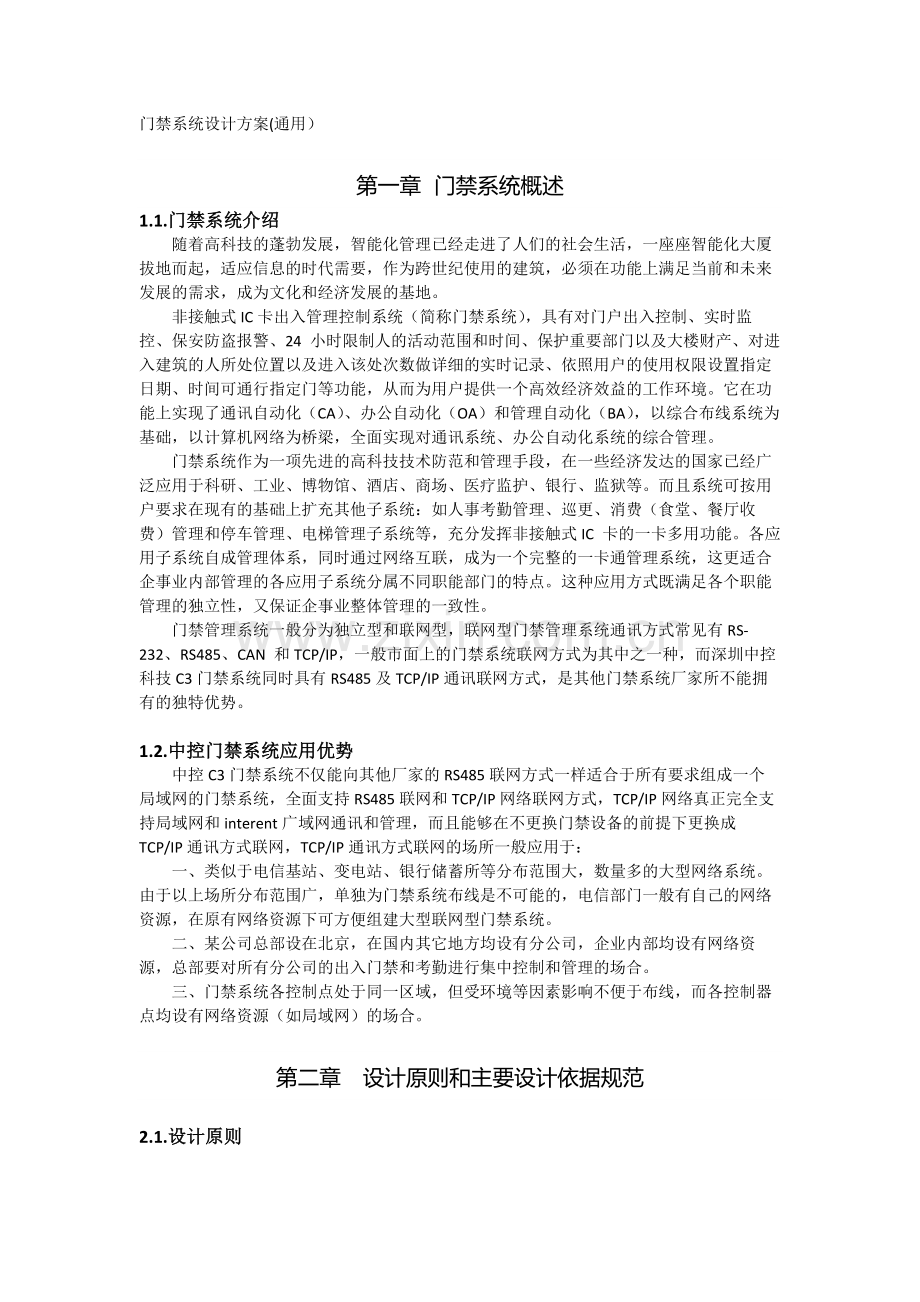

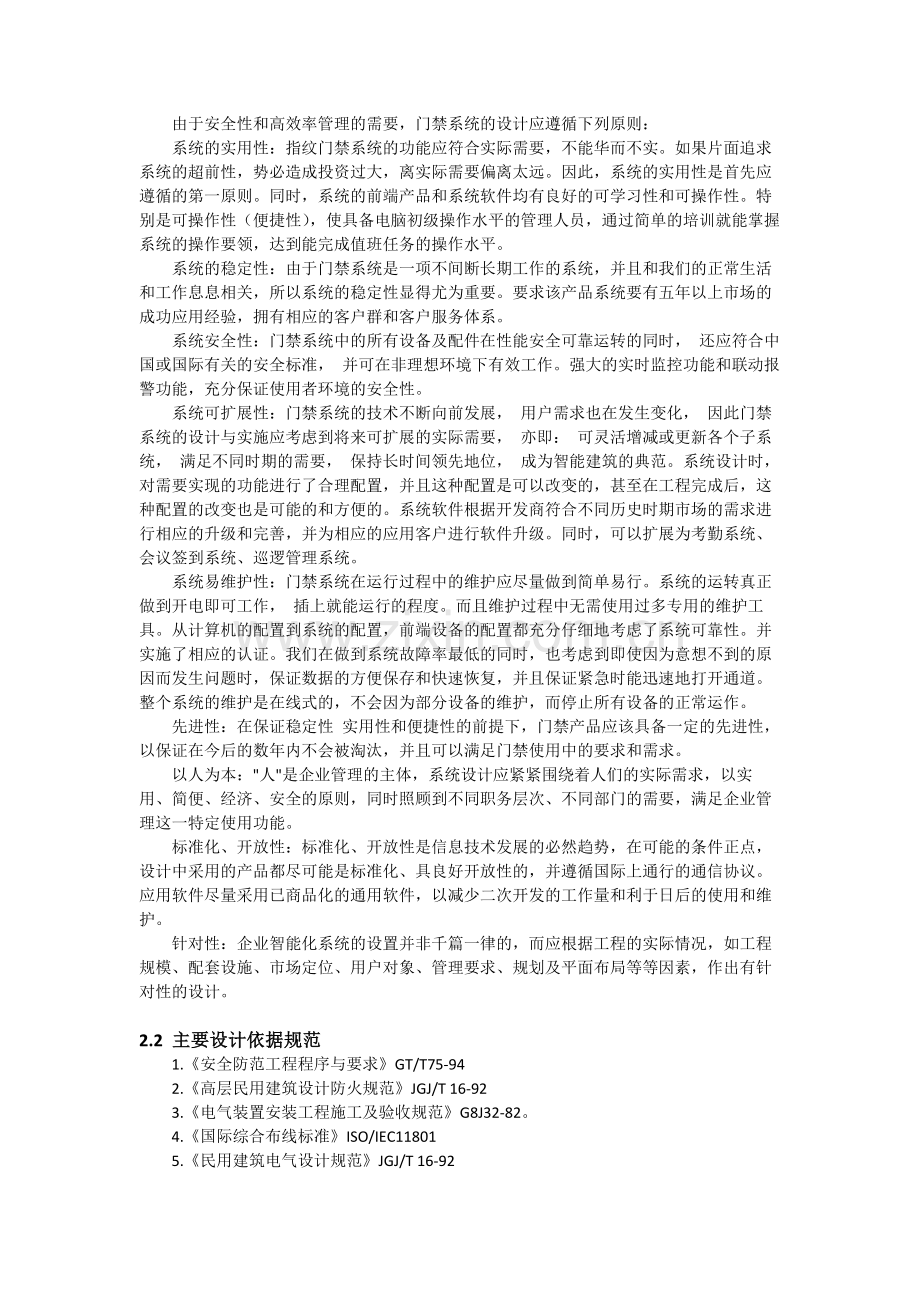

门禁系统设计方案(通用）第一章门禁系统概述1.1.门禁系统介绍随着高科技的蓬勃发展，智能化管理已经走进了人们的社会生活，一座座智能化大厦拔地而起，适应信息的时代需要，作为跨世纪使用的建筑，必须在功能上满足当前和未来发展的需求，成为文化和经济发展的基地。非接触式IC卡出入管理控制系统（简称门禁系统），具有对门户出入控制、实时监控、保安防盗报警、24 小时限制人的活动范围和时间、保护重要部门以及大楼财产、对进入建筑的人所处位置以及进入该处次数做详细的实时记录、依照用户的使用权限设置指定日期、时间可通行指定门等功能，从而为用户提供一个高效经济效益的工作环境。它在功能上实现了通讯自动化（CA）、办公自动化（OA）和管理自动化（BA），以综合布线系统为基础，以计算机网络为桥梁，全面实现对通讯系统、办公自动化系统的综合管理。门禁系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等。而且系统可按用户要求在现有的基础上扩充其他子系统：如人事考勤管理、巡更、消费（食堂、餐厅收费）管理和停车管理、电梯管理子系统等，充分发挥非接触式IC 卡的一卡多用功能。各应用子系统自成管理体系，同时通过网络互联，成为一个完整的一卡通管理系统，这更适合企事业内部管理的各应用子系统分属不同职能部门的特点。这种应用方式既满足各个职能管理的独立性，又保证企事业整体管理的一致性。门禁管理系统一般分为独立型和联网型，联网型门禁管理系统通讯方式常见有RS-232、RS485、CAN 和TCP/IP，一般市面上的门禁系统联网方式为其中之一种，而深圳中控科技C3门禁系统同时具有RS485及TCP/IP通讯联网方式，是其他门禁系统厂家所不能拥有的独特优势。1.2.中控门禁系统应用优势中控C3门禁系统不仅能向其他厂家的RS485联网方式一样适合于所有要求组成一个局域网的门禁系统，全面支持RS485联网和TCP/IP网络联网方式，TCP/IP网络真正完全支持局域网和interent广域网通讯和管理，而且能够在不更换门禁设备的前提下更换成TCP/IP通讯方式联网，TCP/IP通讯方式联网的场所一般应用于：一、类似于电信基站、变电站、银行储蓄所等分布范围大，数量多的大型网络系统。由于以上场所分布范围广，单独为门禁系统布线是不可能的，电信部门一般有自己的网络资源，在原有网络资源下可方便组建大型联网型门禁系统。二、某公司总部设在北京，在国内其它地方均设有分公司，企业内部均设有网络资源，总部要对所有分公司的出入门禁和考勤进行集中控制和管理的场合。三、门禁系统各控制点处于同一区域，但受环境等因素影响不便于布线，而各控制器点均设有网络资源（如局域网）的场合。第二章 设计原则和主要设计依据规范2.1.设计原则由于安全性和高效率管理的需要，门禁系统的设计应遵循下列原则： 系统的实用性：指纹门禁系统的功能应符合实际需要，不能华而不实。如果片面追求系统的超前性，势必造成投资过大，离实际需要偏离太远。因此，系统的实用性是首先应遵循的第一原则。同时，系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性（便捷性），使具备电脑初级操作水平的管理人员，通过简单的培训就能掌握系统的操作要领，达到能完成值班任务的操作水平。系统的稳定性：由于门禁系统是一项不间断长期工作的系统，并且和我们的正常生活和工作息息相关，所以系统的稳定性显得尤为重要。要求该产品系统要有五年以上市场的成功应用经验，拥有相应的客户群和客户服务体系。系统安全性：门禁系统中的所有设备及配件在性能安全可靠运转的同时， 还应符合中国或国际有关的安全标准， 并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能，充分保证使用者环境的安全性。系统可扩展性：门禁系统的技术不断向前发展， 用户需求也在发生变化， 因此门禁系统的设计与实施应考虑到将来可扩展的实际需要， 亦即： 可灵活增减或更新各个子系统， 满足不同时期的需要， 保持长时间领先地位， 成为智能建筑的典范。系统设计时，对需要实现的功能进行了合理配置，并且这种配置是可以改变的，甚至在工程完成后，这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善，并为相应的应用客户进行软件升级。同时，可以扩展为考勤系统、会议签到系统、巡逻管理系统。系统易维护性：门禁系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作， 插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置，前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时，也考虑到即使因为意想不到的原因而发生问题时，保证数据的方便保存和快速恢复，并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的，不会因为部分设备的维护，而停止所有设备的正常运作。先进性：在保证稳定性 实用性和便捷性的前提下，门禁产品应该具备一定的先进性，以保证在今后的数年内不会被淘汰，并且可以满足门禁使用中的要求和需求。以人为本：人是企业管理的主体，系统设计应紧紧围绕着人们的实际需求，以实用、简便、经济、安全的原则，同时照顾到不同职务层次、不同部门的需要，满足企业管理这一特定使用功能。标准化、开放性：标准化、开放性是信息技术发展的必然趋势，在可能的条件正点，设计中采用的产品都尽可能是标准化、具良好开放性的，并遵循国际上通行的通信协议。应用软件尽量采用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用和维护。针对性：企业智能化系统的设置并非千篇一律的，而应根据工程的实际情况，如工程规模、配套设施、市场定位、用户对象、管理要求、规划及平面布局等等因素，作出有针对性的设计。 2.2 主要设计依据规范1.安全防范工程程序与要求GT/T75-942.高层民用建筑设计防火规范JGJ/T 16-923.电气装置安装工程施工及验收规范G8J32-82。4.国际综合布线标准ISO/IEC118015.民用建筑电气设计规范JGJ/T 16-926.中华人民共和国安全防范行业标准GA/T74-947.中华人民共和国公共安全行业标准GA/T70-948.监控系统工程技术规范GB/50198-94第三章门禁系统需求分析及系统设计思想3.1 门禁系统需求分析运用现有计算机技术、网络通讯技术、数字控制技术以及现代图像等技术对大厦进行科学管理。实现基于网络的数据交换、信息共享、计算机数字控制的楼宇自动化、安防自动化、消防自动化和物业管理智能化的无缝集成，大大提高企事业形象，提高管理档次以及规范化了内部管理体制。对某些大厦的重要地区或部门进行严密监控及控制，如：电梯厅前庭门、通讯计算机机房、设备机房、重要办公室(高级管理人员办公室)、资料室和档案室等。采用先进的非接触式感应读卡技术, 避免采用接触式卡多次插卡造成卡片的物理损伤或采用硬件锁体开锁不方便等情况。具有多种报警状态，通过与中心控制主机联网通讯。实时监控非法报警事件，如非法卡开门、控制器非法破坏、开启门超过设定时间未关闭、刷无效卡,无效时间刷卡等事件，确保整系统的高度安全性。3.2 门禁系统设计思想本方案中网络型门禁系统为用户提供的主要功能包括：避免由于使用机械钥匙所出现的问题，能够24小时限制人的活动范围和时间。有效保护部门以及大楼的财产安全，对进入建筑的人所处位置以及进入次数均做了详细的记录。依照用户设定权限限定仅能在指定日期、时间通行指定门，防止非法人员的随意进出。对所有门可通过软件设定多组不同时间段状态，如设置门早上8：00 至晚上17：00允许用户刷卡开门，17：00以后禁止刷卡开门等。对于某些对外办公场合，例如民政局办公大厅、大使馆等。要求白天上班时间门打开，外面来办事的人员可以自由进入，晚上下班后，要求本单位人员刷卡才允许出去，不允许外来人员进入。用户可根据实际情况设置门锁的关闭时间和开门超时报警时间，实时显示当前门状态，返回门的所有非法报警事件，所有报警事件均为红色字体显示便于提醒保安人员注意。门禁系统具有强大联动功能，可实现网内联动（门间联动）与网外联动，对门所有输入、输出节点或用户刷卡等触发事件产生联动，可与消防、照明、保温、通风等系统组成大型联动系统。如通过火灾传感器检测到火灾发生时，门禁控制器自动打开所有或预先设定的门以便于人员即时撤离，如此一来可大大降低办公楼管理及保安费用，获得更高的安全性能和控制水平。网络型门禁系统作为一项先进的高科技技术防范和管理手段，在一些经济发达的国家已经广泛应用于科研、工业、博物馆、酒店、商场、医疗监护、银行、监狱等。而且系统可按用户要求在现有的基础上扩充其他子系统：如人事考勤管理、巡更、消费（食堂、餐厅收费）管理和停车管理、电梯管理子系统等，充分发挥非接触式IC 卡的一卡多用功能。各应用子系统自成管理体系，同时通过网络互联，成为一个完整的一卡通管理系统，这更适合企事业内部管理的各应用子系统分属不同职能部门的特点。这种应用方式既满足各个职能管理的独立性，又保证企事业整体管理的一致性。第四章. 中控C3门禁系统介绍4.1 C3门禁系统最小运行单元结构示意图：示意图解释说明：1. 该示意图是一个门的控制点的结构示意图，每个门附近都要留一个AC220V 的插座，作为取电口。还要布一条8芯的超五类线（一般的计算机网线）到最近的局域网网络交换机或HUB作为组网线。这两项工作是必须做的。如果C3门禁系统采用485的局域网的联网方式，需要采用双绞带屏蔽的线材，以保证系统的通讯稳定性；如C3门禁系统采用TCP/IP的通讯方式，则选用超5类网线为通讯线材，以保证系统的正常通讯。2. 对于经常断电的地方可以自行配蓄电池，蓄电池的容量决定断点后使用的时间长短，对于不经常断电的位置可以不安装蓄电池。 3. 门磁是检测门开关状态的传感器，如果安装了门磁，在局域网的管理计算机上可以看到门的开关动作和门的状态，同样如果是远端Internet控制管理，就可以看到几千公里之外的门的开关动作和门的状态。如果用户不需要可以不安装。门磁的线材选用两芯线材即可。4. 出门按钮可以直接控制开门，轻轻按一下控制器就执行开门动作，出门按钮可以根据需要并联安装很多。出门按钮一般安装在前台接待处和保安处，这样不需要走到门跟前就可以为客人开门。如果用户不需要可以不安装。出门按钮的线材选用两芯线即可。4.2 C3门禁系统组成中控C3门禁系统主要由以下产品组成:非接触感应卡片（可以加印刷）门禁控制器（数量及型号可选）读卡器（数量及型号可选）发卡器（一套系统一台）电锁（数量及锁种类可选）专用电源（12V3A）出门按钮（种类可选）通讯转换器（RS485通讯时需要，TCP/IP通讯时不需要）管理工作站（安装门禁管理软件）4.3中控C3门禁系统功能介绍及性能特点4.3.1 C3门禁系统功能介绍智能卡门禁管理系统的基本功能是：用智能卡代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。由于门禁权限可以随时更改，因此，无论人员怎样变化和流动，都可及时更新门禁权限，不存在钥匙开门方式时的盗用风险。同时，门禁出入记录被及时保存，可以为调查安全事件提供直接依据。门禁管理系统是非接触式ID/IC卡一卡通系统的主系统之一，它实现人员出入权限控制及出入信息记录。当人员进门时只需持卡靠近读卡器进行读卡，读卡器接触到ID/IC卡信息后，门禁控制器首先判断该卡号是否合法，如合法则发出“滴”一声，绿灯点亮，同时开锁，并将该卡号、日期、时间等信息保存以供查询。否则门不打开，红灯亮，蜂鸣器发出“滴滴”两声。根据小区划大楼的安全情况特点，门禁控制器之间采用工业现场总线RS-485或者TCP/IP进行通讯，同时保证在管理主机故障或通讯中断的情况下门禁控制器能维持门禁正常运行。对不同的部门人员授予不同的权限功能。通过此功能，便可解决重要地点只有经过授权，人员刷卡后才能出入，未经授权的人员则刷卡无效，不能进出。下面以C3门禁控制器的基本功能为基础简述门禁系统的主要功能：读卡器可外接标准韦根26、34读卡器及密码键盘读卡器，支持多种卡片技术，兼容Motorola 、HID、EM、Mifare 1等各种品牌读卡器来实现进出刷卡开门；支持多种方式开门：刷卡开门；刷卡+用户密码（键盘）；远程开门；远程关门；卡+胁迫码开门；手动按钮开门（室内，或免起身放行）；其中，卡+胁迫码开门方式是指：持卡人在受胁迫情况下，在刷卡后反相输入开门密码作为胁迫码进行开门，同时向中心发出胁迫报警信号的一种开门方式。对于特权人，输入密码时，就可直接开门；（密码由用户通过上位机软件设置）。节假日：可设定一年中的任意96组（天）为节假日，在该节假日内，刷卡准进入时段、门长开时段、密码确认时段、布防时段可设置不同的受限时段；该受限时段优先于一般时段；支持多种电锁常开锁（电插锁、磁力锁、门夹锁等）；常闭锁（脉冲锁、灵性锁、静音锁等）；开锁继电器驱动时间：0.1秒-254秒内允许设定（软件）报警功能强迫开门报警，开门超时报警、控制器非法开盖报警、红外双监探测报警等。当报警事件发生时，触发事件由继电器输出，可用来控制警灯、警铃或联动相应的控制门动作；紧急功能当发生消防报警时，在发出报警信号的同时，可以联动控制所有的门都处于开启状态，便于所有人员快速撤离、逃生；当发生偷盗事件时，在发出报警信号的同时，可以联动控制相应的门处于紧急关闭状态，使盗贼插翅难飞，只能束手就擒。通讯方式可采用RS485、或TCP/IP方式任意一种进行系统联接。 4.3.2 acp门禁系统的功能目标（1）以非接触卡代替机械钥匙，管理中心授权才能使用；（2）卡片的发行、授权、注销、回收等管理功能；（3）刷卡开门、刷卡+用户个人密码开门（需安装带密码键盘读卡器）；（4）保安室“手动按键放行”；（5）消防联动报警开门；（6）断电后由UPS电源供电，能支持812小时（需安装UPS电源）；（7）开门记录，汇总到电脑产生报表；（8）自动报警：1）非授权卡片刷卡不能开门；2）门被非正常打开/或未正常关闭；3）室内红外报警或烟雾报警系统会自动报警；（9）查询功能:管理部门可根据需要随时在查询系统上查询各区域门禁的详细记录。并可随时打印出来。各部门也可以根据需要，随时查询本部门员工的出入门状况。（10）紧急驱动：如楼梯门可设在紧急情况下，自动开启，以便人员及时疏散，确保人身安全。 第五章门禁系统软件介绍5.1门禁管理软件ZKAccess4.0我们的软件在设计时就重视您在使用时的便捷要求。全中文的操作界面，完善的说明文档和简洁的操作界面，只要具备基本电脑操作常识即可胜任管理工作。也使得您的操作者在交接管理工作时方便、快捷。同时也使得培训工作变得轻松快捷而卓有成效。密码保护的进入程序，避免非授权人员操作和篡改数据。保证您数据的安全性和可靠性。可以多用户管理，不同权限级别的操作员拥有不同的操作权限和级别，不同部门的人拥有不同的软件功能。可以兼容 windows2000、XP、Vista 等微软的操作系统，推荐您在XP上安装和操作本系统。可以方便地进行软件升级，获得更新软件版本，功能更加强大，操作更加方便，界面更加友好。5.2门禁管理系统功能5.2.1实时监控和脱机运行两种运行模式管理员通过计算机对所有门的出入记录和开关状态进行实时监控，可以实时地显示所有门的开关状态，进出记录 包含员工工号、部门、姓名、地点、是否允许通过等信息。正常显示为绿色的记录，异常显示为黄色记录，报警信息显示为红色，并可设置相关语音提醒管理者注意，可以驱动警笛警灯等予以现场报警。也可以脱机运行，即计算机关闭的时候门禁系统的所有功能均可以正常运行。5.2.2灵活丰富的门禁权限可以设置某个人能过哪几个门，或者某个人能过所有的门。也可以将人员进行分组，不同组有不同的权限。也可设置某些人能过哪些门。设置结果可以按门或者按人来排列，用户可以很清晰地看到 某个门哪些人能过，或者某个人可以通过哪些门。一目了然，并可以打印或者输出到Excel报表中。可以设置某个人对某个门，星期几可以进门，每天三个几点到几点可以进门。5.2.3操作员管理权限可以灵活设置操作员管理权限，有些操作员可以规定他只能查看或者是否可以操作某些界面和功能，如用户管理、部门资料、下载记录、门禁组管理、权限管理、监控报表、报警报表、系统初始化、设备管理、系统参数、修改操作员密码等等。5.2.4报警模式所有的报警都会在总控制电脑上实时显示红色闪动记录，并驱动计算机音箱提醒管理者注意，可以驱动警笛警灯等予以现场报警.非法闯入报警： 门被人非法强行破坏打开。门长时间未关闭： 人员进入后，门没有关好，超过一定时间予以报警提醒进入的人员或者控制室的管理员安排关好该门。该时间可以自定义设置。胁迫报警：工作人员被人胁迫要求打开某些门，如果该工作人员拒绝开门或者强行报警会被犯罪份子进行人身伤害，所以此时工作人员可以假意顺从犯罪份子，输入特定的反胁迫密码（卡+密码），此时门被自然打开，系统可以不动声色地将被胁迫的报警信息发送给中央控制人员的电脑，并驱动报警，及时采取措施。并同时保障了被胁迫工作人员的人身安全。第六章. 项目设计方案及建议通过我们与使用方的接触了解，对该项目的需求有了初步了解，现设计了以下方案以供参考，如有不足之处，可以相互沟通修改。本项目计划在XX设置 XX 处门禁管理区,目的是实现对内加强管理，对外安全防范。采用目前国际上最先进的中控C3门禁管理系统，共有XX个管理区域，每个控制点安装一套中控C3门禁系统（门点之间比较近的话，可以考虑使用双门控制器或者四门控制器，其他设备和单门控制器门禁系统相同），所有门点入口安装中控门禁读卡器（只需单向时每个门点安装一个读卡器，双向则每个门点安装两个读卡器，分别安装于门点内外），控制器一般安装于天花上或者弱电井等，出口设置一个出门按钮，每个门点使用1把电锁（一个门点为两扇门时一般用两把电锁），总计XX台门禁控制器（其中单门控制器XX台，双门控制器XX台，四门控制器XX台），XX把电锁，XX个出门按钮。采用PC机 和WINDOWS2000/XP系统平台，及中控门禁管理软件ZKAccess 4.0实现刷卡、人员、门禁权限、时间组等管理。根据现场情况，在设备的选用原则，消防通道门必须采用断电可以打开的电锁，以保证消防通道在防火情况下的畅通，所以，设计中防火门采用磁力锁或电插锁；另外其它需要符合防火要求的门均采用断电开的电锁，在本设计中，办公间门也采用断电开锁的电锁，以保证断电时办公室内人员的进出安全，在大楼的装修中这种方式可以兼顾大楼的内装修设计。在每一个的门禁点，出门处设置出门按钮，进门处选用中控门禁读卡器；由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。为确保消防通道在紧急状态下通畅，建议在消防通道门旁加装紧急出门按钮，在紧急情况下可以在打开通道门。对于门禁系统和消防系统的联动，不建议由消防系统直接和门禁系统相连，在消防报警产生时直接开启消防通道门和安全门的方式，因为消防可能产生误报警，并且该方式可能被犯罪分子利用。建议利用门禁系统的输入接口设置硬件消防报警输入点（如按钮），在消防报警产生并经专人确认后启动该输入点，开启相关消防通道门和安全门，另外在控制中心也可通过电脑开启所有门点。为保证安全性和美观性，根据现场具体情况建议所有门禁读卡器采用明装的方式。现场安装控制器的优点在于节约线材，使用安全。本系统极为重视使用中的安全性，系统本身具有极高的稳定性和可靠性，在系统的硬件连接中，如果出现某个设备的故障，不会影响系统中其他设备的正常工作，中心会收到报警信息提示设备的损坏和网络连线的断路，在电脑故障的情况下，整个系统可以脱机运行，正常纪录人员的进出信息和报警信息，在系统和电脑重新连接以后，只需将信息上传到电脑即可，门禁系统的操作员也分不同的级别，每个级别只能对各自的范围内使用操作门禁系统，尤其是一般用户只能使用自己授权的卡或者密码去操作机器，其他操作均无效；系统在软件的使用中也充分考虑安全性，系统的操作员可以分为多个级别，级别低的操作员只能对信息进行监视，而级别最高的操作员可以对系统内的任何权限进行修改。使用中，管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。所有门禁点的正常开启和非法开启都可以由控制中心电脑将数据纪录保存，如中心电脑因故障或其它原因不能和门禁系统连接，系统可以独立工作，不影响门禁的正常开关，并将数据保存在门禁控制器中，通讯正常后，可以将控制器中数据下载查看等，保证了信息纪录的完整性。 第七章acp门禁系统示意图及工作流程7.1 ACP门禁系统示意图7.2门禁系统流程在各主要门禁出入口安装智能卡感应器、门禁控制器和电子门锁，并通过计算机和门禁管理软件对允许进出各门禁的人员进行授权，包括每个人被允许或禁止在何时出入何门禁。持卡者进门或出门时，将智能卡接近智能卡感应器，智能卡内身份信息和门禁权限信息被传入门禁控制器中，门禁控制器判断其合法性和有效性，对与合法有效刷卡，门禁控制器输出开门信号到电子门锁，门被自动打开，对于非法或无效卡，门禁控制器拒绝开门。对于单向控制门，出门时只要按动出门按钮，门禁控制器将自动开门。当非正常或暴力开门时，门磁开关信号输入到门禁控制器内，门禁控制器输出报警信号，以声光信号报警。 门禁控制器还可接收消防报警联动信号，当出现事故时，门禁控制器强行开放门禁，允许人员快速疏散。其它扩展部分开门按钮用于只需单向刷卡控制的门（如一般办公室门），或需要远程手动控制开门的场合（如前台接待室大门、总经理办公室），该信号接通时门禁自动开启，无需刷卡。遥控开关也可用作备用开门按钮。门磁开关用于检测门的开闭状态，实现门禁连锁控制和异常报警检测。当门禁控制器检测到异常刷卡或门状态异常时，可以输出一个报警信号给报警器，如声光报警器、警铃等。当门禁控制器与计算机的距离超过规定值时，需要加通讯中继器以延长通讯距离。发卡器用于对智能卡的数据格式和内容的初始化、使用过程中对卡内数据的查询和更改、卡回收等操作，如果只单一建立了智能卡门禁管理（子）系统，则至少需要一台发卡器，如果是多应用的一卡通系统，智能卡门禁管理（子）系统，可以公用发卡器。目前一些单位在管理方面已经应用了较为成熟且专业的应用管理系统，如：图书管理系统、教务管理系统等，并且一些专业的生产厂家在某些方面已经开发出了较为成熟的应用系统，为了保护客户的前期投资和系统的平滑升级，一卡通平台提供“通用它方接入套件”产品，与其他方产品耦合成一卡通系统。 第八章 acp门禁系统主要设备介绍8.1 C3系列门禁控制器：ZKSoftware的C3系列控制器专门为高级的门禁应用而设计的，该控制器可以通过TCP/IP和RS485通讯协议与主机电脑连接，通过它可以将输入设备、输出设备和读卡器连接起来组成一个完整的控制系统。C3系列门禁控制器硬件核心采用32位400MHZ高速CPU，配合256MBits RAM，32MBits Flash，嵌入式LINUX操作系统，利用它强大的以太网功能与主机通讯（其通讯传输数率是传统RS485通讯速率的80倍以上）， 而RS485可以作为系统的辅助通讯，双通讯方式的设计保证了系统的可靠运行。C3系列门禁控制器的电路规划、元件布置、线路安排都具有其独特新颖的设计方式，其抗雷击、抗静电、电源短路保护等方面的可靠性是同类产品无法比拟的。尤其是采用标准BIOS设计理念，可直接在BIOS系统的基础上，非常方便地增加或修改其应用层功能，以满足不同用户的需求,如更换核心程序，可以做到指纹对比在控制器主板上进行，这是ZKSoftware产品的独特的功能，其他厂家无法做到的。管理中心系统软件采用B/S架构，网络上的任意计算机经过授权都可以管理设备，就象上网那么简单，可以与各监测点保持实时连接，对各输入输出端口自定义，实时采集各监控点变量数据，并通过电子地图实时反馈各点工作状态。是集门禁管理、防盗报警、考勤管理、巡更巡检及安保联动功能于一体的综合安防管理系统，是中小型企业、办公室、移动基站、无人值守机房、变电站、银行金库等重要场所安全防范的最佳选择。设备功能特点-采用 32位MIPS芯片和嵌入LINUX操作系统，主频400MHZ，工业级设计，高可靠性-采用多MCU设计，每路读头、门锁、出门开关、门磁等都由各自独立的MCU单独控制， 具有高可靠与高实时的特性-采用Flash数据存储，掉电后数据可保存10年-高达3万个持卡人和10万条事件记录（当特殊情况下可以增加容量）-所有输入端口采用模拟输入，具有通讯线路电压自动侦测功能。若有通讯中断则报警，从而有效防止人为破坏-支持RS485和TCP/IP通讯，且有状态指示灯、电源指示灯、工作状态指示灯、刷卡指示灯显示-支持TCP/IP，可以自动搜索局域网上的控制器，包括跨网段设备-具有反潜回及互锁功能-具有CE FCC和公安部认证可靠性措施? 控制器内置硬件看门狗，杜绝死机? 控制器具有断电检测功能，即使意外断电也能确保系统数据完整无损? 控制器电源输入具有过流、过压、反压保护? 提供给读卡器的电源具有过流保护? 提供给电锁的电源具有过流保护? 所有输入/输出端口具有瞬间过压保护? 通信端口具有瞬间过压保护输入输出设置? 兼容多种前端输入设备：-支持wiegand 26、wiegand 34，wiegand位数自适应- 支持wiegand密码键盘- 支持RS-485/TCP/IP 指纹机（inBIO系列）- 支持I/O口扩展功能-门磁开关状态输入端子-出门按钮输入端子-模拟扩展输入端子-扩展输出端子-电锁控制输出? 开门延时、门开超时报警1255秒，可设? 扩展输出关闭时间1255秒，可设? 输入设备设置：- 门磁输入常闭（N.C默认）或常开（N.O），可设- 开门按钮常开（N.O默认）或常闭（N.C），可设- 扩展输入常开（N.O）或常闭（N.C），可设? 输出设备设置：- 继电器输出NC NO COM 继电器输出网络通信：? 一个TCP/IP通信口，连接控制器和控制主机? TCP/IP通信速率：10Mb/100Mb? 一个RS-485通信口? 脱机工作时可实现控制器间的联动及防返潜（APB）等功能。? NIST认证的高级加密标准（AES）通讯用128字节运算法则，能有效防止非法人员入侵系统。控制器逻辑联动控制? 可任意设置控制器各输入输出点的本地联动? 可任意设置与其它控制器的远程联动控制器工作方式：? 常开方式? 首卡开门? 多卡开门? 休眠方式? 防尾随方式? 互锁方式? 安全方式事件记录? 正常刷卡事件? 异常刷卡事件? 多种报警事件：- 门开超时- 非法开门- 胁迫开门- 门异常打开ACP系列产品规格表序号功能端口C3-100（单门双向）C3-200（二门双向）C3-400（四门单向）1WIEGAND读卡器接口2442出门按钮1243控锁继电器1244门磁1245扩展输入246扩展输出1247RS485PC通讯8TCP/IP9485地址拨码开关8.2读卡器 卡支持：ID/IC卡、密码 读卡频率:125KHz或13.56MHz 工作模式：Wiegand26/34 读卡距离：515cm 内置蜂鸣器 工作电压：DC5-16V 工作电流：70mA 内置LED: 有双色LED 工作温度: -25-75 工作湿度: 10-90% 读卡速度: 0.2秒 打卡间隔: 0.5秒 通讯距离: wiegand格式100米 传送方式: 实时 外壳材料: PVC及喷塑 内部可灌黑色树脂胶（可有效防水） 联网方式: wiegand 26 /wiegand 348.3 发卡器 支持Windows98/2000/XP/2003 工作频率:125 Khz 读卡类型:Mifare卡 读卡距离:8-15cm 通信接口:标准计算机USB键盘口 物理尺寸:140 X 100 X 30 mm 接线方法：将USB线一端接到计算机的USB口,一端接到读卡器的通讯口,即可正常工作 数据格式:十位十进制卡号 + 回车或十进制卡号等(注明可根据客户需求输出卡号) 8.4 网络设备RS485/232通讯转换器防雷型RS232/485转换器是一款采用最新串口窃电技术设计无需外接电源、最新半导体防雷管自复保险丝双重保护、内置零延时自动收发转换无需修改系统软件、内置工业级低功耗高静电保护485驱动器、配备高质量ECE端子台之高性能转换器。主要应用于工业自动化控制系统、门禁、考勤、消费一卡通系统等的点到点、点到多点远程多机通讯网络中。特点是完善的防雷保护措施、15KV静电保护、无需外接电源、安装接线简单稳固。性能参数：外形尺寸：DB9/DB9转接盒，60 X 35 X 18 mm ；接口标准：接口兼容EIA/TIA之RS232、RS485标准；电源：高效率的串口窃电技术，无须外接电源，即可保证远距离传输；保护措施：真正的防雷保护，采用美国Teccor公司半导体放电管自复保险丝双重保护，高抗静电，15KV ESD保护、低功耗、工业级；通讯方式：半双工差分方式传输；传输介质：屏蔽双绞线、非屏蔽双绞线；通讯距离：1200米；通讯速率：300115200bps；连接节点：最多可接32个；使用环境：工业级 4080、湿度595，100防潮处理；内部零延时自动收发转换技术，确保适合所有软件；接线端子：采用ECE 高质量拔插式端子台，经久耐用；8.5 出门按钮RS485/232通讯转换器防雷型RS232/485转换器是一款采用最新串口窃电技术设计无需外接电源、最新半导体防雷管自复保险丝双重保护、内置零延时自动收发转换无需修改系统软件、内置工业级低功耗高静电保护485驱动器、配备高质量ECE端子台之高性能转换器。主要应用于工业自动化控制系统、门禁、考勤、消费一卡通系统等的点到点、点到多点远程多机通讯网络中。特点是完善的防雷保护措施、15KV静电保护、无需外接电源、安装接线简单稳固。性能参数：外形尺寸：DB9/DB9转接盒，60 X 35 X 18 mm ；接口标准：接口兼容EIA/TIA之RS232、RS485标准；电源：高效率的串口窃电技术，无须外接电源，即可保证远距离传输；保护措施：真正的防雷保护，采用美国Teccor公司半导体放电管自复保险丝双重保护，高抗静电，15KV ESD保护、低功耗、工业级；通讯方式：半双工差分方式传输；传输介质：屏蔽双绞线、非屏蔽双绞线；通讯距离：1200米；通讯速率：300115200bps；连接节点：最多可接32个；使用环境：工业级 4080、湿度595，100防潮处理；内部零延时自动收发转换技术，确保适合所有软件；接线端子：采用ECE 高质量拔插式端子台，经久耐用；8.5 出门按钮? 特性： 免接触感应出门（红外检测） 红外光学技术 IP-55工业防护级别/SUS 304不锈钢板 免于传染病扩散（保护健康） 简易操作 感应范围： 0.1 ? 10厘米 应用：门禁/出入口/自动化控制 继电器开关量输出 双LED指示灯感应器待命或接近： （1）感应器待命：蓝色发光二极管，蓝色指示灯亮。 （2）用户接触到感应器在10厘米内，红色指示灯亮。? 电气参数： 工业防护级别（防水、防尘）：IP-55 触点额定值：3A/120V交流,30V直流 工作电压： 12V直流 工作温度范围：20-55 寿命：100，000次 尺寸： 11.5x7x2.9 （厘米） 重量： 85克用于室内前台、保安室, 在访客到来时按键开门，领导房间亦可接遥控器遥控开门。8.6 不同形式的门对门禁系统的安装要求： 不同形式的门对门禁系统的安装要求是不一样的，而且整个系统运作的好坏在很大程度上和安装有关，所以系统安装在整个门禁系统中起了很大的作用，根据现有的门的形式，大体可以分为以下几类： 8.6.1、单开木门 这种门一般门上都有球型锁或更高档的有锁栓的机械锁，可以用机械钥匙开启。电锁推荐用和原有的机械锁配合的阴极电锁，阴极电锁是安装在门框上的，锁槽是可以用电控制的，阴极电锁有2种，一种是通电打开锁槽，断电关闭锁槽；另一种是通电关闭锁槽，断电打开锁槽。建议使用通电打开锁槽的阴极电锁。这种锁外界电源断电后，电锁会自动锁上，而且不影响原有的机械锁的使用，这样就保证了各门点的绝对安全性。同时电锁也可采用断电开启的电插锁或磁力锁（该类型锁应用场合要求安全度不太高，供电系统良好，保安系统比较好，防火要求高，防火要求很高的场所不推荐使用门禁UPS），配合门上的拉手使用，打卡或者密码后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁读卡器安装在离地约1.3米高的墙面上。8.6.2、双开木门、单开玻璃门及双开玻璃门 根据这种类型的门的结构特点，电插锁和磁力锁是比较适合的，配合门上的拉手使用，打卡或者按密码后门锁自动打开。外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁读卡器安装在离地约1.3米高的墙面上。8.6.3、防火门、铁门 这种形式的门建议电锁采用通电开储能型阳极锁，自带机械开启方式，打卡或者按密码后门锁自动打开。外界电源断电后，电锁是锁上的，可以用机械钥匙的方式开启，保证系统的安全性。门禁读卡器安装在离地约1.3米高的墙面上。8.6.4、上下无框玻璃门 这种形式的门建议电锁采用无框玻璃专用电插锁，该锁通闭，断电开门，打卡或者按密码后门锁自动打开，外界电源断电后，电锁会自动打开，满足消防防火安全的要求。门禁读卡器安装在离地约1.3米高的墙面上。 8.7.电锁种类及安装示意 8.7.1、单门磁力
