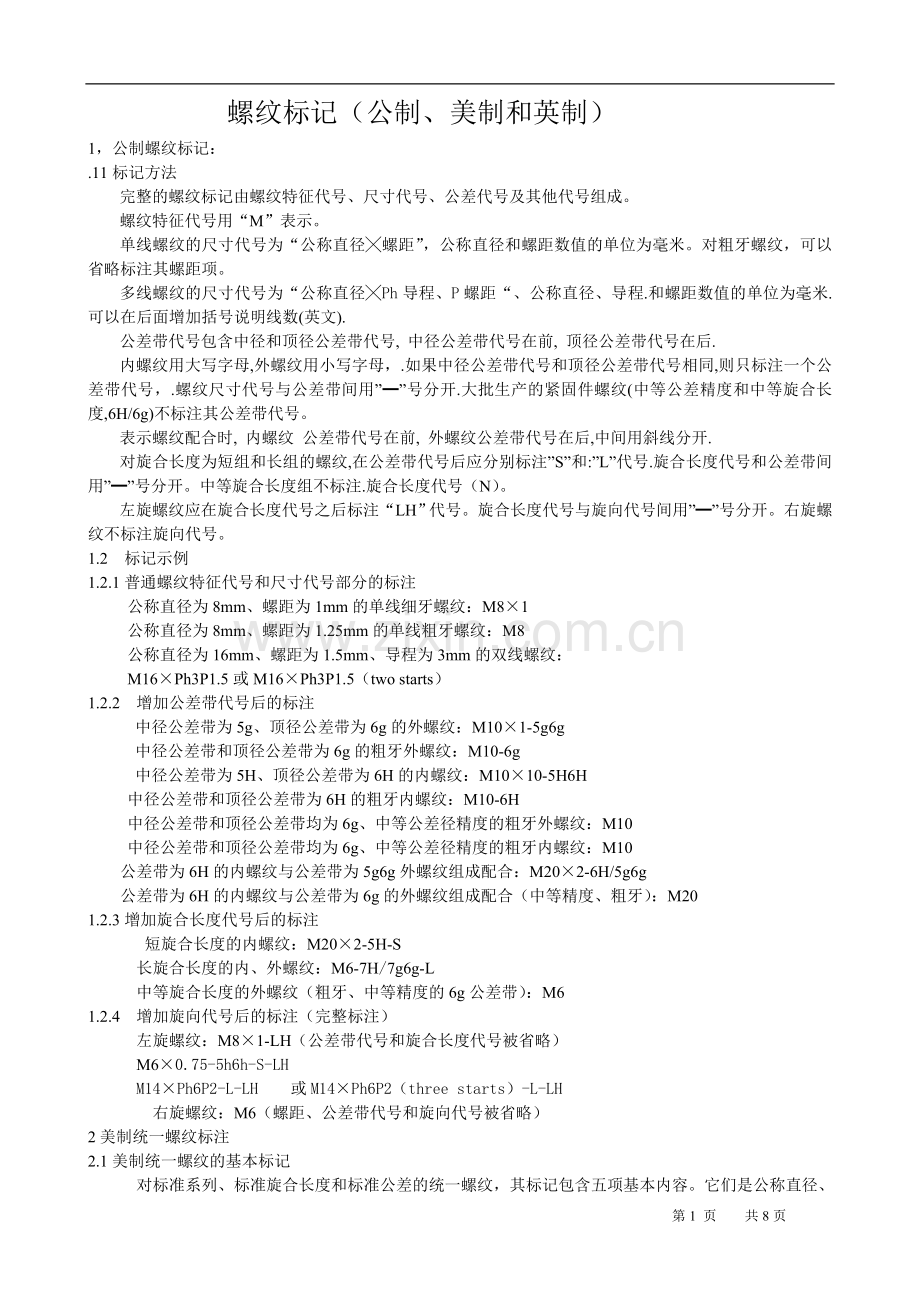

螺纹标记（公制、美制和英制）
1，公制螺纹标记：
.11标记方法
完整的螺纹标记由螺纹特征代号、尺寸代号、公差代号及其他代号组成。
螺纹特征代号用“M”表示。
单线螺纹的尺寸代号为“公称直径╳螺距”，公称直径和螺距数值的单位为毫米。对粗牙螺纹，可以省略标注其螺距项。
多线螺纹的尺寸代号为“公称直径╳Ph导程、P螺距“、公称直径、导程.和螺距数值的单位为毫米.可以在后面增加括号说明线数(英文).
公差带代号包含中径和顶径公差带代号, 中径公差带代号在前, 顶径公差带代号在后.
内螺纹用大写字母,外螺纹用小写字母，.如果中径公差带代号和顶径公差带代号相同,则只标注一个公差带代号，.螺纹尺寸代号与公差带间用”━”号分开.大批生产的紧固件螺纹(中等公差精度和中等旋合长度,6H/6g)不标注其公差带代号。
表示螺纹配合时, 内螺纹 公差带代号在前, 外螺纹公差带代号在后,中间用斜线分开.
对旋合长度为短组和长组的螺纹,在公差带代号后应分别标注”S”和:”L”代号.旋合长度代号和公差带间用”━”号分开。中等旋合长度组不标注.旋合长度代号（N）。
左旋螺纹应在旋合长度代号之后标注“LH”代号。旋合长度代号与旋向代号间用”━”号分开。右旋螺纹不标注旋向代号。
1.2 标记示例
1.2.1普通螺纹特征代号和尺寸代号部分的标注
公称直径为8mm、螺距为1mm的单线细牙螺纹：M8×1
公称直径为8mm、螺距为1.25mm的单线粗牙螺纹：M8
公称直径为16mm、螺距为1.5mm、导程为3mm的双线螺纹：
M16×Ph3P1.5或M16×Ph3P1.5（two starts）
1.2.2 增加公差带代号后的标注
中径公差带为5g、顶径公差带为6g的外螺纹：M10×1-5g6g
中径公差带和顶径公差带为6g的粗牙外螺纹：M10-6g
中径公差带为5H、顶径公差带为6H的内螺纹：M10×10-5H6H
中径公差带和顶径公差带为6H的粗牙内螺纹：M10-6H
中径公差带和顶径公差带均为6g、中等公差径精度的粗牙外螺纹：M10
中径公差带和顶径公差带均为6g、中等公差径精度的粗牙内螺纹：M10
公差带为6H的内螺纹与公差带为5g6g外螺纹组成配合：M20×2-6H/5g6g
公差带为6H的内螺纹与公差带为6g的外螺纹组成配合（中等精度、粗牙）：M20
1.2.3增加旋合长度代号后的标注
短旋合长度的内螺纹：M20×2-5H-S
长旋合长度的内、外螺纹：M6-7H/7g6g-L
中等旋合长度的外螺纹（粗牙、中等精度的6g公差带）：M6
1.2.4 增加旋向代号后的标注（完整标注）
左旋螺纹：M8×1-LH（公差带代号和旋合长度代号被省略）
M6×0.75-5h6h-S-LH
M14×Ph6P2-L-LH 或M14×Ph6P2（three starts）-L-LH
右旋螺纹：M6（螺距、公差带代号和旋向代号被省略）
2美制统一螺纹标注
2.1美制统一螺纹的基本标记
对标准系列、标准旋合长度和标准公差的统一螺纹，其标记包含五项基本内容。它们是公称直径、

牙数、螺纹系列代号、公差带代号和 检验体系代号 （见ASMEB1.3M）
示例：1/4 -20UNC – 2A（21）
10 -32UNF - 2A（22）
0.4375 –UNRF - 2A（23）
2 - 12 UN 2A （23）

检验体系代号
公差带代号
螺纹系列代号
牙数
公称直径
2.2 涂镀螺纹的标记
在基本标记的基础上补充镀前和镀后螺纹的顶径和中径尺寸。
2.2.1 当2A螺纹的容隙用于容纳涂镀层时，镀后的最大值为螺纹的基本尺寸；镀前极限尺寸为2A螺纹的的标准极限尺寸。
示例：
3/4-10UNC-2A（21） AFTER
Majordiam...0.7500max AFTER 镀后：最大大径
PD0.6850 max COATING 最大中径
Majordiam.0.7482-0.7353 BEFORE 镀前：大径极限尺寸
PD0.6832-0.6773 COATING 中径极限尺寸
如果2A螺纹的容隙不能被涂镀层占用，则在2A螺纹公差带代号后要加注字母“G”，即这种螺纹的公差带代号为“2AG”。其镀后的最大值为2A螺纹标准极限尺寸的最大值；其镀前的极限尺寸为2A螺纹的特殊极限尺寸（SPL）。
示例：
3/4-10UNC-2AG（22）
Majordiam...0.7482max AFTER 镀后：最大大径
PD0.6832 max COATING 最大大径
Majordiam.0.7464-0.7335 BEFORE 镀前： 大径极限尺寸(特殊
PD0.6814-0.6755 COATING 中径极限尺寸(特殊)

2.2.2 对3A和1A螺纹，其镀后的最大值为3A和1A螺纹标准极限尺寸的最大值（可以选择是否标注出来）；其镀前的极限尺寸为3A和1A螺纹的特殊极限尺寸（SPL）。
示例：
1/4-20UNC-1AG（21）
Majordiam...0.2489max AFTER 镀后：（可以省略）
PD0.2164 max COATING 最大大径
Majordiam.0.2483-0.2363 BEFORE 最大中径
PD0.2152-0.2100 COATING 镀前：大径极限尺寸(特殊)
中径极限尺寸(特殊)
2.2.3 1B、2B和3B内螺纹、其镀后的最大值为1B、2B和3B螺纹标准极限尺寸的最小值（可以选择是否标注出来）；其镀前的极限尺寸为和1A螺纹的特殊极限尺寸（SPL）。
示例：
1/4-20UNC-1B（21）
Majordiam...0.196max AFTER 镀后：（可以省略）
PD0.2175 max COATING 最小小径
Majordiam.0.1970-0.207 SPL BEFORE 最小中径
PD0.2152-0.2100 COATING 镀前： 小径极限尺寸(特殊)
中径极限尺寸(特殊)
2.3 左旋螺纹的标记
在基本标记的基础上补充代号“LH”
示例： 1/4-20UNC-3A-LH（21）
2.4 特殊系列螺纹（UNS）的标记
在基本标记的基础上补充各极限尺寸。
示例：
1/4-24UNS-3A（21）
Majordiam...0.2500-0.2428 大径极限尺寸
PD0.22229-0.2201 中径极限尺寸
Minordiam.0.2050. max 最大小径尺寸
1.200-10UNS-2B（21）
Majordiam.1.092-1.113 小径极限尺寸
PD01.1350-1.1432 中径极限尺寸
Majordiam.1.200 min 最小大径尺寸
2.5 特殊旋合长度螺纹的标记
示例：
1/2-13UNC-SE2A（21）
PD0.4485-0.4423
LE1.00
2.6 多线螺纹的标记
多线螺纹的标记由公称直径、螺距P、导程L、UnifiedForm（统一螺纹牙型）、“SPL-EXT”或“SPL-INT”（特殊外螺纹代号或特殊内螺纹代号）、 检验体系代号组成。同时补充直径极限尺寸和旋合长度 （LE）。

示例：
3/4-0.0625P-0.1875LUnified Form SPL-EXT(23)
Major diam.0.485-0.7391
PD0.7079-0.7003SPL
Minordiam.0.6808 max.
LE0.75.
3 英制惠氏螺纹（B.S.W.、B.S.F、Whit.S和Whit.）
惠氏螺纹基本标记公称直径、牙数、螺纹系列代号、旋向代号、公差带代号和 内螺纹或外螺纹英文单词组成。
粗牙系列、细牙系列、选择组合系列和选择螺距系列螺纹代号分别为“B.S.W.”、“B.S.F.”、“Whit.S.”和” Whi”.
左旋螺纹的代号为”LH”。右旋螺纹的代号省略不标注。
外螺纹的自由、中等和紧密级公差代号分别为“fyee”、“medium”和“close”； 内螺纹的普通和中等级公差代号分别为”normal”和“medium”。
内螺纹和外螺纹的英文单词分别为“nut”和“bolt”。
示例：
1/4in.-20B.S.W.,LH(close)bolt.
11/2 in.-8B.S..F.S.F,(normat)nut.

1 in.-20B.Whit(free)bolt.
0.67in.-20. Whit.(medium)nut
多线螺纹的螺纹代号为“Whit“。标记内需注出线数（start）、导（lead）和螺距（pitch）。
示例：
2in.2start, .0.2in. lead, 0.1in.pitch,Whit.
4 米制小螺纹的标记（S）
小螺纹的标记由螺纹特征代号、公称直径、公差带代号及旋向代号组成。
小螺纹特征代号为“S“。
示例：
公称直径为0.9mm、中径公差带为4H、顶径公差等级为5级、左旋的内螺纹：
S0.9-4H5-LH
公称直径为0.9mm、中径公差带为5h、顶径公差等级为3级、右旋的外螺纹：
S0.9-5h3
公称直径为0.9mm、内螺纹公差带为4H5、外螺纹公差带5h3、右旋的螺纹副：
S0.9-4H5/5h3
5 米制梯形螺纹（300）（Tr）的标记
米制梯形螺纹标记由螺纹特征代号、尺寸代号、公差带代号及其它代号组成。
米制梯形螺纹特征代号为“Tr”。
单线梯形螺纹的尺寸代号为“公称直径×螺 距”，公称直径和螺 距数值的单位为豪米。
多线梯形螺纹的尺寸代号为“公称直径×导程（P螺 距）”，公称直径、导程和螺 距数值的单位为豪米。
梯形螺纹的公差带代号只标注中径公差带代号。内螺纹用大写字母；外螺纹用小写字母。螺纹尺寸代号于公差带间用“-”号分开。表示梯形螺纹配合时，内螺纹公差带代号在前，外螺纹公差带代号在后，中间用斜线分开。
对长旋合长度的梯形螺纹，在公差带代号后标注“L”。中等旋合长度组的梯形螺纹不标注旋合长度代号（N）。
左旋米制梯形螺纹在尺寸代号之后标注“LH”。右旋螺纹不标注旋向代号。
示例：
中等旋合长度和右旋的单线内螺纹：Tr40×7-7H
中等旋合长度和右旋的单线外螺纹：Tr40×7-7e
中等旋合长度和左旋的单线外螺纹：Tr40×7LH-7e
中等旋合长度和右旋的单线螺纹副：Tr40×7-7H/7e
长旋合长度和右旋的多线外螺纹：Tr40×14（P7）-8e-L
特殊旋合长度（140mm）和右旋的单线外螺纹：Tr40×7-7e-140
6 米制锯齿螺纹（30/300）（B）的标记
米制锯齿螺纹的标记由螺纹特征代号、尺寸代号、公差带代号及其它代号组成。
米制锯齿形螺纹特征代号为“B”。
单线锯齿形螺纹的尺寸代号为“公称直径×螺 距”，公称直径和螺距数值的单位为豪米。
多线锯齿形螺纹的尺寸代号为“公称直径×导程（P螺 距）”，公称直径、导程和螺 距数值的单位为豪米。
米制锯齿螺纹的公差带代号只标注中径公差带代号。内螺纹用大写字母；外螺纹用小写字母。螺纹尺寸代号与公差带间用“-”号分开。
表示锯齿形螺纹配合时，内螺纹公差带代号在前，外螺纹公差带代号在后，中间用斜线分开。
对长组旋合长度的螺纹，在公差带代号后标注“L”。中等旋合长度组不标注旋合长度代号（N）。
左旋螺纹在尺寸代号之后标注“LH”。右旋螺纹不标注旋向代号。
示例：
中等旋合长度和右旋的单线内螺纹：B40×7-7A
中等旋合长度和右旋的单线外螺纹：B40×7-7c
中等旋合长度和左旋的单线外螺纹：B40×7LH-7c
中等旋合长度和右旋的单线螺纹副：B40×7-7A/7c
长旋合长度和右旋的多线外螺纹： B40×14（P7）-8c-L
特殊旋合长度（140mm）和右旋的单线外螺纹：B40×7-7c-140
7 美制和英制锯齿形螺纹（70/450）的标记
7.1美制锯齿形螺纹（70/450）的标记
标准美制锯齿形螺纹的标记由螺纹尺寸代号、特征代号、公差带代号及其它代号组成的
单线锯齿形螺纹的尺寸代号为“公称直径-牙数”，公称直径的单位为英寸。
多线锯齿形螺纹的尺寸代号为“公称直径-螺距P-导程L”，公称直径、螺距和导程的单位为英寸。可以在标记最后加注括号，用英文说明螺纹的线数（START）
拉力型美制锯齿形螺纹的特征代号为“BUTT”（外螺纹受拉，其承载牙侧为引导牙侧）。
美制锯齿形螺纹的公差带代号为2和3，螺纹的特征代号与公差带间用“-”号分开。如果表示外螺纹，则在公差带代号后加字母“A”，例如2A、3A；表示内螺纹，则在公差带代号后加字母“B”，例如2B、3B。不标注字母“A”和“B”，则同时表示内、外螺纹。
左旋螺纹应在公差带代号之后标注“LH”。右旋螺纹不标注旋向代号。
对平底美制锯齿形螺纹，在标记的后面标注代号“FL”。
示例：
右旋、单线、拉力型的美制锯齿型外螺纹：2.5-8BUTT-2A
左旋、单线、推力型、平牙底的美制锯齿型外螺纹：2.5-8PUSH-BUTT-2A-LH-FL
右旋、双线、拉力型的美制锯齿型内螺纹：10-0.25P-0.25L-BUTT-3B（2START）
8 英制锯齿形螺纹（B.S.Buttress）的标记
标准英制锯齿形螺纹的标记由螺纹公称直径、特征代号、牙数和公差带代号组成。
英制锯齿形螺纹的特征代号为“B.S.Buttress”
示例：
公称直径为2in、牙数为8t.p.i、中等级（medium class）的标准英制锯齿形螺纹：
2.0 B.S.Buttress thread8t.p.i. medium class
9 英制管螺纹的标记
9.1 英制密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号和旋向代号组成。
英制密封圆柱内螺纹的特征代号为：Rp；
英制密封圆锥内螺纹的特征代号为：Rc；
英制密封圆锥外螺纹的特征代号为：R1（与英制密封圆柱内螺纹配合使用）；
R2（与英制密封圆锥内螺纹配合使用）；
左旋螺纹的代号为”LH”。右旋螺纹的代号省略不标注。
对密封管螺纹，利用Rp/ R1和Rc/ R2分别表示“柱/锥”和“锥/锥”螺纹副。。
示例：
尺寸代号为3/4的右旋、英制密封圆柱内螺纹：Rp3/4；
与密封圆柱内螺纹配合、尺寸代号为3/4的右旋、英制密封圆锥外螺纹：R13/4;
尺寸代号为3/4的左旋、英制密封圆锥内螺纹：Rc3/4LH；
与密封圆锥内螺纹配合、尺寸代号为3/4的右旋、英制密封圆锥外螺纹 ：R23/4
尺寸代号为3/4的右旋、英制密封圆柱内螺纹与圆锥外螺纹组成的螺纹副：Rp/ R13/4；
尺寸代号为3/4的左旋、英制密封圆锥内螺纹与圆锥外螺纹组成的螺纹副：Rc / R23/4LH。；
9.2英制非密封管螺纹的完整标记由螺纹特征代号、螺纹尺寸代号、中径公差等级代号和旋向代号组成。
英制非密封圆柱螺纹的特征代号为：G；
对英制非密封圆柱内螺纹、其中径公差等级代号省略不标；而英制非密封圆柱外螺纹的中径公差等级代号分别为A和B。 ；
左旋螺纹的代号为”LH”。右旋螺纹的代号省略不标注。
当表示英制非密封管螺纹的螺纹副时，仅标注外螺纹的标记代号。
示例：
尺寸代号为2的右旋、非密封圆柱内螺纹：G2；
尺寸代号为3的A级、右旋、非密封圆柱外螺纹：G3A；
尺寸代号为4的B级、左旋、非密封圆柱外螺纹：G4B-LH；
尺寸代号为2的右旋、非密封圆柱内螺纹与A级圆柱外螺纹组成的螺纹副：G2A；
10 美制管螺纹（600）标记
10.1美制干密封管螺纹的完整标记由螺纹尺寸代号和螺纹特征代号组成。对美制干密封圆锥管螺纹（NPTF），在螺纹特征代号后还需标注其公差等级代号（1或2），1级螺纹的公差等级代号可以省略不标。
美制干密封圆锥管螺纹的特征代号为：NPTF；
美制干密封SAE短型圆锥管螺纹的特征代号为：PTE-SAE SHORT；
美制干密封燃料圆柱内螺纹的特征代号为：NPST；
美制干密封普通圆柱内螺纹的特征代号为：NPSI
示例：
尺寸代号为3/4的1A级干密封圆锥管螺纹：3/4-14NPTF-1或3/4-14NPTF
尺寸代号为3/4的2A级干密封圆锥管螺纹：3/4-14NPTF-2
尺寸代号为3/4的干密封短型圆锥管螺纹：3/4-14PTF-SAE SHORT
尺寸代号为1的干密封燃料圆柱内螺纹：1-11 1/2NPST
尺寸代号为3/4的干密封普通圆柱内螺纹：3/4-14NPSI
10.2 非密封管螺纹（NPSM、NPSE、NPTR）的标记
美制非密封管螺纹的完整标记由螺纹尺寸代号和螺纹特征代号组成。
美制栏杆圆锥管螺纹的特征代号为：NPTR
美制紧固圆柱管螺纹的特征代号为：NPSM
美制锁紧螺母圆柱管螺纹的特征代号为：NPSL
示例
尺寸代号为1/2的栏杆圆锥管螺纹：1/2-14NPTR
尺寸代号为1/8紧固圆柱管螺纹：1/8-27NPSM
尺寸代号为1/8的锁紧螺母圆柱管螺纹：1/8-27MPSL；
11 米制管 螺纹（600）的标记
一般密封米制管螺纹的完整标记由螺纹特征代号、螺纹公称尺寸和基准距离代号组成。
一般密封米制圆锥管螺纹一般密封米制管螺纹为：ZM
一般密封米制圆柱内螺纹一般密封米制管螺纹为：M
基准距离代号：采用国际基准 距离事，不标注基准距离代号；采用短型基准距离时，标注代号“S”，中间用“-”分开。
对一般密封米制圆柱内螺纹，要在标记后加注“GB/T1415”，中间用“.”分开。
示例
公称直径为10mm、标准基准距离的圆锥管螺纹：ZM10；
公称直径为10mm、短型基准距离的圆锥管螺纹：ZM10-S
公称直径为10mm、螺距为1mm的密封圆柱管螺纹：ZM10×1.GB/T1415。
12 非密封米制管 螺纹的标记
非密封米制管 螺纹的牙型、管路系列、基本尺寸、公差值和标记方法见第一章的普通螺纹。

表1 ISO和部分国家的米制普通螺纹标准

螺纹要素
国际
ISO
中国
GB/T
德国
DIN
法国
NF
日本
JIS
俄罗斯
GOST
美国
ASME
英国
BS
牙型
ISO68-1：1998
GB/T1922
-2003
DINISO68-1
1999
DIN13-19
：1999
NFISO68-1
：1999
JISB0205-1
：2001
GOST
9150-1981
ASME
B1.13M：1995
BSISO68-1
：1998
BS3643-1
：1981
直径与螺距
系列
ISO261
：1998
GB/T193
-2003
DINISO261
：1999
NFISO261
：1999
JISB0205-2
：2001
GOST
8724-1981

BSISO261
：1998
BS3643-1
：1981
优选系列
ISO262
：1998
GB/T9144
：2003
DINISO262
：1999
NFISO262
：1999
JISB0205-3
：2001

BSISO262
：1998
BS3643-1
：1981
管路系列

GB/T1414-2003

基本尺寸
ISO724
：1993
GB/T196-2003
DINISO724
：1999
DIN13-1~
13-11

JISB0205-4
：2001
GOST
24705
-1981
ASME
B1.13M：1995
BS3643-1
：1981
公差
ISO965-1
：1998
GB/T17
-2003
DINISO
965-1
：1998
DIN13-52
：1999
NFISO965-1：1999
JISB0209-1
：2001
GOST
16093
-1981
BSISO965-1：1998
BS3643-1
：1981
极限偏差
ISO965-3
：1998
GB/T2516
-2003
DINISO965-3：1999
NFISO965-3：1999
JISB0209-3
：2001

BSISO965-3：1998
BS3643-1
：1961
优选螺纹极限尺寸
ISO965-2
：1998
GB/T9145
：2003
DINISO965-2：1999
NFISO965-2：1999
JISB0209-2
：2001

BSISO965-2：1998
检验

ISO1502
：1996
GB/T3934-2003

DINISO
1502：1996
DIN224：1983
DIN2279~
2284；2001
DIN2299-1:
2003DIN2299-2；1995
NFE03-151
：1998
NFE03-152
：1981
NFEO3-153
；1975
NFE03-154
；1970
JISB0251
；1998
GOST17756~17766
-1972
GOST18465~18466
-1973
GOST24997-1981
ASME
B1.3M
：1992
ASME
B1.16M：1984
BS919-3
：1968

GB/T192-2003 普通螺纹 基本牙型
GB/T193-2003 普通螺纹 直径与螺距系列
GB/T9144-2003 普通螺纹 优选系列
GB/T1414-2003 普通螺纹 管路系列
GB/T196-2003 普通螺纹 基本尺寸
GB/T197-2003 普通螺纹 公差
GB/T2516-2003 普通螺纹 极限偏差
GB/T9145-2003 普通螺纹 中等精度、优选系列的极限尺寸
GB/T9446-2003 普通螺纹 粗糙精度、优选系列的极限尺寸
GB/T3934-2003 普通螺纹量规 技术条件
