设计院结构设计说明书模板.doc

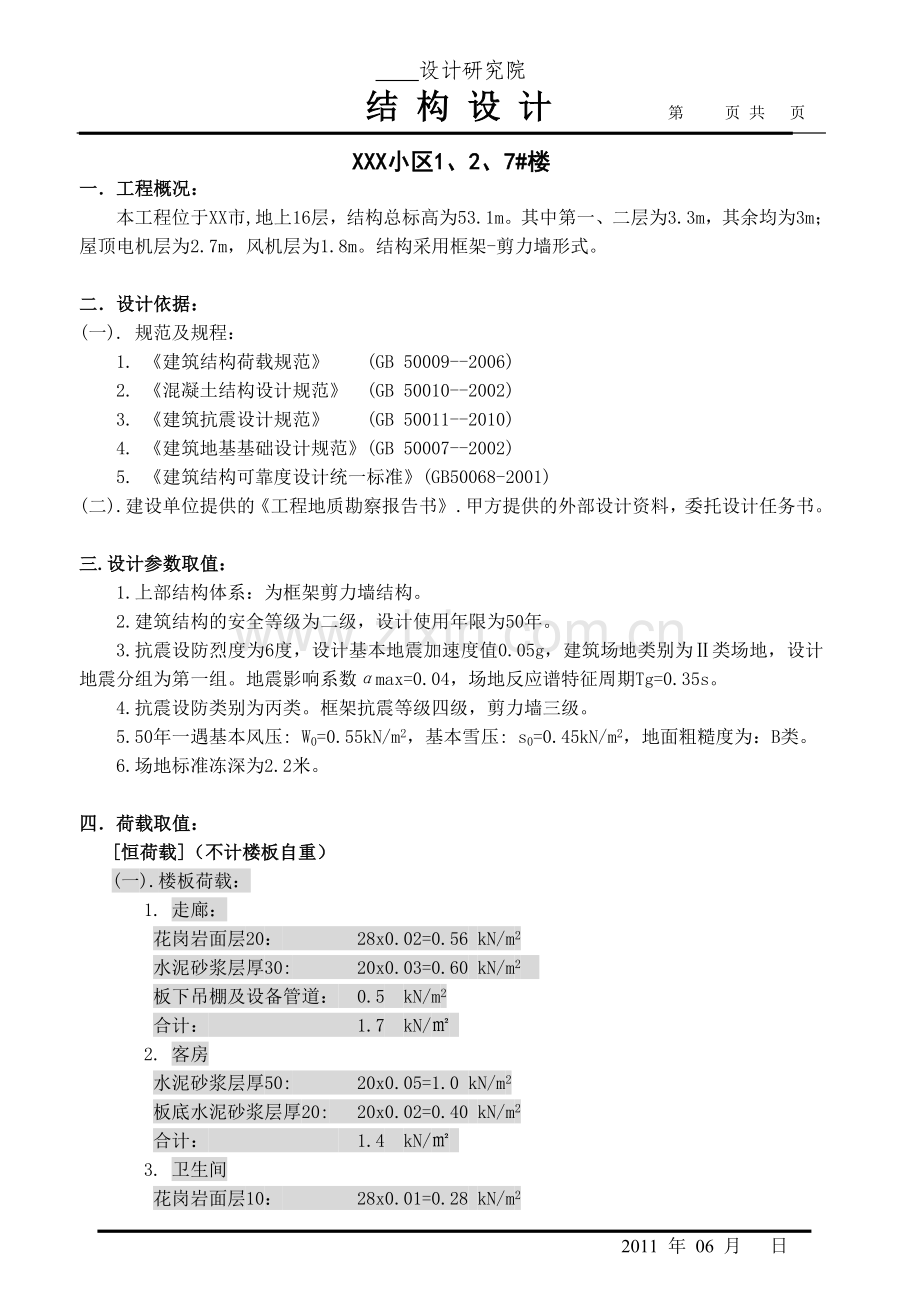

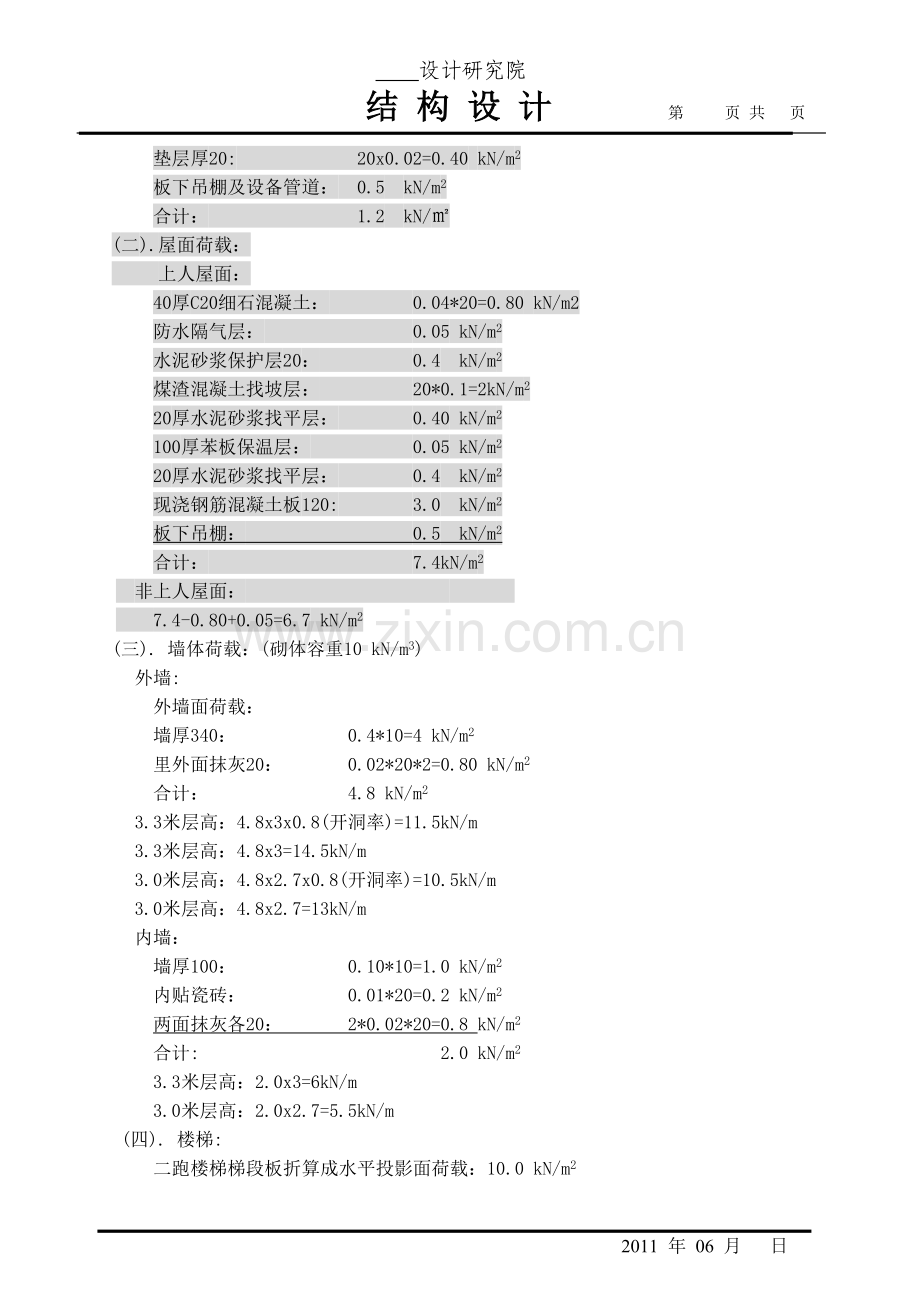

设计研究院 结 构 设 计 第 页 共 页XXX小区1、2、7#楼一工程概况：本工程位于XX市,地上16层，结构总标高为53.1m。其中第一、二层为3.3m，其余均为3m；屋顶电机层为2.7m，风机层为1.8m。结构采用框架-剪力墙形式。二设计依据：(一). 规范及规程：1. 建筑结构荷载规范(GB 50009-2006) 2. 混凝土结构设计规范(GB 50010-2002) 3. 建筑抗震设计规范(GB 50011-2010) 4. 建筑地基基础设计规范(GB 50007-2002) 5. 建筑结构可靠度设计统一标准(GB50068-2001)(二).建设单位提供的工程地质勘察报告书.甲方提供的外部设计资料，委托设计任务书。三.设计参数取值：1.上部结构体系：为框架剪力墙结构。2.建筑结构的安全等级为二级，设计使用年限为50年。3.抗震设防烈度为6度，设计基本地震加速度值0.05g，建筑场地类别为类场地，设计地震分组为第一组。地震影响系数max=0.04，场地反应谱特征周期Tg=0.35s。4.抗震设防类别为丙类。框架抗震等级四级，剪力墙三级。5.50年一遇基本风压: W0=0.55kN/m2，基本雪压: s0=0.45kN/m2，地面粗糙度为：B类。6.场地标准冻深为2.2米。四荷载取值：恒荷载（不计楼板自重）(一).楼板荷载：1. 走廊：花岗岩面层20： 28x0.02=0.56 kN/m2水泥砂浆层厚30: 20x0.03=0.60 kN/m2 板下吊棚及设备管道： 0.5 kN/m2合计： 1.7 kN/ 2. 客房水泥砂浆层厚50: 20x0.05=1.0 kN/m2板底水泥砂浆层厚20: 20x0.02=0.40 kN/m2合计： 1.4 kN/ 3. 卫生间花岗岩面层10： 28x0.01=0.28 kN/m2垫层厚20: 20x0.02=0.40 kN/m2板下吊棚及设备管道： 0.5 kN/m2合计： 1.2 kN/(二).屋面荷载： 上人屋面：40厚C20细石混凝土： 0.04*20=0.80 kN/m2防水隔气层： 0.05 kN/m2水泥砂浆保护层20： 0.4 kN/m2煤渣混凝土找坡层： 20*0.1=2kN/m220厚水泥砂浆找平层： 0.40 kN/m2100厚苯板保温层： 0.05 kN/m220厚水泥砂浆找平层： 0.4 kN/m2现浇钢筋混凝土板120: 3.0 kN/m2板下吊棚： 0.5 kN/m2合计： 7.4kN/m2 非上人屋面： 7.4-0.80+0.05=6.7 kN/m2(三). 墙体荷载：(砌体容重10 kN/m3)外墙: 外墙面荷载：墙厚340： 0.4*10=4 kN/m2里外面抹灰20： 0.02*20*2=0.80 kN/m2合计： 4.8 kN/m23.3米层高：4.8x3x0.8(开洞率)=11.5kN/m3.3米层高：4.8x3=14.5kN/m3.0米层高：4.8x2.7x0.8(开洞率)=10.5kN/m3.0米层高：4.8x2.7=13kN/m内墙：墙厚100： 0.10*10=1.0 kN/m2 内贴瓷砖： 0.01*20=0.2 kN/m2 两面抹灰各20： 2*0.02*20=0.8 kN/m2合计: 2.0 kN/m23.3米层高：2.0x3=6kN/m 3.0米层高：2.0x2.7=5.5kN/m (四). 楼梯: 二跑楼梯梯段板折算成水平投影面荷载：10.0 kN/m2(五). 隔墙下无梁时，将隔墙按板单元面积折算到板恒载中，且不小于1kN/。活荷载 客房： 2.0 kN/m2消防疏散楼梯： 3.5 kN/m2走廊、门厅： 2.0 kN/m2卫生间： 2.5 kN/m2屋面： 0.5 kN/(不上人屋面) 2.0 kN/(上人屋面)恒荷载住宅楼 梯 间商铺 上人屋面1.51027.4 住宅卫生间厨房电梯机房非上人屋面2226.7阳台车库3.52活荷载住宅楼 梯 间商铺 上人屋面23.53.52.0 住宅卫生间厨房通风机、电梯机房非上人屋面2.52.57.00.5阳台车库2.52.5(4.0)五.上部结构计算:计算软件为建研院PMCAD、SATWE(2011.04版)。六材料选用：1. 混凝土：C30；2. 钢筋：板筋HRB335级；梁、柱纵筋HRB335级，箍筋一般HPB235级；混凝土墙主筋和分布筋HRB335级。七结构初步布置：1. 楼板厚度：考虑到电气专业埋管等实际情况，本工程楼板厚度取用120mm；2. 剪力墙厚度：200mm；3. 主梁:300500mm，外墙梁：280500mm，次梁：200400mm、200350mm；4. 框架柱：400600mm，与外墙皮之间间距为60mm。 2011 年 06 月 日
