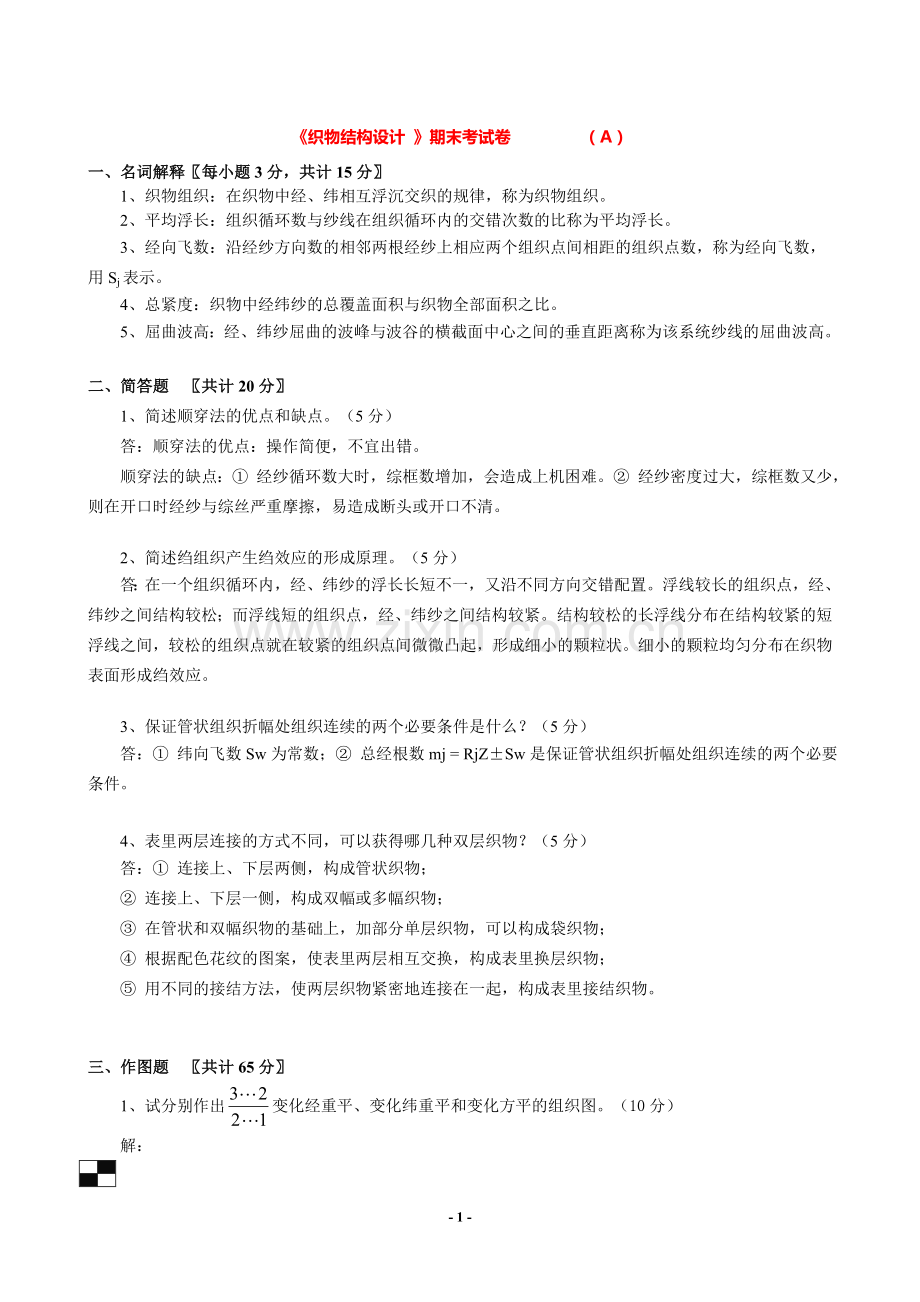

《织物结构设计 》期末考试卷 （A）
一、名词解释〖每小题3分，共计15分〗
1、织物组织：在织物中经、纬相互浮沉交织的规律，称为织物组织。
2、平均浮长：组织循环数与纱线在组织循环内的交错次数的比称为平均浮长。
3、经向飞数：沿经纱方向数的相邻两根经纱上相应两个组织点间相距的组织点数，称为经向飞数，用Sj表示。
4、总紧度：织物中经纬纱的总覆盖面积与织物全部面积之比。
5、屈曲波高：经、纬纱屈曲的波峰与波谷的横截面中心之间的垂直距离称为该系统纱线的屈曲波高。

二、简答题 〖共计20分〗
1、简述顺穿法的优点和缺点。（5分）
答：顺穿法的优点：操作简便，不宜出错。
顺穿法的缺点：① 经纱循环数大时，综框数增加，会造成上机困难。② 经纱密度过大，综框数又少，则在开口时经纱与综丝严重摩擦，易造成断头或开口不清。

2、简述绉组织产生绉效应的形成原理。（5分）
答：在一个组织循环内，经、纬纱的浮长长短不一，又沿不同方向交错配置。浮线较长的组织点，经、纬纱之间结构较松；而浮线短的组织点，经、纬纱之间结构较紧。结构较松的长浮线分布在结构较紧的短浮线之间，较松的组织点就在较紧的组织点间微微凸起，形成细小的颗粒状。细小的颗粒均匀分布在织物表面形成绉效应。

3、保证管状组织折幅处组织连续的两个必要条件是什么？（5分）
答：① 纬向飞数Sw为常数；② 总经根数mj = RjZ±Sw是保证管状组织折幅处组织连续的两个必要条件。

4、表里两层连接的方式不同，可以获得哪几种双层织物？（5分）
答：① 连接上、下层两侧，构成管状织物；
② 连接上、下层一侧，构成双幅或多幅织物；
③ 在管状和双幅织物的基础上，加部分单层织物，可以构成袋织物；
④ 根据配色花纹的图案，使表里两层相互交换，构成表里换层织物；
⑤ 用不同的接结方法，使两层织物紧密地连接在一起，构成表里接结织物。

三、作图题 〖共计65分〗
1、试分别作出变化经重平、变化纬重平和变化方平的组织图。（10分）
解：

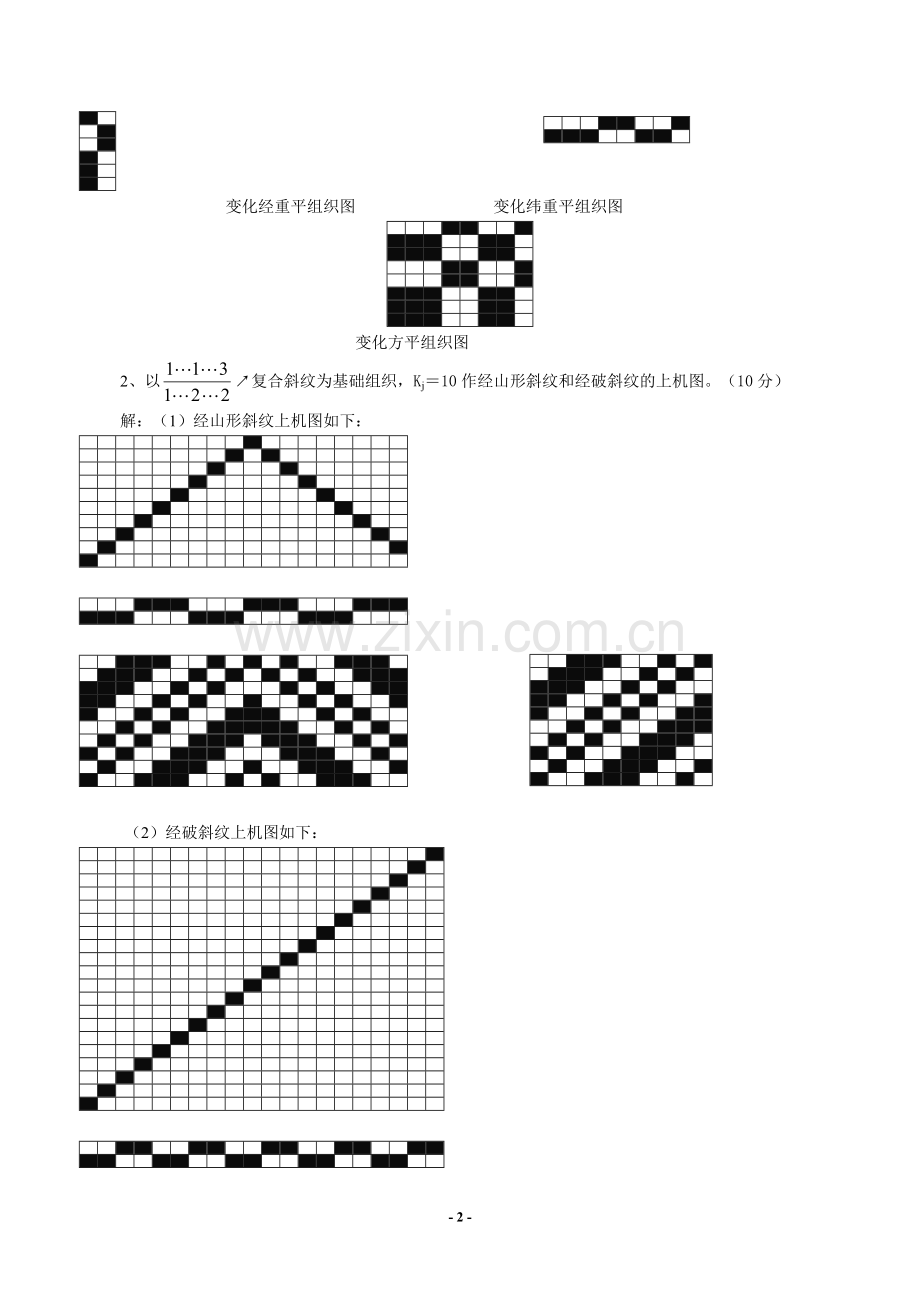

变化经重平组织图 变化纬重平组织图

变化方平组织图
2、以↗复合斜纹为基础组织，Kj＝10作经山形斜纹和经破斜纹的上机图。（10分）
解：（1）经山形斜纹上机图如下：

（2）经破斜纹上机图如下：

3、作四根一束的透孔组织组织图，画出切面图，说明透孔形成的原理及加强透孔效应的措施，并标出孔眼的位置。（15分）
解：透孔组织织物孔眼的形成原理：在一个完全组织中，由于联合采用了平纹组织和重平组织，相邻两根平纹组织的纱线，因交织而彼此分开，而夹在平纹中的重平组织长浮线收缩并被两边的平纹纱线挤起，使纱线集聚成束而形成孔眼。

加强透孔效应的措施有：① 组织结构中要考虑浮长线的长短对透孔效应的影响，浮长越长则孔眼越大，但浮长过长会使织物变得过分松疏而不挺括，以致造成透孔效应不良；② 经、纬原料的收缩性能好，则有利于集聚成束使孔隙显著；③ 经、纬密度不宜过大，因密度过大会使透孔效应不显著，且使织物变得厚实，失去“假纱罗”的薄、轻、松、爽等特性。

4、试作表面组织为经面缎纹，里组织为斜纹，经纱排列比为1：1的经二重组织的上机图和经向切面图。（15分）
解：

表组织（8/5经面缎纹） 里组织（1/3斜纹）

5、已知色纱的排列规律和配色模纹如下图所示，试确定三种比较合理的组织图。（15分）

《织物结构设计 》期末考试卷 （B）
一、名词解释〖每小题3分，共计15分〗
1、三原组织：三原组织又称原组织，它是指每根纱线上单独的组织点只有一个，且Rj = Rw ，S = C（常数）的组织，它包括平纹、斜纹、缎纹等三种组织。
2、纬向飞数：沿纬纱方向数的相邻两根纬纱上相应两个组织点间相距的组织点数，称为纬向飞数，用Sw表示。
3、织物缩率：样品纱线原长减去样品织物长度所得的差值与样品纱线原长之比的百分率称为织物缩率。
4、经向紧度：织物中经纱的覆盖面积与织物全部面积之比。
5、联合组织：由两种及两种以上的原组织或变化组织，运用各种不同的方法联合而成的组织，在织物表面呈现几何图形或小花纹等外观效应。

二、简答题 〖共计20分〗
1、绘作曲线斜纹时，飞数的值可以任意选定，但应满足什么条件？（5分）
答：飞数的值应满足下列条件：
① 使∑Sj（或∑Sw）=0或为基础组织的组织循环数的整倍数，这样才能保证循环完整。
② 最大飞数必须小于基础组织的最大浮长，以保证曲线的连续。

2、简述凸条组织的形成原理。（5分）
答：凸条组织是由浮线较长的重平组织和另一种简单组织（平纹或浮线较短的斜纹2/1、2/2）联合而成。简单组织结构紧密，起固结浮长线的作用，称为固结组织，并凸起于织物表面。浮长线的长度决定着凸条的宽度。

3、简述管状组织的构成原理。（5分）
答：① 管状组织由两个系统的经纱和一个系统的纬纱交织而成，这一个系统的纬纱既作表纬又作里纬，往复循环于表里两层之间。
② 管状组织的表里两层只在两侧边缘连接，中间分离。
③ 表里两层的经纱呈平行排列，纬纱呈螺旋形状态。

4、织物起绉的方法有几种。（5分）
答：① 利用强捻纱以平纹或其他简单组织交织后经印染使织物表面起绉；
② 利用不同张力或不同收缩性能的纱线间隔排列而获得起绉外观；
③ 利用轧纹工艺获得起绉外观；
④ 利用绉组织获得起绉外观。

三、作图题 〖共计65分〗
1、试分别作出变化经重平、变化纬重平和变化方平的组织图。（10分）
解：

变化经重平组织图 变化纬重平组织图

变化方平组织图

2、以↗复合斜纹为基础组织，Kj=10作经山形斜纹和经破斜纹的上机图。（10分）
解：（1）经山形斜纹上机图如下：

（2）经破斜纹上机图如下：

3、作六根一束的透孔组织上机图，画出切面图，说明透孔形成的原理及加强透孔效应的措施，并标出孔眼的位置。（15分）
解：透孔组织织物孔眼的形成原理：在一个完全组织中，由于联合采用了平纹组织和重平组织，相邻两根平纹组织的纱线，因交织而彼此分开，而夹在平纹中的重平组织长浮线收缩并被两边的平纹纱线挤起，使纱线集聚成束而形成孔眼。

加强透孔效应的措施有：① 组织结构中要考虑浮长线的长短对透孔效应的影响，浮长越长则孔眼越大，但浮长过长会使织物变得过分松疏而不挺括，以致造成透孔效应不良；② 经、纬原料的收缩性能好，则有利于集聚成束使孔隙显著；③ 经、纬密度不宜过大，因密度过大会使透孔效应不显著，且使织物变得厚实，失去“假纱罗”的薄、轻、松、爽等特性。
4、试作斜纹为表面组织，斜纹为里组织，经纱排列比为1：1的经二重组织上机图和经向截面图。（15分）
解：

表面组织（2/2斜纹） 里组织（1/3斜纹）

5、已知色纱的排列规律和配色模纹如下图所示，试确定三种比较合理的组织图。（15分）

一、填空题
1．织物的上机图是表示织物上机织造工艺条件的图解，它包括
组织图 、 穿筘图 、 穿综图 、
提综图（纹板图） 四个部分。
2．在织物上机图中，当纹板图位于组织图右侧时，纹板图的横行表示
投入一根纬纱对应的一排纹钉孔 ，纵行表示 表示一片（列）综 。
3．穿综的原则是：把沉浮规律相同的经纱一般 穿入相同的综片 ，也可以穿入不同的综片，沉浮规律不相同的经纱必需 穿入不同的综片 。
4．在上机图中，穿综图的每一横行表示 一片综或一列综丝 、每一纵行表示 与组织图中相对应的一根经纱 。
5．山形斜纹组织常采用 照图穿法(山形穿法) 穿综方法,纵条纹组织常采用 间断穿法 穿综方法。
6．构成三原组织的条件是 组织点飞数是常数 、 每根经纱或纬纱上只有一个经（纬）组织点，其它均为纬（经）组织点（即Rj=Rw=R） 。
7．制织平纹组织织物时，常采用的穿综方法有 顺穿法 、
飞穿法 。隐条隐格织物是采用 不同捻向的强捻纱相间排列（对光线的反射不同） 的设计方法，从而在织物表面形成隐条隐格效果。稀密纹织物是在平纹织物中利用 穿筘 变化，从而改变了部分经纱的密度，可获得稀密纹外观效果。
8．写出下列织物的组织：府绸 平纹 ，细平布 平纹 ，单面纱卡其 3/1↖斜纹 ，单面线卡其 3/1↗斜纹 ，棉横贡缎 5/3纬面缎 ，双面华达呢 2/2↗斜纹 。
9．构成一个规则的缎纹组织应满足 Rj=Rw≥5 （6除外） 、
1＜S＜R－1 、 R与S互为质数 。
10．平纹组织的平均浮长为 1 ,五枚缎纹组织的平均浮长为
2.5 在两种织物原料、线密度相同的条件下, 缎纹 组织较疏松。
11．织制平纹组织织物时，常采用的穿综方法有 顺穿法 、
飞穿法 。举出三种常见的平纹组织织物 府绸 、
凡立丁 、 派力司 。
12斜纹组织中，在经纬密度近似的情况下，增大经向飞数，可获得斜纹线倾斜角 大于45°（增大） 的斜纹组织，这种斜纹组织称为 急斜纹组织 。
13．制织府绸织物时，常采用的穿综方法为 飞穿法 。隐条织物经纱采用 不同捻向的纱线按一定的规律相间排列 ，在平纹织物表面会出现若隐若现的纵向条纹。巴里纱织物 经纬纱采用强捻纱 织造，织物密度较小，结构稳定，织物轻薄透明，可做夏季面料。
14．绘制经曲线斜纹时，经向飞数的确定应注意 ∑Sj等于0或为基础组织的组织循环纱线数的整数倍 ， 最大飞数值必须小于基础组织中最长的浮线长度以保证曲线连续。
15．马裤呢织物的组织为 急斜纹 ，双面华达呢织物组织为
2/2↗ ，横贡缎织物组织为 5/3纬面缎 。
16．隐条织物经纱采用 不同捻向的纱线，按一定的规律相间排列 ，在平纹织物表面会出现若隐若现的纵向条纹。泡泡纱织物采用 双轴 织造，织物表面呈现泡条效果。
17．分析织物时，判断织物经纬向的方法有 有布边时,与布边平行的为经向 、
一般密度大的为经向 、 筘痕明显的为 经向 等。
18．欲使斜纹织物的斜纹纹路清晰，应使其斜向与构成斜纹效应的那一系统纱线的捻向 相反 ，单面纱卡的斜向为 左斜纹 。
19．经纱的平均浮长(Fj)是指 组织循环纬纱数（Rw） 与 经纱交错次数（tj）的比值。
20．斜纹组织中增大经向飞数，可获得斜纹线倾斜角 大于45° 的斜纹组织，这种斜纹组织称为 急斜纹 。
21．在纬重平组织的纬浮长线上填加平纹组织作固结组织，所构成的联合组织为 纵凸条 _ 组织，织物外观特点为 具有纵向排列的凸出条纹。
22．织物中 纱线的投影面积 与 织物全部面积 的比值称为织物的紧度。
23．设计纵条纹组织时应使两组织交界处 组织点相反（呈底片翻转关系），
同时保证两组织的 交错次数 应近似。
24．绉组织织物的外观主要特征 织物表面形成分散且规律不明显的细小颗粒状外观效应，常用的构成方法有 增点法 、 移绘法 、
省综设计法 等。
25．“下接上”接结法是指 里经 与 表纬 作适当接结将两层紧密相连。
26．制织灯芯绒织物时，须采用 一 个系统的经纱和 两 个系统
的纬纱，绒毛的固结方式有 V型 和 W型 。花式灯芯绒要求
织物表面部分起毛，部分不起毛，可以采用 织入提花法（经重平法）
或 飞毛提花法 方法。
27．管状组织的投纬比为 1:1 ，双幅织组织的投纬比为 2:2 。
5、经二重组织中表组织是 经 面组织，里组织是 纬 面组织，为使织物表面具有良好的经面效应，应使里经的 （短）经组织点 被表经的 经浮长线 所覆盖。
28．纬二重组织中表组织是 纬 面组织，里组织是 经 面组织，
为使织物表面具有良好的遮盖效应，应使里纬的 短纬组织点 被表纬的
纬浮长线（纬组织点） 所覆盖。
29．采用“下接上”法设计接结三层组织时，其各层的连接方法是指
里接中 、 中接表 。
30．拷花呢织物采用 纬起毛 组织进行织造，地组织
主要有 简单组织 、 经二重组织 、
双层组织 三类。
31．经起毛织物按照形成绒毛的方法分 单层起毛杆织造法 、
绒经浮长通割法 、 双层织造法 。
32．在织造毛巾织物时，其毛圈是依靠 打纬机构的动程 、
送经量与送经机构 、 地组织与毛组织的配合 、共同作用而形成的，三纬毛巾织物是每织 3 根纬纱，形成 一 行毛圈。
33．织造双层织物时，引表纬时表经应 按照组织要求分成上下两层与表纬交织 ，里经 沉于织物下层 ；引里纬时表经 全部提起 ，里经 按照组织要求分成上下两层与里纬交织 。
34.长毛绒织物采用 经起毛 组织，其经纱采用 两 个系统，纬纱采用 一 个系统，常采用 双层单梭口 织造方法。
35
