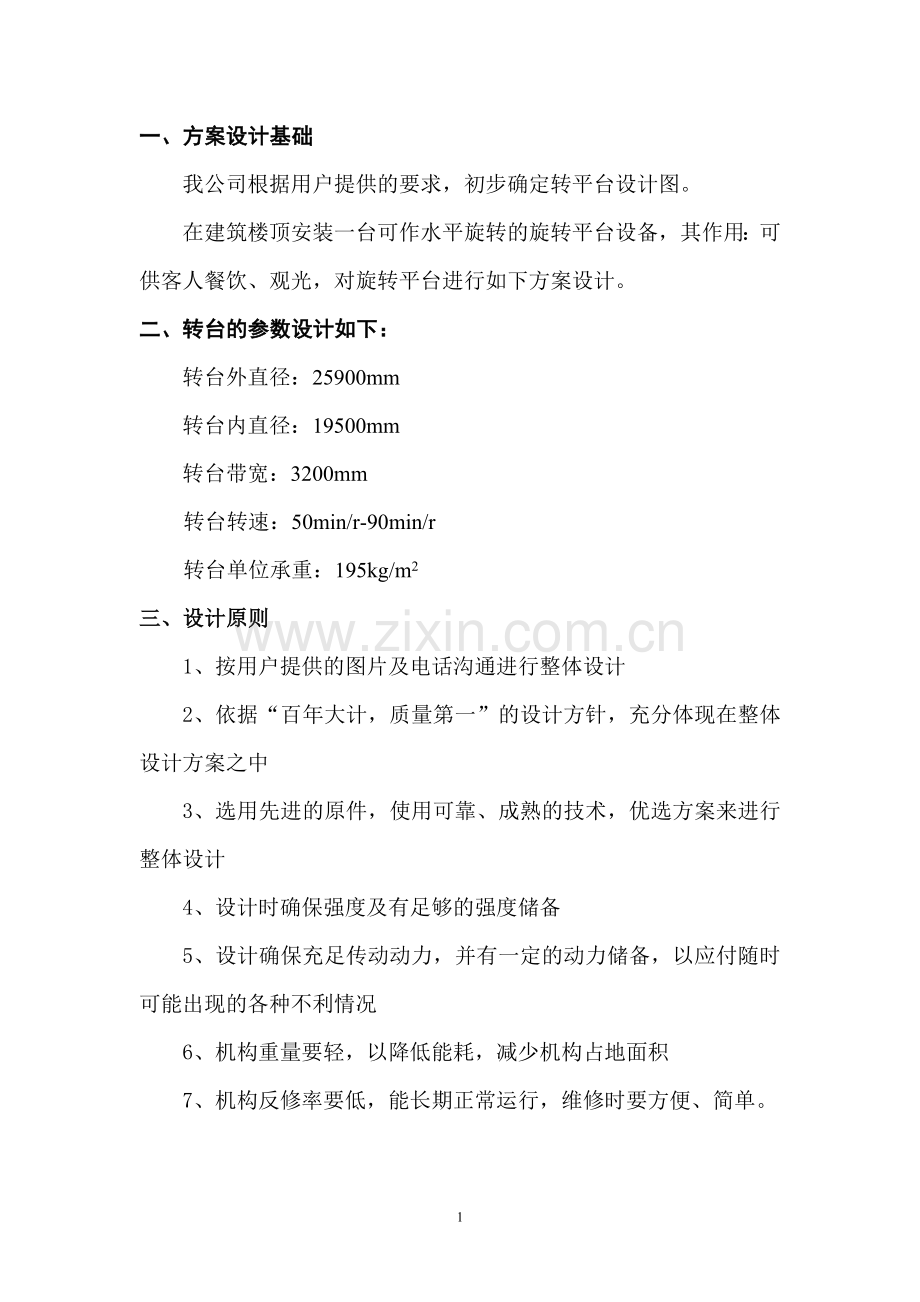

某酒店旋转平台方案说明北京辰远技术开发有限公司2010年11月一、方案设计基础我公司根据用户提供的要求，初步确定转平台设计图。在建筑楼顶安装一台可作水平旋转的旋转平台设备，其作用：可供客人餐饮、观光，对旋转平台进行如下方案设计。二、转台的参数设计如下：转台外直径：25900mm转台内直径：19500mm转台带宽：3200mm转台转速：50min/r-90min/r转台单位承重：195kg/m2三、设计原则1、按用户提供的图片及电话沟通进行整体设计2、依据“百年大计，质量第一”的设计方针，充分体现在整体设计方案之中3、选用先进的原件，使用可靠、成熟的技术，优选方案来进行整体设计4、设计时确保强度及有足够的强度储备5、设计确保充足传动动力，并有一定的动力储备，以应付随时可能出现的各种不利情况6、机构重量要轻，以降低能耗，减少机构占地面积7、机构反修率要低，能长期正常运行，维修时要方便、简单。四、设计方案说明1、 设计转速：转台外径为25900mm，转台设计转速：50min/r90min/r。2、 旋转方向：转台旋转方向可按顺时针、逆时针方向转动。3、 承重荷载：转台带宽3.2m，面积为228.21m2。设计荷载195Kg/m2，旋转平台总承重荷载44500.95Kg。4、 转台运转环境工作温度：1535。5、 相对湿度不大于85% 。6、 转台工作电源：三相五线制，交流380V，频率50Hz。7、 主要机件的选用及选用原则：由于此产品安装在高层楼上使用，产品的运转稳定性、元件的可持久性，产品的质量至关重要。 变频器： 1套 配电机变频器 电机： 2台 优选国内厂家产品减速机： 2台 优选国内厂家产品 摩擦轮： 2组 进口材质，专利配方生产。 支撑轮： 106组 进口材质，专利配方生产。 导向轮： 29组 进口材质，专利配方生产。 支承轨道：国产优质钢材，成型后经时效处理，消除应力工艺。 摩擦轨道：国产优质锰钢，成型后经时效处理，消除应力工艺。 木龙骨： 选用东北红松，成型后不易变形。 多层板： 2层 选用优质板材。五、设备结构简介旋转平台由摩擦传动系统，轨道支承系统，轨道定位系统，内、外轨道，转台环形结构，木制台板和电气控制系统组成。1、由主机、外摩擦支撑轨道（即外轨道）、电气控制系统组成了旋转平台的摩擦传动系统。主机由装在主机机体上的变频调速电机、减速机、摩擦轮组、摩擦轮随动机构、摩擦轮夹紧力自动补偿机构组成。用电机通过减速机带动主摩擦轮转动，通过调整主摩擦轮和从动摩擦轮之间的距离，使主、从摩擦轮夹紧摩擦传动导轨，摩擦导轨与平台环行结构连成一体，带动平台转动，即形成摩擦传动系统。摩擦轮自动补偿机构、摩擦轮同步随动机构可使摩擦轮在任何时候都夹紧摩擦导轨，并可随摩擦导轨同步移动，确保在圆周上每点摩擦力相等，无丢转、打滑现象，免去日常的调整且运行平稳。变频器控制电机匀速运行。在旋转速度使用范围内，通过变频器调整电机输入频率，可改变平台转速。调速均匀平滑、无失控区。延时启动装置、减速缓停装置使转台在启动和停止时加减速平稳，无冲击。2、支撑轮系沿圆周垂直均匀放置，形成了轨道支撑系统。支撑轮系支撑起平台内、外导轨，内、外导轨与平台环形结构连成一体，使平台在支撑轮系上作圆周运动。支撑轮系由可调式底座、支撑座、支撑轴、轴承、支撑轮等组成。3、水平定位轮系沿外轨圆周水平均匀分布，组成了轨道定位系统。转台转动时，外轨道沿其内侧边水平定位轮系做圆周运动，保证转台运动轨迹的精确度。 水平定位轮系由可调式底座、支撑座、支撑轴、轴承、水平轮等组成。4、内、外轨道是指置于平台环形结构内、外两侧由多节弧形轨道组成的内、外两圈圆形轨道。内、外轨道与平台环形结构连成一体，其制造精度直接影响平台的各项运动精度。5、平台环形结构由多根放射梁、角钢组成的环形结构部件。即是连接内、外轨道和摩擦导轨的构件，又是安装平台木制台板的基础。6、木制台板是由木龙骨、两层多层板拼装而成。木龙骨与环形结构相连接，由两层多层板拼装的台面用木螺丝固定在木龙骨上。使人感觉不到转台在转动时产生的轻微运动，和运动产生的噪音。 7、电气控制系统由置于主控室的控制柜，装在主机机体上的变频调速电机，连接导线等组成。控制柜由开关、电压表、接触器、断相保护器、时间继电器、变频器、过热保护器、熔断器、指示灯等组成。在结构设计上由于采用了专利技术、特殊材料，运转噪音低，工作平稳，磨损小。操作简单，便于日常维护。六、技术特点1、采用先进的控制原件；2、减速机采用变频无极调速，技术成熟可靠；3、转速速度可调，50分/转90分/转，调定方便，易控制，易维修维护，各轮组、减速机组可更换；4、噪音控制在55分贝以下；5、水平多轮轨支撑：特殊材料，特殊设计，转动平衡，受力均衡；寿命长，噪音小。转动平稳减少振动，径向摆动10mm；6、摩擦传动：独特设计，专用材质，可传递功率大。低噪低耗，磨擦力可自动补偿；7、摩擦传动，可减少噪音，传动平稳，自重可减轻。8、全部采用螺栓连接，便于调整、安装。辰远技术开发有限公司2010年12月07日5
