通 信 调 度 专 业 知 识 试 题.doc

通 信 调 度 专 业 知 识 试 题

调度所通信调度班

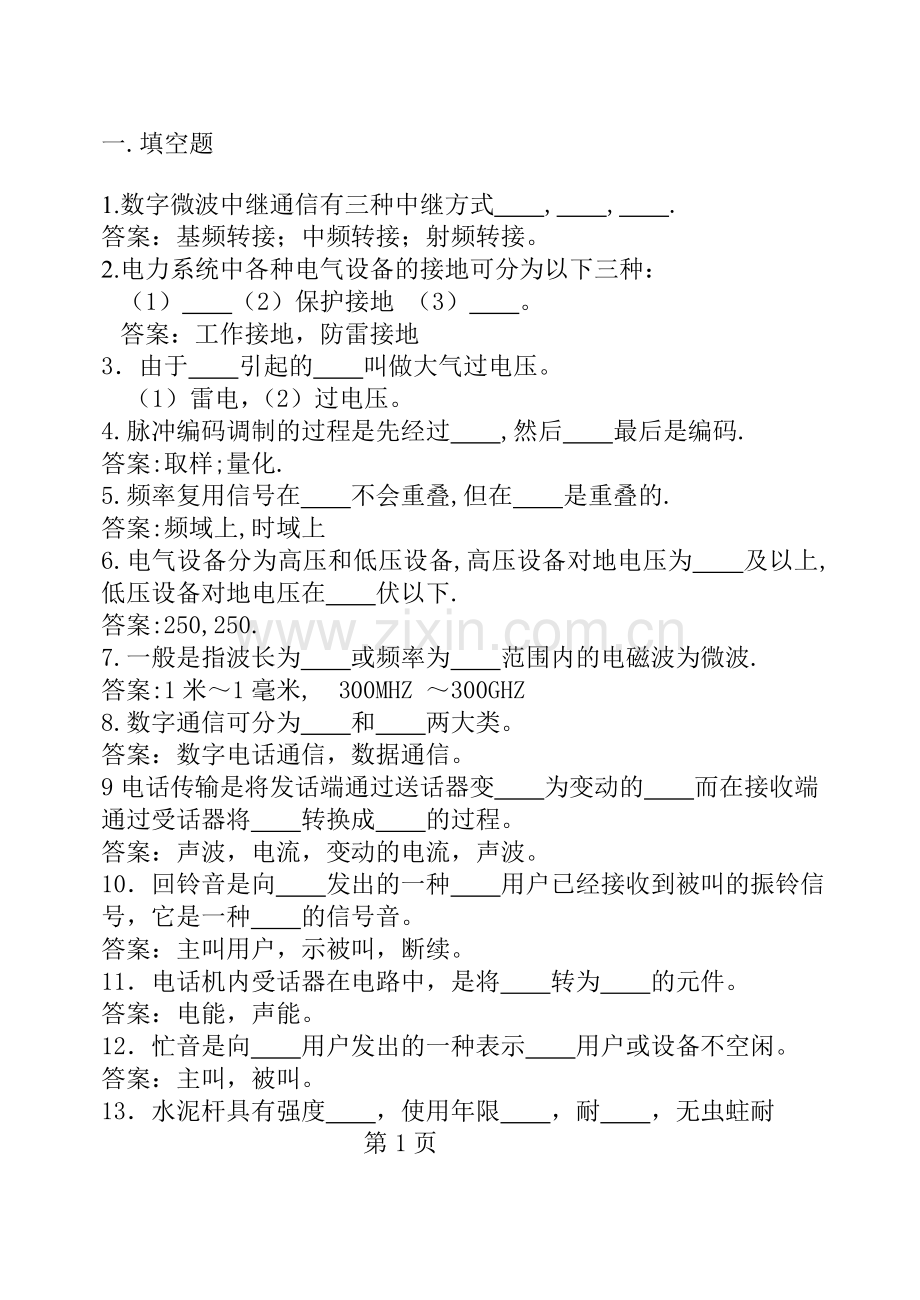

一. 填空题

1. 数字微波中继通信有三种中继方式 , , .
答案：基频转接；中频转接；射频转接。
2. 电力系统中各种电气设备的接地可分为以下三种：
（1） （2）保护接地 （3） 。
答案：工作接地，防雷接地
3．由于 引起的 叫做大气过电压。
（1） 雷电，（2）过电压。
4.脉冲编码调制的过程是先经过 ,然后 最后是编码.
答案:取样;量化.
5.频率复用信号在 不会重叠,但在 是重叠的.
答案:频域上,时域上
6.电气设备分为高压和低压设备,高压设备对地电压为 及以上,低压设备对地电压在 伏以下.
答案:250,250.
7.一般是指波长为 或频率为 范围内的电磁波为微波.
答案:1米～1毫米, 300MHZ ～300GHZ
8.数字通信可分为 和 两大类。
答案：数字电话通信，数据通信。
9电话传输是将发话端通过送话器变 为变动的 而在接收端通过受话器将 转换成 的过程。
答案：声波，电流，变动的电流，声波。
10．回铃音是向 发出的一种 用户已经接收到被叫的振铃信号，它是一种 的信号音。
答案：主叫用户，示被叫，断续。
11．电话机内受话器在电路中，是将 转为 的元件。
答案：电能，声能。
12．忙音是向 用户发出的一种表示 用户或设备不空闲。
答案：主叫，被叫。
13．水泥杆具有强度 ，使用年限 ，耐 ，无虫蛀耐
第1页
火 ，不怕 的特点

答案：好，长，腐蚀，烧，潮湿。
14．线条离地面的最小距离是：一般地区 ，市区人行道 。
答案：3米，4.5米。
15．埋式电缆的最小埋深市区内 。
答案：0.8 ～1.2米.
16． 电缆障碍通常有 断线 ，绝缘不良， .
答案：混线，地气，串杂音。
17． 不良线对有 种，即单断， ，自混，它混 差接，交接和 。
答案：八，双断，反接，绝缘不良。
18．电缆敷设前应用蜂音器作 检查， 检查，绝缘电阻测试。
答案：放音，充气。。
19电缆的查漏有三种方法， 观察法, 计算法，仪表 法。
答案：直接，分析，查漏。
20．通信人员在高压设备内工作时，必须遵《电业安全工作规程》在耦合电容器下工作时应采取 ，有人监护，接地刀闸必须用
操作。
答案：安全措施，绝缘工具。
21．电感线圈的作用是阻止 通过，允许 通过。
答案：交流信号，直流信号。
22．单边带载波机采用对方导频信号作为 反调源，这种方法叫做 。
答案：第二中频，最终同步法。
23．晶体三极管有三种工作状态 ， 和饱合。
答案：截止，放大。
24．通路净衰耗是指载波通路始端的 值与它终端的 值的差值。
答案：输入电平，输出电平。
第2页
25．反馈放大器的自激条件有两个，即 和 。

答案：相位条件，振幅条件
26．电力系统的专用通信网主要传送 信号，为电力系统 服务。
答案：电话和数据，管理和控制。
27．差接系统是一个八端网络，它具有完成二╱四线转换。对端衰耗 ，邻端衰耗 ，各端与它的连接电路易于实现阻抗匹配的特点。
答案：很大，很小。
28．后台机开起的顺序（1）打开 电源，（2）打开 电源（3）鼠标箭头指向 然后双击，（4）这时就出现电力通信网 系统时就可任意打开所需监控的窗口。
答案：（1）显示屏（2）主机（3）通信监控（4）监控
29．下面几个主要监控量的取值范围：
220伏 ，-48伏 ，导调导-32 ，外线导15.1 ，外线铃11.1 ，外线话33 ，呼叫收-26 。
答案：180～250，-40～-55，-28～-46,32～8, 32～5,38～24, -20～-40.
30.监控设备现监控几个站？站名都是什么？（按先后顺序答）
答案：载波6个：即四平一次变，巨丰一次变，公主岭一次变， 伊通一次变，双辽一次变，四平电厂。
长浑微波8个：即范家屯，公主岭，郭家店，四平1，东山，
四平2，付家，双辽。
沈长哈微波4个：即四平，郭家店，公主岭，范家屯。
.
二. 判断题
1. 发信频率高于收信频率的微波站叫高站,反之称低站.( )
答案:×
2. 所谓浮充供电方式,就是将直流稳压器和蓄电池组并联运行,同时向负载供电方式.( )
第3页
答案:○

3. 数字通信比模拟通信所用的频带要宽得多.( )
答案：○
4用电流表测量电流应把电流表并接在负载上。（ ） 答案：×
5．上衰落对通信质量的影响比较小而下衰 落的影响比较大，深衰落的影响最小.( )
答案：×
6．微波直射波和反射波在空间传播的路经相同。（ ）
答案：×
7．天线主掰宽度越小，说明天线方向面越尖锐，能量越集中。（ ）
答案：○
8．相对电平为某点功率P与基准功率P。之比的常用对数的10倍。（ ）
答案：×
9．电力线发生故障或通道检修接地，将会对高频信号的传输产生相当大的影响，这种影响可作为一种特殊的影响。（ ）
答案：○
10．当交流电源中断时，由通信专用蓄电池组单独供电的时间为：设在发电厂内的载波站：1小时。
答案：○
11．电力线载波使用的频带为40～500KHZ，共有105种频谱。（ ）
答案：×
12．不等容量电容串联，各电容器上的电压相等。（ ）
答案：×
13．导电性能介于导体与绝缘体之间的物体叫半导体。（ ）
答案：○
14．双稳态触发器，具有两个稳定的状态，在没有外界触发
第4页
脉冲作用时，两只晶体管不会改变，在外界触发脉冲作用下，

能从一个稳态迅速翻转到另一个状态。（ ）
答案：○
15．关闭计算机的正确步骤：（1）用鼠标将告警窗口关闭。（2）用鼠标将电力通信网监控系统关闭。（3）用鼠标在微机左下
角的开始处用鼠标单击，（4）用鼠标单击关闭系统，（5）在是否关闭计算机栏，用鼠标单击是，（6）此时就可安全关闭主机电源。（ ）
答案：○
16．下面通信站的监控通道对否：四一变走的是四一变环网微波第二路；巨丰变是巨丰环网微波第1路；公主岭是沈长哈微波29路；双辽变是双四铁微波二基3路；伊通变是四公伊微波第二路。（ ）
答案：○
17． 自动交换机在自动接续过程中的信号有：拨号音，催掛音，通知音，回铃音和忙音。（ ）
答案：×
18．组成交换机基本有两大部分：即话路设备和控制设备.( )
答案：○
19．交换机的額定电压为48∨（ ）
答案：×
20．交换机的接地电阻不应大于4欧姆。（ ）
答案：○
三．选择题。
1． 微波站的直流基础电源必须
A． 正极接地
B． 负极接地
C． 控制部分
答案；A
2．数字通信系统常用的传输可靠性可用 来衡量。
第5页

A． 传信率

B． 信噪比
C． 误码
答案：C
3.PCM系统常用的传输码型是
A． HDB3码
B． 格零码
C． 折叠二进制码
答案：A
4．数字通信是指在系统内所传输的是 信号。
A． 脉冲
B． 基带
C． 二进制或多进制数字
答案：C
5．2048KB/S数字接口的标称脉宽是
A．180
B．200
D． 244
答案；C
6．对于2G频段1.9—2.3段的微波机同一波道收发中间频率间隔是
A. 119MHZ
B. 213MHZ
C. 94MHZ
答案:B
7.微波中继通信属于多路通信,任何一个站发生阻塞故障,都能危及 的畅通。
A． 一段电路
B． 几个站
第6页

C． 全电路

答案：C
8．微波通信是一种无线通信方式，频带很宽，通信容量
A． 很大
B． 不大
C． 减小
答案：A
9．电平表采用跨接测量时，在75Ω阻抗测量点的电平应加电
平修正值为
A.9.03dB(1.04N)
B.6.02dB(0.7N)
C.7.78dB(0.9N)
答案:A
10．测量音频二线端的800HZ信号接收电平应采用
A． 终测法
B． 跨测法
C． 终测跨测均可
答案：A
11．电气设备为高压和低压两种，低压为设备对地电压在
A． 250V
B． 250V及以下
C． 250V以下
答案：B
12．三极管的电流与电压之间的关系用 才能全面反映出来。
A． 欧姆定律
B． 伏安特性曲线
C． 公式
答案：B
第7页
13．凡不发送载频分量，而只发送上边频分量，下边频分量

中任一个边带的制式称为
A． 单边带
B． 双边带
C． 选边带
答案：A
14．音频二线发送800HZ信号电平为0db，二线接收电平为
-7db。外线发送电平为35db，故通路净衰耗为
A．-7db
B．7db
D． 35db
答案：B
15．当接地刀闸合上时，高频信号即被大地短路，通信电路

A． 畅通
B． 中断
C． 受阻
答案：B
16．功率电平与电压电平相等的条件是
A． 在300Ω点上测量
B． 在600Ω点上测量
C． 在1000Ω点上测量
答案：B
17． 中阻碳精送话器电阻值为
A． 65欧姆
B． 145欧姆
C． 65～145欧姆
答案：C
18． 哪些交换机为布控交换机
A． 磁石式交换机
第8页

B． 供电式交换机

C． 步进式交换机
D． 纵横交换机
E． 程控交换机
答案：C；D
19． 规程规定检查总配线架的焊接情况，跳线的布线情况和清扫布线灰尘
A． 每年至少一次
B． 每季至少一次
C． 每月至少一次
答案：B
20． 规程规定用户设备绝缘电阻的定期测试
A． 每季至少一次
B． 每半年至少一次
C． 每一年至少一次
答案：B
21．在话机上怎样检查对长春第一条中继线是否使用正常
A．#0#101*94212
B．*0*101#94212
答案：B
22．在线路上做直流测试要在 进行。
A． 晴天
B． 阴天
答案：A
23．在架空明线上测量绝缘电阻应用 摇表。
A． 500伏
B． 1000伏
答案：A
第9页
24．后台机的开启顺序如何

A． 打开主机电源
B． 将鼠标箭头指向通信监控，然后双击
C． 打开显示屏的电源开关
D． 这样就出现电力通信网监控系统图示，此时就可打开任一窗口。
答案：（1）C，（2）A，（3）B，（4）D
25．怎样对系统校时
A． 选择地区、站、然后按开始
B． 当出现校时成功即退出
C． 用鼠标单击通信监控中的校正时间窗口
答案：（1）C；（2）A；（3）B
四．问答题

1． 通信电路发生故障时，值班员应按什么原则处理？
答：（1）根据电路调度办法规定的顺序，首先抢通是电力调度电
话；
（2）运行电路发生中断，立即抢通备用电路后再进行故障电
路检修；
（3） 在抢通电路过程中，采取的临时性措施（如中转、短接
部分电路等）应在故障消除后，立即复原，并记明情况，
存档上报。
2． 数字微波传输与模拟微波传输相比有何优点？
答案：与模拟微波相比数字微波具有
（1） 抗干扰能力强，无躁声积累。
（2） 便与信号贮储，处理和交换。
（3） 设备体积小，功耗低，成本低。
（4） 保密性强。
3． 频分多路调制微波通信系统中话路躁声包括哪三类躁声？
答案：串躁声、热躁声、干扰躁声
第10页
4． 在测量数字微波发信频率的时候，设备应处于什么状态？

答案：必须去掉加在信码输入端的伪随机序列，使发射机输出未
经调制的载波。
5． 随机杂音对通信质量有什么影响？
答案：（1）降低了话音的清晰度；
（2） 缩小了话音信号的动态范围；
（3） 缩短了通信距离。
6． 高频电缆常见故障有哪些？
答案：（1）电缆芯线断；
（2）电缆芯线与铜网混线；
（3）绝缘下降。
7． 电平表进行测量时，测的是电压还是功率？为什么？
答案：测的是电压。
因为电平表就是以电压为刻度的电压表。
8． 值班员日常巡视应监视哪几个窗口？
答案：（1）系统配置中的告警显示；
（2）通信监控中的全部巡测和选择巡测；
（3）图形显示中的通信网总图；
（4）数据处理中的日历史数据。
9． 当告警窗口出现通道中断时应做哪些工作
答案：（1）看前置机工作是否正常；
（2）重新开启前置机的从单元电源；
（3）测试所在通道的电话是否正常；
（4）让微波班检查所传监控的那一路是否正常；
（5）通知载波到现场去检查RTU工作是否正常。
10． 当微机停电后重新开启时需作哪些工作？
答案：（1）对系统发送误差；
（2）对系统发送定值及量设置；
（3）对系统进行通道设置。
11． 纵横交换机用户电路由哪几块继电器组成？
第11页
答案：纵横交换机用户电路由两块继电器组成，分别为YX和YZ

继电器，YX为线路继电器，YZ为占用继电器。
12． 我局交换机音流电路由哪几个电路组成？
答案：我局交换机由铃流发生器，拨号音（回铃音）发生器和忙
音发生器组成。
13． 什么叫串音？
答案：平行的电话回路间的相互影响，表现在当一个回路进行通
话时，在相邻回路上也可以听到这个讲话的声音，这种现
象叫串音。
14． 什么叫对地电压？
答案：电器设备发生接地短路时，其接地部分，如接地体、接地
线、设备外壳等、与大地电压等于零处的电位差，称做接
地时的对地电压。
15． 拿起电话能听到对方讲话，但对方听不到你的声音，说
出现象原因？
答案：根据此种现象常见的故障是
（1） 话机的连接线接触不好或断线；
（2） 送话器本身坏了。

五．计算题
1． 某电视机中心频率为52.5兆赫,计算电视信号的波长和周
期各是多少？
已知:f=52.5兆赫=52.5×106赫兹
C=3×108米/秒
求:λ=? T=?
解:T=1/f=1/52.5×106=1.9×10-8秒

λ=CT=3×108×1.9×10-8=5.7米
答:波长5.7米,周期1.9×10-8秒
3. 磁石电话机送话器电阻为60Ω,由3伏电源供电,当拿起手柄讲话时,声波作用于送话器的振动膜上,这时送话器电阻为50Ω,问送话器中的电流变化多少安?

已知:R1=60Ω U=3伏 R2=50Ω
求:电流变化△I=?
解:I1 =U/R1=3/60=0.05A
当讲话时流过送话器中的电流
I2=U/R2=3/50=0.06A
∴△I=I2-I1=0.06-0.05=0.01A=10mA
答:电流变化为10mA
3.音频频带0～4KHZ经12KHZ和116KHZ两次调制,第一次调制取上边频,第二次调制取下边频,试计算经两次调制后的频谱.
解:第一次调制:f=(0～4KHZ)+12KHZ=12～16KHZ
第二次调制:f=116KHZ-(12～16KHZ)=104～100KHZ
4.使用表头600Ω为基准阻抗的电平表,测量150Ω阻抗的某测试点电平为-20dB,试求该点的功率电平是多少?该点的电压为多少?
解:功率电平PW=-20+10 600/150=-20+6=-14dB,
该点电压为:-20=20 U/U0
U=10-1U0=10-1×0.775mV
5.有一电感为0.08亨的线圈,它的电阻很小,可以略去不计,
求通过50HZ和100000HZ的交流电流时的感抗.
解:当f=50HZ时, XL=2πfL=2π×50×0.08=25.12Ω
当f=100000HZ时, XL=2πfL=2π×105×0.08=50240Ω
≈50KΩ
6.某电子线路中需用一只耐压为1000伏,电容为4微法的电容器,
现有四只4微法的电容器,但耐压都只有500伏,问用什么联法,
才能满足要求?
解:根据耐压要求,只要将两只4微法,500伏的电容器串起来
C=C1·C2/(C1+C2)=4×4/(4+4)=2微法
在并上这样一组电容
C=C1·C2/(C1+C2)+C1·C2/(C1+C2)=2+2=4微法
7.用600Ω刻度的电平表测得某微波机发信群频输出（输出阻抗75
Ω）为-3.34NP,计算发信群频输出的实际电平值(相对于1mW时

绝对电平).
答案:(1)实际值表示为
P600(dBm)=10 〔U2(mV)/600(Ω)×10-3〕=8.686×(-3.34)=-29dBm

(2)设实际值为P75(dBm)=10 〔U2(mV)/75(Ω)×103〕

=10 〔U2(mV)/75(Ω)×600(Ω)/600(Ω)

=P600(dBm)+9db
=-29db+9db
=-20dbm
8.把电阻R=6Ω,电感L=255mh线圈串联在F=50HZ,U=220V的交流
电路中,问电路中的电流I,有功功率P,视在功率S和功率因数
各为多少?
答案:(1)因为XL=2πfL=2π×50×25.5×10-3=8Ω
Z=√R2+X2L=√62+82=10Ω
所以I=U/Z=220/10=22A
(2)P=I2R=222×6=2094W
(3)S=UI=220×22=4840VA
(4)功率因数=P/S=I2R/I2Z=6/10=0.6
9.试求载波60路群频信号(312～522KHZ)的抽样速度是多少?
答案:B=fm-f0=552-312=240KHZ
n=(f0/B)取整=(312/240)取整=1
故fS下限=2fm/(n+1)=2×552/2=552KHZ
fS上限=2(f0+fm)/(2n+1)=2(312+552)/3=576KHZ
10.电路如图所示:已知E=12V,R1=5Ω,R2=R3=20Ω,
试求电路总电流I,I1,I2
解:Rab=R2×R3/R2+R3
=20×20/20+20
第14页
=10Ω

Rcb=R1+Rab
=15Ω
I=E/Rcb
=12/15
=0.8A
I1=I×(R3/R3+R2)
=0.8×(20/20+20)
=0.4A
I2=I-I1=0.8-0.4=0.4A
