CKSC-48-10-6补偿柜专用电抗器.doc

CKSC高压电抗器是电容器补偿柜专用电抗器

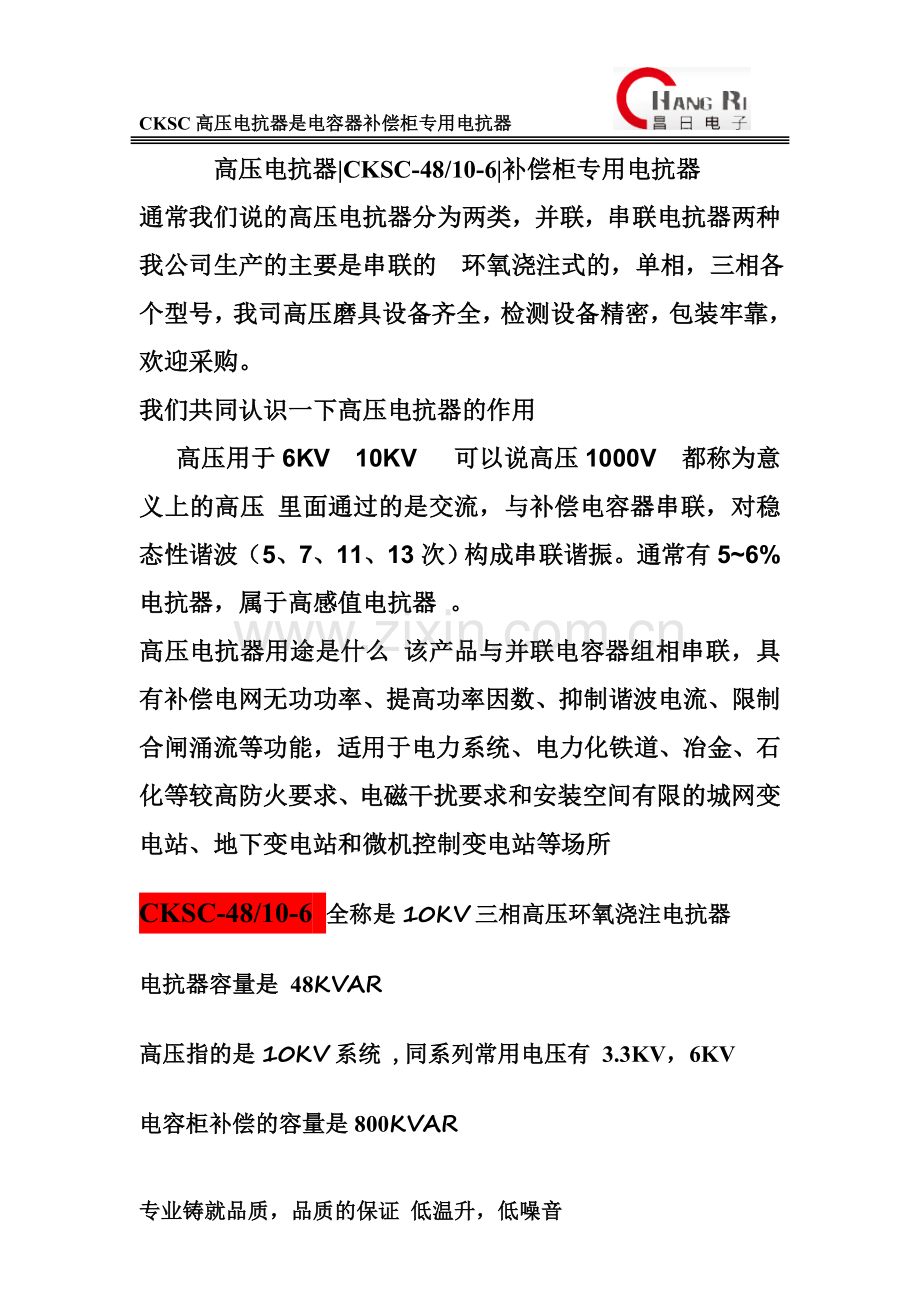

高压电抗器|CKSC-48/10-6|补偿柜专用电抗器
通常我们说的高压电抗器分为两类，并联，串联电抗器两种 我公司生产的主要是串联的 环氧浇注式的，单相，三相各个型号，我司高压磨具设备齐全，检测设备精密，包装牢靠，欢迎采购。
我们共同认识一下高压电抗器的作用
高压用于6KV 10KV 可以说高压1000V 都称为意义上的高压 里面通过的是交流，与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。通常有5~6%电抗器，属于高感值电抗器 。
高压电抗器用途是什么 该产品与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所
CKSC-48/10-6 全称是10KV三相高压环氧浇注电抗器
电抗器容量是 48KVAR
高压指的是10KV系统 ,同系列常用电压有 3.3KV，6KV
电容柜补偿的容量是800KVAR

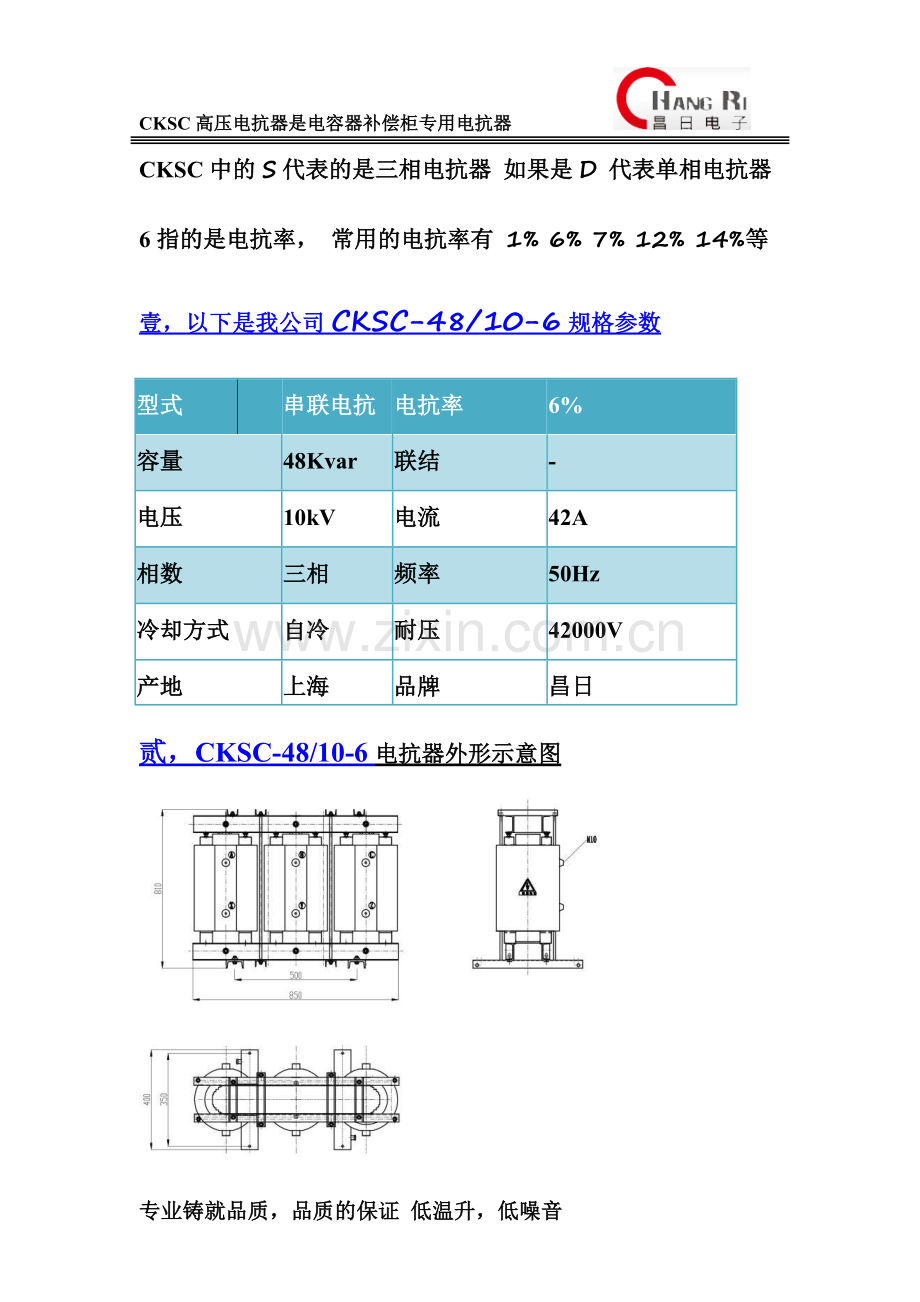

CKSC中的S代表的是三相电抗器 如果是D 代表单相电抗器
6指的是电抗率， 常用的电抗率有 1% 6% 7% 12% 14%等
壹，以下是我公司CKSC-48/10-6规格参数
型式

串联电抗
电抗率
6%
容量
48Kvar
联结
-
电压
10kV
电流
42A
相数
三相
频率
50Hz
冷却方式
自冷
耐压
42000V
产地
产地
上海
品牌
昌日
贰，CKSC-48/10-6电抗器外形示意图

参，CKSC-48/10-6 全称是10KV三相高压环氧浇注电抗器 使用场合
补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所
肆，CKSC-48/10-6型号意义

伍，CKSC-48/10-6 全称是10KV三相高压环氧浇注电抗器 使用环境特点
1.眀拔高度不超过2000米。
2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.栀围无有害气体，无易燃易爆物品。
4.栀围环境应有良好的通风条件。
陆，CKSC-48/10-6性能及技术参数
1.可用于系统电压为：6kV、10kV、10.5kV、11kV。
2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.绝缘等级：F级，电抗器噪声：≤45dB
4.过载能力：≤1.35倍下连续运行
5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
柒，CKSC-48/10-6 我公司生产高压电抗器结构特点有哪些
第一、其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。
第二、铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。
第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。
第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度
CKSC-48/10-6 三相高压环氧浇注电抗器实物图

高压串联电抗器补偿柜实际应用

CKSC-48/10-6电抗器效果示意图

影响 CKSC-48/10-6电抗器的使用寿命因素
就是电抗器在额定的负载下可以长期正常运行的时间。还有电抗器的使用寿命都是根据其材料来决定的。其中制造电抗器的材料分为绝缘材料和金属材料着两大类：金属的材料耐高温，而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下，便会逐渐失去原本的绝缘性能和力学上的性能。比如说变脆、机械强度上的减弱、最后就是电击穿，这个逐渐电话的过程就是绝缘材料上的变化；如果温度出现的越高的话，那么在绝缘材料的绝缘性能和力学性能所减弱的就会越快；而如果绝缘材料含水量越来越多的话，那么老化也是越来越快的。
CKSC-48/10-6电抗器接线示意图

我公司生产CKSC系列电抗器，产品品种齐全，工艺，质量精益求精。公司本着服务“只有起点，没有终点”的理念,持续为广大用户提供优质产品与服务。

高压电抗器常用规格型号
型 号
并联电
容器组
容量
电容额
定电压
额定
电抗率
额定
容量
额定
电压
额定
电流
额定
电抗
损 耗
外型尺寸(见附图)

a
b
c

(kVar)
(kV)
(%)
(kVar)
V
A
(Ω)
(kW)
(mm)
(mm)
(mm)
CKSC-15/10-5
300
11/√3
5
15
317.5
15.75
20.159
0.335
280
460
900
CKSC-48/10-6

11/√3
6
18
381.1
15.74
24.212
0.385
290
460
960
CKSC-36/10-12

12/√3
12
36
831.4
14.43
57.616
0.647
305
460
980
CKSC-30/10-5
600
11/√3
5
30
317.5
31.50
10.079
0.564
300
460
980
CKSC-48/10-6

11/√3
6
36
381.1
31.49
12.102
0.647
300
460
980
CKSC-72/10-12

12/√3
12
72
831.4
28.87
28.798
1.087
330
460
1040
CKSC-45/10-5
900
11/√3
5
45
317.5
47.24
6.721
0.764
310
460
1000
CKSC-48/10-6

11/√3
6
54
381.1
47.23
8.069
0.876
310
460
1000
CKSC-108/10-12

12/√3
12
108
831.4
43.30
19.201
1.474
350
520
1100
CKSC-60/10-5
1200
11/√3
5
60
317.5
62.99
5.040
0.949
320
460
1020
CKSC-48/10-6

11/√3
6
72
381.1
62.98
6.051
1.087
330
460
1050
CKSC-144/10-12

12/√3
12
144
831.4
57.73
14.402
1.829
360
520
1130
CKSC-75/10-5
1500
11/√3
5
75
317.5
78.74
4.032
1.121
320
460
1025
CKSC-48/10-6

11/√3
6
90
381.1
78.72
4.841
1.285
340
460
1085
CKSC-180/10-12

12/√3
12
180
831.4
72.17
11.520
2.162
370
520
1160
CKSC-90/10-5
1800
11/√3
5
90
317.5
94.49
3.360
1.285
340
460
1075
CKSC-48/10-6

11/√3
6
108
381.1
94.46
4.035
1.474
350
460
1100
CKSC-216/10-12

12/√3
12
216
831.4
86.60
9.600
2.479
380
520
1200
CKSC-105/10-5
2100
11/√3
5
105
317.5
110.24
2.880
1.443
340
520
1080
CKSC-48/10-6

11/√3
6
126
381.1
110.21
3.458
1.654
350
520
1110
CKSC-252/10-12

12/√3
12
252
831.4
101.03
8.229
2.783
390
520
1230
CKSC-120/10-5
2400
11/√3
5
120
317.5
125.98
2.520
1.595
350
520
1110
CKSC-48/10-6

11/√3
6
144
381.1
125.95
3.026
1.829
350
520
1110
CKSC-288/10-12

12/√3
12
288
831.4
115.47
7.200
3.076
400
520
1255
CKSC-135/10-5
2700
11/√3
5
135
317.5
141.73
2.240
1.743
350
520
1125
CKSC-162/10-6

11/√3
6
162
381.1
141.70
2.689
1.997
360
520
1150

我公司生产的高压电抗器CKSC-48/10-6电抗器厂家，高压电抗器是我们主打产品，产品出口国外，畅销国内，深受国内外用户的认可。
专业铸就品质，品质的保证 低温升，低噪音
