变电所高压电工总综合试题.docx

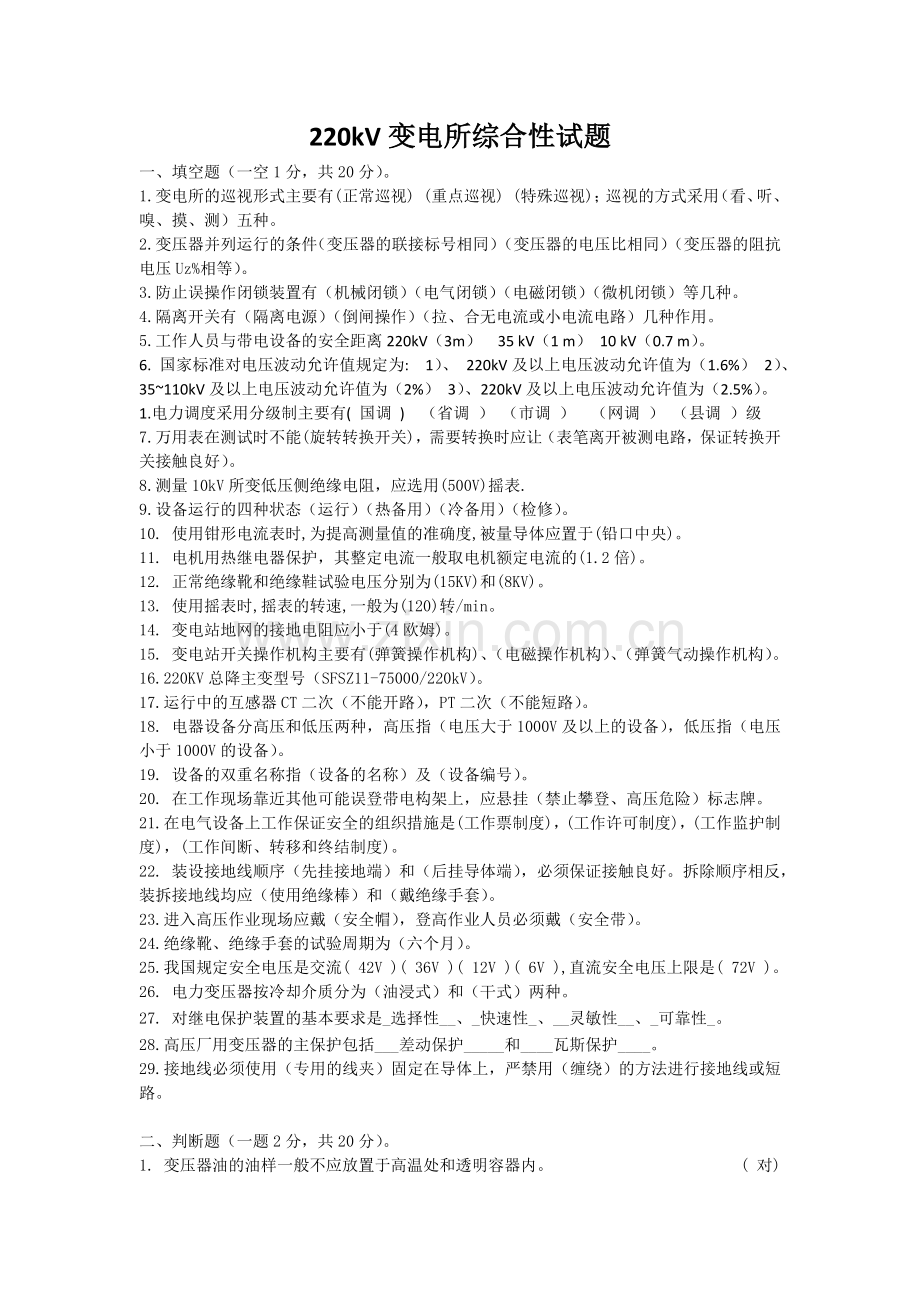

220kV变电所综合性试题
一、填空题（一空1分，共20分）。
1.变电所的巡视形式主要有(正常巡视) (重点巡视) (特殊巡视)；巡视的方式采用（看、听、嗅、摸、测）五种。
2.变压器并列运行的条件（变压器的联接标号相同）（变压器的电压比相同）（变压器的阻抗电压Uz%相等）。
3.防止误操作闭锁装置有（机械闭锁）（电气闭锁）（电磁闭锁）（微机闭锁）等几种。
4.隔离开关有（隔离电源）（倒闸操作）（拉、合无电流或小电流电路）几种作用。
5.工作人员与带电设备的安全距离220kV（3m） 35 kV（1 m） 10 kV（0.7 m）。
6. 国家标准对电压波动允许值规定为: 1）、 220kV及以上电压波动允许值为（1.6%） 2）、35~110kV及以上电压波动允许值为（2%） 3）、220kV及以上电压波动允许值为（2.5%）。
1.电力调度采用分级制主要有( 国调 ) （省调 ） （市调 ） （网调 ） （县调 ）级
7.万用表在测试时不能(旋转转换开关)，需要转换时应让（表笔离开被测电路，保证转换开关接触良好）。
8.测量10kV所变低压侧绝缘电阻，应选用(500V)摇表.
9.设备运行的四种状态（运行）（热备用）（冷备用）（检修）。
10. 使用钳形电流表时,为提高测量值的准确度,被量导体应置于(铅口中央)。
11. 电机用热继电器保护，其整定电流一般取电机额定电流的(1.2倍)。
12. 正常绝缘靴和绝缘鞋试验电压分别为(15KV)和(8KV)。
13. 使用摇表时,摇表的转速,一般为(120)转/min。
14. 变电站地网的接地电阻应小于(4欧姆)。
15. 变电站开关操作机构主要有(弹簧操作机构)、（电磁操作机构）、（弹簧气动操作机构）。
16.220KV总降主变型号（SFSZ11-75000/220kV）。
17.运行中的互感器CT二次（不能开路），PT二次（不能短路）。
18. 电器设备分高压和低压两种，高压指（电压大于1000V及以上的设备），低压指（电压小于1000V的设备）。
19. 设备的双重名称指（设备的名称）及（设备编号）。
20. 在工作现场靠近其他可能误登带电构架上，应悬挂（禁止攀登、高压危险）标志牌。
21.在电气设备上工作保证安全的组织措施是(工作票制度)，(工作许可制度)，(工作监护制度)，(工作间断、转移和终结制度)。
22. 装设接地线顺序（先挂接地端）和（后挂导体端），必须保证接触良好。拆除顺序相反，装拆接地线均应（使用绝缘棒）和（戴绝缘手套）。
23.进入高压作业现场应戴（安全帽），登高作业人员必须戴（安全带）。
24.绝缘靴、绝缘手套的试验周期为（六个月）。
25.我国规定安全电压是交流( 42V )( 36V )( 12V )( 6V ),直流安全电压上限是( 72V )。
26. 电力变压器按冷却介质分为（油浸式）和（干式）两种。
27. 对继电保护装置的基本要求是_选择性__、_快速性_、__灵敏性__、_可靠性_。
28.高压厂用变压器的主保护包括___差动保护_____和____瓦斯保护____。
29.接地线必须使用（专用的线夹）固定在导体上，严禁用（缠绕）的方法进行接地线或短路。

二、判断题（一题2分，共20分）。
1. 变压器油的油样一般不应放置于高温处和透明容器内。 ( 对)
2. 六氟化硫气体的灭弧能力是空气的100倍。 ( 对)
3. 架空导线的主要材料中，铜应用广泛。 ( 错 )
4. 在工作票执行期间，工作负责人、工作许可人任一方不得擅自变更安全措施，值班人员不得变更有关检修设备的运行接线方式。 ( 对 )
5. 变电所交接班时交班值班长要向接班值班长及全体值班员做全面交代，接班人员要重点检查核实。 ( 对 )
6. 在倒闸操作中，由于误操作造成带负荷合上隔离开关后，应迅速将其拉开。 ( 错 )
7. 操作票填写时，被操作的开关设备要填写双重名称，即设备的名称和编号。 ( 对 )
8. 在几个电气连接部分上进行不停电的同一类型工作（如对各设备依次进行仪表校验），可填写一张第一种工作票。 ( 错 )
9. 变压器正常运行时，绕组温度最低，变压器油的温度最高。 ( 错 )
10.段路器红率指示灯均不亮属于段路器的异常现象，应及时予以消除，但可不停电。( 对 )
11.变压器是利用电磁感应原理将一种电压等级直流电能转变为另一种电压等级的直流电能. （错）
12.变压器内部的主要绝缘材料有变压器油、绝缘纸板、电缆纸、皱纹纸等。 （对）
13.变压器理想并列运行的条件中，变压器的联结组标号必须相同。 （对）
14.变压器油的取样应该在天气干燥时进行。 （对）
15.高压验电器一般每一年试验一次。 （错）
16.倒闸操作应严格执行操作唱票和复诵制度。 （对）
17.变压器是一种静止的电气设备。 （对）
18.电流互感器工作时，其二次侧不允许短路。 （错）
19.为了实现对电路的短路保护，负荷开关与隔离开关配合使用。 （错）
20.电对人体的伤害，主要来自电压。 （错）
21.倒闸操作应严格执行操作唱票和复诵制度。 （对）
22.值班人员巡视时发生异常，应向值班长汇报，重大设备缺陷应立刻向领导汇报。 （对）
23.高压验电器验电时应首先在有电的设备上试验，验证验电器良好。 （对）
24.变压器的变比等于一、二次侧感应电势瞬时值之比。（变比K=U1/U2=N1/N2=Ⅰ2/Ⅰ1） （错）
25.变压器的电源电压一般不得超过额定电压的±5%。 （ 对）
26.电力电缆的线芯一般采用铜线和铝线。 （ 对）
27.倒闸操作票由监护人填写的。（操作票由操作人填写,监护人或值班负责人审核） （ x ）
28.在电压相同的情况下，不同种类的电流对人体的伤害程度是一样的。 （对 ）
29.变电站的电气工作，如隔日工作间断时，工作票应由工作负责人收执。 （ x ）
30. 断路器的操作机构用来控制断路器合闸、跳闸，并维持断路器合闸状态。 （对）
31.额定短时耐受电流又称额定热稳电流。 （对）
32. 当电力系统或用户变电站发生故障时，为保证重要设备的连续供电，允许变压器短时过负载的能力称为事故过负载能力 （对）
33.人电击后危及生命的电流称为致命电流。 （对）
34.“止步，高压危险！”属于警告类标志牌。 (对)
35. 第二种工作票执行时如未按时完成，应重新办理工作票。 （对）
（第一、二种工作票的有效时间，以批准的检修期为限。第一种工作票至预定时间，工作尚未完成，应由工作负责人办延期手续。延期手续应由工作负责人向值长申请办理，工作票有破损不能继续使用时，应补填新的工作票。第二种工作票到期，如工作未完成，应重新签发办理第二种工作票。）
36. 变压器的一、二次电流之比可近似认为与一、二次侧绕组匝数成反比。 （对）
37. 供电负荷是指用户在某一时刻对电力系统所需求的功率。 （错）
38. 电压互感器工作时，其高压绕组与被测电路并联，低压绕组与测量仪表或继电器的电压线圈串联。（一、二次均并联） （错）
39. 电压互感器的容量是指其二次绕组允许接入的负载功率。 （对）
40. 真空断路器具有体积小、重量轻、维护工作量小、适用于超高压系统等优点。 （错）
41.变电所值班人员在雷雨天气巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷针。 （对）

三、单项选择题（一题2分，共10分）。
1. 电力生产的特点是（ A ）、集中性、适用性、先行性。
A. 同时性 B. 广泛性 C. 统一性

2. 变压器的铁芯由（ B ）和铁轭两部分组成。
A. 绝缘套管 B. 铁芯柱 C. 线圈

3. 以下短路形式中，（ C ）属于对称短路。
A. 单相短路 B. 两相短路 C. 三相短路

4.变压器油的试验项目一般分为耐压试验、介质损耗试验和 （ B ）。
A. 润滑试验 B. 简化试验 C. 抽样试验

5．10KV三相供电电压允许偏差为额定电压的（A）
A． 正付7% B. 正付10% C. 正7% , 付10%

6. 造成高压电容器组爆炸的主要原因之一是（ C ）。
A. 运行中温度变化 B. 内部发生过电压 C. 内部发生相间短路

7. 采用遮拦作屏护,其高度不应低于（ C ）。
A.1.2米 B. 1.5米 C.1.7米

8.工作接地的接地电阻一般不应超过（ A ）。
A. 4欧 B. 5欧 C. 10欧

9. 半导体二极管具有( A )。
(A)单向导通性； (B)反向导通性； (C)不导电性；(D)完全导通性。

10. 万用表使用完毕后。应将选择开关拨在( B )。
(A)电阻档上；(B)最高电压档上；(C)交流电压档上；(D)电流档上。

11. 两个阻值相同的电阻串联后，其总阻值为( B )。
(A)两个阻值相乘积；(B)L两个阻值之和；(C)每个电阻的；(D)3倍于一个电阻。

12.对称三相电源星形连接，线电压等于( B )。
(A)相电压；(B) 倍的相电压；(C)3倍相电压：(D)2倍的相电压。

13.电压互感器一次绕组匝数（ B ）二次绕组的匝数。
A. 小于 B. 大于 C. 等于

14.我国技术标准规定电力系统的额定工作频率是（B）。
A.40 B. 50 C.60

15.在单相变压器的两个绕组中，输出的电能的一侧叫做（B）。
A. 一次侧绕组 B. 二次侧绕组 C. 高压侧绕组

16.电压互感器工作时相当于一台（a）的降压变压器。
A.空载运行 B. 负载运行 C. 短路运行

17.当变压器二次绕组短路，一次绕组施加电压使其电流达到额定值时，此时所施加的电压称为（C）。
A. 开路电压 B. 额定电压 C. 阻抗电压

18.对于无人值班的变电站，通常每月巡视检查次数不得少于（B）次 。
A. 1 B. 2 C. 3

19. 变压器运行中补油时应注意，（ B ）及以下的变压器可以补入不同牌号的油，但应做混油的耐压试验。
A. 6kV B. 10kV C. 35kV

20.变压器补油后要检查气体继电器，及时放出气体。若在（ B ）后无问题，可重新将气体保护接入跳闸回路。
A. 8小时 B. 24小时 C. 48小时

21.发生触电事故时，对触电首先采取的措施是。 （ A ）
A.迅速解脱电源 B. 简单诊断 C.带电作业

22.在电路发生短路过载，欠压等异常情况时能自动断开的电源开关是。 （ C ）
A.闸刀开关 B. 铁壳开关 C.空气开关

23.对不允许自起动和直接起动的电动机应有。 （ 3 ）
A.漏电保护 B. 断相保护 C.零压保护
四、多项选择题（一题2分，共10分）。
1. 对电气主接线的基本要求有供电质量、（ABCD）。
A. 供电可靠性 B. 可扩建性
C. 经济性 D. 灵活性

2. 变压器按冷却方式分有多种，例如有干式自冷变压器及（ACD）等。
A. 油浸自冷变压器 B. 单相变压器
C. 油浸风冷变压器 D. 油浸水冷变压器

3. 电流对人体的伤害可以分为（A D）两种类型。
A. 电伤 B. 烧伤
C. 碰伤 D. 电击

4. 电击伤害的影响因素主要有（ABCDEF）。
A. 电流强度及电流持续时间 B. 人体电阻
C. 作用于人体电压 D. 电流路径
E. 电流种类及 F. 人体状态的影响

5. 电力网的高压电力线路一般可分为（AC）。
A. 输电线路 B. 用电线路
C. 配电线路 D. 供电线路

6.短路电流的危害包括（ABCD）等。
A. 引起导体严重发热 B. 产生很大的相间电动力
C.电弧引起火灾 D. 造成母线电压下降

7.六氟化硫短路器的每日巡视检查中应定时记录（ AC ）。
A. 气体压力 B. 气体含水量
C. 气体温度 D. 气体纯净度

8.变压器的一、二次电流有效值之比可近似地与（ ABD ）成反比。
A. 一、二次绕组匝数之比 B. 一、二次电压瞬时值之比
C. 一、二次电压有效值之比 D. 一、二次侧感应电势之比

9.六氟化硫短路器的每日巡视检查中应定时记录（ AC ）。
A. 气体压力 B. 气体含水量
C. 气体温度 D. 气体纯净度

10.工作票中的人员包括（BCDEF）。
A. 安全员 B. 工作负责人
C. 工作票签发人 D. 工作许可人
E. 值长 F. 工作班成员
11. 变压器储油柜的主要作用是（ BC ）。
A. 增大油面与空气接触面 B. 保证油箱内总是充满油
C. 减小油面与空气接触面 D. 调节油量

12. 电压互感器的容量分为（B C）。
A.最小容量 B. 最大容量
C. 额定容量 D. 平均容量

13. 电器安全用具按其基本可分为(AB)。
A. 绝缘安全用具 B. 一般防护安全用具
C. 基本安全用具 D. 辅助安全用具

14.遮拦分为（ACD）几种。
A. 栅遮拦 B. 标示牌
C. 绝缘挡板 D. 绝缘罩

15.仪用互感器包括（AC）。
A. 电流互感器 B. 自耦变压器
C. 整流变压器 D. 电压互感器

16.变压器按用途可分为。 （ABC）
A.电力变压器 B. 特种变压器
C. 仪用互感器 D. 干式变压器

17. 如果忽略变压器的内部损耗，则以下说法正确的有（ ACD ）
A. 变压器二次绕组的输出功率等于一次绕组输入功率。
B. 变压器二次绕组的输出功率大于一次绕组输入功率。
C. 变压器一次侧电压有效值等于一次侧感应电势有效值。
D. 变压器二次侧电压有效值等于二次侧感应电势有效值。

五、简答题（一题10分，共40分）。
1.交流屏1#站用变合母联供电,1#站用变高压侧跳闸,请恢复供电操作步骤
答：1.先确认1#站用变高压开关确已跳闸并拉开.
2将1#站用变高压开关手车由工作位置摇至试验位置,
3.将1QF. QF及所有出线拉开.
4将2#站用变高压开关手车由试验位置遥至工作位置并合上
5.将2QF合上6.将QF及所有已拉开的合上

2.变压器油的作用？
答：绝缘、散热、冷却的作用

3.变压器由哪些结构组成？
答：铁芯、绕阻、绝缘、分接开关、油箱、冷却装置、油枕、安全气道、吸湿器、绝缘套管、瓦斯继电器。

4.变压器型号及含义？
答：SFSZ- 11-75000kvA -220kV S-三相 F-风冷 S-三圈 Z-有载调压

75000kVA：额定容量 220kV：额定电压

5.主电室1停电操作票。
答：1.模拟预演
2.拉开主电室1(1112)断路器
3.检查主电室1(1112) 断路器确已拉开
4.将主电室1(1112)手车由运行位置拉至试验位置
5.检查主电室1(1112)手车确在试验位置

6.变压器作用是什么？
答：作用：将一种电压等级的交流电能转变为另一种电压等级的交流电能。

7.变压器并列运行的目的和条件？
答：目的：（1）提高供电可靠性 ；（2）提高变压器运行经济性 （3）可以减少总备用容量。
条件：变压器的（1）联接标号相同 ；（2）电压比相同 （3）阻抗电压Uz%相等

8.变压器运行时出现声音异常，作为值班人员分析有哪些可能原因？
答：1、变压器过负载运行。 2、系统短路或接地时，通过很大的短路电流。 3、变压器所带负载中，有大容量动力设备启动。4、变压器所带负载中，有可控硅整流器或电弧炉设备。

9.母线涂漆是起什么作用？
答：1、区别相序；2、防止腐蚀；3、引起注意；4、防止触电。

10. 变压器运行中发现哪些不正常现象应立即汇报调度和公司并加强巡视做好记录？
1. 内部有异常声音。
2. 套管有轻微破损、裂纹及放电现象。
3. 各引线连接处发热变红。
4. 渗油严重或漏油。
5. 负荷、冷却条件、环境温度不变，而上层油温持续上升。
6. 轻瓦斯发出信号。

11. 第二种工作票的的注意事项有哪些？
答：1、注意安全距离 ； 2、必须在指定的区域工作，不得超越工作区域；
3、必须有专人监护，工作负责人不得离开工作现场 ； 4、工作结束必须把场地清理干净。

12. 对已发生的事故进行调查的“四不放过”的内容是什么？
答：1、事故原因不查清不放过 ； 2、事故责任者得不到处理不放过 ；3、整改措施不落实不放过 ； 4、教训不吸取不放过 。

13.高压电气设备应符合哪五防要求？
答：1、防误入带电间隔 2、防带电挂接地 3、防带接地合闸 4、防带负荷拉合隔离开关 5、防带电拉合断路器

14.值班电工安全操作规程是什么？
答：（1）值班人员进行操作，必须填写工作票，进行模拟预演。
（2）操作中严格执行监护制，操作完毕后进行复查，操作中若有疑问时，应立即停止操作，弄清问题后再进行操作，不得擅自操作。
（3）倒闸操作必须由两个人进行，一人操作，一人监护，并穿戴好防护用品。
（4）设备检修时，必须严格执行工作票制度，并根据工作票要求做好组织措施、技术措施，严格按工作许可人的安全职责执行。
（5）挂接地线时，必须先用合格且电压等级合格的验电器进行验电，确认无电后，先挂接地端，后挂导体端，拆时于此相反。
（6）值班人员巡视设备必须采用正确的方法按巡视路线到点到位巡视。
（7）巡视过程中，发现缺陷不得擅自处理，应立即汇报处理，并做好记录。
（8）进出高压室必须随手关门，严禁小动物进入。
（9）巡视中发现高压设备接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内，进入上述范围人员必须穿绝缘靴，接触设备外壳和构架时，应带绝缘手套。
（10）电器设备发生火灾时，应迅速将有关电源停电拨“119”电话，并采取正确的方法扑救。

15.维修电工安全操作规程是什么？
答：1、工作前必须检查工具、测量仪表和防护用品是否完好。
2、任何电气设备未经验电一律视为有电，不得用手触摸。
3、临时工作中断后或每次工作开始前，都必须重新检查电源确已断开并验明无电。
4、每次维修结束后，必须清点所带工具和物件，以防遗留在设备内造成事故，并清扫现场。
5、电气或线路设备拆除后可能来电的线头，必须及时用绝缘带包扎好。
6、使用电动工具时要戴绝缘手套并站在绝缘垫上工作。
7、电气设备发生火灾时，要立刻切断电源，并使用灭火器进行灭火，严禁用水灭火。
8、在电容器组工作时，必须将电容器逐个对地放电，并可靠接地。
9、在带电的互感器二次回路工作时，严禁将PT二次短路，CT二次开路.
10、检修工作中严格执行检修挂牌制度，杜绝违章指挥、违章作业现象。

16.工作票中的人员包括哪些？
答：（1）工作负责人；
（2）工作票签发人；
（3）工作许可人；
（4）值长；
（5）工作班成员；

17. 短路电流危害包括有哪些？
答：（1）引起导体严重发热；
（2）产生很大的相间发动力；
（3）电弧引起火灾；
（4）造成母线电压下降；

18．如何进行倒闸操作？
答：倒闸操作必须根据值班调度员或值班负责人命令，受令人复诵无误后执行，发布命令要准确清晰，使用正规操作术语，填写操作票，操作票上要写明设备名称和编号，一人监护、一人操作。

19．如何进行巡视？
答：巡视必须按照规定的时间、路线、项目进行，巡视应采用看、听、嗅、摸、测的方法，分析设备运行状况，巡视应分类作好记录。

20. 什么是有功功率?
答案: 在交流电路中，电源在一个周期内发出瞬时功率的平均值（或负载电阻所消耗的功率）。

21.什么是蓄电池浮充电运行方式?
答案: 主要由充电设备供给正常的直流负载，同时还以不大的电流来补充蓄电池的自放电，这种运行方式称为浮充电方式。

22.什么是主变的主保护？
答案:能满足系统稳定及设备安全的要求，能以最快速度有选择的保护设备或切除线路故障的继电保护，称为主保护。

23. 220KV（ Scada1、2）后台突然失电重启，恢复后台正常的步骤？
1.先进行Scada1主机操作，输入用户名与密码app（小写），共两次。
2.进入系统界面点击右下角cpu disk上的三角形，出现选项再点击控制台，出现对话框。
3.输入指令scadaexit，等待一分半钟。
4.在控制台对话框中输入localm，等待一分半钟。
5. 控制台左上角新建一个对话框，输入指令desk。
6.出现登陆界面输入帐户。
7.如上步骤再进行Scada2操作。

24.变压器运行中补油时注意事项？
答：（1）、10kV及以下变压器可补入不同牌号的油，但应作混油的耐压试验。
（2）、35kV及以上变压器补入相同牌号的油，也应作耐压试验。
（3）、补油后要检查气体继电器，及时放出气体。若在24h后无问题，可重新将气体保护接入掉闸回路。

25. 变压器运行中巡视项目有哪些内容？
1. 声音、油温正常。
2. 油枕、套管、分接开关油色油位正常。
3. 套管瓷瓶无破损及放电现象，压力释放阀应完好。
4. 各引线连接处无发热变色现象。
5. 本体及有载调压开关瓦斯继电器观察窗内应充满油，无积聚气体。
6. 外壳、发兰、阀门、瓦斯继电器、调压开关及潜油泵等应无渗漏油。
7. 风扇运转正常，且无异常噪声和焦臭味。
8. 主变中性点，外壳接地应良好。
9. 吸湿器内硅胶吸湿不应饱和变色。
