标准贯入试验作业指导书20141126.doc

广州市神运工程质量检测有限公司

版 本
1
控制编号
SYT–3-24
标准贯入试验
第4页
共 10页
第 0 次 修 改

标 准 贯 入 试 验
作 业 指 导 书

文件编号：
发布日期：
版次号：
编 写：
审 核：
批 准：

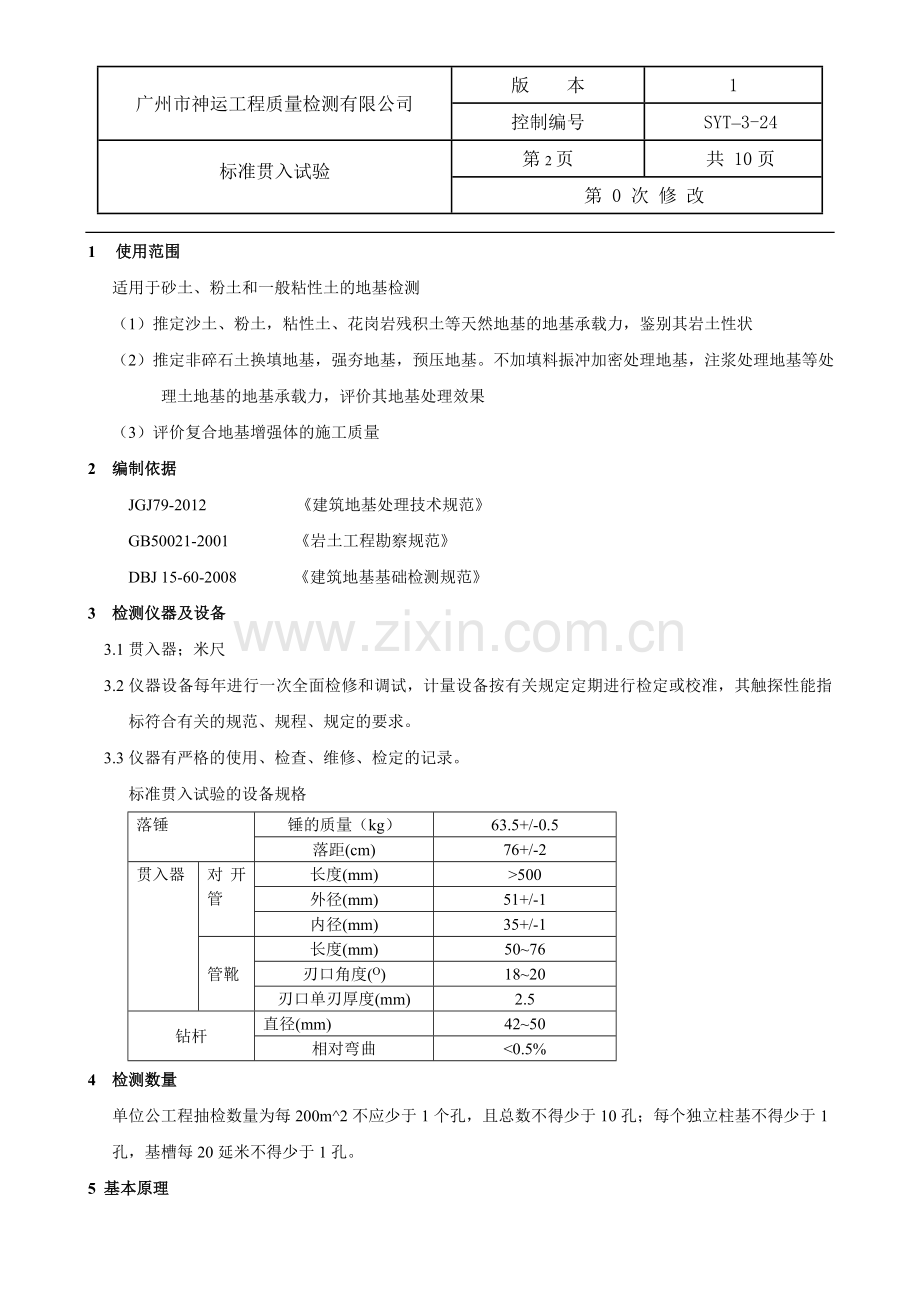

1 使用范围
适用于砂土、粉土和一般粘性土的地基检测
（1）推定沙土、粉土，粘性土、花岗岩残积土等天然地基的地基承载力，鉴别其岩土性状
（2）推定非碎石土换填地基，强夯地基，预压地基。不加填料振冲加密处理地基，注浆处理地基等处理土地基的地基承载力，评价其地基处理效果
（3）评价复合地基增强体的施工质量
2 编制依据
JGJ79-2012 《建筑地基处理技术规范》
GB50021-2001 《岩土工程勘察规范》
DBJ 15-60-2008 《建筑地基基础检测规范》
3 检测仪器及设备
3.1贯入器；米尺
3.2仪器设备每年进行一次全面检修和调试，计量设备按有关规定定期进行检定或校准，其触探性能指标符合有关的规范、规程、规定的要求。
3.3仪器有严格的使用、检查、维修、检定的记录。
标准贯入试验的设备规格
落锤
锤的质量（kg）
63.5+/-0.5
落距(cm)
76+/-2
贯入器
对开管
长度(mm)
>500
外径(mm)
51+/-1
内径(mm)
35+/-1
管靴
长度(mm)
50~76
刃口角度(O)
18~20
刃口单刃厚度(mm)
2.5
钻杆
直径(mm)
42~50
相对弯曲
<0.5%
4 检测数量
单位公工程抽检数量为每200m^2不应少于1个孔，且总数不得少于10孔；每个独立柱基不得少于1孔，基槽每20延米不得少于1孔。
5 基本原理
动力触探试验是利用一定的的锤击动能，将一定规格的探头打入土中，根据打入土中一定的深度的锤击数（或以能量表示）来判定土的性质，并对土进行粗略的力学分层的一种原位测试方法。
动力触探技术在国内外应用极为广泛，是一种主要的土的原位测试技术，这是和它所具有的独特优点分不开的。其优点是：设备简单坚固耐用；操作及测试方法容易；适应性广，砂土、粉土、砾古土、软岩、强风化岩及粘性土均可；快速、经济、能连续测试土层；有些动力触探测试（如标准贯入），可同时取样观察描述。动力触探试验方法可以归为两大类，即圆锥动力触探试验和标准贯入试验。一般将圆锥动力触探试验简称为动力触探或动探，将标准贯入试验简称为标贯。
6标准贯入试验
6.1检测前的准备工作
6.1.1 检测前应收集以下资料：工程名称及建设、设计、施工单位名称；工程地质资料、基础设计资料、施工原始记录、桩位布置图、编号及相应的试验要求等。
6.1 2 被检测的处理土和复合地基应在合理间歇时间后进行
6.1.3 检测前应对仪器设备进行认真检查，发现问题应及时调整或修理，并要保证其测试性能正常方可使用。
6.2 检测方法流程如下
6.2.1标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位。当孔壁不稳定时,可用泥浆护壁，钻至试验标高以上15cm 处，清除孔底残土后再进行试验；
6.2.2采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联接后的垂直度，锤击速率应小于30击/min；
6.2.3贯入器打入土中15cm 后，开始记录每打入10cm 的锤击数，累计打入30cm 的锤击数为标准贯入试验锤击数N。当锤击数已达50 击，而贯入深度未达30cm 时，可记录50 击的实际贯入深度（ΔS），按下式换算成相当于30cm 的标准贯入试验锤击数N，并终止试验。
N=30×50/ΔS
式中ΔS－50 击时的贯入度(cm)
6.2.4 贯入器拔出后，应对贯入器中的土样进行鉴别描述
6.2.5每个检测孔的标准贯入试验次数不应少于3次。同一检测孔的标准贯入试验点间距宜为等间距。深度间距宜为1.0~1.5m
6.2.6当鉴别混凝土灌注桩桩端持力层岩土性状时，宜在距桩底1m内进行标准贯入试验
6.2.7标准贯入试验数据记录按表格SYT-4-113标准贯入试验记录表格式进行记录
7 检测数据分析与判定
7.1当确定地基承载力特征值时宜采用经过修正的标准贯入试验锤击数N。当判别砂土，粉土液化和鉴别土的岩土性状时宜采用标准贯入试验实测锤击数Nˊ。
当须做杆长修正时，锤击数N=aNˊ
N---标准贯入试验修正锤击数
Nˊ---标准贯入试验实测锤击数
a---触探杆长度修正系数
触探杆长度
≦3
6
9
12
15
18
21
a
1.00
0.92
0.86
0.81
0.77
0.73
0.70
7.2对于天然土地基和处理土地基，标准贯入实验结果应提供每个检测孔的标准贯入试验修正锤击数（或标准贯入试验实测锤击数）及土层分类与深度的关系曲线或表格。对于复合地基增强体，标准贯入试验结果应提供每个检测孔的标准贯入试验修正锤击数与深度的关系曲线或表格。
11 报告
现场检测工作结束后，保存好原始数据，依据现场收集的有关材料，按规定格式出具检测报告书。
（1）检测报告应结论准确，用词规范
（2）检测报告应包含以下内容：
2.1委托方名称，工程名称，地点；建设，勘察，设计，监理和施工单位；基础，结构形式，设计要求，检测目的，检测依据，检测数量，检测日期
2.2主要岩土工程勘察资料
2.3检测对象的编号，位置和相关施工记录
2.4检测方法，检测仪器设备，检测过程描述
2.5实测与计算分析曲线，表格和汇总结果
2.6标准贯入锤击数及土层分类与深度关系曲线
2.7每个检测孔的标准贯入锤击数代表值
2.8同一土层或同一深度范围的标准贯入锤击数标准值
2.9岩土性状分析或地基处理效果评价
2.10对地基（土）检测时，提供地基土承载力特征值
2.11与检测内容相应的检测结论
（3）检测记录和报告至少保存7年
12 附件
工程概况 SYT-4-103
标准贯入试验记录表 SYT-4-113
