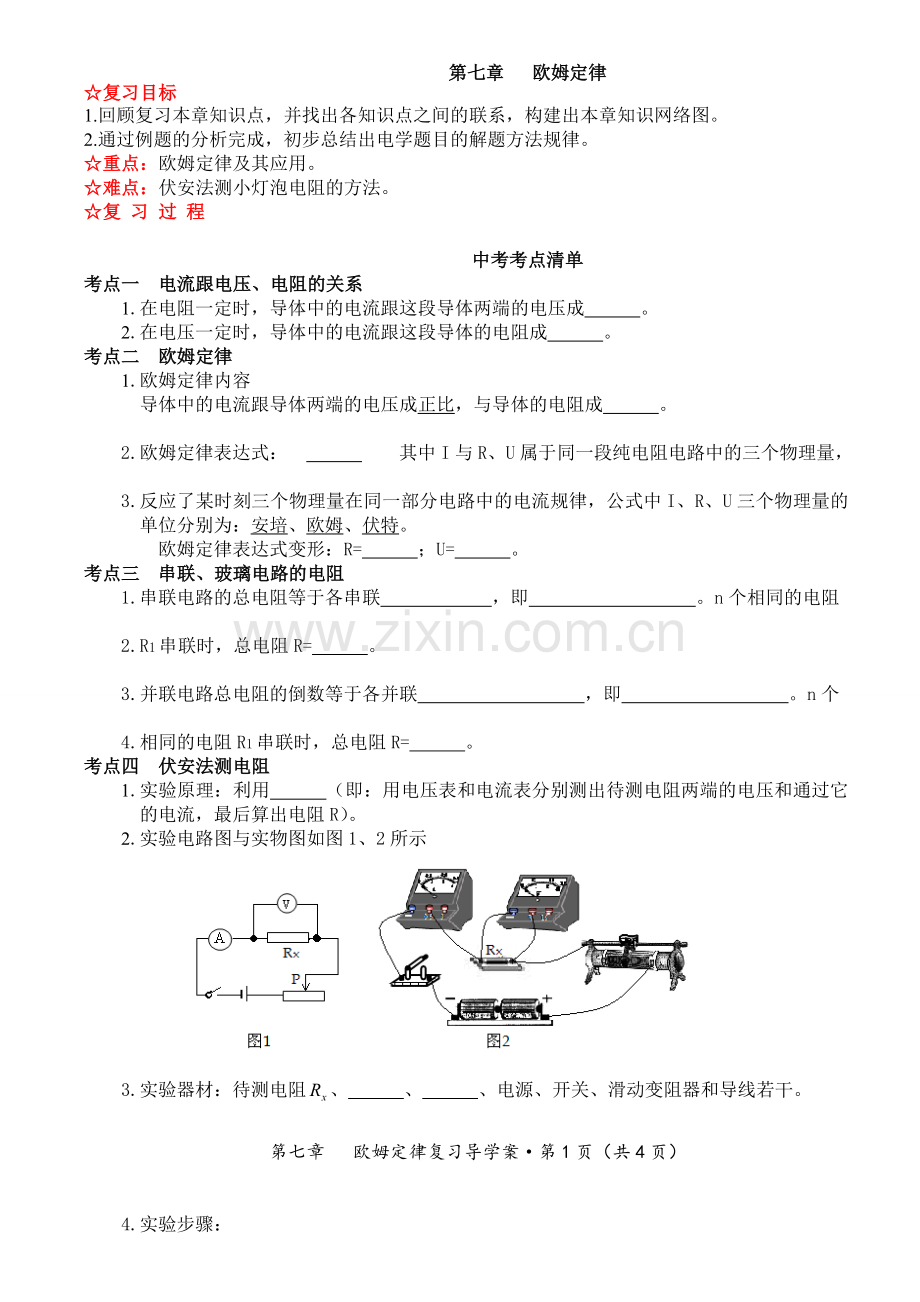

第七章 欧姆定律
☆复习目标
1.回顾复习本章知识点，并找出各知识点之间的联系，构建出本章知识网络图。
2.通过例题的分析完成，初步总结出电学题目的解题方法规律。
☆重点：欧姆定律及其应用。
☆难点：伏安法测小灯泡电阻的方法。
☆复 习 过 程

中考考点清单
考点一 电流跟电压、电阻的关系
1.在电阻一定时，导体中的电流跟这段导体两端的电压成 。
2.在电压一定时，导体中的电流跟这段导体的电阻成 。
考点二 欧姆定律
1.欧姆定律内容
导体中的电流跟导体两端的电压成正比，与导体的电阻成 。

2. 欧姆定律表达式： 其中I与R、U属于同一段纯电阻电路中的三个物理量，

3. 反应了某时刻三个物理量在同一部分电路中的电流规律，公式中I、R、U三个物理量的单位分别为：安培、欧姆、伏特。
欧姆定律表达式变形：R= ；U= 。
考点三 串联、玻璃电路的电阻
1. 串联电路的总电阻等于各串联 ，即 。n个相同的电阻

2. R1串联时，总电阻R= 。

3. 并联电路总电阻的倒数等于各并联 ，即 。n个

4. 相同的电阻R1串联时，总电阻R= 。
考点四 伏安法测电阻
1.实验原理：利用 （即：用电压表和电流表分别测出待测电阻两端的电压和通过它的电流，最后算出电阻R）。
2.实验电路图与实物图如图1、2所示

3.实验器材：待测电阻、 、 、电源、开关、滑动变阻器和导线若干。

第七章 欧姆定律复习导学案·第1页（共4页）

4.实验步骤：
a.根据电路图正确连接电路，注意连接电路时开关要断开；
b.移动滑片，使滑动变阻器的电阻全部接入电路，然后闭合开关，在移动滑片，记下对应的电压值和电流值若干组；
c.根据伏安法的原理，算出这几组电阻的大小，最后求出电阻的平均值，这是多次测量求平均值的方法，目的是为了减小实验误差。

基础检测

1．在“探究电阻上电流与电压的关系”实验中，分别用R1、R2两个电阻进行了探究，并根据各自的实验数据绘制出如图1所示的I—U关系图像，从图中可以看出R1、R2的大小关系为（ ）
A. R1＞R2 B. R1＜R2 C. R1=R2 D.不能确定
2．如图2所示的电路，电源电压为12V，闭合开关S后，电压表的示数为4V，电流表的示数为0.5A，则滑动变阻器两端的电压和电流分别为（ ）
A.12v 0.5A B.4V 0.5A C.8V 0.5A D.8V 1.5A
3.某同学在做实验时，需要一个10Ω的电阻，但手边只有5Ω，20Ω的电阻各若干个，则应该（ ）
A.取两个5Ω电阻并联 B.取两个20Ω电阻并联
C.取20Ω和5Ω电阻各一个串联 D.取20Ω和5Ω电阻各一个并联
4.通过定值电阻甲、乙的电流与其两端电压关系图像如图3所示。现将
甲和乙并联后接在电压为3V的电源两端。下列分析正确的是（ ）
A.R甲: R乙=2:1 B. U甲: U乙=2:1 C.I甲: I乙=2:1 D. I甲: I乙=2:1
5.如果某人身体的电阻约为1KΩ，假设通过人体的电流大于30mA就会发生危险，为了安全，此时加在此人身体的电压不能大于（ ）
A.3V B.15V C.30V D.36V
6.在图4的电路中，R1=10Ω，R2=20Ω.闭合开关后，电流表的示数为0.3A。
①电阻R1两端的电压是多少？

②通过R2的电流是多少？

7.如图5甲所示，用伏安法测小灯泡的电阻，要求滑动变阻器必须接a接线柱。
①画出电路图；②连接实物图；③连接电路时，开关S应 ，滑动变阻器的滑片应置于
端；④由图乙可知电流表的示数是 ，电压表的示数是 ，测出小灯泡的电阻R= Ω。

第七章 欧姆定律复习导学案·第2页（共4页）

8.某同学在做探究“电阻上电流与电压的关系”时，得出如下表格，请将表格填写完整，并归纳实验结论。
实验结论： 。

备考满分挑战

1.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（ ）
A. 2Ω B. 1Ω C. 3Ω D. 5Ω
2.某同学在探究"电流跟电压、电阻的关系"时，根据收集到的数据画出了如图1所示的图象，下列结论与图象相符的是（ ）
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
3.某段导体两端的电压是4V时，通过导体的电流是1A；如果
将该导体两端的电压减少到2V时，通过导体的电流是（ ）
A．0.25A B．0.5A C．2A D．3A
4.酒后驾车危害极大，为此，2011年5月以来，南宁市交通警察重点查处酒后驾车。 酒精测试仪是交警用来检测机动车驾驶员是否酒后驾车的仪器，它的原理示意图如图5所示。图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻。如果测试到的酒精气体浓度越大，则（ ）
A.传感器的电阻越大，电流表的示数越小
B.传感器的电阻越大，电流表的示数越小
C.传感器的电阻越小，电流表的示数越小
D.传感器的电阻越小，电流示数越大
5.在图3所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（ ）
A．若灯L不发光，则只有电阻R短路
B．若灯L不发光，则只有电阻R断路
C．若灯L发光，则只有电阻R短路
图4
D．若灯L发光，则只有电阻R断路
6.如图4所示，电阻Rl标着“10Ω l A”，R2标着“5Ω 1.2 A”，
电流表Al、A2量程均为0～3 A，电压表量程0～l5 V，在a、b之间 接入电压可调的电源。
闭合开关S后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得
超过（ ）
A．16 V、 1 A B．l0 V、 2.2 A C．6 V 、2.2 A D． 6 V 1.8 A
7.如图5所示为AB两个导体的I-U图线，由图线可知（ ）
A.RA<RB B.RA>RB
C.RA＝RB D.无法确定

第七章 欧姆定律复习导学案·第3页（共4页）

8.如图6所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7所示。则下列判断正确的是（ ）
A.电源电压为10V
B.定值电阻R1的阻值为20Ω
C.滑动变阻器R2的阻值变化范围为0～10Ω
D.变阻器滑片在中点时，电流表示数为0.3A

9.从欧姆定律可以导出公式R= U/I ，下列说法正确的是（ ）
A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍
B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一
C．通过导体的电流若为零，电阻也为零
D．即使导体两端的电压为零，电阻也不为零
10.如图8所示的电路，电源电压保持不变，R1＝10Ω。当闭合
开关S，滑动变阻器滑片P在中点时，电流表的示数为0.3A；
当把滑片P移到最右端时，电流表的示数为0.2A。则电源电
压为 V，滑动变阻器的最大阻值为 Ω。
11. 小华和小海为了探究通过导体电流跟它两端电压的关系，设计了如图l9甲所示电路图。小华同学连接了如图19乙所示实物电路（电源电压3V恒定），其中有一处连接错误或不妥

图9

（1）请你在连接错误或不妥处打“×”，并画出正确的连线(导线不能交叉)；
（2）小海纠正电路连接后，在闭合开关之前把滑动变阻器的阻值调到最大，这是为了 ；
导体
实验序号
电压/V
电流/A
A
1
1.0
0.2
2
2.0
0.4
3
3.0
0.6
（3）小海用A导体进行实验，调节滑片改变导体两端的电压大小，并将测量的数据记录在下表中。分析处理数据得出结论：a.同一导体，通过导体的电流大小跟加在导体两端电压大小成正比；b. A导体的电阻为 Ω。

（4）如果电流表内阻对电路的影响不能忽略，而实验操作规范正确，则A导体的电阻测量值比真实值 （选填“偏小”或“偏大”）.

第七章 欧姆定律复习导学案·第4页（共4页）
