延安至延川(陕晋界)高速公路LJ-18合同段
技术交底记录
交底单位：中铁五局四公司延延18标 编号：
项目工程名称
路基工程
单位工程名称
路基附属
分部、分项工程名称
路基工程
交底时间

接
受
记
录
接受单位
接受人
接受时间
接受单位
接受人
接受时间

技术交底内容
交底内容：
一、工程概况
平台截水沟使用于挖方段，土质挖方段的平台截水沟断面尺寸为0.4m×0.4m(高×宽)的U型沟，石质挖方段的平台截水沟断面尺寸为0.4m×0.6m(高×宽)的梯形沟，本施工段的平台截水沟长度为1390米（施工长度不能超过此长度），具体里程及位置见附表2。
二、施工方法及过程
1、施工准备
施工现场三通一平工作必须完成，施工用水使用清涧河水,用水必须沉淀（抽水用的水管及水泵等由施工班组自备）；施工用电由班组和我部电工协商就近原则，必须按装电表，固定于醒目位置；施工便道已经畅通，下雨等其他原因导致便道不通，班组及时和我部管理人员联系由我部负责整修施工便道。
施工用的搅拌机由班组自己选择地方安装，安装完成后通知我部试验人员检查标定后，方可投入使用。搅拌机需要配备磅秤、计量桶、配合比标示牌（砂浆和砼）等设备；要有能够储备30m³以上的料仓三个，每个料仓要有隔墙分开。
碎石要求使用山西石楼的碎石，至少使用两级配碎石（12、05），砂砾使用黄河砂，水泥使用铜川声威水泥PO42.5。
每一道新工序开始之前，班组长和现场施工人员必须结束我部工程部、安质部组织的技术与安全培训。

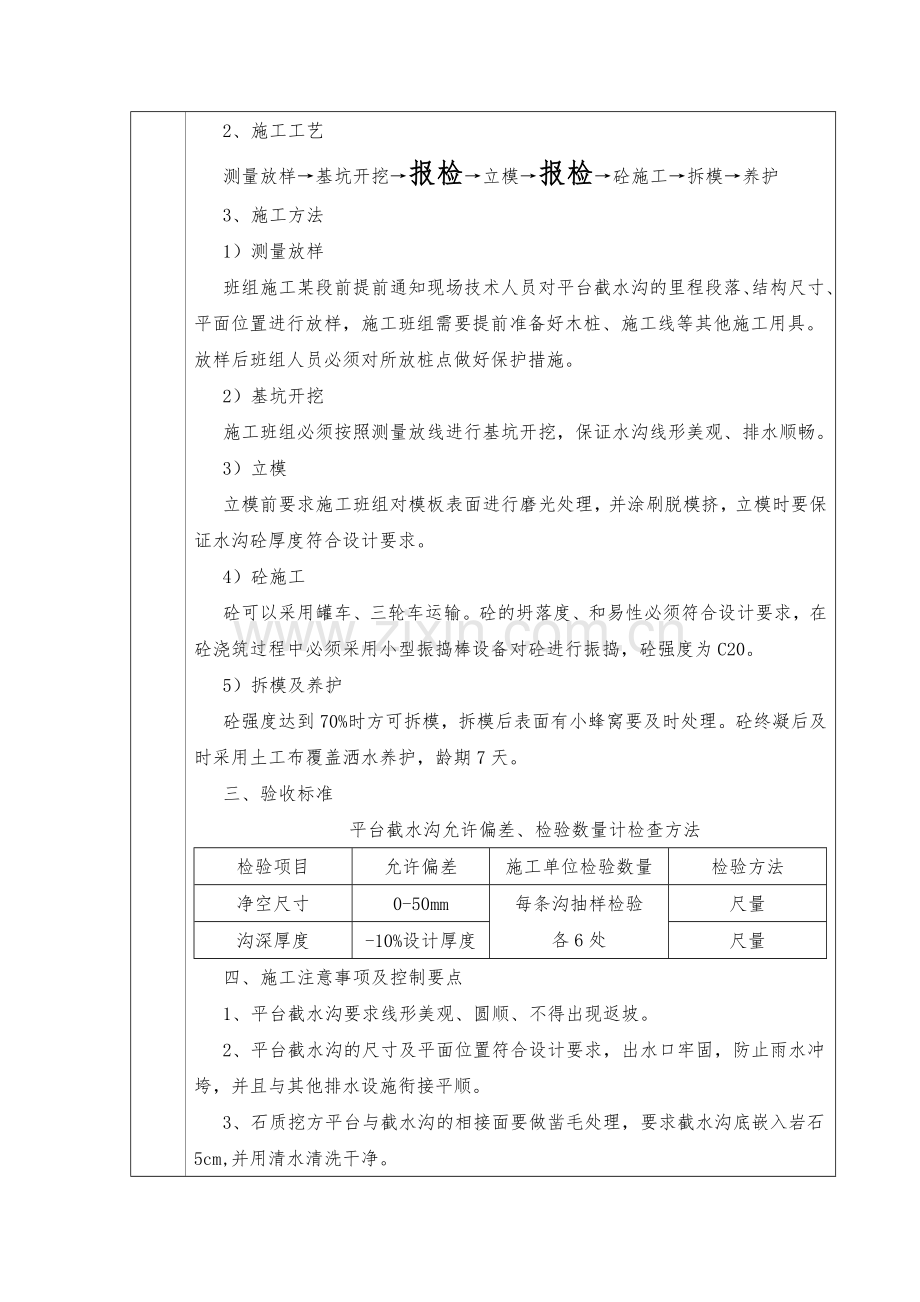

2、施工工艺
测量放样→基坑开挖→报检→立模→报检→砼施工→拆模→养护
3、施工方法
1）测量放样
班组施工某段前提前通知现场技术人员对平台截水沟的里程段落、结构尺寸、平面位置进行放样，施工班组需要提前准备好木桩、施工线等其他施工用具。放样后班组人员必须对所放桩点做好保护措施。
2）基坑开挖
施工班组必须按照测量放线进行基坑开挖，保证水沟线形美观、排水顺畅。
3）立模
立模前要求施工班组对模板表面进行磨光处理，并涂刷脱模挤，立模时要保证水沟砼厚度符合设计要求。
4）砼施工
砼可以采用罐车、三轮车运输。砼的坍落度、和易性必须符合设计要求，在砼浇筑过程中必须采用小型振捣棒设备对砼进行振捣，砼强度为C20。
5）拆模及养护
砼强度达到70%时方可拆模，拆模后表面有小蜂窝要及时处理。砼终凝后及时采用土工布覆盖洒水养护，龄期7天。
三、验收标准
平台截水沟允许偏差、检验数量计检查方法
检验项目
允许偏差
施工单位检验数量
检验方法
净空尺寸
0-50mm
每条沟抽样检验
各6处
尺量
沟深厚度
-10%设计厚度
尺量
四、施工注意事项及控制要点
1、平台截水沟要求线形美观、圆顺、不得出现返坡。
2、平台截水沟的尺寸及平面位置符合设计要求，出水口牢固，防止雨水冲垮，并且与其他排水设施衔接平顺。
3、石质挖方平台与截水沟的相接面要做凿毛处理，要求截水沟底嵌入岩石5cm,并用清水清洗干净。
4、在砼振捣时要注意漏振和过振现象。
5、土石交接处要注意两种类型截水沟的平顺衔接。
6、计量以现场实际收方为准。
五、附图及截水沟里程数量表
1、水沟断面图
土质挖方平台截水沟

石质挖方平台截水沟

2、里程数量表
路基排水工程数量表（截水沟）

起讫桩号
工程名称
位置
型式
长度
（m）
YK105+070.0
～
K105+100.0
C20砼排水沟
路堑边坡右侧1级平台
Ⅰ型
30
YK105+070.0
～
K105+100.0
C20砼排水沟
路堑边坡右侧2级平台
Ⅰ型
30
YK105+070.0
～
K105+100.0
C20砼排水沟
路堑边坡右侧3级平台
Ⅰ型
30
YK105+070.0
～
K105+100.0
C20砼排水沟
路堑边坡右侧4级平台
Ⅰ型
30
YK105+120.0
～
K105+165.0
C20砼排水沟
路堑边坡右侧1级平台
Ⅰ型
45
YK105+140.0
～
K105+165.0
C20砼排水沟
路堑边坡右侧2级平台
Ⅰ型
25
YK105+180.0
～
K105+410.0
C20砼排水沟
路堑边坡右侧1级平台
Ⅰ型
230
YK105+180.0
～
K105+350.0
C20砼排水沟
路堑边坡右侧2级平台
Ⅰ型
170
YK105+180.0
～
K105+340.0
C20砼排水沟
路堑边坡右侧3级平台
Ⅰ型
160
YK105+200.0
～
K105+320.0
C20砼排水沟
路堑边坡右侧4级平台
Ⅰ型
120
YK105+200.0
～
K105+305.0
C20砼排水沟
路堑边坡右侧5级平台
Ⅰ型
105
YK105+200.0
～
K105+305.0
C20砼排水沟
路堑边坡右侧6级平台
Ⅰ型
105
YK105+210.0
～
K105+295.0
C20砼排水沟
路堑边坡右侧7级平台
Ⅰ型
85
YK105+210.0
～
K105+280.0
C20砼排水沟
路堑边坡右侧8级平台
Ⅰ型
70
YK105+210.0
～
K105+280.0
C20砼排水沟
路堑边坡右侧9级平台
Ⅰ型
70
YK105+225.0
～
K105+255.0
C20砼排水沟
路堑边坡右侧10级平台
Ⅰ型
30
YK105+225.0
～
K105+255.0
C20砼排水沟
路堑边坡右侧11级平台
Ⅰ型
30
YK105+230.0
～
K105+255.0
C20砼排水沟
路堑边坡右侧12级平台
Ⅰ型
25
合计

1390

交底人： 复 核： 审 核：
